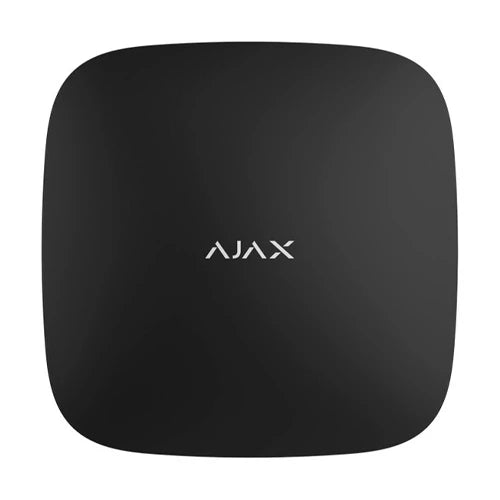

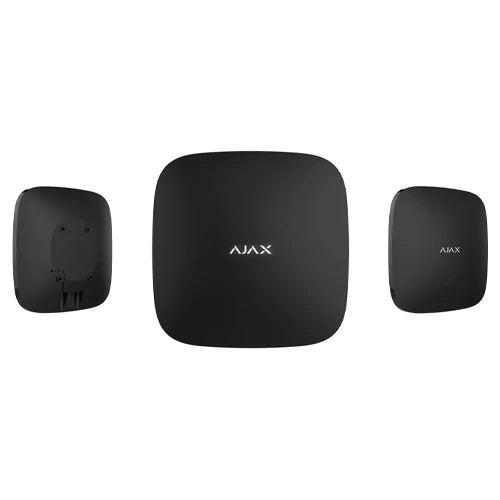

1. Funkcionālie elementi

   • Logo ar LED indikatoru

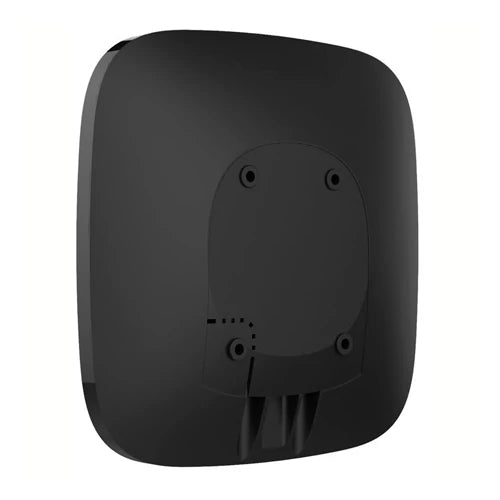

   • SmartBracket montāžas panelis (atverams, slidinot uz leju ar spēku)

     • Perforētā daļa nepieciešama tampera aktivizācijai, ja tiek mēģināts noņemt pastiprinātāju no virsmas. Nedrīkst noņemt!

   • Barošanas kabeļa savienotājs

   • Ethernet kabeļa savienotājs

   • QR kods ar pastiprinātāja identifikatoru (servisa numuru)

   • Tamper poga

   • Barošanas poga

   ---

   Darbības princips

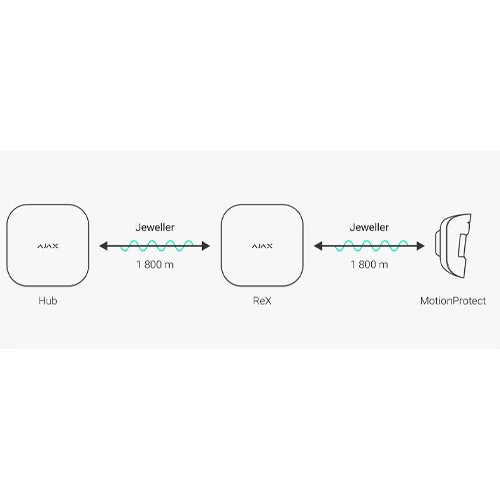

   ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu un nodrošina foto verifikācijas pārraidi. Tas saņem signālus no huba un nosūta tos pievienotajām ierīcēm, kā arī pārsūta ierīču signālus atpakaļ uz hubu.

Darbības princips

ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu, ļaujot Ajax ierīces uzstādīt lielākā attālumā no huba.

ReX 2 Jeweller var sazināties ar hubu, izmantojot radio sakarus (Jeweller un Wings protokoli) vai Ethernet kabeli, ja ierīces atrodas vienā tīklā.

Pastiprinātājs saņem signālus no huba, pārsūta tos pievienotajām ierīcēm un nosūta ierīču signālus atpakaļ uz hubu.

• Hubs aptaujā ReX 2 Jeweller ik pēc 12 līdz 300 sekundēm (pēc iestatījumiem, noklusējuma vērtība — 36 sekundes).

• ReX 2 Jeweller aptaujā visas pievienotās ierīces ar tādu pašu biežumu.

Neatkarīgi no iestatījumiem visi trauksmes signāli tiek nodoti ne vēlāk kā 0,3 sekundēs.

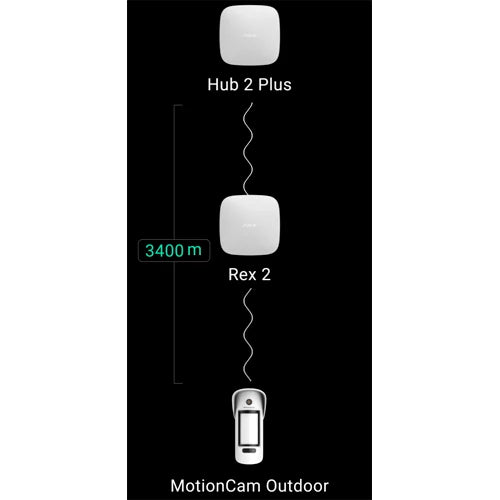

Sakaru diapazons starp ReX 2 Jeweller un ierīci ir ierobežots ar pašas ierīces radio signāla darbības rādiusu. Radio signāla diapazons ir norādīts ierīces lapā vietnē un Lietotāja rokasgrāmatā.

Ja ierīce kāda iemesla dēļ zaudē savienojumu ar signāla pastiprinātāju, tā automātiski nepieslēdzas citam pastiprinātājam vai hubam.

Jeweller un Wings komunikācijas protokoli

Signāla pastiprinātājs izmanto Jeweller tehnoloģiju trauksmju un notikumu pārsūtīšanai, kā arī Wings tehnoloģiju fotoattēlu pārsūtīšanai. Tās ir divvirzienu bezvadu datu pārsūtīšanas tehnoloģijas, kas nodrošina ātru un uzticamu saziņu starp hubu, signāla pastiprinātāju un ar to savienotajām sistēmas ierīcēm.

Protokoli atbalsta bloku šifrēšanu ar dinamisko atslēgu un ierīces identifikāciju katrā sakaru sesijā, lai aizsargātu pret sabotāžu un viltojumiem.

Lai kontrolētu sakarus ar sistēmas ierīcēm un attēlotu to statusus, Ajax lietotne nodrošina “hub — ierīces” aptaujas sistēmu ar intervālu no 12 līdz 300 sekundēm. Aptaujas intervālu lietotājs vai PRO ar administratora tiesībām var pielāgot.

Uzzināt vairāk

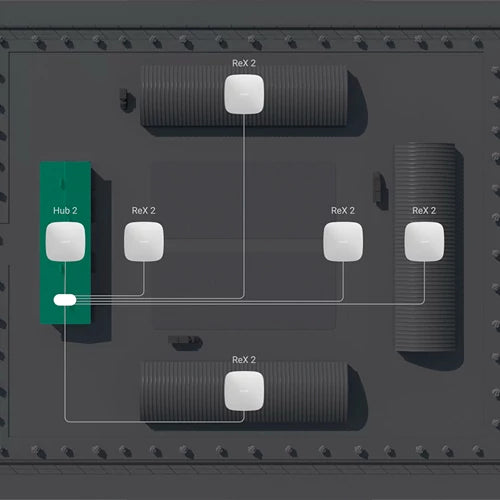

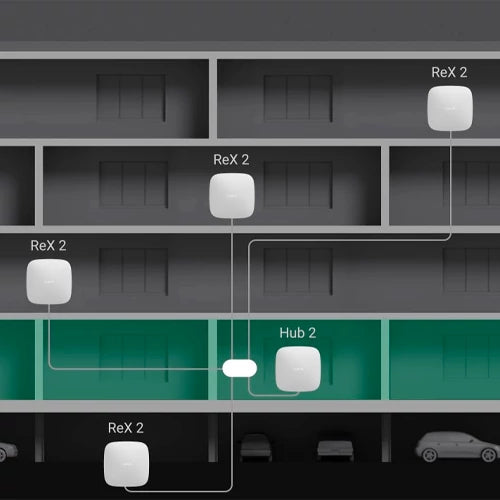

Savienojums caur Ethernet

ReX 2 Jeweller ar OS Malevich 2.13 programmaparatūru atbalsta savienojumu ar hubu, izmantojot radio un Ethernet. Izmantojot kabeļa savienojumu, viena Ajax sistēma var nosegt tādus objektus kā biroju centrs ar pazemes autostāvvietu, metāla angārs vai vairāku lielu ēku noliktavu komplekss. Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar Jeweller un Wings. Ja ReX 2 Jeweller ir savienots ar hubu gan caur Ethernet, gan radio kanālu, priekšroka tiek dota Ethernet.

Hubam un ReX 2 Jeweller jābūt savienotiem ar vienu un to pašu tīklu caur maršrutētāju, lai šis sakaru kanāls darbotos. Maršrutētājs ir nepieciešams, lai noteiktu signāla pastiprinātāja IP adresi. Tīklam, ar kuru savienojas ReX 2 Jeweller, ir jāatbalsta apraides pieprasījumi un jānodrošina atvērts 4269 ports visiem datu pārraides veidiem.

Tiešsavienojums ar hubu caur Ethernet kabeli nav paredzēts.

ReX 2 Jeweller var darboties gan ar statiskajām, gan ar dinamiskajām IP adresēm. Ja signāla pastiprinātājam neizdodas izveidot Ethernet savienojumu ar hubu, ReX 2 Jeweller statusā tiks rādīta kļūda. Ērtībai kļūdas informācijā ir pieejama arī signāla pastiprinātāja MAC adrese, kas palīdz atrast un novērst problēmu.

Paziņojums par savienojuma zudumu tiek nosūtīts divos gadījumos: ja hub pilnībā zaudē savienojumu ar signāla pastiprinātāju vai ja tiek zaudēts savienojums ar pastiprinātāju pa fotoattēlu pārraides kanālu. Ja savienojums tiek zaudēts tikai caur Jeweller vai tikai caur Wings (ja ir pievienots Ethernet), paziņojums netiek nosūtīts.

Foto verifikācijas atbalsts

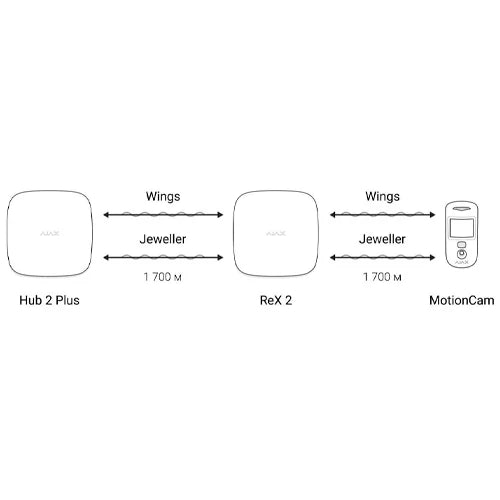

ReX 2 Jeweller radio signāla pastiprinātājs atbalsta detektoru ar foto verifikāciju pievienošanu. ReX 2 Jeweller var pārraidīt ne tikai notikumus un trauksmes, bet arī ar detektoru uzņemtos fotoattēlus.

Foto piegādes laiks caur pastiprinātāju ir atkarīgs no sakaru kanāla ar hubu, detektora veida un attēla izšķirtspējas.

Foto piegādes laiks caur Wings radio protokolu:

¹ Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru, kā arī starp hubu un ReX 2 Jeweller signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).

Foto piegādes laiks caur Ethernet:

² Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).

Foto verifikācijas īpatnības Ajax sistēmā

Savienoto signāla pastiprinātāju un ierīču skaits

Atkarībā no modeļa pie hub var pieslēgt šādu skaitu signāla pastiprinātāju:

Nav nozīmes, kāds pastiprinātāja tips tiek izmantots: ReX Jeweller vai ReX 2 Jeweller. Tos var pieslēgt jebkurā kombinācijā, ievērojot hub ierobežojumus.

ReX 2 Jeweller savienojas ar hub tikai tieši. Savienojums ar citu pastiprinātāju nav paredzēts.

ReX 2 Jeweller nepalielina pie hub pieslēgto ierīču skaitu. Maksimālais ierīču skaits atkarīgs no hub modeļa:

Notikumu nosūtīšana uz uzraudzības staciju

Ajax sistēmu var savienot ar CMS un pārsūtīt trauksmes un notikumus SurGard (Contact ID), SIA (DC-09), ADEMCO 685 un citos patentētos protokolos. Pilns atbalstīto protokolu saraksts pieejams saitē.

Ajax savienošana ar uzraudzības programmatūru

ReX 2 Jeweller cilpas (zonas) numurs ir pieejams ierīces statusā. Lai to iegūtu:

• Pierakstieties Ajax lietotnē.

• Izvēlieties telpu, ja ir vairākas.

• Atveriet izvēlni “Ierīces”.

• Izvēlieties ReX 2 Jeweller. Cilpas (zonas) numurs ir redzams pašā lapas apakšā.

ReX 2 Jeweller cilpas (zonas) numurs ir pieejams arī izvēlnē “Grupas” (Ajax lietotne → Ierīces → Hub → Iestatījumi → Grupas). Ierīces numurs atbilst cilpas (zonas) numuram.

Saderīgie hub modeļi

ReX 2 Jeweller darbībai nepieciešams hub.

Savienojums

Signāla pastiprinātājs darbojas tikai ar saderīgiem Ajax hubiem. Savienojums ar citiem hubiem, signāla pastiprinātājiem, kā arī ar uartBridge un ocBridge Plus nav paredzēts.

Hub un ierīce, kas darbojas dažādās radio frekvencēs, nav savietojami. Ierīces radiofrekvenču diapazons var atšķirties atkarībā no reģiona. Iesakām iegādāties un lietot Ajax ierīces vienā reģionā. Par frekvenču diapazonu var noskaidrot tehniskajā atbalstā.

Pirms ierīces pievienošanas:

• Instalējiet Ajax vai Ajax PRO lietotni.

• Pierakstieties kontā vai izveidojiet jaunu.

• Izvēlieties telpu vai izveidojiet jaunu.

• Pievienojiet vismaz vienu virtuālu telpu.

• Pievienojiet telpai saderīgu hub. Pārliecinieties, ka tas ir ieslēgts un tam ir piekļuve internetam caur Ethernet, Wi-Fi un/vai mobilo tīklu.

• Pārliecinieties, ka telpa ir atbruņota un hub neveic atjaunināšanu, pārbaudot statusu Ajax lietotnē.

Lai savienotu ReX 2 Jeweller ar hub:

Noņemiet SmartBracket montāžas paneli, pabīdot to uz leju ar spēku. Nepieskarieties perforētajai daļai, jo tā nepieciešama, lai darbinātu sabotāžas sensoru, kas aizsargā signāla pastiprinātāju no demontāžas.

1.

2. Pievienojiet ReX 2 Jeweller ārējam barošanas avotam.
   Pievienojiet Ethernet kabeli ReX 2 Jeweller.

   Lai atbilstu INCERT prasībām, izmantojiet skrūvju spaiļu bloka adapteri ārējā barošanas avota pievienošanai. Lasīt vairāk.

   Pierakstieties Ajax lietotnē.
   Izvēlieties telpu, ja tādas ir vairākas.
   Atveriet cilni Ierīces un noklikšķiniet uz Pievienot ierīci.
   Nosauciet signāla pastiprinātāju, noskenējiet vai ievadiet QR kodu manuāli (norādīts uz ierīces korpusa un iepakojuma) un izvēlieties telpu un grupu (ja aktivizēts grupas režīms).



3. Noklikšķiniet uz Pievienot; sāksies atpakaļskaitīšana.
   Ieslēdziet ReX 2 Jeweller, turot ieslēgšanas pogu nospiestu 3 sekundes.



Kad signāla pastiprinātājs konstatē kļūmi (piemēram, nav ārējā barošanas avota), Ajax lietotnē ierīces ikonas augšējā kreisajā stūrī tiek parādīta emblēma ar skaitītāju.

Visas kļūmes ir redzamas signāla pastiprinātāja statusos. Lauki ar kļūdām tiks izcelti sarkanā krāsā.

Ikonas

Ikonas attēlo dažus ReX 2 Jeweller statusus. Tos var apskatīt cilnē Ierīces Ajax lietotnē.

Ikona — Nozīme

• Jeweller signāla stiprums. Parāda signāla stiprumu starp hubu un signāla pastiprinātāju. Ieteicamā vērtība ir 2–3 stabiņi.
  Uzzināt vairāk

• Akumulatora uzlādes līmenis.
  Uzzināt vairāk

• Konstatēta kļūme. Signāla pastiprinātāja statusos pieejams kļūmju saraksts un to apraksts.

• Ierīce atrodas signāla slāpēšanas testēšanas režīmā.
  Uzzināt vairāk

• ReX 2 Jeweller ir deaktivizēts.
  Uzzināt vairāk

• ReX 2 Jeweller ir deaktivizēti paziņojumi par sabotāžas sensora iedarbināšanu.
  Uzzināt vairāk

• Ierīce ir zaudējusi savienojumu ar hubu vai hubs ir zaudējis savienojumu ar Ajax Cloud serveri.

• Ierīce nav pārnesta uz jauno hubu.
  Uzzināt vairāk

Statusi

Statusos ir informācija par ierīci un tās darbības parametriem. ReX 2 Jeweller statusus var apskatīt Ajax lietotnē:

• Izvēlieties telpu, ja tādas ir vairākas.

• Atveriet cilni Ierīces.

• Sarakstā izvēlieties ReX 2 Jeweller.

Parametrs — Nozīme

Datu imports
Rāda kļūdu, kad dati tiek pārsūtīti uz jauno hubu:

• Neizdevās — ierīce nav pārnesta uz jauno hubu.
  Uzzināt vairāk

Dažas funkcijas nedarbojas
Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst.

ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota.
Lai atjauninātu programmaparatūru, nepieciešams stabils:

• ārējais barošanas avots hubam un signāla pastiprinātājam,

• savienojums starp hubu un ReX 2 Jeweller,

• huba savienojums ar internetu.

Kā tiek atjaunināts OS Malevich

Jeweller signāla stiprums
Jeweller signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi.
Jeweller ir protokols trauksmju un notikumu pārsūtīšanai.
Uzzināt vairāk

Savienojums caur Jeweller
Savienojuma statuss starp hubu un ReX 2 Jeweller caur Jeweller:

• Tiešsaistē — signāla pastiprinātājs ir savienots.

• Nesaistē — nav savienojuma ar signāla pastiprinātāju.

Ethernet
Savienojuma statuss starp hubu un ReX 2 Jeweller caur Ethernet:

• Savienots — signāla pastiprinātājs ir savienots.

• Nav savienots — nav savienojuma ar signāla pastiprinātāju.

• Atspējots — Ethernet savienojums ir atspējots signāla pastiprinātāja iestatījumos.

Nospiežot pogu, tiek parādīta savienojuma informācija: IP adrese, apakštīkla maska, vārteja un signāla pastiprinātāja MAC adrese.

Wings signāla stiprums
Wings signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi.
Wings ir protokols detektoru ar foto verifikāciju uzņemto fotoattēlu pārsūtīšanai.
Uzzināt vairāk

Savienojums caur Wings
Savienojuma statuss starp hubu un ReX 2 Jeweller caur Wings:

• Tiešsaistē — ReX 2 Jeweller var pārsūtīt foto uz hubu.

• Nesaistē — ReX 2 Jeweller nevar pārsūtīt foto uz hubu.

Raidītāja jauda
Parāda izvēlēto raidītāja jaudu.
Parametrs parādās, ja izvēlnē Signāla slāpēšanas tests ir izvēlēts Max vai Slāpēšana.
Uzzināt vairāk

Akumulatora uzlāde
ReX 2 Jeweller rezerves akumulatora uzlādes līmenis. Attēlots ar 5% soli.
Uzzināt vairāk

Korpuss
Signāla pastiprinātāja sabotāžas sensora statuss, kas reaģē uz korpusa noņemšanu vai bojājumu:

• Atvērts — noņemts signāla pastiprinātāja montāžas panelis vai bojāta korpusa integritāte.

• Aizvērts — signāla pastiprinātājs uzstādīts uz montāžas paneļa.
  Uzzināt vairāk

Ārējais barošanas avots
Ārējā barošanas avota (110–240 V) statuss:

• Pievienots — ārējais barošanas avots ir pievienots.

• Atvienots — ārējais barošanas avots ir atvienots.

Pastāvīga deaktivizācija
Rāda ierīces pastāvīgās deaktivizācijas funkcijas statusu:

• Nē — ierīce darbojas normāli un pārsūta visus notikumus.

• Tikai korpuss — huba administrators ir atspējojis paziņojumus par sabotāžas sensora iedarbināšanu.

• Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības ar huba administratora starpniecību.

Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller.
Uzzināt vairāk

Vienreizēja deaktivizācija
Rāda ierīces vienreizējās deaktivizācijas iestatījumu statusu:

• Nē — ierīce darbojas normālā režīmā.

• Tikai korpuss — sabotāžas sensora paziņojumi ir atspējoti līdz pirmajai atbruņošanai.

• Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.

Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller.
Uzzināt vairāk

Programmaparatūra
ReX 2 Jeweller programmaparatūras versija. Atjauninās attālināti, tiklīdz atjauninājums kļūst pieejams Ajax Cloud serverī.
Uzzināt vairāk

Ierīces ID
ReX 2 Jeweller ID/sērijas numurs. Norādīts arī uz ierīces kastes, plates un korpusa (zem SmartBracket stiprinājuma).

Ierīces Nr.
Ierīces cilpas (zonas) numurs.

Iestatījumi

ReX 2 Jeweller iestatījumus var mainīt Ajax lietotnē:

• Izvēlieties telpu, ja tādas ir vairākas.

• Atveriet cilni Ierīces.

• Sarakstā izvēlieties ReX 2 Jeweller.

• Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.

• Iestatiet nepieciešamos parametrus.

• Noklikšķiniet uz Atpakaļ, lai saglabātu jaunos iestatījumus.

Iestatījums — Nozīme

Nosaukums
ReX 2 Jeweller nosaukums. Tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā.
Lai mainītu nosaukumu, noklikšķiniet uz zīmuļa ikonas.
Nosaukums var saturēt līdz 12 kirilicas vai līdz 24 latīņu rakstzīmēm.

Telpa
Virtuālās telpas izvēle, kurai pievienots ReX 2 Jeweller.
Telpas nosaukums tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā.

Ethernet iestatījumi
Izvēlne savienojumam ar hubu caur Ethernet:

• Savienojums caur Ethernet — ieslēdz vai izslēdz savienojumu caur Ethernet.

• Savienojuma tips — ļauj pielāgot savienojuma tipu: DHCP vai statiskā IP adrese.

• MAC adrese — rāda un ļauj kopēt signāla pastiprinātāja MAC adresi.

Uzlādes režīms
Pieejams tikai Ajax PRO lietotnēs.
Pieejams ReX 2 Jeweller, kas darbojas ar hubiem ar OS Malevich 2.24 vai jaunāku.
Iestata iebūvētā akumulatora uzlādes ātrumu no ārējā avota.

Pieejamas divas opcijas:

• Nepārtraukts — akumulators uzlādējas nepārtraukti līdz pilnai uzlādei. Saderīgs ar lielāko daļu ārējo barošanas avotu.

• Intervāls — akumulators uzlādējas ar nelieliem pārtraukumiem. Ieteicams cinka-gaisa barošanas avotiem.

Atzīmēt Jeweller/Wings savienojuma zudumu ar kļūmes ikonām
Pieejams ReX 2 Jeweller ar OS Malevich 2.18 vai jaunāku.
Aktivizē kļūmes ikonu ierīču sarakstā, kad signāla pastiprinātājs zaudē savienojumu pa radio kanāliem.
Iestatījums ir pieejams tikai tad, ja ir aktivizēts savienojums caur Ethernet.
Iestatījuma deaktivizēšana neizslēdz paziņojumus par savienojuma zudumu un neizslēdz kļūmi sistēmas integritātes pārbaudē.

LED spilgtums
Ajax logotipa apgaismojuma spilgtuma iestatīšana uz signāla pastiprinātāja. Regulējams no 0 līdz 10 ar soli 1.
Noklusējuma vērtība ir 10.

Pārī ar ierīci
Izvēlne ierīču izvēlei, kas darbojas caur signāla pastiprinātāju.
Uzzināt vairāk

Jeweller signāla stipruma tests
Pārslēdz ReX 2 Jeweller Jeweller signāla stipruma testēšanas režīmā.
Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa trauksmju un notikumu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu.
Uzzināt vairāk

Wings signāla stipruma tests
Pārslēdz ReX 2 Jeweller Wings signāla stipruma testēšanas režīmā.
Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa fotoattēlu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu.
Uzzināt vairāk

Signāla slāpēšanas tests
Pārslēdz ierīci signāla slāpēšanas testēšanas režīmā.
Tests samazina vai palielina radio raidītāja jaudu, lai simulētu vides izmaiņas un pārbaudītu savienojuma stabilitāti starp signāla pastiprinātāju un hubu.
Uzzināt vairāk

Lietotāja rokasgrāmata
Atver ReX 2 Jeweller lietotāja rokasgrāmatu Ajax lietotnē.

Pastāvīga deaktivizācija
Ļauj huba administratoram deaktivizēt ierīci, to neatvienojot no sistēmas.

Pieejamas trīs opcijas:

• Nē — ierīce darbojas normāli un pārsūta visus notikumus.

• Pilnībā — ierīce neizpilda sistēmas komandas un nepiedalās automatizācijas scenārijos, un sistēma ignorē trauksmes un citus paziņojumus.

• Tikai korpuss — sistēma ignorē tikai paziņojumus par sabotāžas sensora iedarbināšanu.

Uzzināt vairāk
Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.

Vienreizēja deaktivizācija
Ļauj lietotājam deaktivizēt ierīces notikumus līdz pirmajai atbruņošanai.

Pieejamas trīs opcijas:

• Nē — ierīce darbojas normālā režīmā.

• Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.

• Tikai korpuss — sabotāžas sensora paziņojumi ir deaktivizēti līdz pirmajai atbruņošanai.

Uzzināt vairāk
Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.

Dzēst ierīci
Atvieno ReX 2 Jeweller no huba un dzēš tā iestatījumus.
Ja pie ReX 2 Jeweller ir pievienoti detektori, pēc atvienošanas tie mēģinās atkārtoti savienoties ar hubu.

Ierīču pievienošana ReX 2 Jeweller

Lai piešķirtu ierīci signāla pastiprinātājam, Ajax lietotnē:

• Izvēlieties telpu, ja tādas ir vairākas.

• Atveriet cilni Ierīces.

• Sarakstā izvēlieties ReX 2 Jeweller.

• Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.

• Izvēlieties izvēlni Pārī ar ierīci.

• Izvēlieties ierīces, kurām jādarbojas caur signāla pastiprinātāju.

• Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.

Pēc savienošanas izvēlētajām ierīcēm Ajax lietotnē tiek parādīta ikona .
Ierīci var pievienot tikai vienam ReX 2 Jeweller. Kad ierīce ir piešķirta vienam signāla pastiprinātājam, tā automātiski tiek atvienota no cita savienotā pastiprinātāja.

Lai piešķirtu ierīci hubam, Ajax lietotnē:

• Izvēlieties telpu, ja tādas ir vairākas.

• Atveriet cilni Ierīces.

• Sarakstā izvēlieties ReX 2 Jeweller.

• Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.

• Izvēlieties izvēlni Pārī ar ierīci.

• Noņemiet atzīmi no ierīcēm, kuras jāpievieno atpakaļ hubam.

• Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.

Kļūmes

ReX 2 Jeweller var paziņot par konstatētajām kļūmēm. Lauks Kļūmes ir pieejams sadaļā Ierīces statusi. Noklikšķinot uz , tiek atvērts visu kļūmju saraksts. Lauks tiek parādīts tikai tad, ja konstatēta kļūme.

Kļūme — Apraksts — Risinājums

Dažas funkcijas nedarbojas.
Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst.
Risinājums: pārliecinieties, ka huba iestatījumos ir aktivizēti automātiskie atjauninājumi. ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota un serverī ir pieejama jauna programmaparatūras versija.

Indikācija

ReX 2 Jeweller LED indikators var iedegties baltā, sarkanā vai zaļā krāsā atkarībā no ierīces statusa un savienojuma caur Ethernet.

Indikācija, kad Ethernet savienojums ir atspējots

Indikācija, kad Ethernet savienojums ir aktivizēts

Funkcionalitātes testēšana

ReX 2 Jeweller funkcionalitātes testi nesākas uzreiz, bet ne vēlāk kā viena pinga laikā starp hubu un detektoru (36 sekundes ar huba noklusējuma iestatījumiem). Ierīču pinga periodu var mainīt huba iestatījumu izvēlnē Jeweller.

Lai palaistu testu Ajax lietotnē:

• Izvēlieties telpu, ja tādas ir vairākas.

• Atveriet cilni Ierīces.

• Izvēlieties ReX 2 Jeweller.

• Dodieties uz Iestatījumi.

• Izvēlieties vienu no pieejamajiem testiem:

  • Jeweller signāla stipruma tests

  • Wings signāla stipruma tests

  • Signāla slāpēšanas tests

Uzstādīšanas vietas izvēle

Izvēloties uzstādīšanas vietu, jāņem vērā 2 galvenie faktori:

• Jeweller signāla stiprums.

• Wings signāla stiprums.

Jāvērtē signāla stiprums gan starp hubu un signāla pastiprinātāju, gan starp signāla pastiprinātāju un visām pievienotajām ierīcēm.

Novietojiet ReX 2 Jeweller vietā ar stabilu Jeweller un Wings signāla stiprumu (2–3 stabiņi Ajax lietotnē). Izvēloties uzstādīšanas vietu, ņemiet vērā attālumu starp signāla pastiprinātāju un hubu, kā arī šķēršļus starp ierīcēm, kas kavē radio signāla izplatību: sienas, starpstāvu pārsegumus vai telpā esošus lielizmēra priekšmetus.

ReX 2 Jeweller jānovieto starp hubu un ierīci ar vāju signālu. Signāla pastiprinātājs nepalielina radio signālu jaudu, tāpēc tā uzstādīšana blakus hubam vai ierīcei ar signāla līmeni 1 vai 0 stabiņi nedos vēlamo rezultātu. Lai aptuveni aprēķinātu signāla līmeni uzstādīšanas vietā, izmantojiet mūsu radio signāla diapazona kalkulatoru.

Pārbaudiet Jeweller un Wings signāla stiprumu uzstādīšanas vietā. Ja signāla stiprums ir zems (viens stabiņš), mēs nevaram garantēt stabilu drošības sistēmas darbību. Ierīces pārvietošana pat par 20 cm var būtiski uzlabot signāla uztveršanu.

Ja uzstādīšanas vietā starp signāla pastiprinātāju un hubu nav stabila signāla līmeņa (2–3 stabiņi) caur Jeweller un Wings, izmantojiet Ethernet kā galveno sakaru kanālu. Šī funkcija ļauj uzstādīt signāla pastiprinātājus pagrabos, metāla angāros un citās vietās, kur radio signāls nav pieejams.

Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar radio protokoliem. Savienojums gan caur kabeli, gan radio palielinās sistēmas uzticamību un darbības drošumu. Šādā konfigurācijā priekšroka tiek dota Ethernet kanālam.

ReX 2 Jeweller jānovieto tā, lai tas nebūtu tieši redzams. Tas palīdzēs samazināt sabotāžas vai traucējumu iespējamību. Atcerieties, ka ierīce paredzēta tikai iekštelpām.

Neuzstādiet ReX 2 Jeweller:

• Ārpus telpām. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.

• Tuvu metāla priekšmetiem vai spoguļiem (piemēram, metāla skapī). Tie var aizsegt un vājināt radio signālu.

• Telpās, kur temperatūra un mitrums pārsniedz pieļaujamos limitus. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.

• Tuvu radio traucējumu avotiem: tuvāk par 1 metru no maršrutētāja un barošanas kabeļiem. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.

• Vietās ar zemu vai nestabilu signāla stiprumu, ja Ethernet netiek izmantots kā galvenais sakaru kanāls. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.

Uzstādīšana

Pirms signāla pastiprinātāja uzstādīšanas pārliecinieties, ka esat izvēlējies optimālo vietu un tā atbilst šīs rokasgrāmatas prasībām.

Uzstādot un ekspluatējot ierīci, ievērojiet vispārīgos elektrodrošības noteikumus elektroierīču lietošanā un elektrodrošības normatīvu prasības.

Lai uzstādītu ReX 2 Jeweller:

• Nostipriniet SmartBracket montāžas paneli ar komplektā esošajām skrūvēm. Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli.

• Piestiprinot, izmantojiet visus stiprinājuma punktus.

• Lai sabotāžas sensors reaģētu uz mēģinājumiem atvienot ierīci, obligāti nostipriniet SmartBracket perforēto stūri.

1.



   Neizmantojiet montāžai divpusējo līmlenti. Tas var izraisīt signāla pastiprinātāja nokrišanu. Ierīce var sabojāties trieciena rezultātā.

   Pievienojiet barošanas kabeli un, ja nepieciešams, Ethernet kabeli signāla pastiprinātājam. Ieslēdziet ierīci.

   Nostipriniet kabeli ar plastmasas fiksācijas plāksni. Tas samazinās sabotāžas iespējamību, jo nostiprinātu kabeli ir daudz grūtāk noraut.

   Uzbīdiet ReX 2 Jeweller uz montāžas paneļa. Pēc uzstādīšanas pārbaudiet sabotāžas sensora statusu Ajax lietotnē un pēc tam paneļa stiprinājuma kvalitāti. Jūs saņemsiet paziņojumu, ja tiks mēģināts noraut signāla pastiprinātāju no virsmas vai noņemt to no montāžas paneļa.




   Nostipriniet ReX 2 Jeweller uz SmartBracket paneļa ar komplektā esošajām skrūvēm.






   Neuzstādiet signāla pastiprinātāju apgrieztu vai sāniski, ja tas tiek montēts vertikāli (piemēram, uz sienas). Pareizi nostiprinot, Ajax logotips ir salasāms horizontāli.

   Apkope

   Regulāri pārbaudiet ReX 2 Jeweller darbību. Optimālais pārbaudes biežums ir reizi trijos mēnešos. Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, kad tie parādās. Izmantojiet mīkstu, sausu drānu, kas paredzēta tehnikas kopšanai.

   Neizmantojiet tīrīšanai vielas, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.

   Ja ReX 2 Jeweller akumulators kļūst bojāts un vēlaties to nomainīt, izmantojiet šādu instrukciju:

   ---

   Tehniskā specifikācija – ReX 2 Jeweller

   Savienojums

   • Savienojums ar hubu: Jeweller, Wings, Ethernet

   • Maksimālais diapazons: līdz 1700 m (atklātā vietā)

   • Ethernet prioritārs, ja pieejams paralēli radio kanāliem

   • Atbalsta DHCP un statisko IP

   Foto verifikācija

   • Atbalsta detektorus ar foto verifikāciju

   • Attēlu pārraide caur Wings un/vai Ethernet

   • Piegādes laiks atkarīgs no izšķirtspējas un kanāla (piem., 640×480 px līdz 39 s caur Wings, līdz 17 s caur Ethernet)

   Saderība

   • Darbojas ar Hub 2, Hub 2 (2G/4G), Hub 2 Plus, Superior Hub Hybrid (2G/4G)

   • Līdz 5 ReX 2 Jeweller vienam hubam

   • Ierīces skaits: līdz 99 vai 199 (atkarībā no hub modeļa)

   Drošība un protokoli

   • Protokoli: Jeweller (notikumiem), Wings (foto)

   • Divvirzienu saziņa

   • Šifrēšana ar dinamisko atslēgu

   • Sabotāžas sensors (tamper)

   Barošana

   • Ārējais barošanas avots: 110–240 V

   • Rezerves akumulators: uzlādējams, ar uzlādes režīmu izvēli (nepārtraukts/intervāla)

   LED indikācija

   • Balta: savienojums aktīvs

   • Zaļa: savienojums pa vismaz vienu kanālu + Ethernet

   • Sarkana: nav savienojuma

   • Mirgo ik pēc 10 s: nav ārējā barošanas avota

   Uzstādīšana

   • Tikai iekštelpām

   • Optimālais signāla stiprums: 2–3 stabiņi

   • Nedrīkst uzstādīt ārpus telpām, pie metāla priekšmetiem vai traucējumu avotiem (<1 m no rūtera/kabeļiem)

   Apkope

   • Funkcionalitātes pārbaude: ik pēc 3 mēnešiem

   • Tīrīšana ar sausu, mīkstu drānu

   • Aizliegts izmantot spirtu, acetonu, benzīnu un citus šķīdinātājus
