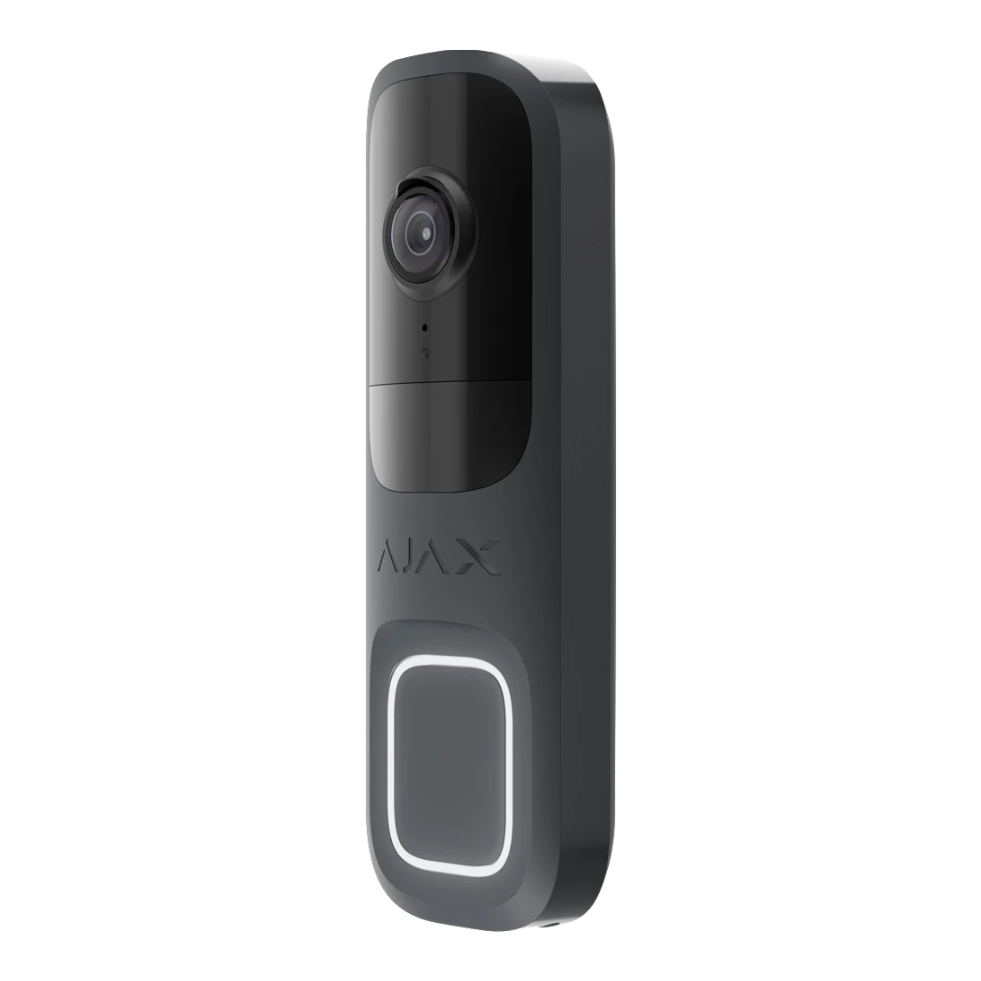

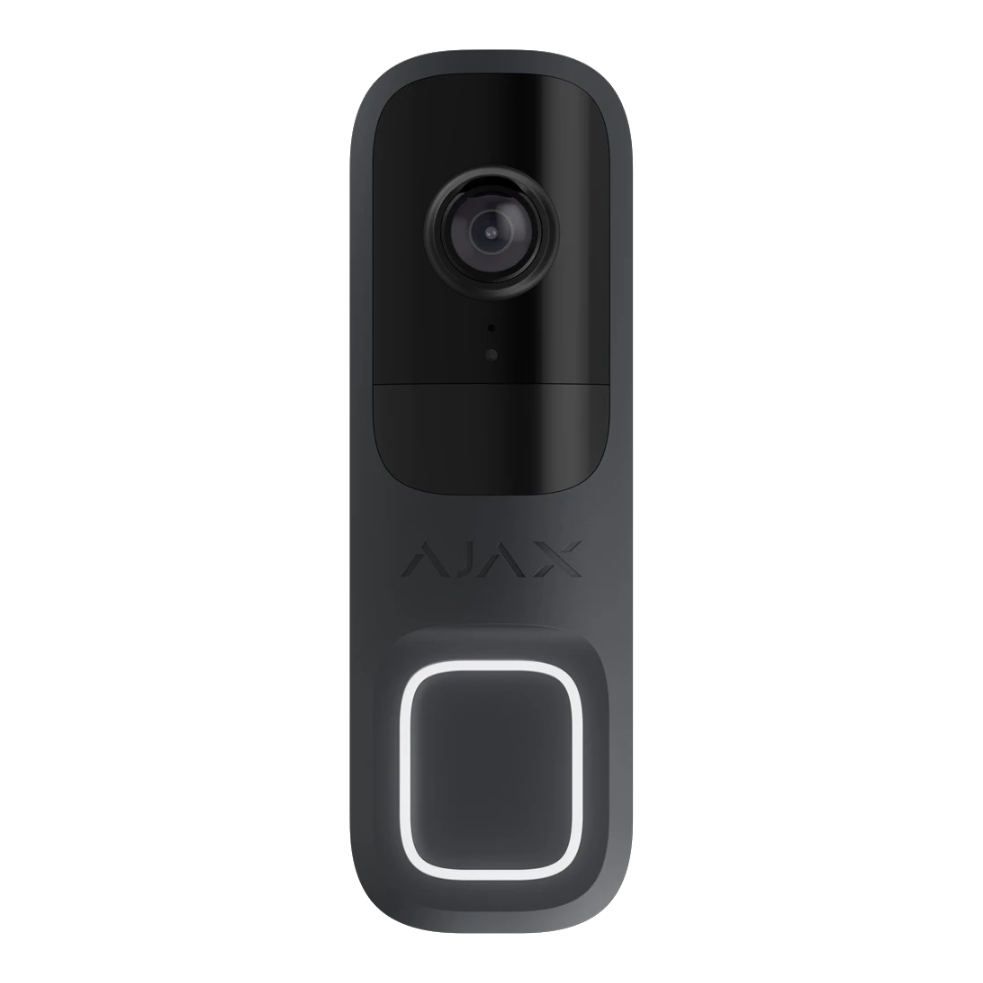

1. Funkcionālie elementi — DoorBell

   • Infrasarkanais (IR) apgaismojums — izmanto video ierakstīšanai tumsā un vājā apgaismojumā.

   • Kamera.

   • Mikrofons.

   • Apkārtējās gaismas sensors.

   • Kustības sensora lēca.

   • Apļveida LED indikators ap pogu.

   • Poga DoorBell zvana nospiešanai.

   • SmartBracket montāžas panelis — lai noņemtu paneli, pabīdiet to uz leju.

   • Caurumi SmartBracket stiprināšanai pie virsmas vai ķīļveida kronšteina.

   • Perforētā montāžas paneļa daļa — tiek aktivizēts tamperis mēģinājuma laikā atvienot ierīci no virsmas. Neplēsiet to nost.

   • Caurums ārējā barošanas kabeļa novadīšanai.

   • Barošanas poga.

   • Tampera poga.

   • Spailes ārējā barošanas pieslēgšanai.

   • QR kods ar ierīces ID — izmanto ierīces pievienošanai telpai.

   • Skaļrunis divvirzienu balss saziņai.

   • Fiksācijas skrūve — ierīces nostiprināšanai uz SmartBracket montāžas paneļa.

   • Ķīļveida kronšteini.

1. Ķīļveida kronšteini

   • Ķīļveida kronšteins DoorBell pagriešanai 10° uz leju vai uz augšu.

   • Ķīļveida kronšteins DoorBell pagriešanai 25° pa labi vai pa kreisi.

   • Caurumi ķīļveida kronšteinu stiprināšanai pie virsmas.

   • Fiksācijas punkti SmartBracket stiprināšanai pie ķīļveida kronšteiniem ar skrūvēm.

   • Caurumi ārējā barošanas kabeļa novadīšanai.

   ---

   Darbības princips

   DoorBell ir aprīkots ar lielu mehānisku pogu, kameru ar IR apgaismojumu, LED indikatoru, kā arī mikrofonu un skaļruni divvirzienu saziņai. Ierīce ļauj redzēt un sarunāties ar apmeklētāju, kurš nospiedis zvanu, kā arī uzraudzīt situāciju pie ieejas.

   DoorBell izmanto kameru ar mākslīgā intelekta (AI) atbalstu objektu atpazīšanai. Algoritmi spēj identificēt kustīgus objektus un atšķirt cilvēkus, dzīvniekus vai transportlīdzekļus.

   Ierīce ir aprīkota ar gudru IR apgaismojumu, kas nodrošina augstas kvalitātes attēlus pat vājā apgaismojumā. DoorBell automātiski regulē apgaismojuma intensitāti reāllaikā, novēršot pārgaismojumu un ļaujot skaidri saskatīt objektus, kas atrodas gan tuvumā, gan tālumā.

   Lai saglabātu ierakstītos video, DoorBell jāpievieno Ajax NVR vai jāaktivizē mākoņa arhīvs.

   ---

   DoorBell iespējas

   • Sazināties ar apmeklētājiem, kuri nospieduši DoorBell pogu.

   • Skatīt video tiešraidē ar iespēju pietuvināt attēlu.

   • Piekļūt arhīviem, izmantojot ierakstu hronoloģiju un kalendāru (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).

   • Konfigurēt kustības noteikšanas zonas un regulēt jutīguma līmeni.

   • Skatīt Video sienu, kas apvieno visu pievienoto kameru attēlus.

   • Ātri piekļūt automatizācijas ierīču vadībai no video atskaņotāja izvēlnes.

   • Veidot video scenārijus, kas nosūta īsu video no izvēlētās kameras Ajax lietotnē, kad tiek aktivizēts drošības detektors.

   • Lejupielādēt nepieciešamos video ierakstu fragmentus viedtālrunī vai datorā (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).

   Video ierakstu fragmentiem, kas lejupielādēti no DoorBell ar programmaparatūru 2.228 vai jaunāku, ir Ajax digitālais paraksts, kas apliecina video integritāti. Autentiskumu var pārbaudīt, izmantojot Ajax media player programmatūru.

   ---

   ONVIF integrācija

   DoorBell ar programmaparatūru 2.377 vai jaunāku atbalsta ONVIF autorizāciju un integrāciju ar VMS sistēmām (piemēram, Milestone, Genetec, Axxon, Digifort).

   Konfigurēt ONVIF var:

   • Ajax Security System lietotnē (no versijas 3.25 vai jaunākas).

   • Ajax PRO: Tool for Engineers (no versijas 2.25 vai jaunākas).

   • Ajax PRO Desktop (no versijas 4.20 vai jaunākas).

   • Ajax Desktop (no versijas 4.21 vai jaunākas).

   ---

   Video scenāriji

   Ajax sistēmā var izmantot IP kameras trauksmju verifikācijai. Video scenāriji ļauj sasaistīt trauksmes ar atbilstošiem video no kamerām objektā.

   Kameras var konfigurēt, lai tās reaģētu uz viena, vairāku vai visu pievienoto ierīču trauksmēm. Ja tiek atpazīts kustīgs objekts vai noteikts AI klasificēts objekts, sistēma var automātiski aktivizēt sirēnas.

   ---

   Video siena

   Video sienas cilnē lietotājs var:

   • Pārslēgties starp kamerām.

   • Meklēt kameras pēc nosaukuma.

   • Vadīt PTZ kameras.

   • Saglabāt pielāgotus izkārtojumus video skatīšanai.

   • Mainīt video attēlošanas secību.

   • Izveidot slaidrādes.

   ---

   Privātuma zonas

   Sistēma ļauj paslēpt kadra daļas (piemēram, seifu vai privātus objektus). Privātuma zonā kustības un objekti netiks ne reģistrēti, ne fiksēti.

   Konfigurācija Ajax lietotnē:

   • Atveriet Ierīces cilni.

   • Izvēlieties ierīci vai NVR → Cameras.

   • Atveriet Iestatījumi → Privātuma zonas.

   • Norādiet vēlamo apgabalu.

2. Privātuma zonas

   • Pieskarieties ikonai un atgriezieties kameras iestatījumos.

   • Lietotājs var izveidot līdz četrām privātuma zonām.

   ---

   Programmaparatūras atjaunināšana

   Ja DoorBell ir pieejama jauna programmaparatūras versija, Ajax lietotnēs cilnē Ierīces tiek parādīta ikona.
   Administrators vai PRO ar piekļuvi sistēmas iestatījumiem var palaist atjauninājumu, izmantojot ierīces statusus vai iestatījumus. Ekrānā parādītie norādījumi palīdzēs veiksmīgi pabeigt atjaunināšanu.

   ---

   Darbība ar Ajax hub

   Sistēma ļauj konfigurēt rezerves komunikācijas kanālu, lai ierīce turpinātu pārsūtīt notikumus un trauksmes arī tad, ja Wi-Fi tīkls nedarbojas vai ir zudis.

   Rezerves komunikācijas kanāls tiek nodrošināts, pievienojot ierīci hub, kas nodrošina savienojumu caur Jeweller un Wings radio protokoliem. Šādā režīmā ierīce var pārsūtīt trauksmes, notikumus un foto verifikācijas, bet tiešraides straume un arhivētie ieraksti Wi-Fi pārtraukuma laikā nebūs pieejami.

   Pievienojot DoorBell hub, tā aizņem vienu ierīces slotu.

   ---

   Savietojamie hub un pastiprinātāji

   Lai ierīce darbotos, nepieciešams Ajax hub ar OS Malevich 2.27 vai jaunāku versiju.

   ---

   Jeweller un Wings datu pārraides protokoli

   Jeweller un Wings ir bezvadu datu pārraides protokoli, kas nodrošina ātru un uzticamu divvirzienu komunikāciju starp hub un ierīcēm. DoorBell izmanto šos protokolus kā rezerves komunikācijas kanālu notikumu un foto pārsūtīšanai.

Uzstādīšanas vietas izvēle

DoorBell vislabāk novietot pie ieejas ēkā vai apsargājamā teritorijā. Tas ļauj apmeklētājiem nospiest zvanu, bet lietotājiem — redzēt un sazināties ar apmeklētājiem, kā arī uzraudzīt situāciju pie ieejas.

Ierīce paredzēta uzstādīšanai 1,2–1,5 m augstumā no grīdas. Tā jāuzstāda uz līdzenas, vertikālas virsmas. Tas nodrošina drošu nostiprinājumu un palīdz izvairīties no kļūdainiem tampera trauksmes signāliem.

Atkarībā no uzstādīšanas vietas un augstuma iespējams izmantot ķīļveida kronšteinus, lai pielāgotu ierīces leņķi. Tas ir nepieciešams, lai kustības sensors un kamera nodrošinātu pareizu pārklājumu.

Izvēloties DoorBell uzstādīšanas vietu, ņemiet vērā šādus parametrus:

• Wi-Fi signāla stiprums.

• Jeweller un Wings signāla stiprums (ja ierīce ir savienota ar hub).

• Objektu vai konstrukciju klātbūtne, kas var aizsegt ierīces redzamību.

Sistēmas projektēšanu un uzstādīšanu drīkst veikt tikai sertificēti speciālisti.

Signāla stiprums

Signāla stiprums tiek noteikts pēc nenosūtīto vai bojāto datu pakešu skaita noteiktā laika periodā.

Ajax lietotnēs, cilnē Ierīces:

• Wi-Fi signāla stiprumu norāda ikona .

• Savienojuma ar hub signāla stiprumu norāda ikona .

Signāla līmeņi:

• 3 joslas — lielisks signāls.

• 2 joslas — labs signāls.

• 1 josla — vājš signāls, stabila darbība nav garantēta.

• Pelēka ikona — nav signāla.

Nedrīkst uzstādīt ierīci:

• Vietās ar temperatūru vai mitrumu ārpus pieļaujamajām robežām (var sabojāt ierīci).

• Vietās, kur objekti vai konstrukcijas aizsedz kameras redzamību.

• Vietās ar vāju vai nestabilu Wi-Fi signālu.

• Vietās ar vāju vai nestabilu Jeweller vai Wings signālu (ja savienota ar hub).

• Tiešos saules staros (tas var izraisīt pārkaršanu un elektronikas bojājumus).

1. Uzstādīšana

   Pirms DoorBell uzstādīšanas pārliecinieties, ka esat izvēlējies optimālu vietu, kas atbilst šīs rokasgrāmatas prasībām.

   Pievienojot ārējo barošanas avotu un lietojot DoorBell, ievērojiet vispārīgos elektrisko iekārtu drošības noteikumus, kā arī normatīvo aktu prasības par elektroapgādes drošību.

   DoorBell ir aprīkots ar spailēm ārējā barošanas avota pieslēgšanai:

   • 12–24 V⎓

   • 16–24 V~, 50/60 Hz

   ---

   Barošanas parametri

   Parametrs	12 V⎓	24 V⎓	16 V~	24 V~
   Savienojums bez vadu zvana
   Min. strāva, A	1	0,5	0,6	0,4
   Min. jauda, W vai VA	12	12	10	10
   Maks. kabeļa pretestība, Ω	3	5	3	5
   Maks. kabeļa garums (2 dzīslas, 22 AWG), m	57	94	57	94
   Maks. kabeļa garums (2 dzīslas, 20 AWG), m	90	150	90	150
   Maks. kabeļa garums (2 dzīslas, 18 AWG), m	143	239	143	239
   Savienojums ar vadu zvanu
   Min. strāva, A	3	3	0,6	0,4
   Min. jauda, W vai VA	36	72	10	10
   Maks. kabeļa pretestība, Ω	1	3	1	3
   Maks. kabeļa garums (2 dzīslas, 22 AWG), m	19	57	19	57
   Maks. kabeļa garums (2 dzīslas, 20 AWG), m	30	90	30	90
   Maks. kabeļa garums (2 dzīslas, 18 AWG), m	48	143	48	143

   ---

   Komplektācijā ir iekļauts BellKit, kas ļauj DoorBell savienot ar mehānisko vai digitālo vadu zvanu telpās.

   Ieteicams izmantot atbilstošo ķīļveida kronšteinu, lai pielāgotu kameras redzamības leņķi. Komplektā ir divi kronšteini:

   • pirmais ļauj pagriezt DoorBell 10° uz augšu vai leju,

   • otrais — 25° pa labi vai pa kreisi.

   ---

   Uzstādīšanas soļi:

   1. Atvienojiet ārējā barošanas avota kabeli no sprieguma.

   2. Noņemiet SmartBracket montāžas paneli no ierīces: vispirms atskrūvējiet fiksācijas skrūvi un pabīdiet paneli uz leju.

   3. Ja nepieciešams, piestipriniet atbilstošo ķīļveida kronšteinu pie SmartBracket un nostipriniet ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.

   4. Novadiet barošanas kabeli caur SmartBracket paneli.

   5. Pagaidu stiprināšanai izmantojiet divpusējo līmlenti vai citus pagaidu fiksatorus.

   Svarīgi! Divpusējā līmlente paredzēta tikai pagaidu uzstādīšanai. Ierīce var atdalīties no virsmas jebkurā laikā. Šādā gadījumā tamperis netiks aktivizēts, ja ierīce tiks noņemta.

   6. Pievienojiet un droši nostipriniet vadus spailēs. Uzticamam savienojumam izmantojiet komplektā esošos vadus ar U-veida spailēm.

   Uzstādīšanas pabeigšana

   1. Ieslēdziet ārējo barošanas avotu.

   2. Pievienojiet DoorBell sistēmai.

   3. Novietojiet ierīci uz SmartBracket montāžas paneļa.

   4. Pārbaudiet ierīces darbību un kameras skata leņķus.

   5. Ja kameras leņķi ir pareizi un ierīce darbojas kā paredzēts, noņemiet ierīci no SmartBracket.

   6. Nostipriniet SmartBracket paneli vai ķīļveida kronšteinu pie virsmas ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.

   Svarīgi! Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli vai ķīļveida kronšteinu.

   7. Novietojiet ierīci uz SmartBracket montāžas paneļa.

   8. Pievilkiet fiksācijas skrūvi ierīces korpusa apakšā. Tā nodrošina drošāku nostiprinājumu un pasargā ierīci no ātras demontāžas.

Savienošana ar vadu zvanu

Lai savienotu DoorBell ar vadu zvanu, nepieciešams uzstādīt BellKit atbilstoši zemāk norādītajai elektroinstalācijas shēmai.

Savienojums ar vadu zvanu Ajax lietotnē

Kad DoorBell un BellKit ir pievienoti vadu zvanam, nepieciešams konfigurēt zvana savienojumu Ajax lietotnē.

Pirms konfigurēšanas pārliecinieties, ka DoorBell ir pievienots sistēmai.

Konfigurēšanai:

1. Atveriet cilni Ierīces.

2. Izvēlieties DoorBell no saraksta. Ja tas ir pievienots tīkla videoreģistratoram (NVR), atveriet sadaļu Kameras.

3. Divas reizes pieskarieties zobrata ikonai , lai atvērtu iestatījumus.

4. Atveriet sadaļu Chime settings.

5. Parametrā Chime type izvēlieties Mechanical chime vai Digital chime, atbilstoši pievienotā zvana tipam.

6. Ja nepieciešams, pielāgojiet Alert duration laiku.

7. Pieskarieties Saglabāt, lai piemērotu iestatījumus.

Pievienošana sistēmai

Pirms pievienošanas:

• Instalējiet Ajax lietotni.

• Pieslēdzieties savam kontam vai izveidojiet jaunu.

• Izvēlieties telpu (Space) vai izveidojiet jaunu.

• Pievienojiet vismaz vienu virtuālo telpu.

• Pārliecinieties, ka sistēma ir atbruņota.

Ierīci telpai var pievienot tikai PRO vai administrators ar konfigurēšanas tiesībām.

Pievienojot DoorBell telpai

Pirms pievienošanas pārliecinieties, ka:

• DoorBell uzstādīšanas vietu pārklāj Wi-Fi signāls.

• Ārējais barošanas avots ir pieslēgts.

• Jūs atrodaties blakus DoorBell ar viedtālruni, kurā uzstādīta Ajax lietotne.

• Jums ir pieejama Wi-Fi tīkla parole.

DoorBell darbojas tikai ar 2,4 GHz Wi-Fi tīkliem.

Pievienošanas soļi:

1. Atveriet Ajax lietotni, izvēlieties telpu.

2. Dodieties uz cilni Ierīces un pieskarieties Pievienot ierīci.

3. Noskenējiet QR kodu vai ievadiet ierīces ID manuāli (atrodas uz ierīces korpusa un uz iepakojuma).

4. Piešķiriet ierīcei nosaukumu.

5. Izvēlieties virtuālo telpu un drošības grupu (ja aktivizēts Grupu režīms). Pieskarieties Pievienot ierīci.

6. Nospiediet barošanas pogu, lai ieslēgtu DoorBell. Kad indikators mirgo zilā krāsā, pieskarieties Tālāk.

   • Ja ierīce nekad nav bijusi pievienota Wi-Fi, tā aktivizēs Access Point (AP) režīmu, un viedtālrunis lūgs pieslēgties AP. Pieskarieties Savienot.

   • Ja ierīce jau iepriekš bijusi pievienota Wi-Fi, tā automātiski pieslēgsies tīklam, un redzēsiet tiešraides attēlu.

7. Izvēlieties vajadzīgo Wi-Fi tīklu un ievadiet paroli. Pagaidiet, līdz DoorBell pieslēdzas.

8. Pieskarieties Pabeigt, lai pievienotu ierīci.

DoorBell parādīsies Ajax lietotnes ierīču sarakstā.

Ierīci var pievienot tikai vienai telpai. Lai pievienotu jaunai telpai, tā vispirms manuāli jānoņem no vecās.

Pievienošana Ajax NVR

Ja DoorBell jau pievienots telpai, to var savienot ar Ajax NVR.

Soļi:

1. Atveriet cilni Ierīces.

2. Izvēlieties NVR un pieskarieties Kameras.

3. Pieskarieties Pievienot kameru un pagaidiet, līdz tīkls tiek noskenēts.

4. Izvēlieties DoorBell no saraksta.

5. Piešķiriet nosaukumu, izvēlieties telpu un grupu.

6. Pieskarieties Pabeigt un pēc pievienošanas — Aizvērt.

Pievienošana Ajax hub

DoorBell var izmantot arī kā rezerves komunikācijas kanālu ar hub, izmantojot Jeweller un Wings protokolus.

Soļi:

1. Atveriet cilni Ierīces.

2. Izvēlieties DoorBell. Ja pievienots NVR, atveriet sadaļu Kameras.

3. Divreiz pieskarieties zobrata ikonai , lai atvērtu iestatījumus.

4. Atveriet sadaļu Savienojums.

5. Izvēlieties Rezerves radio kanāls.

6. Pieskarieties Iestatīt un izvēlieties pievienoto hub.

7. Pieskarieties Savienot.

Pēc pievienošanas ieteicams palaist Jeweller un Wings signāla stipruma testus.

Ikonas Ajax lietotnē

Ajax lietotnē ikonas parāda dažādus DoorBell darba stāvokļus. Tās var pārbaudīt cilnē Ierīces.

• Papildu pakalpojumi ir aktivizēti atbilstoši abonementam.

• Wi-Fi signāla stiprums. Rāda signāla stiprumu caur Wi-Fi sakaru kanālu. Ieteicamā vērtība — 2–3 stabiņi.

• Nav Wi-Fi signāla.

• Rezerves kanāla signāla stiprums. Rāda signāla stiprumu starp hub un ierīci. Ieteicamā vērtība — 2–3 stabiņi.

• Savienojums caur Jeweller ir zaudēts.

• Ierīces akumulatora uzlādes līmenis.

• Zems akumulatora uzlādes līmenis.

• Ierīces akumulatora kļūda.

• Ierīces akumulatora temperatūra ir ārpus normas.

• Nakts režīms.

• Nav pieejas ierīces video attēlam.

• Ierīce darbojas caur radiosignāla pastiprinātāju.

• Pieejams programmaparatūras atjauninājums. Atveriet ierīces stāvokļus vai iestatījumus, lai skatītu aprakstu un palaistu atjaunināšanu.

• Programmaparatūras instalācija neizdevās.

• ONVIF savienojums ir aktivizēts.

DoorBell stāvokļi (States)

DoorBell stāvokļi ietver informāciju par ierīci un tās darbības parametriem. Tos var apskatīt Ajax lietotnē:

• Atveriet cilni Ierīces.

• Izvēlieties DoorBell sarakstā.

DoorBell iestatījumi (Settings)

Lai mainītu DoorBell iestatījumus Ajax lietotnē:

1. Atveriet cilni Ierīces.

2. Izvēlieties DoorBell sarakstā.

3. Atveriet Iestatījumi.

4. Uzstādiet nepieciešamos parametrus.

5. Nospiediet Atpakaļ, lai saglabātu jaunos iestatījumus.

Paziņojumi no kameras detektoriem

Detektēšanas iestatījumi

Video plūsmas iestatījumi

Galvenā plūsma (Mainstream)

• Kodeks: H.264

• Izšķirtspēja: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520

• Kadru ātrums: 3–25 FPS

• Bitrate tips: VBR vai CBR

• Bitrate: iestatāms kb/s

• GOP garums: 1–250

• Kvalitāte: 0–100

Apakšplūsma (Substream)

• Kodeks: H.264

• Izšķirtspēja: 720 × 480, 720 × 576, 1024 × 576

• Kadru ātrums: 3–25 FPS

• Bitrate tips: VBR vai CBR

• GOP garums: 1–250

• Kvalitāte: 0–100

Attēla iestatījumi

• Spilgtums, Kontrasts, Asums, Krāsu piesātinājums

• WDR (plaša dinamika): ieslēgt/izslēgt

• Dienas/Nakts režīms (IR filtrs): Dienas / Nakts / Automātisks

• Pārslēgšanās slieksnis: agrs rīts/vēls vakars, vidējs, vēls rīts/agrā nakts

• IR apgaismojums: Auto / Manuāls / Izslēgts

• IR intensitāte: regulējama manuālā režīmā

Servisa iestatījumi

Traucējumi

Traucējumu paziņojumi tiek parādīti, ja:

• Ierīce ir zaudējusi savienojumu ar serveri.

• Ierīces temperatūra ir ārpus pieļaujamajām robežām.

• Ierīces vāciņš ir atvērts (aktivizēts tamperis).

• Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Jeweller (iespējams, ja ierīce ir pārī ar centrāli).

• Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Wings (iespējams, ja ierīce ir pārī ar centrāli).

• Ierīces akumulators ir zems.

Apkope

• Regulāri pārbaudiet ierīces darbību.

• Ja tiek novērots attēla kvalitātes pasliktinājums (izplūdums, aptumšošanās), pārbaudiet, vai kamera nav netīra.

• Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu, sausu drānu.

• Aizliegts lietot līdzekļus, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.

• Objektīvu tīriet īpaši uzmanīgi, jo skrāpējumi var radīt sliktu attēla kvalitāti un kameras atteici.

Garantija

• Ražotājs: SIA “Ajax Systems Manufacturing”

• Garantijas termiņš: 2 gadi no iegādes dienas.

• Ja ierīce nedarbojas pareizi, vispirms jāsazinās ar atbalsta dienestu — lielākā daļa tehnisko problēmu tiek atrisinātas attālināti.
