Transmitter - это модуль для подключения сторонних извещателей к охранной системе Ajax. Он передает тревожные сигналы и уведомляет о срабатывании тампера стороннего извещателя. Модуль оснащен собственным акселерометром, который защищает его от демонтажа. Он работает от батарей и может подавать питание на подключенный извещатель.
Передатчик работает в составе охранной системы Ajax, подключаясь по защищенному протоколу Jeweller кхабу . Использование устройства в системах сторонних производителей не предусмотрено.
Не совместим с uartBridge или ocBridge Plus.
Дальность связи может достигать 1600 метров при условии отсутствия препятствий и снятого корпуса.
Настройка передатчика осуществляется черезмобильное приложение для смартфонов на базе iOS и Android.

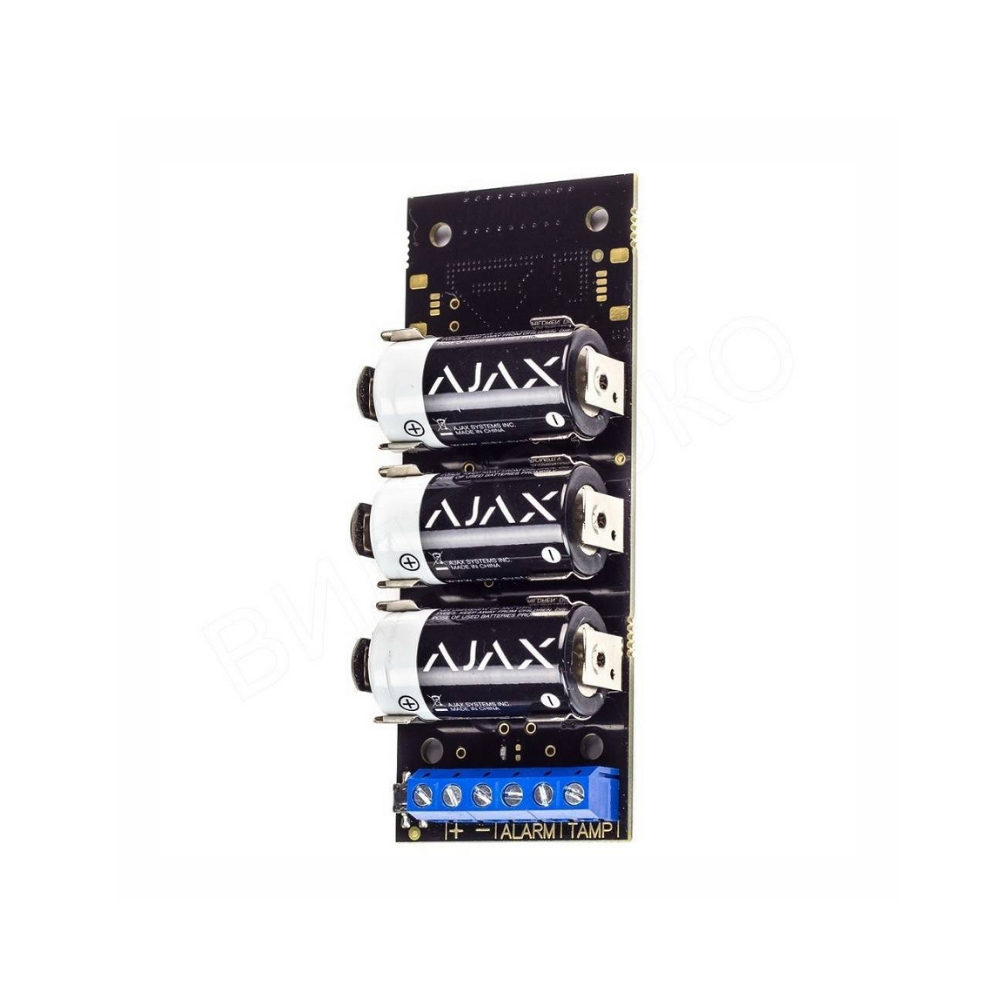

Функциональные элементы
- QR-код с ключом регистрации устройства.
- Контакты аккумулятора.
- Светодиодный индикатор.
- Кнопка включения/выключения.
- Клеммы для питания извещателя, сигналов тревоги и вскрытия.
Порядок работы
Передатчик предназначен для подключения проводных датчиков и устройств сторонних производителей к охранной системе Ajax. Модуль интеграции получает информацию о тревогах и активации тампера через провода, подключенные к зажимам.
Передатчик можно использовать для подключения кнопок тревоги и дополнительного запроса, внутренних и наружных датчиков движения, а также проводных извещателей открытия, вибрации, взлома, пожара, газа, утечки и других.
Кроме того, вы можете установить KeyArm Zone, которая позволяет переключать режимы постановки системы на охрану с помощью стороннего устройства, подключенного к передатчику. KeyArm позволяет ставить/снимать с охраны систему, отдельные группы или управлятьночным режимом .
Функция KeyArm поддерживается всеми концентраторами (кроме модели Hub) с ОС Malevich 2.17 и выше.
Тип тревоги указывается в настройках передатчика. От выбранного типа зависит текст уведомлений о тревогах и событиях подключенного устройства, а также коды событий, передаваемые на пульт централизованного наблюдения охранной компании (CMS).
Типы событий проводных устройств
| Тип | Иконка | Значение |
| Проникновение |
 |
Сигнал тревоги при срабатывании датчиков движения, открытия или других датчиков. |
| Пожар |
 |
Сигнал тревоги при срабатывании пожарных извещателей. |
| Вспомогательная тревога |
 |
Сигнал тревоги при нажатии кнопки дополнительного запроса. |
| Кнопка паники |
 |
Сигнал тревоги при нажатии кнопки паники. |
| Газовая тревога |
 |
Сигнал тревоги при превышении концентрации газа. |
| Неисправность |
 |
Уведомление о неисправности подключенного устройства. Передатчик должен быть подключен к Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Superior Hub Hybrid (2G) или Superior Hub Hybrid (4G) с версией прошивки OS Malevich 2.13.0 и выше. |
| Протечка |
 |
Сигнал тревоги при срабатывании датчиков протечки воды. |
| Разбитие стекла |
 |
Тревога при срабатывании датчика разбития стекла. Данный тип события работает только в режиме работы Pulse . |
| Высокая температура |
 |
Сигнал тревоги при превышении верхнего предела температуры. |
| Низкая температура |
 |
Сигнал тревоги при превышении нижнего предела температуры. |
| Маскировка |
 |
Сигнал тревоги при обнаружении маскирования устройства. |
| Код принуждения (открытие) |
 |
Сигнал тревоги при вводе кода принуждения. Этот тип события действует только в режиме работы Pulse . |
| Вибрация (сейсмический датчик) |
 |
Тревога при срабатывании сейсмического датчика. Данный тип события работает только в режиме работы Импульс . |
| Пользовательский |
 |
Тип события, который настраивается пользователем. Оно не отправляется на станцию мониторинга охранной компании. Передатчик должен быть подключен к Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Superior Hub Hybrid (2G) или Superior Hub Hybrid (4G) с версией прошивки OS Malevich 2.13.0 и выше. |
Передатчик имеет 2 пары проводных зон: тревога и тампер.
Отдельная пара клемм обеспечивает питание внешнего извещателя от батарей модуля напряжением 3,3 В.
Подключение к концентратору
Концентратор и устройство, работающее на разных радиочастотах, несовместимы. Диапазон радиочастот устройства может отличаться в зависимости от региона. Мы рекомендуем приобретать и использовать устройства Ajax в том же регионе. Диапазон рабочих радиочастот можно уточнить вслужбе технической поддержки .
Перед началом подключения
- Следуя рекомендациям инструкции к концентратору, установите на свой смартфонприложение Ajax . Создайте учетную запись, добавьте концентратор в приложение и создайте хотя бы одну комнату.
- Перейдите в приложение Ajax.
- Включите концентратор и проверьте подключение к Интернету (через Ethernet-кабель и/или GSM-сеть).
- Убедитесь, что концентратор снят с охраны и не запускает обновления, проверив его статус в мобильном приложении.
Добавить устройство в концентратор могут только пользователи с правами администратора.
Как подключить передатчик к концентратору
- Выберите опцию Добавить устройство в приложении Ajax.
- Назовите устройство, отсканируйте или введите вручнуюQR-код (расположен на корпусе и упаковке) и выберите комнату размещения.
- Выберите Добавить - начнется обратный отсчет.
- Включите устройство (нажав кнопку включения/выключения на 3 секунды).
Для того чтобы произошло обнаружение и сопряжение, устройство должно находиться в зоне действия беспроводной сети концентратора (на одном охраняемом объекте).
Запрос на подключение к концентратору передается в течение короткого времени в момент включения устройства.
Если подключение к концентратору Ajax не удалось, передатчик выключится через 6 секунд. После этого можно повторить попытку подключения.
Передатчик, подключенный к хабу, появится в списке устройств хаба в приложении. Обновление статусов устройств в списке зависит от времени запроса устройства, установленного в настройках хаба, по умолчанию - 36 секунд.
Иконки
Иконки отображают некоторые состояния Transmitter Jeweller . Чтобы получить к ним доступ:
- Войдите вприложение Ajax.
- Выберите место.
- Перейдите на вкладку Устройства
.
| Значок | Значение |
 |
Уровень сигнала Jeweller - отображает уровень сигнала между концентратором и модулем интеграции. Рекомендуемое значение - 2-3 бара. |
 |
Уровень заряда батареи модуля интеграции. |
 |
Модуль интеграции работает черезрасширитель дальности радиосигнала . |
 |
Устройство находится в режиме проверки ослабления сигнала. |
 |
Передатчик Jeweller постоянно деактивирован. |
 |
Передатчик Jeweller отключен до первого снятия системы с охраны. |
 |
Устройство потеряло связь с концентратором или концентратор потерял связь с сервером Ajax Cloud. |
 |
Устройство не было перенесено на новый концентратор. |
 |
Датчик работает в режиме Переключатель режимов постановки на охрану . |
| Значки режимов и типов событий, когда датчик работает в режиме Обнаружение тревог . | |
 |
Включена функция"Куранты" . |
 |
Включена функцияЗадержка при входе и/или выходе . |
 |
Устройство работает в режиме Всегда активен . |
 |
Устройство будет работать, если включенночной режим . |
 |
Выбран тип события Вторжение . |
 |
Тревога при проникновении. |
 |
У извещателя постоянно отключены события срабатывания на вскрытие. |
 |
У передатчика Jeweller события срабатывания тампера деактивированы на время, пока активен режим охраны. |
 |
Выбран тип события Пожар . |
 |
Устройство обнаружило пожарную тревогу. |
 |
Тип события Выбрана вспомогательнаятревога . |
 |
Тревога при нажатии вспомогательной кнопки. |
 |
Тип события Выбрана кнопка "Паника" . |
 |
Тревога при нажатии кнопки "Паника". |
 |
Тип события Выбрана газовая тревога . |
 |
Сигнал тревоги при превышении концентрации газа. |
 |
Выбран тип события Неисправность . |
 |
Обнаружена неисправность устройства. |
 |
Выбран тип события Утечка . |
 |
Тревога, вызванная затоплением. |
 |
Выбран тип события Пользовательский . |
 |
Устройство сработало. |
 |
Тип события Разбито стекло выбрано. |
 |
Сигнал тревоги о разбитом стекле. |
 |
Выбран тип события Высокая температура . |
 |
Сигнал тревоги при превышении верхнего предела температуры. |
 |
Выбран тип события Низкая температура . |
 |
Сигнал тревоги при превышении нижнего предела температуры. |
 |
Выбран тип события Маскировка . |
 |
Маскировочный сигнал тревоги. |
 |
Тип события Выбран код принуждения (открытие). |
 |
Тревога, вызванная снятием системы с охраны с помощью устройства кода принуждения. |
 |
Тип события Выбрана вибрация (сейсмический датчик). |
 |
Вибрационная (сейсмическая) тревога. |
Состояния
Экран состояний содержит информацию об устройстве и его текущих параметрах. Состояния передатчика и подключенного к нему устройства можно найти в приложении Ajax:
- Перейдите на вкладку Devices .
- Выберите Transmitter из списка.
| Параметр | Значение |
| Импорт данных | Отображает ошибку при переносе данных на новый концентратор:
|
| Температура |
Температура устройства. Измеряется на процессоре и изменяется постепенно. Допустимая погрешность между значением в приложении и комнатной температурой - 2°C. Значение обновляется, как только детектор обнаруживает изменение температуры не менее чем на 2°C. Вы можете настроить сценарий по температуре для управления устройствами автоматизации. |
| Сила сигнала Jeweller |
Уровень сигнала между концентратором/расширителем диапазона и передатчиком. Мы рекомендуем устанавливать детектор в местах, где уровень сигнала составляет 2-3 бара. |
| Подключение через Jeweller | Состояние соединения между концентратором/удлинителем и устройством:
|
| Мощность передатчика |
Отображает выбранную мощность передатчика. Параметр отображается при выборе опции Max или Attenuation в меню Signal attenuation test . |
| Название расширителя диапазона ReX | Указывает, подключен ли передатчик черезрасширитель диапазона радиосигнала . |
| Заряд батареи |
Уровень заряда батареи устройства. Отображается в процентах. |
| Крышка | Состояние зоны вскрытия устройства. |
|
Состояние внешнего датчика (отображается только при работе извещателя в бистабильном режиме) |
Отображает состояние зоны тревоги подключенного извещателя. Доступны два состояния:
|
| Тревога при движении | Включает встроенный акселерометр, обнаруживая движение устройства. |
| Всегда активен |
При включении этой опции модуль интеграции постоянно находится под охраной и оповещает о тревогах подключенных детекторов. |
| Активация звонка |
При включении этой функции сирены, подключенные к системе, оповещают о срабатывании детекторов открытия, интегрированных с помощью передатчика, в то время как система снята с охраны. |
| Постоянная деактивация | Показывает состояние функции постоянной деактивации устройства:
|
| Реакция на тревогу | |
| Режим работы | Показывает, как извещатель реагирует на сигналы тревоги:
|
| Задержка при входе, с |
Задержка при входе (задержка срабатывания сигнализации) - это время, за которое вы должны снять охранную систему с охраны, войдя в помещение. |
| Задержка при выходе, с |
Время задержки при выходе. Задержка при выходе (задержка срабатывания сигнализации) - это время, за которое вы должны выйти из помещения после постановки охранной системы на охрану. |
| Ночной режим Задержка при входе, с |
Время задержки при входе в ночном режиме. Задержка при входе (задержка срабатывания сигнализации) - это время, за которое вы должны снять охранную систему с охраны после входа в помещение. |
| Задержка при уходе в ночном режиме, с |
Время задержки при уходе в ночном режиме. Задержка при выходе (задержка срабатывания сигнализации) - это время, за которое вы должны выйти из помещения после постановки охранной системы на охрану. |
| Прошивка | Версия прошивки детектора. |
| Идентификатор устройства | Идентификатор устройства. |
| Номер устройства. | Номер шлейфа (зоны) устройства. |
Настройки
Чтобы изменить настройки передатчика в приложении Ajax:
- Перейдите на вкладку Устройства .
- Выберите Transmitter из списка.
- Перейдите в раздел Настройки , нажав на кнопку
. - Установите необходимые параметры.
- Нажмите Назад , чтобы сохранить новые настройки.
| Настройка | Значение |
| Имя |
Имя извещателя, которое можно изменить. Имя отображается в тексте SMS и уведомлений в ленте событий. Имя может содержать до 12 кириллических или до 24 латинских символов. |
| Комната | Выбор виртуальной комнаты, в которую назначен передатчик. Название комнаты отображается в тексте SMS и уведомлений в ленте событий. |
| Источник питания для подключенных извещателей | Питание 3,3 В для проводного извещателя стороннего производителя:
Если включен режим Always Active, питание стороннего извещателя включено только в режимах Always Active или Disabled, если не поставлен на охрану, независимо от состояния охранной системы. |
| Состояние контактов внешнего извещателя | Выбор нормального состояния внешнего извещателя:
|
| Тип внешнего извещателя | Выбор типа внешнего детектора:
|
| Режим датчика | Выбор режима датчика подключенного устройства:
|
| Тип события |
Выбор типа события для подключенного извещателя или устройства. Дополнительную информацию см. в разделе Типы событий проводных устройств . Тексты уведомлений в ленте событий и SMS, а также код, передаваемый на ПЦН охранного предприятия, зависят от выбранного типа события. Эта настройка доступна, если для параметра Режим датчиков выбрана опция Оповещать о тревогах . |
| Настройки переключателя постановки на охрану | Настройка переключателя постановки на охрану, если опция Switch Arming Modes выбрана для настройки Sensor Mode :
Включите функцию Уведомлять о попытках использовать переключатель манипулятора, когда он заблокирован , чтобы получать уведомления о каждой попытке переключить режим постановки на охрану с заблокированным переключателем манипулятора. В заблокированном состоянии он не может переключать режимы. |
| Состояние тампера | Выбор нормального режима тампера для внешнего извещателя:
|
| Сигнал при перемещении | Включение встроенного акселерометра для получения сигнала тревоги в случае перемещения устройства. |
| Всегда активен |
Если эта опция включена, модуль интеграции постоянно находится под охраной и уведомляет о тревогах подключенных извещателей. Эта настройка доступна, если для параметра Sensor Mode выбрана опция Notify of Alarms . |
| Оповещение сиреной при обнаружении тревоги | Если эта настройка включена,сирены , добавленные в систему , активируются при обнаружении тревоги. |
| Оповещение сиреной при срабатывании акселерометра | Если включено,сирены , добавленные в систему , включаются при обнаружении движения устройства. |
| Настройки звонка |
Открывает настройки функции Chime. |
| Реакция на сигнал тревоги | |
| Режим работы | Укажите, как это устройство будет реагировать на сигналы тревоги:
|
| Задержка при входе, с |
Выбор времени задержки при входе. Задержка при входе (задержка срабатывания сигнализации) - это время, в течение которого необходимо снять охранную систему с охраны после входа в помещение. |
| Задержка при выходе, s |
Выбор времени задержки при выходе. Задержка при выходе (задержка срабатывания сигнализации) - это время, в течение которого необходимо выйти из помещения после постановки охранной системы на охрану. |
| Постановка на охрану в ночном режиме | Если эта функция включена, извещатель, подключенный к модулю интеграции, будет переходить в режим охраны при использовании ночного режима. |
| Задержка при входе в ночном режиме, с |
Время задержки при входе в ночной режим. Задержка при входе (задержка срабатывания сигнализации) - это время, в течение которого необходимо снять охранную систему с охраны после входа в помещение. |
| Задержка при уходе в ночном режиме, с |
Время задержки при уходе в ночном режиме. Задержка при выходе (задержка срабатывания сигнализации) - это время, за которое вы должны выйти из помещения после постановки охранной системы на охрану. |
| Проверка силы сигнала ювелира |
Переключает передатчик в режим проверки уровня сигнала Jeweller. |
| Тест затухания сигнала |
Переключает передатчик в режим проверки затухания сигнала (доступно в устройствах спрошивкой версии 3.50 и выше). |
| Руководство пользователя | Открывает руководство пользователя передатчика в приложении Ajax. |
| Постоянная деактивация | Доступны три варианта:
Подробнее о постоянной деактивации устройства Система также может автоматически деактивировать устройства при превышении установленного количества тревог или по истечении таймера восстановления. |
| Одноразовая деактивация |
Позволяет пользователю отключить события устройства до первого события снятия системы с охраны. Доступны три варианта:
|
| Разъединить устройство | Отключает устройство от концентратора и удаляет его настройки. |
Как настроить звуковой сигнал
Chime - это звуковой сигнал, который указывает на срабатывание детекторов открытия при снятии системы с охраны. Функция используется, например, в магазинах, для оповещения сотрудников о том, что кто-то вошел в здание.
Настройка уведомлений осуществляется в два этапа: настройка детекторов открытия и настройка сирены.
Настройки передатчика
Перед настройкой функции Chime убедитесь, что к передатчику подключен проводной детектор открытия и в настройках детектора в приложении Ajax заданы следующие параметры:
- Питание извещателя
- Состояние контактов внешнего извещателя
- Тип внешнего извещателя
- Тип события
- Состояние тампера
- Перейдите в меню Устройства .
- Выберите Передатчик.
- Перейдите к его настройкам, нажав на значок шестеренки в правом верхнем углу.
- Перейдите в меню Chime Settings .
- Выберите оповещение сиреной для события Если внешний контакт разомкнут.
- Выберите звук сирены: от 1 до 4 звуковых сигналов. После выбора приложение Ajax будет воспроизводить звук.
- Нажмите Назад , чтобы сохранить настройки.
- Настройте необходимую сирену.
Индикация
| Событие | Индикация |
| Модуль включен и зарегистрирован | Светодиод загорается при кратковременном нажатии кнопки ON. |
| Регистрация не удалась | Светодиод мигает в течение 4 секунд с интервалом в 1 секунду, затем быстро мигает 3 раза (и автоматически выключается). |
| Модуль удален из списка устройств-концентраторов | Светодиод мигает в течение 1 минуты с интервалом в 1 секунду, затем быстро мигает 3 раза (и автоматически выключается). |
| Модуль получил сигнал тревоги/тампера | Светодиод горит в течение 1 секунды. |
| Батареи разряжены | Плавно загорается и гаснет при активации детектора или тампера. |
Тестирование работоспособности
Система Ajax позволяет проводить тесты для проверки работоспособности подключенных устройств.
Тесты начинаются не сразу, а в течение 36 секунд при использовании стандартных настроек. Время начала теста зависит от настроек периода сканирования детектора (пункт Jeweller в настройках концентратора).
Подключение модуля к проводному извещателю
Расположение передатчика определяет его удаленность от концентратора и наличие между устройствами препятствий, мешающих передаче радиосигнала: стен, вставных полов, крупногабаритных предметов, расположенных в помещении.
Проверьте уровень сигнала в месте установки.
Если уровень сигнала составляет одно деление, мы не можем гарантировать стабильную работу системы безопасности. Примите возможные меры для улучшения качества сигнала. Как минимум, переместите устройство с модулем интеграции - даже сдвиг на 20 см может значительно улучшить уровень сигнала.
Если после перемещения устройства уровень сигнала по-прежнему низкий или нестабильный, воспользуйтесьрасширителем дальности радиосигнала .
Передатчик должен быть установлен внутри корпуса проводного извещателя. Для модуля требуется место со следующими минимальными размерами: 110 × 41 × 24 мм. Если установка передатчика в корпус извещателя невозможна, то можно использовать любой доступный радиопрозрачный корпус.
- Подключите передатчик к извещателю через контакты NC/NO (выберите соответствующую настройку в приложении) и COM.
Максимальная длина кабеля для подключения датчика составляет 130 м (витая пара 24 AWG ). Значение может отличаться при использовании другого типа кабеля.
Назначение клемм передатчика
- "+ -" - клеммы питания подключенного проводного устройства, выходное напряжение составляет 3,3 В⎓.
- ALARM - клеммы сигнализации устройства.
- TAMP - клеммы тампера устройства.
Не подключайте к клеммам питания сторонний блок питания. Это может привести к повреждению устройства
-
Закрепите передатчик в корпусе. Пластиковые планки входят в комплект для установки. Рекомендуется устанавливать излучатель на них.
Не устанавливайте передатчик:
- Вблизи металлических предметов и зеркал (они могут экранировать радиосигнал и приводить к его затуханию).
- Ближе чем на 1 метр к концентратору.
Обслуживание и замена батареи
Устройство не требует обслуживания при установке в корпус проводного датчика.
Технические характеристики
Полный комплект
- Передатчик.
- Батарейка CR123A - 3 шт.
- Установочный комплект.
- Краткое руководство по эксплуатации.
Гарантия
Гарантия на продукцию Общества с ограниченной ответственностью "Аякс Системс Мануфактуринг" действует в течение 2 лет с момента покупки и не распространяется на предустановленную батарею.
Если устройство работает некорректно, необходимо в первую очередь обратиться в службу поддержки - в половине случаев технические проблемы удается решить дистанционно!
