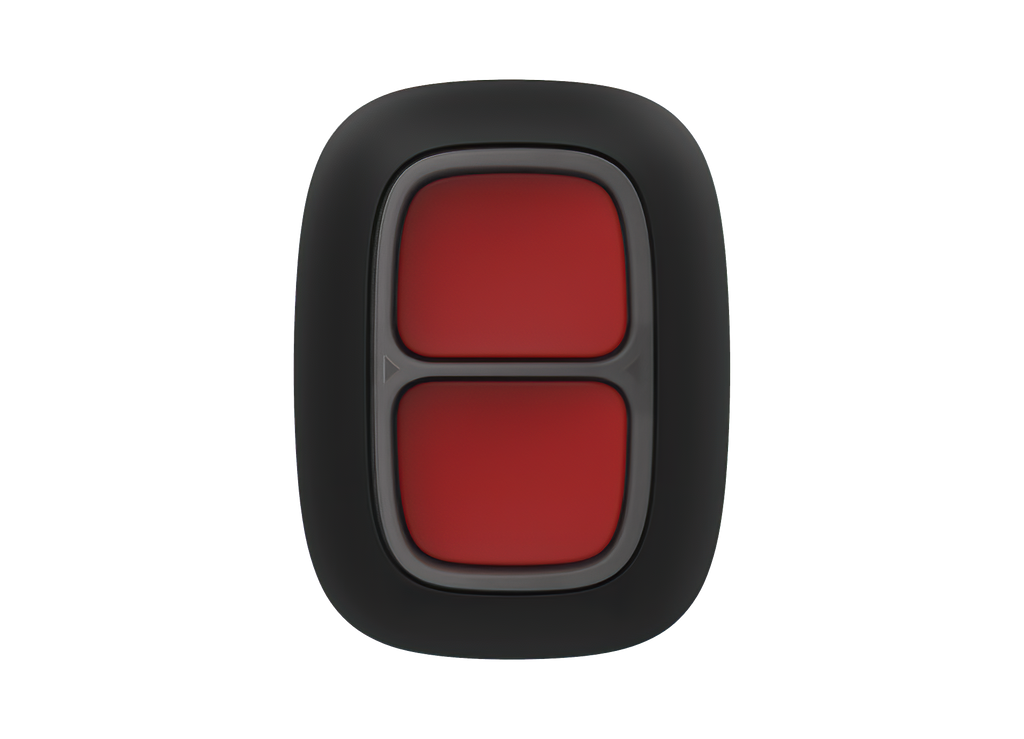

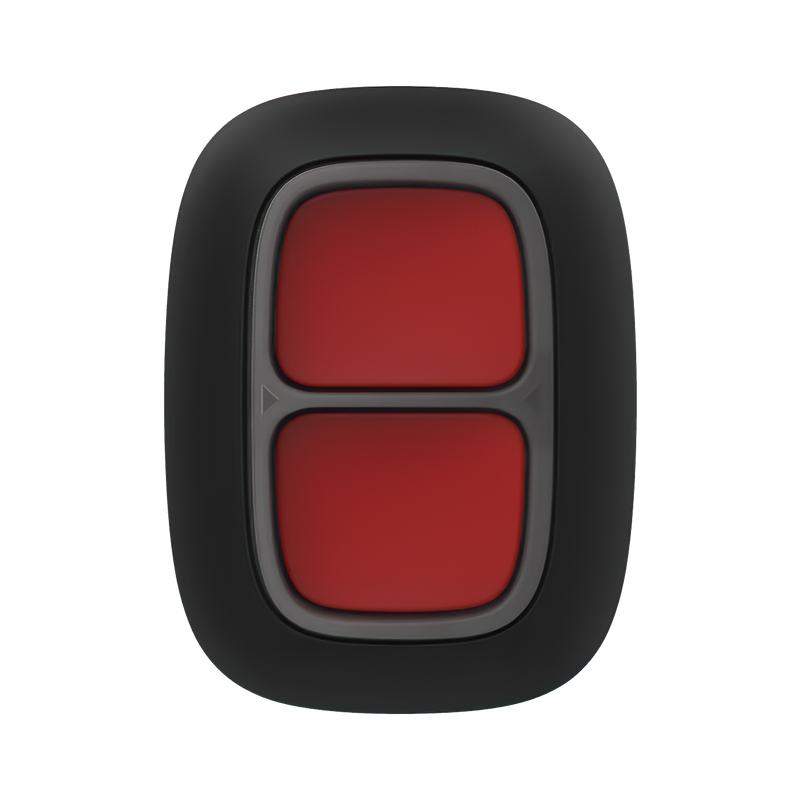

Функциональные элементы

1. Кнопки активации тревоги
2. Светодиодные индикаторы / пластиковая защитная перегородка

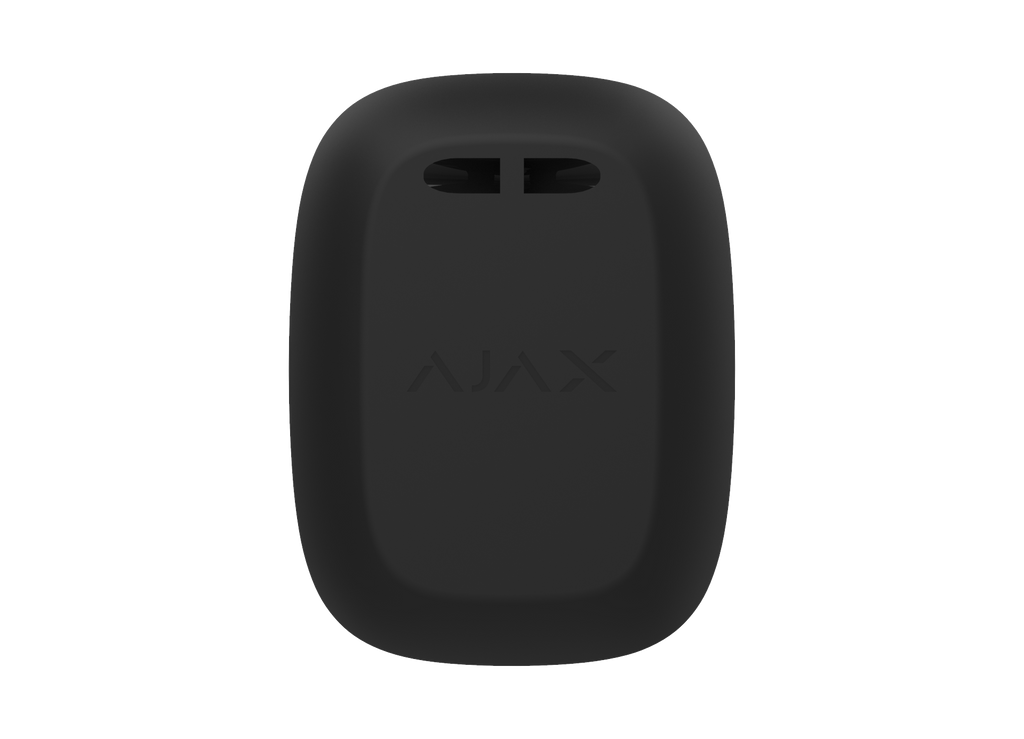

3. Монтажное отверстие

Принцип работы

DoubleButton - это беспроводное устройство удержания, состоящее из двух плотных кнопок и пластиковой перегородки для защиты от случайных нажатий, при нажатии на которые подается сигнал тревоги (событие удержания), передаваемый пользователям и на ПЦН охранного предприятия.

Тревога может быть вызвана нажатием обеих кнопок: однократным коротким или длительным нажатием (более 2 секунд). Если нажата только одна из кнопок, сигнал тревоги не передается.

Все сигналы тревоги DoubleButton записываются в лентууведомлений приложения Ajax . Короткие и длинные нажатия имеют разные иконки, но код события, отправляемый на ПЦН, SMS и push-уведомления не зависят от способа нажатия.

DoubleButton может работать только как устройство удержания. Настройка типа сигнализации не поддерживается. Следует помнить, что устройство активно 24 часа в сутки 7 дней в неделю, поэтому нажатие кнопки DoubleButton вызовет тревогу независимо от режима охраны.

Для DoubleButton доступны толькосценарии сигнализации . Режим управленияустройствами автоматизации не поддерживается.

Передача событий на станцию мониторинга

Система Ajax может подключаться к CMS и передавать тревожные сигналы на ПЦН по протоколам SurGard (Contact ID), ADEMCO 685, SIA (DC-09) и другим собственным протоколам. Полный список поддерживаемых протоколов доступен по ссылке.

Подключение

Устройство не совместимо с ocBridge Plus, uartBridge и охранными контрольными панелями сторонних производителей.

Перед началом подключения

1. Установитеприложение Ajax. Создайтеучетную запись . Добавьте концентратор в приложение и создайте хотя бы одну комнату.
2. Проверьте, включен ли концентратор и подключен ли он к Интернету (через кабель Ethernet, Wi-Fi и/или мобильную сеть). Это можно сделать в приложении Ajax или посмотрев на логотип Ajax на передней панели концентратора. Логотип должен гореть белым или зеленым цветом, если концентратор подключен к сети.
3. Проверьте, не находится ли концентратор под охраной и не обновляется ли он, просмотрев его статус в приложении.

Подключить устройство к хабу могут только пользователи с правами администратора.

Как подключить DoubleButton к концентратору

1. Откройте приложение Ajax. Если ваша учетная запись имеет доступ к нескольким хабам, выберите хаб, к которому вы хотите подключить устройство.
2. Перейдите на вкладку Устройства и нажмите Добавить устройство.
3. Назовите устройство, отсканируйте или введите QR-код (находится на упаковке), выберите комнату и группу (если включен групповой режим).
4. Нажмите Добавить - начнется обратный отсчет.
5. Удерживайте любую из двух кнопок в течение 7 секунд. После добавления DoubleButton ее светодиод мигнет зеленым один раз. DoubleButton появится в списке устройств-концентраторов в приложении.

Чтобы подключить DoubleButton к хабу, он должен находиться на том же охраняемом объекте, что и система (в зоне действия радиосети хаба). Если соединение не удалось, повторите попытку через 5 секунд.

DoubleButton может быть подключен только к одному концентратору. При подключении к новому концентратору устройство перестает отправлять команды старому концентратору. При подключении к новому хабу DoubleButton не удаляется из списка устройств старого хаба. Это необходимо сделать вручную в приложении Ajax.

Обновление статусов устройств в списке происходит только при нажатии кнопки DoubleButton и не зависит от настроек Jeweller.

Состояния

Экран состояний содержит информацию об устройстве и его текущих параметрах. Найдите состояния DoubleButton в приложении Ajax:

Настройка

DoubleButton настраивается в приложении Ajax:

Обратите внимание, что после изменения настроек необходимо нажать Back , чтобы применить их.

Сигналы тревоги

Тревога DoubleButton генерирует уведомление о событии, которое отправляется на станцию мониторинга охранной компании и пользователям системы. Способ нажатия отображается в ленте событий приложения: при коротком нажатии появляется значок с одной стрелкой, а при длительном - с двумя стрелками.

Чтобы снизить вероятность ложных срабатываний, охранная компания может включить функциюподтверждения тревоги .

Независимо от того, включена эта функция или нет, сигналы тревоги DoubleButton отправляются в CMS и пользователям охранной системы.

Индикация

DoubleButton мигает красным и зеленым цветом, указывая на выполнение команды и состояние заряда батареи.

Применение

DoubleButton можно закрепить на поверхности или носить с собой.

Как закрепить DoubleButton на поверхности

Чтобы закрепить устройство на поверхности (например, под столом), используйте держатель.

Чтобы установить устройство в держатель:

1. Выберите место для установки держателя.
2. Нажмите кнопку, чтобы проверить, поступают ли команды на концентратор. Если нет, выберите другое место или воспользуйтесьрасширителем диапазона радиосигнала .


   При маршрутизации DoubleButton через расширитель диапазона радиосигналов имейте в виду, что он не будет автоматически переключаться между расширителем диапазона и концентратором. Вы можете назначить DoubleButton на концентратор или другой расширитель диапазона в приложении Ajax.

3. Закрепите держатель на поверхности с помощью входящих в комплект винтов или двусторонней клейкой ленты.
4. Поместите DoubleButton в держатель.

Обратите внимание, что держатель продается отдельно.

Как носить DoubleButton

Кнопку удобно носить с собой благодаря специальному отверстию на ее корпусе. Ее можно носить на запястье или шее, а также повесить на брелок для ключей.

DoubleButton имеет индекс защиты IP55, что означает, что корпус устройства защищен от пыли и брызг. А специальная защитная перегородка, плотные кнопки и необходимость одновременного нажатия двух кнопок исключают ложные срабатывания.

Использование DoubleButton с включенным подтверждением тревоги

Подтверждение тревоги - это отдельное событие, которое генерируется концентратором и передается в CMS, если устройство удержания было активировано разными типами нажатий (коротким и длинным) или две указанные кнопки DoubleButton передали сигнал тревоги в течение определенного времени. Реагируя только на подтвержденные сигналы тревоги, охранная компания и полиция снижают риск ненужного реагирования.

Обратите внимание, что функция подтверждения сигнала тревоги не отключает передачу сигнала тревоги. Независимо от того, включена эта функция или нет, сигналы тревоги DoubleButton отправляются в CMS и пользователям охранной системы.

Как подтвердить тревогу с помощью одной кнопки DoubleButton

Чтобы поднять подтвержденную тревогу (событие удержания) с помощью одного и того же устройства, необходимо выполнить одно из следующих действий:

1. Удерживайте обе кнопки одновременно в течение 2 секунд, отпустите, а затем снова коротко нажмите обе кнопки.
2. Одновременно кратковременно нажмите обе кнопки, отпустите, а затем удерживайте обе кнопки в течение 2 секунд.

Как подтвердить тревогу с помощью нескольких кнопок DoubleButton

Чтобы поднять подтвержденную тревогу (событие удержания), вы можете дважды активировать одно устройство удержания (в соответствии с алгоритмом, описанным выше) или активировать как минимум две разные кнопки DoubleButton. В этом случае не имеет значения, каким способом были активированы две разные кнопки DoubleButton - коротким или длинным нажатием.

Обслуживание

При очистке корпуса устройства используйте средства, подходящие для технического обслуживания. Не используйте для очистки DoubleButton вещества, содержащие спирт, ацетон, бензин или другие активные растворители.

Предустановленная батарея обеспечивает до 5 лет работы, учитывая одно нажатие в день. Более частое использование может сократить срок службы батареи. Вы можете в любой момент проверить состояние батареи в приложении Ajax.

Храните новые и использованные батареи вдали от детей. Не проглатывайте батарею, опасность химического ожога.

Если DoubleButton охлаждается до -10°C и ниже, индикатор заряда батареи в приложении может показывать низкий уровень заряда, пока кнопка не нагреется до температуры выше нуля. Обратите внимание, что уровень заряда батареи обновляется не в фоновом режиме, а только при нажатии DoubleButton.

При низком уровне заряда батареи пользователи и станция мониторинга охранной компании получают уведомление. Светодиодный индикатор устройства плавно загорается красным цветом и гаснет после каждого нажатия кнопки.

Технические характеристики

Полный комплект

1. DoubleButton
2. Батарейка CR2032 (предварительно установленная)
3. Краткое руководство по эксплуатации

Гарантия

Гарантия на продукцию Общества с ограниченной ответственностью "Аякс Системс Мануфактуринг" действует в течение 2 лет с момента покупки и не распространяется на комплектный аккумулятор.

Если устройство не работает должным образом, рекомендуем сначала обратиться в службу поддержки, так как в половине случаев технические проблемы могут быть решены удаленно.
