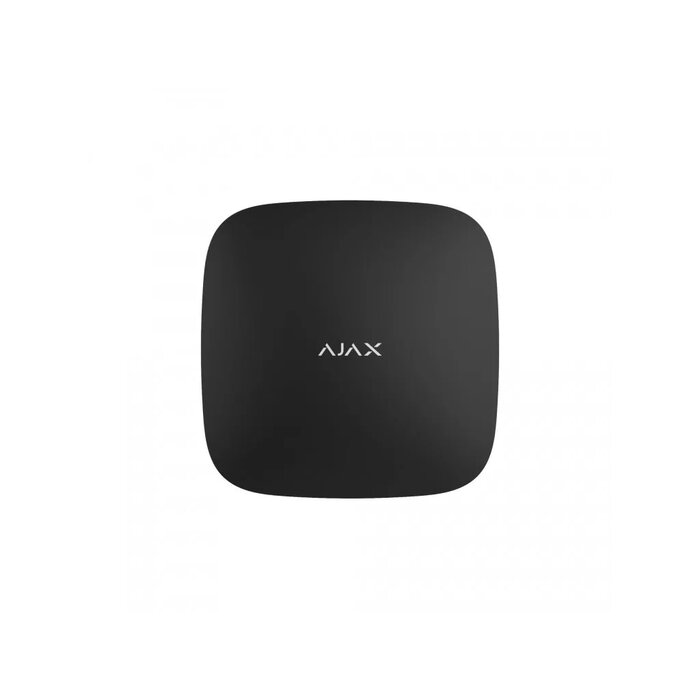

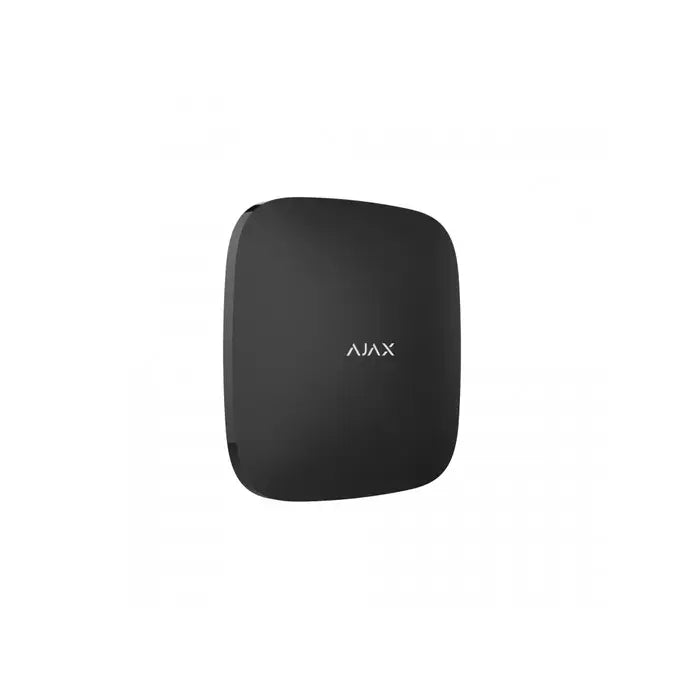

AJAX REX Jeweller Беспроводной ретранслятор - HUB - 1 шт, HUB 2 - 5 шт, HUB Plus - 5 шт, HUB 2 Plus - 5 шт, черный

Функциональный элемент

1. Функциональные элементы

   • Логотип со световым индикатором

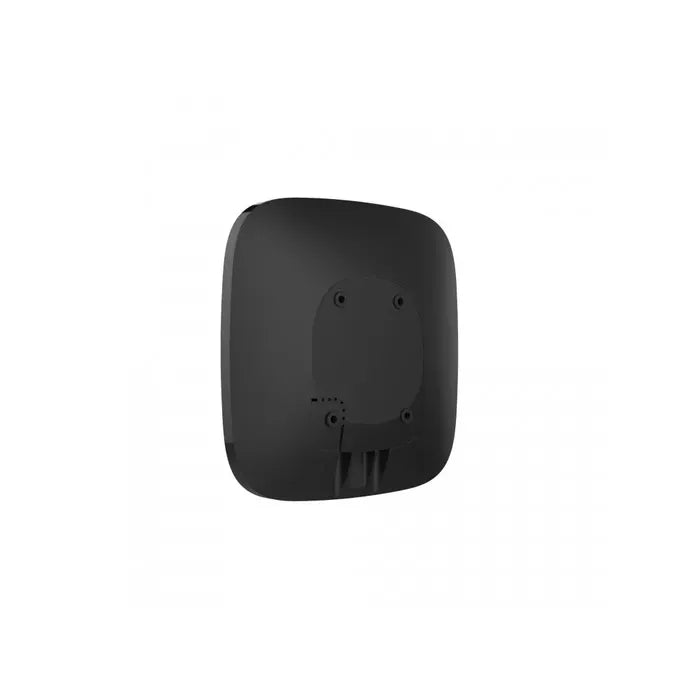

   • Монтажная панель SmartBracket (перфорированная часть, необходимая для активации тампера при попытке снять ReX Jeweller с поверхности)

   • Разъем питания

   • QR-код

   • Кнопка тампера

   • Кнопка питания

   Принцип работы
   ReX Jeweller расширяет диапазон радиосвязи охранной системы, позволяя устанавливать устройства Ajax на большем расстоянии от концентратора.

Дальность связи
Дальность связи между ReX Jeweller и устройством ограничена дальностью собственного радиосигнала устройства (указана в спецификации устройства на сайте и в руководстве пользователя).

Работа
ReX принимает сигналы от концентратора и направляет их на подключенные устройства, а также возвращает сигналы от устройств обратно на концентратор. Концентратор проверяет усилитель каждые 12-300 секунд (по умолчанию каждые 36 секунд), а сигналы тревоги передаются в течение 0,3 секунды.

Количество подключенных ReX Jeweller

В зависимости от модели концентратора можно добавить следующее количество усилителей сигнала:

• Hub - 1 ReX Jeweller

• Hub Plus - до 5 ReX Jeweller

• Hub 2 (2G) - до 5 ReX Jeweller

• Hub 2 (4G) - до 5 ReX Jeweller

• Hub 2 Plus - до 5 ReX Jeweller

• Superior Hub Hybrid - до 5 ReX Jeweller

Несколько подключений ReX Jeweller поддерживаются на устройствах под управлением Malevich OS 2.8 и более поздних версий. ReX Jeweller может быть подключен только напрямую к хабу - перекрестные соединения усилителей не поддерживаются.
⚠️ ReX Jeweller не увеличивает общее количество устройств, которые могут быть подключены к хабу!

Подключение ReX Jeweller к концентратору

• Концентратор и устройства, работающие на разных радиочастотах, несовместимы.

• Диапазон радиочастот может отличаться в зависимости от региона. Рекомендуется приобретать и использовать устройства Ajax в том же регионе.

• Рабочие радиочастоты можно проверить в службе технической поддержки.

Перед подключением устройства

1. Установите приложение Ajax или Ajax PRO.

2. Войдите в существующую учетную запись или создайте новую.

3. Выберите существующее пространство или создайте новое.

   • Функциональность Space доступна со следующих или более поздних версий:

     • Ajax Security System 3.0 iOS

     • Ajax Security System 3.0 для Android

     • Ajax PRO: Инструмент для инженеров 2.0 iOS

     • Ajax PRO: Инструмент для инженеров 2.0 Android

     • Ajax PRO Desktop 4.0 macOS

     • Ajax PRO Desktop 4.0 Windows

4. Добавьте как минимум одну виртуальную комнату(Room).

5. Подключите совместимый концентратор к этому помещению. Убедитесь, что концентратор включен и имеет доступ в Интернет (Ethernet, Wi-Fi и/или мобильная сеть).

6. Убедитесь, что система снята с охраны и концентратор не выполняет обновление (статусы видны в приложении Ajax).

⚠️ Только пользователь с правами администратора может добавить устройство в концентратор.

Подключение

• Откройте приложение Ajax и выберите Добавить устройство.

• Назовите усилитель, отсканируйте или введите вручную QR-код (находится на крышке и упаковке).

• Выберите помещение, в котором будет установлено устройство.

1.

2. Процесс подключения

   1. В приложении нажмите Add - начнется таймер обратного отсчета.

   2. Включите ReX Jeweller, удерживая кнопку питания в течение 3 секунд.

   3. После подключения к концентратору логотип устройства изменит цвет с красного на белый (в течение 30 секунд после включения).

3.

Обнаружение и подключение
Для подключения и обнаружения ReX Jeweller должен находиться в зоне радиосвязи с концентратором (в той же охраняемой зоне).

Запрос на соединение с концентратором отправляется только при включении устройства.
Если соединение с концентратором не удалось:

• Выключите усилитель, нажав кнопку питания на 3 секунды,

• Повторите процедуру подключения через 5 секунд.

После подключения к хабу усилитель появится в приложении в списке устройств. Интервал обновления статуса устройства в списке зависит от времени опроса, установленного в настройках концентратора (значение по умолчанию - 36 секунд).

Назначение устройств для работы через ReX Jeweller
Чтобы добавить устройство в усилитель:

1. Откройте настройки ReX Jeweller (Устройства → ReX Jeweller → Настройки).

2. Нажмите Сопряжение с устройством.

3. Выберите устройства, которые будут работать через усилитель.

4. Вернитесь в меню настроек ReX Jeweller.

После подключения выбранные устройства будут отмечены значком🔗 в мобильном приложении.

Светодиодная индикация

Светодиодный индикатор ReX Jeweller может светиться красным или белым цветом в зависимости от состояния устройства.

Проверка работоспособности

Тест для подключенных устройств ReX Jeweller будет добавлен в будущих обновлениях ОС Малевич.

Система Ajax позволяет запускать тесты для проверки функциональности подключенных устройств. Тесты запускаются не сразу, а в течение 36 секунд при использовании стандартных настроек. Время запуска зависит от настроек интервала опроса детектора( разделJeweller в настройках хаба).

Можно проверить:

• Уровень сигнала Jeweller между ReX Jeweller и концентратором;

• Уровень сигнала Jeweller между ReX Jeweller и подключенным устройством.

Начало проверки:

• Чтобы проверить уровень сигнала между усилителем и концентратором - откройте настройки ReX Jeweller и выберите Jeweller Signal Strength Test.

• Для проверки уровня сигнала между усилителем и подключенным устройством - откройте настройки подключенного устройства и выберите Jeweller Signal Strength Test.

Настройка устройства

Выбор места установки

Место установки ReX Jeweller определяет расстояние до концентратора, подключенных устройств и влияние препятствий (стен, покрытий, крупных объектов) на распространение радиосигнала.

• Устройство предназначено для использования только внутри помещений.

• Обязательно проверьте уровень сигнала в выбранном месте!

• Если индикатор показывает только один уровень, стабильная работа не гарантируется. Чтобы улучшить сигнал, переместите ReX Jeweller или концентратор - даже перемещение на 20 см может значительно улучшить прием.

Процедура установки

1. Выберите место, соответствующее требованиям инструкции, желательно скрытое от прямого обзора.

2. При установке соблюдайте правила и нормы электробезопасности.

3. Закрепите монтажную панель SmartBracket с помощью прилагаемых винтов.

   • Если вы используете другие крепежные элементы, убедитесь, что панель не повреждена и не деформирована.

   • Не рекомендуется использовать двусторонний скотч, так как это может привести к падению и повреждению устройства.

4. Установите ReX Jeweller на монтажную панель.

5. После установки проверьте состояние вскрытия в приложении Ajax и жесткость панели.

6. Для дополнительной безопасности закрепите ReX Jeweller на панели SmartBracket с помощью прилагаемых винтов.

Безопасность установки

• Не устанавливайте усилитель в перевернутом виде при вертикальном монтаже (например, на стене). В правильно зафиксированном положении логотип Ajax читается в горизонтальном положении.

• При попытке снять устройство с поверхности или отсоединить его от монтажной панели пользователь получит сообщение.

• Запрещается разбирать прибор, пока он подключен к питанию.

• Запрещается использовать прибор с поврежденным кабелем питания.

• Не разбирайте и не модифицируйте ReX Jeweller или его компоненты - это может привести к сбоям в работе или полному разрушению устройства.

Запрещается устанавливать ReX Jeweller

• На открытом воздухе.

• Вблизи металлических предметов или зеркал, которые ослабляют или блокируют радиосигналы.

• В помещениях с уровнем влажности или температуры, превышающим допустимые пределы.

• Ближе 1 метра к маршрутизатору или силовым кабелям (источники радиопомех).

Техническое обслуживание

• Регулярно проверяйте систему Ajax.

• Очищайте корпус от пыли, паутины и других загрязнений с помощью мягкой сухой ткани, предназначенной для ухода за техникой.

• Не используйте средства, содержащие спирт, ацетон, бензин или другие активные растворители.

Замена батареи:
Инструкции по замене батареи радиоусилителя ReX Jeweller можно приобрести отдельно.

Технические параметры

Все технические параметры приведены в спецификации ReX Jeweller.

Соответствие стандартам

Устройство соответствует указанным международным и региональным стандартам.

Гарантия

• Гарантия производителя действует в течение 2 лет с момента покупки.

• Гарантия не распространяется на предустановленную батарею.

• Если устройство не работает должным образом, сначала обратитесь в службу поддержки - в половине случаев технические проблемы решаются удаленно.

Технические характеристики - ReX Jeweller

Модель: ReX Jeweller
Назначение: Радиоусилитель для устройств Ajax (только для помещений).

Подключения и связь

• Совместимость: только с устройствами серии Ajax Hub (не совместим с uartBridge и ocBridge Plus)

• Технология передачи сигналов: Jeweller (команды, тревоги, события)

• Защита данных: двусторонняя связь, блочное шифрование с переменным ключом, защита от несанкционированного доступа

• Дальность радиосвязи: до 2000 м (прямая видимость)

• Интервал просмотра: 12-300 с (по умолчанию 36 с)

• Уведомление о тревоге: до 0,3 с

• Поддерживаемые диапазоны радиочастот (в зависимости от региона):

  • 866,0-866,5 МГц

  • 868,0-868,6 МГц

  • 868,7-869,2 МГц

• Максимальная эффективная излучаемая мощность (ERP): до 20 мВт

• Автоматическая регулировка мощности для снижения уровня помех и энергопотребления

Источник питания и батарея

• Источник питания: от внешнего источника (DC)

• Встроенный аккумулятор: до 35 ч работы без внешнего источника питания

• Защита от несанкционированного доступа: кнопка тампера (реакция на попытки удаления)

Функции и элементы управления

• Встроенный светодиодный индикатор (для отображения состояния)

• Управление и настройка: мобильные и настольные приложения Ajax (iOS, Android, Windows, macOS)

• Уведомления: push-уведомления, SMS, звонки (если активированы)

• Обновление ПО: автоматическое через ОС Малевич

Размеры и вес

• Размеры корпуса: 196 × 238 × 100 мм

• Вес: 1010 г

• Диапазон рабочих температур: от -10 °C до +40 °C

• Относительная влажность: до 75%

• Класс защиты: IP40

Поставляется

• Устройство ReX Jeweller

• Монтажная панель SmartBracket

• Монтажный комплект

• Инструкция по эксплуатации

Гарантия

• 24 месяца с даты покупки (не распространяется на предустановленную батарею).
