Описание

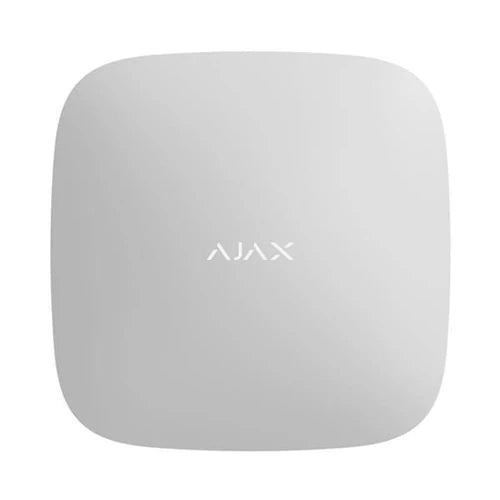

ReX 2 Jeweller
ReX 2 Jeweller - это радиоусилитель с поддержкой фотоверификации тревоги. Он взаимодействует с концентратором по радиоканалу и Ethernet и предназначен для установки только внутри помещений.
Он оснащен защитой от вскрытия и встроенным резервным аккумулятором, который обеспечивает до 38 ч работы без внешнего питания.
Усилитель работает только с совместимыми концентраторами Ajax. Подключение к другим концентраторам, другим усилителям, uartBridge и ocBridge Plus не гарантируется.
Подключение и настройка осуществляются через приложения для iOS, Android, macOS и Windows. Пользователи получают push-уведомления, SMS и звонки (если активированы) о событиях ReX 2 Jeweller.
👉 Купить усилитель радиосигнала ReX 2 Jeweller
Функциональные элементы
Логотип Ajax со светодиодным индикатором
Монтажная панель SmartBracket (перфорированная часть для активации вскрытия)

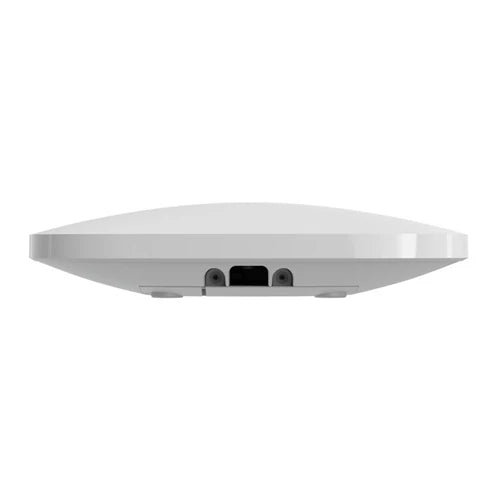

Разъем питания
Ethernet-порт
QR-код
Кнопка вскрытия
Кнопка питания
Функциональные элементы
Логотип со светодиодным индикатором
Монтажная панель SmartBracket (открывается путем сильного сдвига вниз)
Перфорированная часть необходима для активации тампера при попытке снять усилитель с поверхности. Не снимайте!
Разъем кабеля питания
Разъем кабеля Ethernet
QR-код с идентификатором усилителя (сервисный номер)
Кнопка тампера
Кнопка питания
Принцип работы
ReX 2 Jeweller расширяет радиус действия охранной системы и обеспечивает передачу фотоверификации. Он принимает сигналы от концентратора и отправляет их на подключенные устройства, а также пересылает сигналы устройств обратно на концентратор.
Принцип работы
ReX 2 Jeweller расширяет радиус действия охранной системы, позволяя устанавливать устройства Ajax на большем расстоянии от концентратора.
ReX 2 Jeweller может связываться с концентратором по радиоканалу (протоколы Jeweller и Wings) или по кабелю Ethernet, если устройства находятся в одной сети.
Усилитель получает сигналы от концентратора, направляет их на подключенные устройства и отправляет сигналы устройств обратно на концентратор.
Концентратор опрашивает ReX 2 Jeweller каждые 12-300 секунд (по настройкам, значение по умолчанию - 36 секунд).
ReX 2 Jeweller опрашивает все подключенные устройства с одинаковой частотой.
Независимо от настроек, все сигналы тревоги передаются в течение 0,3 секунды.

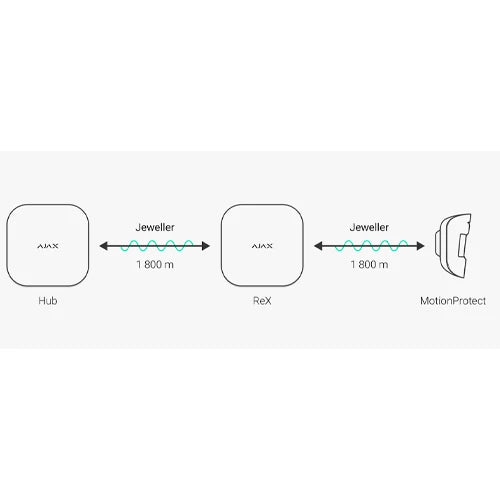

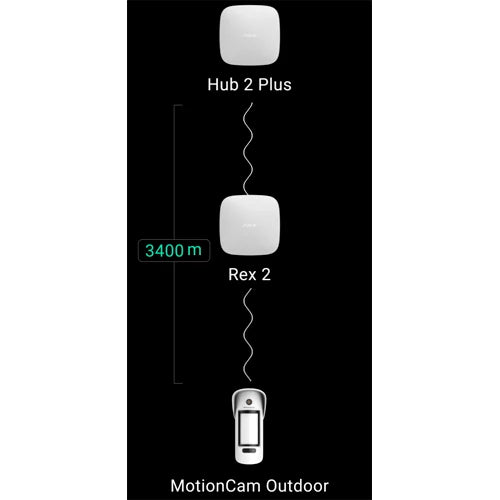

Дальность связи между ReX 2 Jeweller и устройством ограничена дальностью радиосигнала самого устройства. Диапазон радиосигнала указан на странице устройства на сайте и в руководстве пользователя.
Если устройство по какой-либо причине потеряет связь с усилителем сигнала, оно не будет автоматически подключаться к другому усилителю или концентратору.

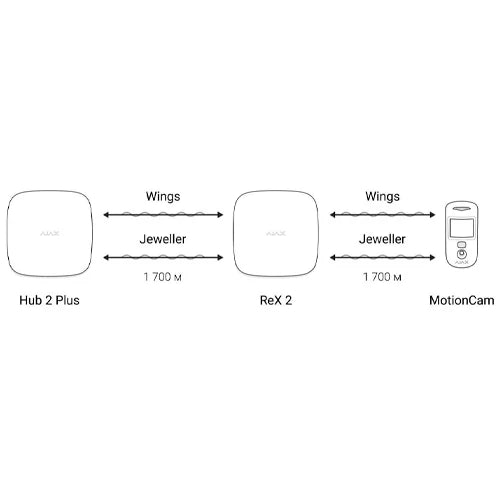

Протоколы связи Jeweller и Wings
Усилитель сигнала использует технологию Jeweller для передачи сигналов тревоги и событий и технологию Wings для передачи фотографий. Это двунаправленные технологии беспроводной передачи данных, которые обеспечивают быструю и надежную связь между концентратором, усилителем сигнала и подключенными системными устройствами.
Протоколы поддерживают блочное шифрование с динамическим ключом и идентификацию устройств в каждом сеансе связи для защиты от саботажа и несанкционированного доступа.
Приложение Ajax должно обеспечивать систему опроса "концентратор-устройство" с интервалом от 12 до 300 секунд для мониторинга связи с системными устройствами и отображения их состояния. Интервал опроса может быть настроен пользователем или PRO с правами администратора.

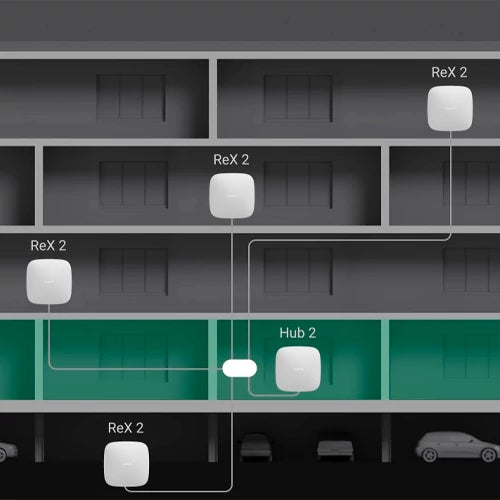

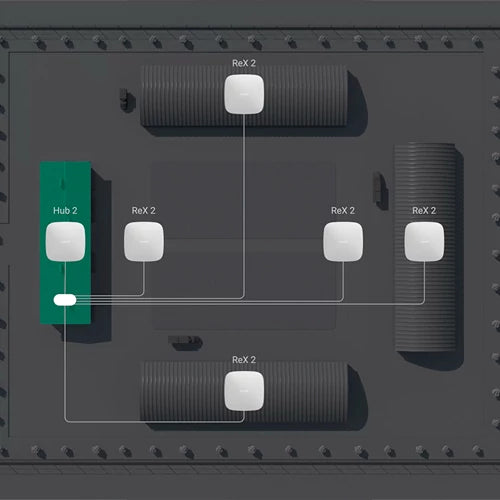

Подробнее Подключение через Ethernet
ReX 2 Jeweller с прошивкой OS Malevich 2.13 поддерживает подключение к концентратору по радиоканалу и Ethernet. С помощью кабельного соединения одна система Ajax может охватить такие объекты, как офисный центр с подземной парковкой, металлический ангар или складской комплекс из нескольких крупных зданий. Ethernet может быть единственным каналом связи или работать параллельно с Jeweller и Wings. Если ReX 2 Jeweller подключен к концентратору как по Ethernet, так и по радиоканалу, предпочтительнее использовать Ethernet.
Для работы этого канала связи концентратор и ReX 2 Jeweller должны быть подключены к одной сети через маршрутизатор. Маршрутизатор необходим для определения IP-адреса усилителя сигнала. Сеть, к которой подключается ReX 2 Jeweller, должна поддерживать широковещательные запросы и обеспечивать открытый порт 4269 для передачи всех данных.
Прямое подключение к концентратору через Ethernet-кабель не предусмотрено.
ReX 2 Jeweller может работать как со статическими, так и с динамическими IP-адресами. Если усилителю сигнала не удается установить Ethernet-соединение с концентратором, в статусе ReX 2 Jeweller будет отображена ошибка. Для удобства в информации об ошибке также указан MAC-адрес усилителя сигнала, что поможет найти и устранить проблему.
Уведомление о потере соединения отправляется в двух случаях: если концентратор полностью теряет связь с усилителем сигнала или если соединение с усилителем теряется по каналу передачи фотографий. Если соединение потеряно только через Jeweller или только через Wings (если подключен Ethernet), уведомление не отправляется.
Поддержка проверки фотографий
Усилитель радиосигнала ReX 2 Jeweller поддерживает добавление детекторов с фотоверификацией. ReX 2 Jeweller может передавать не только события и тревоги, но и фотографии, сделанные детектором.
Время передачи фотографий через усилитель зависит от канала связи с концентратором, типа детектора и разрешения изображения.
Время передачи фотографий по радиопротоколу Wings:
Детектор
Разрешение фотографии, px
Время доставки через усилитель¹, с
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
до 11
320 × 240
до 18
640 × 480 (по умолчанию)
до 39
960 × 720
до 53
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller, MotionCam Jeweller
160 × 120
до 8
320 × 240 (по умолчанию)
до 18
640 × 480
до 31
MotionCam Outdoor Jeweller
320 × 176 (по умолчанию)
до 13
640 × 352
до 30
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (по умолчанию)
до 37
640 × 352
до 50
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (по умолчанию)
до 20
640 × 352
до 38
¹ Значения рассчитаны при условии, что концентратор работает через Ethernet или 4G, а уровень сигнала между ReX 2 Jeweller и детектором, а также между концентратором и ReX 2 Jeweller составляет три полосы. При использовании функции "Фото по запросу" возможна небольшая задержка (до 3 секунд) перед тем, как детектор сделает снимок.
Время передачи фото через Ethernet:
Детектор
Разрешение фотографии, px
Время доставки через усилитель², с
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
до 4
320 × 240
до 5,5
640 × 480 (по умолчанию)
до 13
960 × 720
до 17,5
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller
160 × 120
до 6
320 × 240 (по умолчанию)
до 10
640 × 480
до 16
MotionCam Jeweller
160 × 120
до 6
320 × 240 (по умолчанию)
до 10
640 × 480
до 17
MotionCam Outdoor Jeweller
320 × 176 (по умолчанию)
до 10
640 × 352
до 21
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (по умолчанию)
до 24
640 × 352
до 32
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (по умолчанию)
до 11
640 × 352
до 18
² Значения рассчитаны при условии, что концентратор работает через Ethernet или 4G, а уровень сигнала между ReX 2 Jeweller и детектором составляет три полосы. При использовании функции "Фото по запросу" возможна небольшая задержка (до 3 секунд) перед тем, как детектор сделает снимок.
Функции фотоверификации в Ajax
Количество подключенных усилителей сигнала и устройств
В зависимости от модели к концентратору можно подключить следующее количество усилителей сигнала:
Модель концентратора
ReX 2 Количество ювелиров
Концентратор 2 (2G)
5
Концентратор 2 (4G)
5
Хаб 2 Плюс
5
Superior Hub Hybrid (2G)
5
Superior Hub Hybrid (4G)
5
Не имеет значения, какой тип усилителя используется: ReX Jeweller или ReX 2 Jeweller. Их можно подключать в любой комбинации с учетом ограничений концентратора.
ReX 2 Jeweller подключается к концентратору только напрямую. Подключение к другому усилителю не предусмотрено.
ReX 2 Jeweller не увеличивает количество устройств, подключенных к концентратору. Максимальное количество устройств зависит от модели концентратора:
Модель концентратора
Количество подключенных устройств
Концентратор 2 (2G)
99
Концентратор 2 (4G)
99
Hub 2 Plus
199
Превосходный гибридный концентратор (2G)
99
Superior Hub Hybrid (4G)
99
Отправка событий на станцию мониторинга
Система Ajax может быть подключена к CMS и передавать сигналы тревоги и события по протоколам SurGard (Contact ID), SIA (DC-09), ADEMCO 685 и другим собственным протоколам. Полный список поддерживаемых протоколов доступен по следующей ссылке.
Ajax-соединение с программным обеспечением для мониторинга
Номер шлейфа (зоны) ReX 2 Jeweller доступен в статусе устройства. Чтобы получить его, выполните следующие действия:
Войдите в приложение Ajax.
Выберите зону, если их несколько.
Откройте меню "Устройства".
Выберите ReX 2 Jeweller. Номер шлейфа (зоны) отображается в самом низу страницы.
Номер шлейфа (зоны) ReX 2 Jeweller также доступен в меню "Группы" (приложение Ajax → Устройства → Хаб → Настройки → Группы). Номер устройства соответствует номеру шлейфа (зоны).
Совместимые модели концентраторов
Для работы ReX 2 Jeweller требуется концентратор.
Подключение
Усилитель сигнала работает только с совместимыми концентраторами Ajax. Подключение к другим концентраторам, усилителям сигнала, uartBridge и ocBridge Plus не предусмотрено.
Концентратор и устройство, работающие на разных радиочастотах, несовместимы. Диапазон радиочастот устройства может отличаться в зависимости от региона. Мы рекомендуем приобретать и использовать устройства Ajax в одном и том же регионе. Для получения информации о диапазоне частот обратитесь в службу технической поддержки.
Перед подключением устройства:
Установите приложение Ajax или Ajax PRO.
Войдите в свою учетную запись или создайте новую.
Выберите комнату или создайте новую.
Добавьте хотя бы одно виртуальное пространство.
Добавьте в комнату совместимый концентратор. Убедитесь, что он включен и имеет доступ к интернету через Ethernet, Wi-Fi и/или мобильную сеть.
Убедитесь, что помещение снято с охраны и хаб не обновляется, проверив статус в приложении Ajax.
Чтобы подключить ReX 2 Jeweller к концентратору:

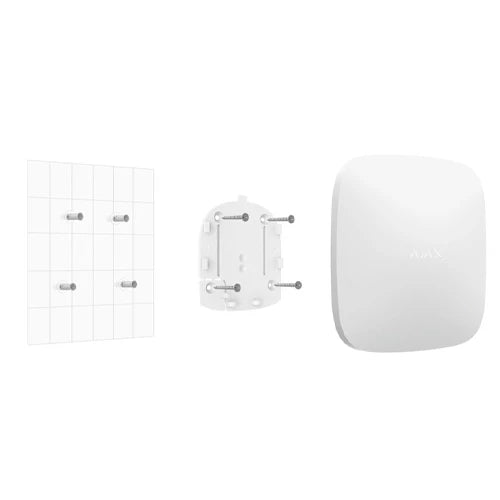

Снимите монтажную панель SmartBracket, с силой сдвинув ее вниз. Не прикасайтесь к перфорированной части, так как она необходима для работы датчика саботажа, который защищает усилитель сигнала от демонтажа.
Нажмите Добавить; начнется обратный отсчет. Включите ReX 2 Jeweller, удерживая кнопку питания в течение 3 секунд.
Чтобы убедиться, что ReX 2 Jeweller подключен к концентратору, усилитель сигнала должен находиться в той же охраняемой зоне, что и система (в радиусе действия радиосети концентратора).
После подключения к концентратору цвет логотипа изменится с красного на белый в течение 30 секунд. Подключенный усилитель сигнала появится в списке устройств концентратора в приложении Ajax. Частота обновления статуса зависит от настроек Jeweller (или Jeweller/Fibre для гибридных концентраторов Ajax); значение по умолчанию составляет 36 секунд.
Если соединение не удалось, выключите ReX 2 Jeweller и повторите попытку через 5 секунд. Если максимальное количество устройств, подключенных к концентратору (в зависимости от модели концентратора), уже достигнуто при попытке подключения устройства, вы получите соответствующее сообщение в приложении Ajax.
ReX 2 Jeweller работает только с одним концентратором. При подключении к новому хабу усилитель сигнала перестает отправлять команды старому. После подключения к новому хабу ReX 2 Jeweller не удаляется автоматически из списка устройств старого хаба. Это необходимо сделать в приложении Ajax.
Значок ошибки
Когда усилитель сигнала обнаруживает сбой (например, отсутствие внешнего питания), приложение Ajax отображает эмблему со счетчиком в левом верхнем углу иконки устройства.
Все сбои отображаются в статусах усилителя сигнала. Поля с ошибками будут выделены красным цветом.
Иконки
Значки представляют некоторые статусы ReX 2 Jeweller. Их можно просмотреть на вкладке "Устройства" в приложении Ajax.
Значок - Значение
Уровень сигнала Jeweller. Отображает уровень сигнала между концентратором и усилителем сигнала. Рекомендуемое значение - 2-3 бара. Узнать больше
Уровень заряда аккумулятора. Узнать больше
Обнаружена неисправность. Список неисправностей и их описание доступны в статусах усилителя сигнала.
Устройство находится в режиме тестирования подавления сигнала. Узнать больше
ReX 2 Jeweller деактивирован. Узнать больше
ReX 2 Jeweller деактивирован для уведомлений о срабатывании датчика саботажа. Узнать больше
Устройство потеряло связь с концентратором или концентратор потерял связь с сервером Ajax Cloud.
Устройство не было перенесено на новый концентратор. Узнать больше
Статус
Статусы содержат информацию об устройстве и его рабочих параметрах. Статусы ReX 2 Jeweller можно просмотреть в приложении Ajax:
Выберите комнату, если их несколько.
Откройте вкладку "Устройства".
Выберите ReX 2 Jeweller из списка.
Параметр - Значение
Импорт данных Указывает на ошибку при передаче данных в новый концентратор:
Не удалось - устройство не было перенесено на новый концентратор. Узнать больше
Некоторые функции не работают Поле отображается, если версии прошивки концентратора и ReX 2 Jeweller не совпадают.
ReX 2 Jeweller обновляется в течение получаса, если система снята с охраны. Обновление прошивки требует стабильности:
Внешний источник питания для концентратора и усилителя сигнала,
соединение между концентратором и ReX 2 Jeweller,
подключение концентратора к сети Интернет.
Как обновить ОС Малевич
Уровень сигнала ювелира Уровень сигнала ювелира между концентратором и ReX 2 Jeweller. Рекомендуемое значение - 2-3 колонки. Jeweller - это протокол для передачи тревог и событий. Узнать больше
Подключение через Jeweller Состояние соединения между концентратором и ReX 2 Jeweller через Jeweller:
Online - усилитель сигнала подключен.
Offline - подключение к усилителю сигнала отсутствует.
Ethernet Состояние соединения между концентратором и ReX 2 Jeweller через Ethernet:
Подключено - усилитель сигнала подключен.
Не подключен - подключение к усилителю сигнала отсутствует.
Отключено - подключение по Ethernet отключено в настройках усилителя сигнала.
При нажатии кнопки отображается информация о подключении: IP-адрес, маска подсети, шлюз и MAC-адрес усилителя сигнала.
Уровень сигнала Wings Уровень сигнала Wings между концентратором и ReX 2 Jeweller. Рекомендуемое значение - 2-3 бара. Wings - это протокол для передачи фотографий, сделанных детекторами с фотоверификацией. Узнать больше
Соединение через Wings Состояние соединения между концентратором и ReX 2 Jeweller через Wings:
Онлайн - ReX 2 Jeweller может передавать фотографии на концентратор.
Offline - ReX 2 Jeweller не может передать фотографию на концентратор.
Мощность передатчика Отображает выбранную мощность передатчика. Этот параметр отображается при выборе значения Max или Damping в меню Signal Damping Test. Узнать больше
Заряд батареи Уровень заряда резервной батареи ReX 2 Jeweller. Отображается с шагом 5 %. Узнать больше
Корпус Состояние датчика саботажа усилителя сигнала, который реагирует на снятие или повреждение корпуса:
Открыт - монтажная панель усилителя сигнала снята или нарушена целостность корпуса.
Закрыт - усилитель установлен на монтажной панели. Узнать больше
Внешний источник питания Состояние внешнего источника питания (110-240 В):
Подключен - внешний источник питания подключен.
Отключен - внешний источник питания отключен.
Постоянная деактивация Отображает состояние функции постоянной деактивации устройства:
Нет - устройство работает нормально и передает все события.
Только корпус - администратор концентратора отключил уведомления о срабатывании датчика вскрытия.
Полностью - администратор концентратора полностью отключил устройство от работы системы.
Если усилитель сигнала полностью отключен, подключенные устройства продолжают нормально работать через ReX 2 Jeweller. Узнать больше
Однократная деактивация Показывает состояние настроек однократной деактивации устройства:
Нет - устройство работает нормально.
Только корпус - уведомления датчика саботажа отключены до первого снятия с охраны.
Полностью - устройство полностью отключено от работы системы до первого снятия с охраны. Устройство не выполняет системные команды и не сообщает о тревогах или других событиях.
Если усилитель сигнала полностью отключен, подключенные устройства продолжают нормально работать через ReX 2 Jeweller. Узнать больше
Прошивка Версия прошивки ReX 2 Jeweller. Обновляется удаленно, как только обновление становится доступным на сервере Ajax Cloud. Узнать больше
Идентификатор устройства Идентификатор/серийный номер ReX 2 Jeweller. Также указан на коробке устройства, печатной плате и корпусе (под креплением SmartBracket).
Номер устройства Номер шлейфа (зоны) устройства.
Настройки
Настройки ReX 2 Jeweller можно изменить в приложении Ajax:
Выберите комнату, если их несколько.
Откройте вкладку "Устройства".
Выберите ReX 2 Jeweller из списка.
Перейдите в раздел "Настройки", нажав на значок шестеренки в правом верхнем углу.
Установите необходимые параметры.
Нажмите Назад, чтобы сохранить новые настройки.
Настройка - Значение
Имя Имя ReX 2 Jeweller. Отображается в тексте SMS и уведомлениях в ленте событий. Чтобы изменить имя, нажмите на значок карандаша. Имя может содержать до 12 символов кириллицы или до 24 символов латиницы.
Комната Выберите виртуальную комнату, к которой подключен ReX 2 Jeweller. Название комнаты отображается в тексте SMS и уведомлениях в потоке событий.
Настройки Ethernet Меню для подключения к концентратору через Ethernet:
Подключение по Ethernet - включает или отключает подключение по Ethernet.
Тип подключения - позволяет настроить тип подключения: DHCP или статический IP-адрес.
MAC-адрес - показывает и позволяет скопировать MAC-адрес усилителя сигнала.
Режим зарядки Доступно только в приложениях Ajax PRO. Доступно для ReX 2 Jeweller, работающих на хабах с ОС Malevich 2.24 или более поздней версии. Устанавливает скорость зарядки встроенного аккумулятора от внешнего источника.
Доступны два варианта:
Непрерывно - аккумулятор заряжается непрерывно до полной зарядки. Совместим с большинством внешних источников питания.
Прерывистый - аккумулятор заряжается прерывисто. Рекомендуется для цинково-воздушных источников питания.
Отмечать потерю соединения Jeweller/Wings значками сбоя Доступно для ReX 2 Jeweller с ОС Malevich 2.18 или более поздней версии. Активирует значок сбоя в списке устройств, когда усилитель сигнала теряет соединение по радиоканалам. Эта настройка доступна только при включенном Ethernet-соединении. Отключение этой настройки не отключает уведомления о потере соединения и не приводит к сбою проверки целостности системы.
Яркость светодиода Настройка яркости подсветки логотипа Ajax на усилителе сигнала. Настраивается от 0 до 10 с шагом 1. Значение по умолчанию - 10.
Сопряжение с устройством Меню для выбора устройств, работающих через усилитель сигнала. Узнать больше
Jeweller Signal Strength Test Переключение ReX 2 Jeweller в режим Jeweller Signal Strength Test. Тест проверяет уровень сигнала между концентратором и ReX 2 Jeweller по каналу передачи сигналов тревоги и событий и помогает определить оптимальное место установки. Узнать больше
Wings Signal Strength Test Переключение ReX 2 Jeweller в режим Wings Signal Strength Test. Тест проверяет уровень сигнала между концентратором и ReX 2 Jeweller по фотоканалу и помогает определить оптимальное место установки. Узнать больше
Тест ослабления сигнала Переключение устройства в режим теста ослабления сигнала. Тест уменьшает или увеличивает мощность радиопередатчика для имитации изменений окружающей среды и проверки стабильности соединения между усилителем сигнала и концентратором. Узнать больше
Руководство пользователя Откройте руководство пользователя ReX 2 Jeweller в приложении Ajax.
Постоянная деактивация Позволяет администратору концентратора деактивировать устройство, не отключая его от системы.
Доступны три варианта:
Нет - устройство работает нормально и пересылает все события.
Полный - устройство не выполняет системные команды и не участвует в сценариях автоматизации, а система игнорирует сигналы тревоги и другие уведомления.
Только корпус - система игнорирует только уведомления о срабатывании датчика вскрытия.
Подробнее Система игнорирует только деактивированное устройство. Устройства, подключенные через ReX 2 Jeweller, будут продолжать работать в обычном режиме.
Одноразовая деактивация Позволяет пользователю деактивировать события устройства до первого снятия с охраны.
Доступны три варианта:
Нет - устройство работает нормально.
Полностью - устройство полностью отключается от работы системы до первого снятия с охраны. Устройство не выполняет команды системы и не сообщает о тревогах или других событиях.
Только корпус - уведомления датчика саботажа отключены до первого снятия с охраны.
Подробнее Система будет игнорировать только деактивированное устройство. Устройства, подключенные через ReX 2 Jeweller, будут продолжать работать в обычном режиме.
Удалить устройство Отключает ReX 2 Jeweller от концентратора и удаляет его настройки. Если детекторы подключены к ReX 2 Jeweller, они попытаются снова подключиться к концентратору после отключения.
Подключение устройств к ReX 2 Jeweller
Чтобы назначить устройство на усилитель сигнала, в приложении Ajax:
Выберите комнату, если их несколько.
Откройте вкладку "Устройства".
Выберите ReX 2 Jeweller из списка.
Перейдите в раздел Настройки, нажав на значок шестеренки в правом верхнем углу.
Выберите меню Сопряжение с устройством.
Выберите устройства, которые будут работать через усилитель сигнала.
Нажмите Назад, чтобы сохранить настройки.
После сопряжения выбранных устройств значок появится в приложении Ajax. Одно устройство может быть подключено только к одному ReX 2 Jeweller. Если устройство назначено одному усилителю сигнала, оно автоматически отключается от другого подключенного усилителя.
Чтобы назначить устройство концентратору, в приложении Ajax:
Выберите комнату, если их несколько.
Откройте вкладку "Устройства".
Выберите ReX 2 Jeweller из списка.
Перейдите в раздел "Настройки", нажав на значок шестеренки в правом верхнем углу.
Выберите меню Сопряжение с устройством.
Снимите флажки с устройств, которые необходимо добавить обратно в концентратор.
Нажмите Назад, чтобы сохранить настройки.
Ошибки
ReX 2 Jeweller может сообщать об обнаруженных ошибках. Поле Ошибки доступно в разделе Состояние устройства. При нажатии на кнопку , открывается список всех ошибок. Поле отображается только в том случае, если был обнаружен сбой.
Неисправность - Описание - Решение
Некоторые функции не работают. Поле отображается, если версии прошивки huba и ReX 2 Jeweller не совпадают. Решение: убедитесь, что в настройках huba включено автоматическое обновление. ReX 2 Jeweller обновляется в течение получаса, если система снята с охраны и на сервере доступна новая версия прошивки.
Индикация
Светодиодный индикатор ReX 2 Jeweller может быть белым, красным или зеленым в зависимости от состояния устройства и Ethernet-соединения.
Индикация при отключенном Ethernet-соединении
Индикация
Событие
Примечание
Белый.
Подключен к концентратору хотя бы через один из Jeweller и/или Wings.
Если внешний источник питания отключен, индикатор мигает каждые 10 секунд.
Горит красным.
Нет соединения с концентратором.
Если внешний источник питания выключен, индикатор мигает каждые 10 секунд.
Горит в течение 3 минут, затем мигает каждые 10 секунд.
Внешний источник питания отключен.
Цвет индикатора зависит от наличия подключения к концентратору.
Индикация при активации Ethernet-соединения
Индикация
Событие
Примечание
Белый.
Установлено соединение с концентратором по двум каналам: Jeweller и/или Wings, Ethernet.
Если внешнее питание отключено, индикатор мигает каждые 10 секунд.
Зеленый.
Подключение к концентратору хотя бы по одному из двух каналов: Jeweller и/или Wings, Ethernet.
Если внешний источник питания отключен, индикатор мигает каждые 10 секунд.
Горит красным.
Нет соединения с концентратором.
Если внешний источник питания выключен, индикатор мигает каждые 10 секунд.
Горит в течение 3 минут, затем мигает каждые 10 секунд.
Внешний источник питания отключен.
Цвет индикатора зависит от наличия подключения к концентратору.
Проверка работоспособности
Проверка работоспособности ReX 2 Jeweller начинается не сразу, а не позднее одного пинга между концентратором и детектором (36 секунд при настройках концентратора по умолчанию). Период пинга устройств можно изменить в меню Jeweller настроек концентратора.
Чтобы запустить тест в приложении Ajax:
Выберите комнату, если их несколько.
Откройте вкладку "Устройства".
Выберите ReX 2 Jeweller.
Перейдите в раздел "Настройки".
Выберите один из доступных тестов:
Тест уровня сигнала Jeweller
Тест уровня сигнала крыльев
Тест ослабления сигнала
Выбор места установки
При выборе места установки необходимо учитывать 2 основных фактора:
Уровень сигнала Jeweller.
Уровень сигнала Wings.
Необходимо оценить уровень сигнала между концентратором и усилителем сигнала, а также между усилителем сигнала и всеми подключенными устройствами.
Установите ReX 2 в месте Jeweller со стабильным уровнем сигнала Jeweller и Wings (2-3 бара в приложении Ajax). При выборе места установки учитывайте расстояние между усилителем сигнала и концентратором, а также наличие между устройствами препятствий, мешающих распространению радиосигнала: стен, потолков или крупных предметов в помещении.
ReX 2 Jeweller следует размещать между концентратором и устройством со слабым сигналом. Усилитель сигнала не увеличивает мощность радиосигнала, поэтому его размещение рядом с концентратором или устройством с уровнем сигнала 1 или 0 баров не даст желаемого результата. Используйте наш калькулятор дальности радиосигнала, чтобы оценить уровень сигнала в месте установки.
Проверьте уровень сигнала Jeweller и Wings в месте установки. Если уровень сигнала низкий (один столбик), мы не можем гарантировать стабильную работу системы безопасности. Перемещение устройства даже на 20 см может значительно улучшить прием сигнала.
Если между усилителем сигнала и концентратором на месте установки через Jeweller и Wings нет стабильного уровня сигнала (2-3 бара), используйте Ethernet в качестве основного канала связи. Эта функция позволяет устанавливать бустеры сигнала в подвалах, металлических ангарах и других местах, где радиосигнал недоступен.
Ethernet может быть единственным каналом связи или работать параллельно с радиопротоколами. Подключение как по кабелю, так и по радиоканалу повышает надежность системы и надежность работы. В данной конфигурации предпочтительнее использовать канал Ethernet.
Устройство ReX 2 Jeweller должно быть расположено так, чтобы его не было видно напрямую. Это поможет снизить вероятность саботажа или вмешательства. Помните, что устройство предназначено только для использования внутри помещений.
Не устанавливайте ReX 2 Jeweller:
На улице. Это может привести к сбоям в работе устройства или его полному отказу от работы.
Вблизи металлических предметов или зеркал (например, в металлическом шкафу). Они могут затуманить и ослабить радиосигнал.
В помещениях, где температура и влажность превышают допустимые пределы. Это может привести к неисправности или полному прекращению работы устройства.
Вблизи источников радиопомех: ближе чем в 1 метре от маршрутизатора и кабелей питания. Это может привести к потере связи с концентратором или устройствами, подключенными к усилителю сигнала.
В местах с низким или неустойчивым уровнем сигнала, если Ethernet не используется в качестве основного канала связи. Это может привести к потере связи с концентратором или устройствами, подключенными к усилителю сигнала.
Установка
Перед установкой усилителя сигнала убедитесь, что выбрано оптимальное место и что оно соответствует требованиям данного руководства.
При установке и эксплуатации устройства соблюдайте общие правила электробезопасности при использовании электроприборов и требования правил электробезопасности.
Чтобы установить ReX 2 Jeweller, выполните следующие действия:
Закрепите монтажную панель SmartBracket с помощью прилагаемых винтов. При использовании других крепежных элементов убедитесь, что они не повредят и не деформируют панель.
При креплении используйте все точки крепления.
Обязательно закрепите перфорированный уголок SmartBracket, чтобы датчик саботажа реагировал на попытки отсоединить устройство.
Не используйте для крепления двустороннюю клейкую ленту. Это может привести к падению усилителя сигнала. Устройство может быть повреждено при ударе.
Подключите кабель питания и, при необходимости, кабель Ethernet к усилителю сигнала. Включите устройство.
Закрепите кабель с помощью пластиковой стопорной пластины. Это снизит риск саботажа, так как оторвать закрепленный кабель гораздо сложнее.
Установите ReX 2 Jeweller на монтажную панель. После установки проверьте состояние датчика саботажа в приложении Ajax, а затем качество крепления панели. Вы получите уведомление, если будет предпринята попытка оторвать усилитель сигнала от поверхности или снять его с монтажной панели.
Закрепите ReX 2 Jeweller на панели SmartBracket с помощью прилагаемых винтов.
Не устанавливайте усилитель сигнала в перевернутом или боковом положении, если он установлен вертикально (например, на стене). При правильном монтаже логотип Ajax хорошо читается в горизонтальном положении.
Техническое обслуживание
Регулярно проверяйте работу ReX 2 Jeweller. Оптимальная периодичность - каждые три месяца. Очищайте корпус от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую ткань, предназначенную для ухода за техникой.
Не используйте для чистки средства, содержащие спирт, ацетон, бензин или другие активные растворители.
Если аккумулятор ReX 2 Jeweller поврежден и вы хотите его заменить, воспользуйтесь следующими инструкциями:
Технические характеристики - ReX 2 Jeweller
Подключение
Jeweller, Wings, Ethernet
Максимальная дальность: до 1700 м (открытая местность)
Приоритет Ethernet при наличии параллельных радиоканалов
Поддержка DHCP и статического IP
Фотоверификация
Поддерживает детекторы с фотоверификацией
Передача изображения через крылья и/или Ethernet
Время передачи зависит от разрешения и канала (например, 640×480 px до 39 с через Wings, до 17 с через Ethernet)
Совместимость
Работает с Hub 2, Hub 2 (2G/4G), Hub 2 Plus, Superior Hub Hybrid (2G/4G)
До 5 ReX 2 Jeweller на один концентратор
Количество устройств: до 99 или 199 (в зависимости от модели концентратора)
Безопасность и протоколы
Протоколы: Jeweller (для событий), Wings (для фотографий)
Двусторонняя связь
Динамическое шифрование ключей
Датчик саботажа (тампер)
Питание
Внешний блок питания: 110-240 В
Резервная батарея: перезаряжаемая, с возможностью выбора режима зарядки (непрерывный/интервальный)
Светодиодная индикация
Белый: соединение активно
Зеленый: соединение по крайней мере по одному каналу + Ethernet
Красный: нет соединения
Мигает каждые 10 с: нет внешнего питания
Установка
Только в помещении
Оптимальный уровень сигнала: 2-3 бара
Не устанавливать на открытом воздухе, вблизи металлических предметов или источников помех (<1 м от маршрутизатора/кабелей)
Техническое обслуживание
Проверка работоспособности: каждые 3 месяца
Чистка сухой мягкой тканью
Спирт, ацетон, бензин и другие растворители запрещены
Доставка и возврат
Доставка:
В процессе оформления заказа вы сможете выбрать наиболее удобное и ближайшее место или пункт доставки. Вы сможете легко просмотреть все ближайшие пункты доставки на карте или выбрать доставку по указанному вами адресу.
Доставка будет сформирована автоматически, как только мы получим оплату за вашу покупку.
Мы выполняем 97 % всех заказов, полученных немедленно, и обеспечиваем максимально быструю доставку, передавая подготовленную посылку курьеру в день получения оплаты.
После этого скорость доставки зависит от поставщика курьерских услуг.
Мы работаем с: посылочной службой Omniva, а также с доставкой по указанному адресу курьером Omniva.
1.
2. Доставка во все посылочные автоматы OMNIVA EUR 2,99
3. КУРЬЕР. Рига и Рижский район, остальная Латвия EUR 6.00
Возврат:
Для нас главное - довольные клиенты.
Мы довольны нашими клиентами. Если вы хотите вернуть товар, пожалуйста, позвоните нам или напишите в Whatsap по телефону +371 200 22 881 или отправьте письмо в свободной форме на адрес info@ledakcijas.lv с указанием номера вашего заказа. Мы будем благодарны, если вы укажете причину возврата. После подтверждения вы или кто-то другой, с кем вы договорились, должны доставить товар в магазин LEDAKCIJAS.LV по адресу: Рига, улица Цесвайнес, 15а, или отправить посылкой Omniva по адресу: Рига, улица Сахарова, 2, Mego, с номером получателя +371 200 22 881 и описанием проблемы.
Мы вернем вам деньги в течение 1 дня - недели после получения возвращенного товара (без учета стоимости доставки). Расходы по возврату товара почтой, курьером или транспортом несет покупатель, за исключением случаев, когда товар бракованный или не соответствует описанию.
Мы рассмотрим проблему и согласуем наилучшее для вас решение. Товар не будет заменен или отремонтирован, если его повреждение вызвано несоблюдением инструкций и условий эксплуатации.
