Описание
NVR - сетевой видеорегистратор
NVR - это сетевой видеорегистратор для домашнего и офисного видеонаблюдения. К устройству могут быть подключены камеры Ajax и IP-камеры сторонних производителей.
Пользователь может просматривать живое и архивное видео в приложениях Ajax. Регистратор сохраняет полученные видеоданные на жестком диске (не входит в комплект поставки) с соответствующими настройками.
Если жесткий диск не установлен, NVR служит только для интеграции IP-камер сторонних производителей в систему Ajax.
⚡ Важно: Используйте только жесткие диски с энергопотреблением не более 7 Вт.
Для подключения к облаку Ajax NVR требуется подключение к Интернету. Устройство подключается к сети с помощью кабеля Ethernet.
Доступные версии
-
NVR (8-ch)
-
NVR (16-ch)
-
NVR DC (8-ch)
-
NVR DC (16-ch)
Основные характеристики
-
Совместимость с камерами Ajax и IP-камерами сторонних производителей.
-
Проверка видеосигнала.
-
Просмотр и загрузка архивных видеозаписей в приложении.
-
Поддержка HD-накопителей объемом до 16 ТБ (в комплект не входят).
-
Безопасное подключение к облаку Ajax Cloud через Ethernet.
-
Функциональные элементы
-

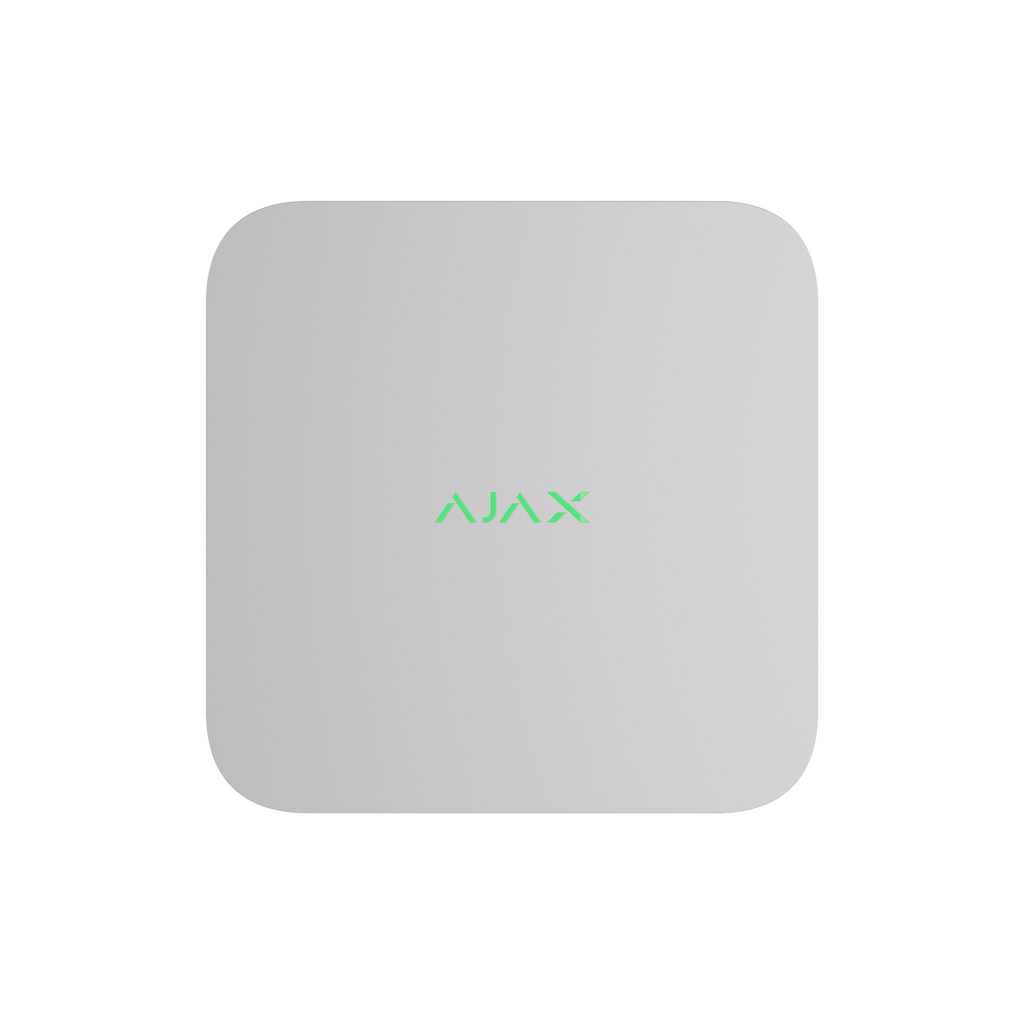

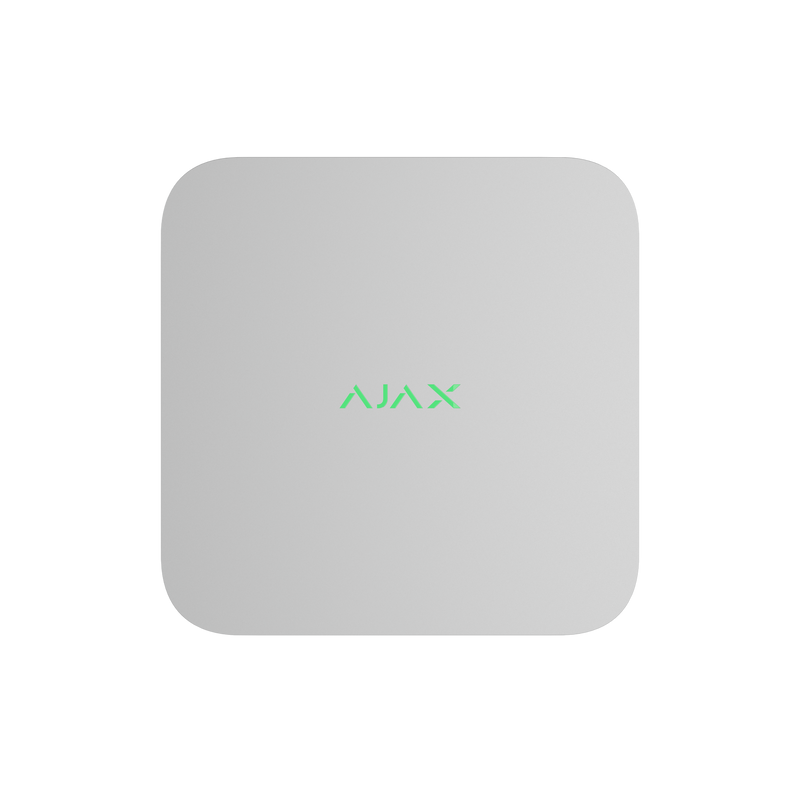

Логотип со светодиодным индикатором - отображает статус устройства.
-
Монтажные отверстия - для крепления панели SmartBracket к поверхности.
-

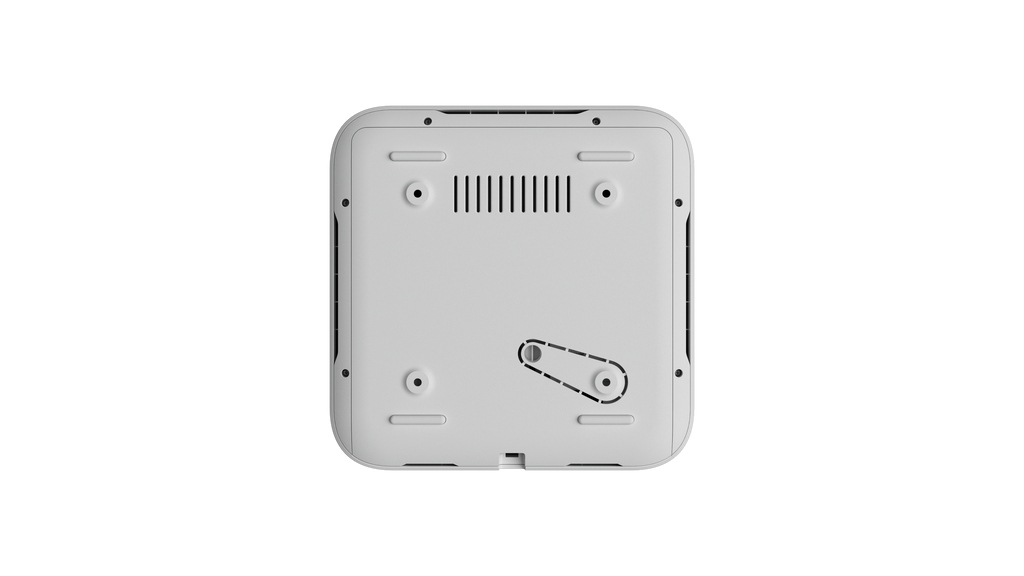

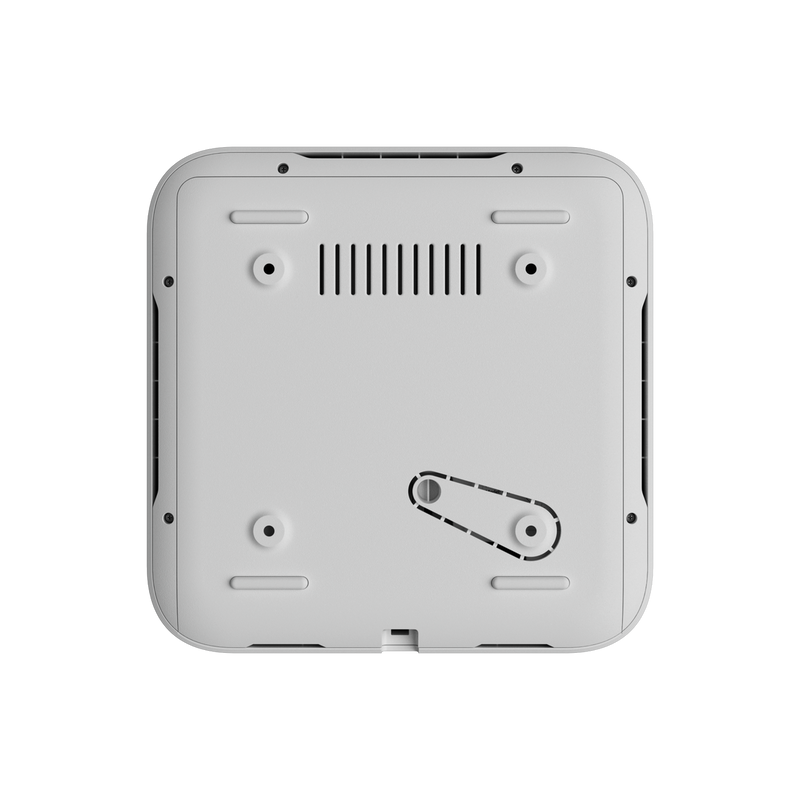

Монтажная панель SmartBracket - для простой и надежной установки.
-
Перфорированная часть на монтажной панели - не отрывайте! Она служит тампером, реагирующим на попытки отсоединить устройство от поверхности.
-
Отверстие для винта фиксации HDD - для надежной фиксации HDD.
-
Замок для жесткого диска.
-
Место для установки HDD - поддерживает HDD объемом до 16 ТБ.
-
QR-код с идентификатором устройства - необходим для подключения видеорегистратора к системе Ajax.
-
Разъем питания.
-
Разъем для подключения жесткого диска.
-
Кнопка сброса параметров.
-
Разъем Ethernet - для подключения к сети.
-
Фиксатор кабеля - для надежной фиксации кабеля.
Принцип работы
NVR - это видеорегистратор, предназначенный для подключения IP-камер сторонних производителей (с протоколами ONVIF и RTSP ) и камер Ajax.
-
Поддерживает установку жесткого диска объемом до 16 ТБ (в комплект не входит).
-
Также может работать без жесткого диска, для интеграции только с камерами.
-
Пользователи могут использовать калькулятор видеоархива для расчета необходимого объема памяти и продолжительности записи.
Возможности сетевого видеорегистратора:
-
Добавление и настройка IP-камер (разрешение, яркость, контрастность и т. д.).
-
Просмотр видео в реальном времени с возможностью увеличения.
-
Просмотр и экспорт архивного видео по хронологии или календарю (если подключен HDD).
-
Выбор типа детекции движения: в камере или в самом NVR.
-
Настройте детектор движения на NVR: зоны, чувствительность.
-
Используйте видеостену, которая объединяет изображения со всех подключенных камер.
-
Создавайте видеосценарии, которые отправляют короткое видео в приложение Ajax при активации детектора.
⚡ Начиная с версии прошивки 2.244, все видео, загружаемые с NVR, имеют цифровую подпись Ajax для проверки подлинности. Для проверки используйте приложение Ajax Media Player.
Интеграция с VMS
NVR можно подключить к сторонним системам управления видео(Milestone, Genetec, Axxon, Digifort) по протоколу ONVIF (начиная с версии прошивки 2.289 ).
Конфигурирование возможно через:
-
Ajax Security System (v3.25+),
-
Ajax PRO: Инструмент для инженеров (v2.25+),
-
Ajax PRO Desktop (v4.20+),
-
Ajax Desktop (v4.21+).
-
-
Выбор места установки сетевого видеорегистратора
Рекомендуется выбрать место установки, где сетевой видеорегистратор будет скрыт от посторонних глаз, например в кладовке. Это поможет снизить риск саботажа. Обратите внимание, что устройство предназначено только для установки внутри помещений.
Устройство выполнено в компактном корпусе с пассивным охлаждением. Если сетевой видеорегистратор установлен в недостаточно проветриваемом помещении, рабочая температура диска памяти может превысить допустимые пределы. Выберите для установки твердую, ровную горизонтальную или вертикальную поверхность и не закрывайте устройство другими предметами.
Следуйте рекомендациям по размещению при проектировании системы Ajax для конкретного объекта. Проектирование и установка системы безопасности должны выполняться профессионалами. Список авторизованных партнеров Ajax доступен здесь.
Где нельзя устанавливать сетевые видеорегистраторы
На открытом воздухе. Это может привести к повреждению сетевого видеорегистратора.
В помещениях с температурой и влажностью, не соответствующими рабочим параметрам.
Установка
Установка сетевого видеорегистратора:
Снимите кронштейн SmartBracket с видеорегистратора, потянув вниз за заднюю панель.
Прикрепите кронштейн SmartBracket к твердой, ровной поверхности с помощью прилагаемых винтов. Используйте не менее двух точек крепления. Обязательно закрепите корпус в перфорированной зоне, чтобы тампер реагировал на попытки демонтажа.
-
Поднимите защелку жесткого диска, нажав на кнопку.
При замене жесткого диска подождите 10 секунд после отключения устройства от источника питания. Жесткий диск содержит быстро вращающиеся диски. Резкие движения или удары могут повредить механизм, что приведет к физическим повреждениям и потере данных.
Не перемещайте и не поворачивайте сетевой видеорегистратор, пока жесткий диск не перестанет вращаться.
- Установите жесткий диск в корпус сетевого видеорегистратора так, чтобы разъемы совпадали.
- Опустите защелку жесткого диска.
- Закрепите жесткий диск в корпусе сетевого видеорегистратора с помощью прилагаемого винта, используя предусмотренную точку крепления.
-
-
Подключите внешний источник питания и Ethernet-соединение.
Подключите устройство к системе.
Вставьте видеорегистратор в держатель SmartBracket.Светодиодный индикатор загорится желтым и станет зеленым при подключении к Интернету. Если соединение с сервером Ajax Cloud не удается, логотип становится красным.
Подключение к системе
Перед подключением устройства
Установите приложение Ajax.
Войдите в свою учетную запись или создайте новую.
Выберите комнату или создайте новую.
Добавьте хотя бы одну виртуальную комнату.
Убедитесь, что комната снята с охраны.Добавить устройство в комнату может только PRO или администратор комнаты с правами конфигурации системы.
Типы учетных записей и права
Добавление комнаты
Откройте приложение Ajax. Выберите помещение, в которое вы хотите добавить сетевой видеорегистратор.
Перейдите на вкладку Устройства и нажмите Добавить устройство.
Отсканируйте QR-код или введите его вручную. QR-код находится на задней стороне корпуса под панелью крепления SmartBracket и на упаковке.
Дайте устройству имя.
Выберите виртуальную комнату.
Нажмите Добавить.
Убедитесь, что NVR включен и имеет доступ в Интернет. Светодиодный логотип должен быть зеленым.
Нажмите Добавить.Добавленное устройство появится в списке устройств приложения Ajax.
NVR работает только с одной комнатой. Чтобы подключить сетевой видеорегистратор к новой комнате, его необходимо вручную удалить из предыдущей комнаты в приложении Ajax.
Добавление IP-камеры к сетевому видеорегистратору
Калькулятор видеоустройств можно использовать для расчета количества камер и сетевых видеорегистраторов, которые можно добавить в комнату.
Добавление IP-камеры автоматически:
Добавление IP-камеры стороннего производителя вручную:
Откройте приложение Ajax. Выберите комнату, в которой подключен сетевой видеорегистратор.
Перейдите на вкладку Устройства.
Найдите сетевой видеорегистратор в списке и нажмите Камеры.
Нажмите Добавить камеру.
Дождитесь сканирования сети и отображения IP-камер, подключенных к локальной сети.
Выберите камеру.
Введите имя пользователя и пароль (указанные в документации к камере), если камера является сторонней, и нажмите Добавить.
Если все введено правильно, появится предварительный просмотр видео с добавленной камеры. В случае ошибки проверьте правильность введенных данных и повторите попытку.
Убедитесь, что видео соответствует подключенной камере. Нажмите кнопку Далее.IP-камера, подключенная к видеорегистратору, появится в списке камер NVR в приложении Ajax.
Восстановление заводских настроек
Чтобы восстановить заводские настройки видеорегистратора, выполните следующие действия:
Выключите устройство, отсоединив блок питания.
Нажмите и удерживайте кнопку сброса.
Включите видеорегистратор, продолжая удерживать кнопку сброса, и дождитесь, пока светодиод не станет фиолетовым. Это займет около 50 секунд.После включения сетевого видеорегистратора с удерживаемой кнопкой сброса светодиодный индикатор станет желтым на 20 с. Затем он погаснет на 30 с и станет фиолетовым. Это означает, что в сетевом видеорегистраторе восстановлены заводские настройки.
Отпустите кнопку сброса.
Значки
Значки указывают на некоторые состояния устройства. Их можно просмотреть в приложении Ajax:
Выберите место в приложении Ajax.
Перейдите на вкладку Устройства.
Найдите NVR в списке.Состояния
В разделе "Состояния" отображается информация об устройстве и его рабочих параметрах. Их можно найти в приложении Ajax:
Выберите комнату в приложении Ajax.
Перейдите на вкладку Устройства.
Найдите сетевой видеорегистратор в списке.Настройки
Чтобы изменить настройки видеорегистратора в приложении Ajax:
Перейдите на вкладку Устройства.
Выберите NVR в списке.
Перейдите в раздел Настройки, нажав на значок шестеренки.
Установите необходимые параметры.
Нажмите Назад, чтобы сохранить настройки.Индикация
Событие - Индикация - Примечание
NVR запускается при подключении к питанию - горит желтым. - Если NVR подключен к Ajax Cloud, индикация меняется на зеленую.
NVR включен и подключен к Интернету. - Горит зеленым.
NVR не подключен к Интернету или не подключен к серверу Ajax Cloud. - Горит красным.В сетевом видеорегистраторе не установлен жесткий диск.
Жесткий диск установлен, но не работает должным образом (например, ошибки форматирования или требуется форматирование). - Мигает зеленым или красным каждую секунду, в зависимости от состояния подключения к серверу Ajax Cloud. Индикация будет продолжаться до тех пор, пока не наступит одно из следующих условий:
Жесткий диск отформатирован/установлен.
Все камеры, подключенные к NVR, настроены на запрет записи на жесткий диск NVR.Техническое обслуживание
Устройство не требует технического обслуживания.
Технические характеристики
Технические характеристики NVR (8-ch)
Технические характеристики NVR (16-ch)
Технические характеристики NVR DC (8-ch)
Технические характеристики NVR DC (16-ch)Соответствие стандартам
Гарантия
Гарантия на продукцию компании Ajax Systems Manufacturing Limited Liability Company действует в течение 2 лет с момента покупки.
Если устройство не работает должным образом, сначала обратитесь в службу технической поддержки Ajax. В большинстве случаев технические проблемы могут быть решены удаленно.
