DoorBell

Video durvju zvans ar iebūvētu mākslīgo intelektu (AI), PIR sensoru un vadību caur lietotnēm. Aprīkots ar divvirzienu balss saziņu, kustības noteikšanu un objektu atpazīšanu. Ar DoorBell lietotāji var skatīt arhivētos video, vērot tiešraides straumi un sarunāties ar apmeklētājiem pie ierīces.

DoorBell pieslēdzas sistēmai caur Wi-Fi un var tikt savienots ar hub kā rezerves komunikācijas kanālu. Ierakstītos video var glabāt Ajax NVR, kas pievienots tai pašai tīklā, vai Ajax Cloud Storage arhīvā atbilstoši abonementam.

Pirkt DoorBell

Funkcionālie elementi

DoorBell

Funkcionālie elementi — DoorBell
- Infrasarkanais (IR) apgaismojums — izmanto video ierakstīšanai tumsā un vājā apgaismojumā.
- Kamera.
- Mikrofons.
- Apkārtējās gaismas sensors.
- Kustības sensora lēca.
- Apļveida LED indikators ap pogu.
- Poga DoorBell zvana nospiešanai.
- SmartBracket montāžas panelis — lai noņemtu paneli, pabīdiet to uz leju.
- Caurumi SmartBracket stiprināšanai pie virsmas vai ķīļveida kronšteina.
- Perforētā montāžas paneļa daļa — tiek aktivizēts tamperis mēģinājuma laikā atvienot ierīci no virsmas. Neplēsiet to nost.
- Caurums ārējā barošanas kabeļa novadīšanai.
- Barošanas poga.
- Tampera poga.
- Spailes ārējā barošanas pieslēgšanai.
- QR kods ar ierīces ID — izmanto ierīces pievienošanai telpai.
- Skaļrunis divvirzienu balss saziņai.
- Fiksācijas skrūve — ierīces nostiprināšanai uz SmartBracket montāžas paneļa.
- Ķīļveida kronšteini.

Ķīļveida kronšteini
- Ķīļveida kronšteins DoorBell pagriešanai 10° uz leju vai uz augšu.
- Ķīļveida kronšteins DoorBell pagriešanai 25° pa labi vai pa kreisi.
- Caurumi ķīļveida kronšteinu stiprināšanai pie virsmas.
- Fiksācijas punkti SmartBracket stiprināšanai pie ķīļveida kronšteiniem ar skrūvēm.
- Caurumi ārējā barošanas kabeļa novadīšanai.
Darbības princips
DoorBell ir aprīkots ar lielu mehānisku pogu, kameru ar IR apgaismojumu, LED indikatoru, kā arī mikrofonu un skaļruni divvirzienu saziņai. Ierīce ļauj redzēt un sarunāties ar apmeklētāju, kurš nospiedis zvanu, kā arī uzraudzīt situāciju pie ieejas.

DoorBell izmanto kameru ar mākslīgā intelekta (AI) atbalstu objektu atpazīšanai. Algoritmi spēj identificēt kustīgus objektus un atšķirt cilvēkus, dzīvniekus vai transportlīdzekļus.

Ierīce ir aprīkota ar gudru IR apgaismojumu, kas nodrošina augstas kvalitātes attēlus pat vājā apgaismojumā. DoorBell automātiski regulē apgaismojuma intensitāti reāllaikā, novēršot pārgaismojumu un ļaujot skaidri saskatīt objektus, kas atrodas gan tuvumā, gan tālumā.

Lai saglabātu ierakstītos video, DoorBell jāpievieno Ajax NVR vai jāaktivizē mākoņa arhīvs.

DoorBell iespējas
- Sazināties ar apmeklētājiem, kuri nospieduši DoorBell pogu.
- Skatīt video tiešraidē ar iespēju pietuvināt attēlu.
- Piekļūt arhīviem, izmantojot ierakstu hronoloģiju un kalendāru (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
- Konfigurēt kustības noteikšanas zonas un regulēt jutīguma līmeni.
- Skatīt Video sienu, kas apvieno visu pievienoto kameru attēlus.
- Ātri piekļūt automatizācijas ierīču vadībai no video atskaņotāja izvēlnes.
- Veidot video scenārijus, kas nosūta īsu video no izvēlētās kameras Ajax lietotnē, kad tiek aktivizēts drošības detektors.
- Lejupielādēt nepieciešamos video ierakstu fragmentus viedtālrunī vai datorā (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
Video ierakstu fragmentiem, kas lejupielādēti no DoorBell ar programmaparatūru 2.228 vai jaunāku, ir Ajax digitālais paraksts, kas apliecina video integritāti. Autentiskumu var pārbaudīt, izmantojot Ajax media player programmatūru.

ONVIF integrācija
DoorBell ar programmaparatūru 2.377 vai jaunāku atbalsta ONVIF autorizāciju un integrāciju ar VMS sistēmām (piemēram, Milestone, Genetec, Axxon, Digifort).

Konfigurēt ONVIF var:
- Ajax Security System lietotnē (no versijas 3.25 vai jaunākas).
- Ajax PRO: Tool for Engineers (no versijas 2.25 vai jaunākas).
- Ajax PRO Desktop (no versijas 4.20 vai jaunākas).
- Ajax Desktop (no versijas 4.21 vai jaunākas).
Video scenāriji
Ajax sistēmā var izmantot IP kameras trauksmju verifikācijai. Video scenāriji ļauj sasaistīt trauksmes ar atbilstošiem video no kamerām objektā.

Kameras var konfigurēt, lai tās reaģētu uz viena, vairāku vai visu pievienoto ierīču trauksmēm. Ja tiek atpazīts kustīgs objekts vai noteikts AI klasificēts objekts, sistēma var automātiski aktivizēt sirēnas.

Video siena
Video sienas cilnē lietotājs var:
- Pārslēgties starp kamerām.
- Meklēt kameras pēc nosaukuma.
- Vadīt PTZ kameras.
- Saglabāt pielāgotus izkārtojumus video skatīšanai.
- Mainīt video attēlošanas secību.
- Izveidot slaidrādes.
Privātuma zonas
Sistēma ļauj paslēpt kadra daļas (piemēram, seifu vai privātus objektus). Privātuma zonā kustības un objekti netiks ne reģistrēti, ne fiksēti.

Konfigurācija Ajax lietotnē:
- Atveriet Ierīces cilni.
- Izvēlieties ierīci vai NVR → Cameras.
- Atveriet Iestatījumi → Privātuma zonas.
- Norādiet vēlamo apgabalu.

Privātuma zonas
- Pieskarieties ikonai un atgriezieties kameras iestatījumos.
- Lietotājs var izveidot līdz četrām privātuma zonām.
Programmaparatūras atjaunināšana
Ja DoorBell ir pieejama jauna programmaparatūras versija, Ajax lietotnēs cilnē Ierīces tiek parādīta ikona.
Administrators vai PRO ar piekļuvi sistēmas iestatījumiem var palaist atjauninājumu, izmantojot ierīces statusus vai iestatījumus. Ekrānā parādītie norādījumi palīdzēs veiksmīgi pabeigt atjaunināšanu.

Darbība ar Ajax hub
Sistēma ļauj konfigurēt rezerves komunikācijas kanālu, lai ierīce turpinātu pārsūtīt notikumus un trauksmes arī tad, ja Wi-Fi tīkls nedarbojas vai ir zudis.

Rezerves komunikācijas kanāls tiek nodrošināts, pievienojot ierīci hub, kas nodrošina savienojumu caur Jeweller un Wings radio protokoliem. Šādā režīmā ierīce var pārsūtīt trauksmes, notikumus un foto verifikācijas, bet tiešraides straume un arhivētie ieraksti Wi-Fi pārtraukuma laikā nebūs pieejami.

Pievienojot DoorBell hub, tā aizņem vienu ierīces slotu.

Savietojamie hub un pastiprinātāji
Lai ierīce darbotos, nepieciešams Ajax hub ar OS Malevich 2.27 vai jaunāku versiju.

Jeweller un Wings datu pārraides protokoli
Jeweller un Wings ir bezvadu datu pārraides protokoli, kas nodrošina ātru un uzticamu divvirzienu komunikāciju starp hub un ierīcēm. DoorBell izmanto šos protokolus kā rezerves komunikācijas kanālu notikumu un foto pārsūtīšanai.

Uzstādīšanas vietas izvēle

DoorBell vislabāk novietot pie ieejas ēkā vai apsargājamā teritorijā. Tas ļauj apmeklētājiem nospiest zvanu, bet lietotājiem — redzēt un sazināties ar apmeklētājiem, kā arī uzraudzīt situāciju pie ieejas.

Ierīce paredzēta uzstādīšanai 1,2–1,5 m augstumā no grīdas. Tā jāuzstāda uz līdzenas, vertikālas virsmas. Tas nodrošina drošu nostiprinājumu un palīdz izvairīties no kļūdainiem tampera trauksmes signāliem.

Atkarībā no uzstādīšanas vietas un augstuma iespējams izmantot ķīļveida kronšteinus, lai pielāgotu ierīces leņķi. Tas ir nepieciešams, lai kustības sensors un kamera nodrošinātu pareizu pārklājumu.

Izvēloties DoorBell uzstādīšanas vietu, ņemiet vērā šādus parametrus:

Wi-Fi signāla stiprums.
Jeweller un Wings signāla stiprums (ja ierīce ir savienota ar hub).
Objektu vai konstrukciju klātbūtne, kas var aizsegt ierīces redzamību.

Sistēmas projektēšanu un uzstādīšanu drīkst veikt tikai sertificēti speciālisti.

Signāla stiprums

Signāla stiprums tiek noteikts pēc nenosūtīto vai bojāto datu pakešu skaita noteiktā laika periodā.

Ajax lietotnēs, cilnē Ierīces:

Wi-Fi signāla stiprumu norāda ikona .
Savienojuma ar hub signāla stiprumu norāda ikona .

Signāla līmeņi:

3 joslas — lielisks signāls.
2 joslas — labs signāls.
1 josla — vājš signāls, stabila darbība nav garantēta.
Pelēka ikona — nav signāla.

Nedrīkst uzstādīt ierīci:

Vietās ar temperatūru vai mitrumu ārpus pieļaujamajām robežām (var sabojāt ierīci).
Vietās, kur objekti vai konstrukcijas aizsedz kameras redzamību.
Vietās ar vāju vai nestabilu Wi-Fi signālu.
Vietās ar vāju vai nestabilu Jeweller vai Wings signālu (ja savienota ar hub).
Tiešos saules staros (tas var izraisīt pārkaršanu un elektronikas bojājumus).

Uzstādīšana

Pirms DoorBell uzstādīšanas pārliecinieties, ka esat izvēlējies optimālu vietu, kas atbilst šīs rokasgrāmatas prasībām.

Pievienojot ārējo barošanas avotu un lietojot DoorBell, ievērojiet vispārīgos elektrisko iekārtu drošības noteikumus, kā arī normatīvo aktu prasības par elektroapgādes drošību.

DoorBell ir aprīkots ar spailēm ārējā barošanas avota pieslēgšanai:

12–24 V⎓
16–24 V~, 50/60 Hz

Barošanas parametri

Parametrs	12 V⎓	24 V⎓	16 V~	24 V~
Savienojums bez vadu zvana
Min. strāva, A	1	0,5	0,6	0,4
Min. jauda, W vai VA	12	12	10	10
Maks. kabeļa pretestība, Ω	3	5	3	5
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	57	94	57	94
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	90	150	90	150
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	143	239	143	239
Savienojums ar vadu zvanu
Min. strāva, A	3	3	0,6	0,4
Min. jauda, W vai VA	36	72	10	10
Maks. kabeļa pretestība, Ω	1	3	1	3
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	19	57	19	57
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	30	90	30	90
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	48	143	48	143

Komplektācijā ir iekļauts BellKit, kas ļauj DoorBell savienot ar mehānisko vai digitālo vadu zvanu telpās.

Ieteicams izmantot atbilstošo ķīļveida kronšteinu, lai pielāgotu kameras redzamības leņķi. Komplektā ir divi kronšteini:

pirmais ļauj pagriezt DoorBell 10° uz augšu vai leju,
otrais — 25° pa labi vai pa kreisi.

Uzstādīšanas soļi:

Atvienojiet ārējā barošanas avota kabeli no sprieguma.
Noņemiet SmartBracket montāžas paneli no ierīces: vispirms atskrūvējiet fiksācijas skrūvi un pabīdiet paneli uz leju.
Ja nepieciešams, piestipriniet atbilstošo ķīļveida kronšteinu pie SmartBracket un nostipriniet ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.
Novadiet barošanas kabeli caur SmartBracket paneli.
Pagaidu stiprināšanai izmantojiet divpusējo līmlenti vai citus pagaidu fiksatorus.

Svarīgi! Divpusējā līmlente paredzēta tikai pagaidu uzstādīšanai. Ierīce var atdalīties no virsmas jebkurā laikā. Šādā gadījumā tamperis netiks aktivizēts, ja ierīce tiks noņemta.

Pievienojiet un droši nostipriniet vadus spailēs. Uzticamam savienojumam izmantojiet komplektā esošos vadus ar U-veida spailēm.

Uzstādīšanas pabeigšana

Ieslēdziet ārējo barošanas avotu.
Pievienojiet DoorBell sistēmai.
Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pārbaudiet ierīces darbību un kameras skata leņķus.
Ja kameras leņķi ir pareizi un ierīce darbojas kā paredzēts, noņemiet ierīci no SmartBracket.
Nostipriniet SmartBracket paneli vai ķīļveida kronšteinu pie virsmas ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.

Svarīgi! Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli vai ķīļveida kronšteinu.

Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pievilkiet fiksācijas skrūvi ierīces korpusa apakšā. Tā nodrošina drošāku nostiprinājumu un pasargā ierīci no ātras demontāžas.

Savienošana ar vadu zvanu

Lai savienotu DoorBell ar vadu zvanu, nepieciešams uzstādīt BellKit atbilstoši zemāk norādītajai elektroinstalācijas shēmai.

Savienošana ar vadu zvanu, izmantojot BellKit

Savienojot DoorBell ar vadu zvanu, izmantojot BellKit, nepieciešams jaudīgāks barošanas avots, lai nodrošinātu stabilu ierīces darbību.

Ieteicamie barošanas bloki:

DC: 12–24 V, 3 A vai vairāk.
AC: 16–24 V, 10 VA vai vairāk.

Zemāk pieejamas elektroinstalācijas shēmas DoorBell savienošanai ar konkrētu modeļu vai tipu vadu zvaniem.

Savienojums ar vadu zvanu Ajax lietotnē

Kad DoorBell un BellKit ir pievienoti vadu zvanam, nepieciešams konfigurēt zvana savienojumu Ajax lietotnē.

Pirms konfigurēšanas pārliecinieties, ka DoorBell ir pievienots sistēmai.

Konfigurēšanai:

Atveriet cilni Ierīces.
Izvēlieties DoorBell no saraksta. Ja tas ir pievienots tīkla videoreģistratoram (NVR), atveriet sadaļu Kameras.
Divas reizes pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Chime settings.
Parametrā Chime type izvēlieties Mechanical chime vai Digital chime, atbilstoši pievienotā zvana tipam.
Ja nepieciešams, pielāgojiet Alert duration laiku.
Pieskarieties Saglabāt, lai piemērotu iestatījumus.

Pievienošana sistēmai

Pirms pievienošanas:

Instalējiet Ajax lietotni.
Pieslēdzieties savam kontam vai izveidojiet jaunu.
Izvēlieties telpu (Space) vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālo telpu.
Pārliecinieties, ka sistēma ir atbruņota.

Ierīci telpai var pievienot tikai PRO vai administrators ar konfigurēšanas tiesībām.

Pievienojot DoorBell telpai

Pirms pievienošanas pārliecinieties, ka:

DoorBell uzstādīšanas vietu pārklāj Wi-Fi signāls.
Ārējais barošanas avots ir pieslēgts.
Jūs atrodaties blakus DoorBell ar viedtālruni, kurā uzstādīta Ajax lietotne.
Jums ir pieejama Wi-Fi tīkla parole.

DoorBell darbojas tikai ar 2,4 GHz Wi-Fi tīkliem.

Pievienošanas soļi:

Atveriet Ajax lietotni, izvēlieties telpu.
Dodieties uz cilni Ierīces un pieskarieties Pievienot ierīci.
Noskenējiet QR kodu vai ievadiet ierīces ID manuāli (atrodas uz ierīces korpusa un uz iepakojuma).
Piešķiriet ierīcei nosaukumu.
Izvēlieties virtuālo telpu un drošības grupu (ja aktivizēts Grupu režīms). Pieskarieties Pievienot ierīci.
Nospiediet barošanas pogu, lai ieslēgtu DoorBell. Kad indikators mirgo zilā krāsā, pieskarieties Tālāk.
- Ja ierīce nekad nav bijusi pievienota Wi-Fi, tā aktivizēs Access Point (AP) režīmu, un viedtālrunis lūgs pieslēgties AP. Pieskarieties Savienot.
- Ja ierīce jau iepriekš bijusi pievienota Wi-Fi, tā automātiski pieslēgsies tīklam, un redzēsiet tiešraides attēlu.
Izvēlieties vajadzīgo Wi-Fi tīklu un ievadiet paroli. Pagaidiet, līdz DoorBell pieslēdzas.
Pieskarieties Pabeigt, lai pievienotu ierīci.

DoorBell parādīsies Ajax lietotnes ierīču sarakstā.

Ierīci var pievienot tikai vienai telpai. Lai pievienotu jaunai telpai, tā vispirms manuāli jānoņem no vecās.

Pievienošana Ajax NVR

Ja DoorBell jau pievienots telpai, to var savienot ar Ajax NVR.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties NVR un pieskarieties Kameras.
Pieskarieties Pievienot kameru un pagaidiet, līdz tīkls tiek noskenēts.
Izvēlieties DoorBell no saraksta.
Piešķiriet nosaukumu, izvēlieties telpu un grupu.
Pieskarieties Pabeigt un pēc pievienošanas — Aizvērt.

Pievienošana Ajax hub

DoorBell var izmantot arī kā rezerves komunikācijas kanālu ar hub, izmantojot Jeweller un Wings protokolus.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties DoorBell. Ja pievienots NVR, atveriet sadaļu Kameras.
Divreiz pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Savienojums.
Izvēlieties Rezerves radio kanāls.
Pieskarieties Iestatīt un izvēlieties pievienoto hub.
Pieskarieties Savienot.

Pēc pievienošanas ieteicams palaist Jeweller un Wings signāla stipruma testus.

Ikonas Ajax lietotnē

Ajax lietotnē ikonas parāda dažādus DoorBell darba stāvokļus. Tās var pārbaudīt cilnē Ierīces.

Papildu pakalpojumi ir aktivizēti atbilstoši abonementam.
Wi-Fi signāla stiprums. Rāda signāla stiprumu caur Wi-Fi sakaru kanālu. Ieteicamā vērtība — 2–3 stabiņi.
Nav Wi-Fi signāla.
Rezerves kanāla signāla stiprums. Rāda signāla stiprumu starp hub un ierīci. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums caur Jeweller ir zaudēts.
Ierīces akumulatora uzlādes līmenis.
Zems akumulatora uzlādes līmenis.
Ierīces akumulatora kļūda.
Ierīces akumulatora temperatūra ir ārpus normas.
Nakts režīms.
Nav pieejas ierīces video attēlam.
Ierīce darbojas caur radiosignāla pastiprinātāju.
Pieejams programmaparatūras atjauninājums. Atveriet ierīces stāvokļus vai iestatījumus, lai skatītu aprakstu un palaistu atjaunināšanu.
Programmaparatūras instalācija neizdevās.
ONVIF savienojums ir aktivizēts.

DoorBell stāvokļi (States)

DoorBell stāvokļi ietver informāciju par ierīci un tās darbības parametriem. Tos var apskatīt Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.

Parametrs	Nozīme
Papildu pakalpojumi	Pieejams tikai Ajax PRO lietotnēs. Parāda abonementā aktivizētos pakalpojumus un uzņēmuma kontaktus.
Kļūme	Atver sarakstu ar ierīces kļūdām (redzams tikai, ja konstatēta kļūme).
Programmaparatūras atjauninājums	Jauna versija pieejama / Lejupielāde / Instalēšana / Neizdevies atjaunināt.
Wi-Fi signāla stiprums	Wi-Fi kanāla signāls. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums (Wi-Fi)	Online — ierīce pievienota tīklam; Offline — nav savienojuma.
Savienojums ar NVR	Online — ierīce pievienota NVR; Offline — nav savienojuma.
Jeweller signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Jeweller	Online — ierīce pievienota; Offline — nav savienojuma.
Wings signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Wings	Online — ierīce pievienota; Offline — nav savienojuma.
Savienojums ar radiosignāla pastiprinātāju	Online — ierīce pievienota; Offline — nav savienojuma.
Glabāšanas vieta	Parāda pievienotos datu glabāšanas resursus: Mākonis vai NVR cietais disks.
Mākoņa arhīvs	Not activated — nav aktivizēts; Activated — aktivizēts.
Ārējā barošana	Connected — pievienota; Disconnected — nav pievienota.
Akumulatora uzlādes līmenis	OK / Zems / Kļūda / Temperatūra ārpus normas.
Vāciņš (tamper)	Open — ierīce noņemta vai bojāta; Closed — normāls stāvoklis.
Izšķirtspēja	Pašreizējais kameras izšķirtspējas iestatījums.
Kadru ātrums	Pašreizējais video FPS.
Bitu pārraides ātrums	Pašreizējais bitu ātrums.
Video kodeks	Pašreizējais kodeks (H.264).
Kustības detektēšana (attēla analīze)	On / Off / Kļūme kameras detektorā.
Objektu noteikšana	Human / Pet / Vehicle / Off.
Kustības noteikšana ar PIR	On / Off.
ONVIF integrācija	Rāda ONVIF savienojuma statusu (redzams, ja aktivizēts).
Skatīšanās atļaujas	Rāda lietotāju skaitu ar piekļuvi video.
Darbības laiks	Laiks kopš pēdējās restartēšanas.
Programmaparatūra	Ierīces programmaparatūras versija.
Ierīces ID	Ierīces identifikators (pieejams arī uz QR koda un iepakojuma).
Ierīces Nr.	Ierīces numurs (tiek nodots CMS avārijas vai notikuma gadījumā).

DoorBell iestatījumi (Settings)

Lai mainītu DoorBell iestatījumus Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.
Atveriet Iestatījumi.
Uzstādiet nepieciešamos parametrus.
Nospiediet Atpakaļ, lai saglabātu jaunos iestatījumus.

Iestatījums	Nozīme
Nosaukums	Ierīces nosaukums (redzams sarakstā, SMS un paziņojumos). Līdz 24 latīņu vai 12 kirilicas simboliem.
Istaba	Virtuālās telpas izvēle, kurai piešķirts DoorBell.
Ieslēgt Nakts režīmā	Kad sistēma pārslēdzas Nakts režīmā, ierīce automātiski tiek apsardzē.
Ierakstīšanas preferences	Ieraksta režīms katrai glabātuvei: Pēc notikuma/scenārija, Nepārtraukti, Nekad. Ierakstīšana bruņošanas režīmā: Bruņots / Vienmēr.
Paziņojumi no kameras detektoriem	Atver izvēlni ar paziņojumu iestatījumiem.
Detektēšana	Atver izvēlni ar detektēšanas iestatījumiem.
Video plūsma	Atver izvēlni ar video plūsmas iestatījumiem.
Attēls	Atver izvēlni ar attēla kvalitātes iestatījumiem.
Audio	Audio iestatījumi: Ieraksts/atspēle ar skaņu, kodeks, bitu ātrums, paraugu ņemšanas ātrums, mikrofona jutība, skaļrunis divvirzienu saziņai.
Privātuma zonas	Atļauj noteikt zonas, kuras video netiek parādītas (aizsegtas ar melnu laukumu).
Programmaparatūras atjauninājums	Iespējo ierīces programmaparatūras atjaunošanu, ja pieejama jauna versija.
Savienojums	Atver savienojuma iestatījumus: Wi-Fi vai Rezerves radio kanāls (Jeweller, Wings).
Zvaniņa iestatījumi	Izvēle: Mehāniskais / Digitālais zvaniņš vai izmantošana caur hub sirēnu.
Arhīvs	Maksimālais glabāšanas dziļums (1–360 dienas vai bezlimita). Ļauj formatēt mākoņa arhīvu.
Serviss	Atver servisa iestatījumus.
Jeweller signāla stipruma tests	Testa režīms, lai noteiktu signāla stiprumu ar hub/pastiprinātāju (pieejams tikai, ja pievienots hub).
Wings signāla stipruma tests	Testa režīms, lai noteiktu foto pārraides signāla stiprumu ar hub/pastiprinātāju.
Ziņot par problēmu	Atļauj aprakstīt problēmu un nosūtīt ziņojumu atbalstam.
Uzraudzība	Pieejams tikai PRO lietotnēs: CMS zonas numurs; vai nosūtīt notikumu uz CMS.
Lietošanas pamācība	Atver DoorBell lietotāja rokasgrāmatu lietotnē.
Atvienot no NVR	Atvieno ierīci no NVR (ja ir savienota).
Dzēst ierīci	Dzēš visas iestatījumu konfigurācijas un atvieno ierīci no sistēmas, NVR un hub.

Paziņojumi no kameras detektoriem

Iestatījums	Nozīme
Paziņot, ja noteikts	Izvēle, par ko sūtīt paziņojumus un aktivizēt sirēnas: Cilvēks, Dzīvnieks, Transportlīdzeklis, Jebkura kustība (attēla analīze vai PIR).
Apstiprināt ar PIR sensoru	Paziņojums tiek sūtīts tikai tad, ja objektu atpazīst gan kamera, gan PIR sensors.
Kad paziņot	Tikai bruņotā režīmā vai vienmēr.
Līdzīgu notikumu intervāls	30 s – 8 h (noklusējuma vērtība 3 min).
Objekta noteikšanas ilgums	Laiks, cik ilgi objektam jābūt redzes laukā, lai sūtītu paziņojumu: Tūlītēji vai 2–5 s (noklusējums — 2 s).

Detektēšanas iestatījumi

Iestatījums	Nozīme
Kustības noteikšana ar PIR	Izmanto iebūvēto PIR sensoru kustības detekcijai.
PIR sensora jutība	Zema — ir iespējami traucējumi; Normāla — noklusējuma; Augsta — nav šķēršļu, jūtīgi pret jebkuru kustību.
Kustības noteikšana ar kadru analīzi	Aktivizē kameras iebūvēto programmatūras kustības detekciju.
Kustības noteikšanas iestatījumi	Zonas, jutība, objekta aizņemtā laukuma lielums.
Objektu noteikšana	Aktivizē cilvēku, dzīvnieku, transportlīdzekļu atpazīšanu.
Objektu noteikšanas iestatījumi	Zonas, jutība, atsevišķa precizitāte katram objektam.

Video plūsmas iestatījumi

Galvenā plūsma (Mainstream)

Kodeks: H.264
Izšķirtspēja: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
Bitrate: iestatāms kb/s
GOP garums: 1–250
Kvalitāte: 0–100

Apakšplūsma (Substream)

Kodeks: H.264
Izšķirtspēja: 720 × 480, 720 × 576, 1024 × 576
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
GOP garums: 1–250
Kvalitāte: 0–100

Attēla iestatījumi

Spilgtums, Kontrasts, Asums, Krāsu piesātinājums
WDR (plaša dinamika): ieslēgt/izslēgt
Dienas/Nakts režīms (IR filtrs): Dienas / Nakts / Automātisks
Pārslēgšanās slieksnis: agrs rīts/vēls vakars, vidējs, vēls rīts/agrā nakts
IR apgaismojums: Auto / Manuāls / Izslēgts
IR intensitāte: regulējama manuālā režīmā

Servisa iestatījumi

Iestatījums	Nozīme
Laika zona	Lietotāja definēta laika zona.
LED indikācija pie kustības	LED mirgo, ja PIR sensors uztver kustību.
Skaņa, nospiežot pogu	Ierīce atskaņo signālu, kad tiek nospiesta poga.
ONVIF savienojums	Konfigurēšana integrācijai ar trešo pušu VMS.
Servera savienojums (aizture)	30–600 s aizture, lai izvairītos no kļūdainiem notikumiem par servera atslēgšanos.
Mākoņa aptaujas intervāls	30–300 s. Īsāks intervāls — ātrāka savienojuma zuduma noteikšana.
Paziņot bez sirēnas	Brīdinājums par servera savienojuma zudumu ar parastu skaņu, nevis sirēnu.

Indikācija

Notikums	Indikācija	Piezīme
Ierīces ieslēgšana.	LED iedegas zaļš apmēram uz 2,5 s.	—
Ierīce startējas.	LED iedegas oranžs lokveida režīmā.	Indikācija ilgst, līdz ierīce tiek pilnībā iedarbināta.
Ierīce darbojas piekļuves punkta (AP) režīmā.	LED iedegas balts lokveida režīmā, līdz AP ir aktivizēts, pēc tam nepārtraukti mirgo zils.	Indikācija ilgst, līdz ierīce pieslēdzas Wi-Fi.
Savienojums ar Ajax Cloud veiksmīgs.	LED iedegas zaļš apmēram uz 3,5 s.	—
Savienojums ar Ajax Cloud neizdevās.	LED iedegas sarkans apmēram uz 1 s.	Indikācija pieejama tikai ierīces uzstādīšanas laikā.
Ierīces izslēgšana.	LED iedegas sarkans apmēram uz 3 s, pēc tam sarkans lokveida režīmā, līdz ierīce izslēdzas, un tad trīs reizes strauji mirgo sarkans.	—
DoorBell pogas nospiešana.	LED iedegas balts lokveida režīmā uz 30 s vai līdz lietotājs atbild lietotnē.	—
Divvirzienu balss saziņa notiek.	LED deg balts nepārtraukti ar 50% spilgtumu.	—
PIR sensors fiksē kustību.	LED iedegas balts apmēram uz 2,5 s ar 50% spilgtumu.	—
Sabotāžas trauksme/atjaunošana, kad sistēma ir atbruņota.	LED iedegas zaļš apmēram uz 1,5 s.	—
Sabotāžas trauksme, kad sistēma ir bruņota.	LED nepārtraukti mirgo sarkans.	Indikācija turpinās, līdz sistēma tiek atbruņota.
Ierīces jaunās programmaparatūras lejupielāde.	LED iedegas zaļš divreiz un nodziest ik pēc 3 s.	—
Ierīces programmaparatūra tiek atjaunināta.	LED deg zaļš nepārtraukti.	Indikācija ilgst, līdz atjaunināšana pabeigta.
Ierīce tiek atjaunota rūpnīcas iestatījumos.	LED mirgo violets ik pēc 1,5 s.	—

Traucējumi

Kad ierīce konstatē darbības traucējumus, Ajax lietotnē uz ierīces ikonas augšējā kreisajā stūrī parādās skaitītājs.
Visus traucējumus var apskatīt sadaļā Ierīces stāvokļi (Device states).
Lauki ar konstatētām kļūdām tiek iezīmēti sarkanā krāsā.

Traucējumi

Traucējumu paziņojumi tiek parādīti, ja:

Ierīce ir zaudējusi savienojumu ar serveri.
Ierīces temperatūra ir ārpus pieļaujamajām robežām.
Ierīces vāciņš ir atvērts (aktivizēts tamperis).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Jeweller (iespējams, ja ierīce ir pārī ar centrāli).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Wings (iespējams, ja ierīce ir pārī ar centrāli).
Ierīces akumulators ir zems.

Apkope

Regulāri pārbaudiet ierīces darbību.
Ja tiek novērots attēla kvalitātes pasliktinājums (izplūdums, aptumšošanās), pārbaudiet, vai kamera nav netīra.
Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu, sausu drānu.
Aizliegts lietot līdzekļus, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.
Objektīvu tīriet īpaši uzmanīgi, jo skrāpējumi var radīt sliktu attēla kvalitāti un kameras atteici.

Garantija

Ražotājs: SIA “Ajax Systems Manufacturing”
Garantijas termiņš: 2 gadi no iegādes dienas.
Ja ierīce nedarbojas pareizi, vispirms jāsazinās ar atbalsta dienestu — lielākā daļa tehnisko problēmu tiek atrisinātas attālināti.

EZVIZ

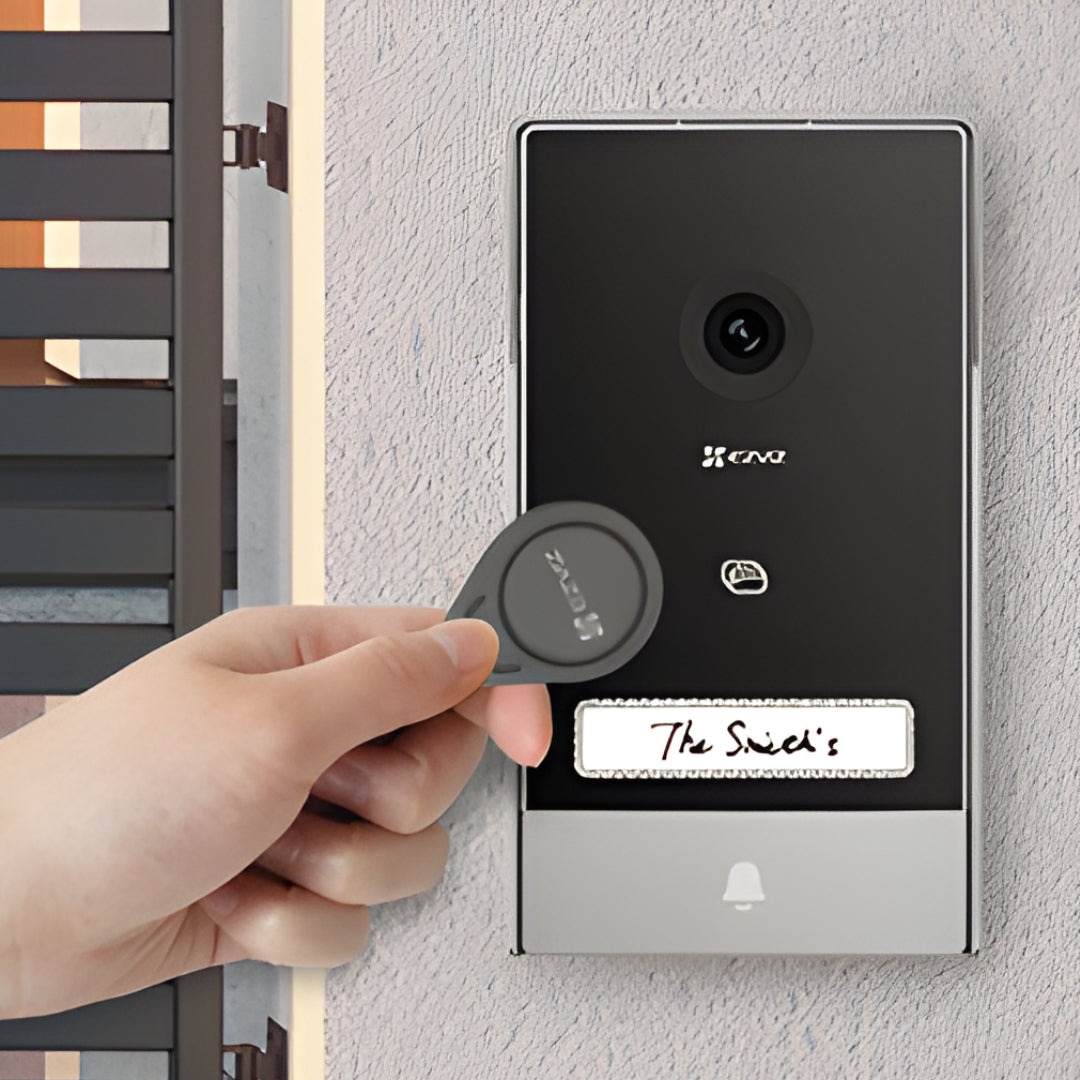

HP7 Viedais Ezviz Domofons ar monitoru un slēdzenes atvēršanas funkciju

SKU: 318500185

€249,99

Inovatīva un ērta ierīce mājas piekļuvei un uzraudzībai.

Ir laiks nomainīt veco standart-domofonu pret EZVIZ HP7. Viedais domofons piedāvā ērtu veidu, kā māju īpašniekiem uzraudzīt to, kas notiek mājas tuvumā, sarunāties un attālināti atvērt durvis apmeklētājiem, pat ja paši īpašnieki nav mājās.

Uzlabota mājas drošība - piedāvā 2-in-1 ārējo kameru un mikrofonu, kas nodrošina lielisku attēla kvalitāti un iespēju sarunāties. Ar domofona palīdzību ne tikai var redzēt kas notiek dotajā momentā, bet arī ieraksta izcilas kvalitātes video, pateicoties 2k izšķirtspējai.

Gudrā cilvēku atpazīšana nodrošina to, ka vienmēr būsiet informēti par to, kad kāds apmeklē jūsu īpašumu.

Domofona kamerai ir 162° skatleņķis un pilnam sirdsmieram, diennakts tumšajās stundās, ar infrasarkanās nakts redzamības palīdzību, iespējams redzēt līdz pat 5m attālumā. Iespējams arī iestatīt dažādas uztveres zonas un jūtību, kas nozīme, ja ir kāda vieta, ko ir nepieciešams īpaši uzraudzīt, EZVIZ aplikācijā būs iespējams uzstādīt sev vislabāk tīkamos iestatījumus.

Privātuma saglabāšanas nolūkos, aplikācijā ir iespējams uzstādīt zonas, kuras nefilmēt, kā arī nodrošināt to, ka ieraksts notiek tikai pamērotos brīžos

Domfons piedāvā funkciju - balss maskēšanu, jeb balss tembra pārveidi, lai svešinieki, kas apmeklē jūsu īpašumu nenojaustu jūsu identitāti, brīdi, ja tiek veikta saruna caur šo ierīci.

Domofona īpašības:

2K izšķirtspēja
Gudra cilvēku kustību detektēšana
Ūdensizturīgs dizains
7 collu krāsu skārienjutīgs ekrāns
Divvirzienu saruna (Pieejama balss tembra pārveidošana, lai saglabātu mājas īpašnieka identitāti)
Attālināta durvju/vārtu atslēgšana
Iebūvēts durvju zvans ar vairākām melodijām
Atbalsta 2,4 / 5 GHz divjoslu Wi-Fi
2 vadu savienojums
Gudrā RFID atslēgas atbloķēšana (3 marķētāji iekļauti)
Atbalsta microSD karti (līdz 512 GB) un EZVIZ CloudPlay glabāšanu
Izstrādāts, lai būtu uzticams mājām un villām

Ierīci ir ērti pieslēgt internetam un pārvaldīt izmantojot EZVIZ aplikāciju.

EZVIZ

EZVIZ HP5 2 vadu video domofona komplekts, 1080p, 17,8 cm, Wi-Fi

SKU: 318500204

€179,99

Apraksts:

Pilns viedā video domofona komplekts

EZVIZ HP5 ir viedā mājas video domofona sistēma, kas apvieno 1080p āra kameru, durvju zvanu, divvirzienu saziņu un 17,8 cm krāsu skārienekrānu. Sistēma ļauj redzēt apmeklētājus, sarunāties ar tiem un vadīt saderīgu elektrisko slēdzeni vai vārtus gan no iekštelpu monitora, gan attālināti EZVIZ lietotnē.

1080p kamera ar 134° skata leņķi

Āra panelī integrēta kamera ar 1920 × 1080 pikseļu izšķirtspēju, 2,0 mm F1.6 objektīvu un 134° diagonālo skata leņķi. Automātiskais IR filtrs un divas 850 nm infrasarkanās gaismas diodes nodrošina nakts redzamību līdz 6 m. 2D un 3D digitālā trokšņu samazināšana palīdz iegūt skaidrāku attēlu dažādos apgaismojuma apstākļos.

17,8 cm krāsu skārienekrāns

Iekštelpu monitors aprīkots ar 17,8 cm skārienekrānu ar 1024 × 600 pikseļu izšķirtspēju. Tajā var skatīt tiešraidi un ierakstus, atbildēt uz video zvaniem, sarunāties ar apmeklētāju un vadīt pievienotu slēdzeni vai vārtus. Pieejami līdz 20 zvana signāliem.

Divvirzienu audio un attālināta vadība

Iebūvētais mikrofons un skaļrunis nodrošina divvirzienu saziņu. Izmantojot EZVIZ lietotni, uz apmeklētāja zvanu iespējams atbildēt arī ārpus mājas, skatīt tiešraidi un autorizēti atvērt durvis vai vārtus. Pieejama arī balss pārveidošanas funkcija papildu privātumam.

Trīs durvju atvēršanas veidi

Saderīgu elektrisko slēdzeni iespējams atvērt ar komplektā iekļautu RFID karti, no iekštelpu monitora vai attālināti EZVIZ lietotnē. Komplektā ir 2 RFID kartes. Āra panelim paredzēti atsevišķi pieslēgumi elektriskajai slēdzenei un automatizētiem vārtiem.

2 vadu savienojums

HP5 paredzēts vienkāršai 2 vadu instalācijai un ir saderīgs arī ar piemērotām 4 vadu sistēmām. Maksimālais savienojuma attālums atkarīgs no izmantotā kabeļa: ar 2 × 0,75 mm² kabeli līdz 50 m, ar 2 × 1,5 mm² kabeli līdz 100 m, bet ar piemērotu vīto pāri līdz 120 m. Tas padara komplektu piemērotu arī vecāku domofonu sistēmu nomaiņai.

Divjoslu Wi-Fi savienojums

Iekštelpu monitors atbalsta 2,4 GHz un 5 GHz Wi-Fi, nodrošinot savienojumu ar mājas tīklu un EZVIZ lietotni. Ražotāja oficiālajā specifikācijā norādīti IEEE 802.11b/g/n/ac standarti.

Ierakstu glabāšana līdz 512 GB

Ierakstus iespējams saglabāt microSD atmiņas kartē līdz 512 GB. Tiek atbalstīta arī EZVIZ CloudPlay mākoņkrātuve, ja pakalpojums pieejams konkrētajā reģionā. H.265 un H.264 video kompresija palīdz efektīvāk izmantot atmiņas vietu un tīkla joslas platumu.

Āra apstākļiem piemērots durvju panelis

Āra panelis ir izstrādāts lietošanai ārpus telpām un aprīkots ar aizsargvāku. Tā darba temperatūras diapazons ir no -30 °C līdz +60 °C, savukārt iekštelpu monitora darba temperatūra ir no -10 °C līdz +45 °C.

Komplektācija

Komplektā ietilpst 17,8 cm iekštelpu monitors, monitora sienas stiprinājums, barošanas adapters, āra domofona panelis, montāžas šabloni, 2 RFID kartes, 2 vārdu kartītes, skrūvgriezis, 2 skrūvju komplekti, vadi un savienotāji, 24 V DC barošanas savienojuma kabelis, dokumentācija un ātrās uzstādīšanas instrukcija.

Produkta specifikācija:
Ražotājs: EZVIZ
Modelis: HP5
Modeļa kods: CS-HP5-R100-1W2TFC
Tirgotāja ražotāja kods: CS-HP5
EAN: 6941545632803
Tips: viedais video domofona komplekts
Savienojums starp āra paneli un monitoru: 2 vadi, saderīgs arī ar piemērotām 4 vadu sistēmām
Kameras sensors: 1/2,7" Progressive Scan CMOS
Maksimālā video izšķirtspēja: 1920 × 1080 pikseļi
Objektīvs: 2,0 mm, F1.6
Skata leņķis: 134° diagonāli
Nakts redzamība: līdz 6 m
Infrasarkanā gaisma: 850 nm × 2
Video kompresija: H.265 / H.264
Kadru ātrums: līdz 15 kadriem/s
Trokšņu samazināšana: 2D / 3D DNR
Iekštelpu ekrāna diagonāle: 17,8 cm
Ekrāna izšķirtspēja: 1024 × 600 pikseļi
Ekrāna tips: krāsu skārienekrāns
Divvirzienu audio: jā
RFID atvēršana: jā
RFID kartes komplektā: 2 gab.
Attālināta atvēršana ar lietotni: jā
Atvēršana no iekštelpu monitora: jā
Vārtu vadība: jā
Wi-Fi frekvences: 2,4 GHz / 5 GHz
Wi-Fi standarti: IEEE 802.11b/g/n/ac
Atmiņas karte: microSD līdz 512 GB
Mākoņkrātuve: EZVIZ CloudPlay
Zvana signālu skaits: līdz 20
Āra paneļa darba temperatūra: -30 °C līdz +60 °C
Iekštelpu monitora darba temperatūra: -10 °C līdz +45 °C
Āra paneļa izmēri: 153 × 70,4 × 22,5 mm
Iekštelpu monitora izmēri: 180 × 111 × 15 mm
Barošana: 24 V DC, 1,5 A
Barošanas adaptera ieeja: 100–240 V AC
Enerģijas patēriņš: 8 W
Maksimālais enerģijas patēriņš: 24 W
Produkta neto svars: 639 g
Komplekta svars ar iepakojumu: 1505 g

Ajax

Ajax Doorbell bezvadu video durvju zvans grafīta

SKU: 367313039

€282,38 €360,15

DoorBell

Pirkt DoorBell

Funkcionālie elementi

DoorBell

Funkcionālie elementi — DoorBell
- Infrasarkanais (IR) apgaismojums — izmanto video ierakstīšanai tumsā un vājā apgaismojumā.
- Kamera.
- Mikrofons.
- Apkārtējās gaismas sensors.
- Kustības sensora lēca.
- Apļveida LED indikators ap pogu.
- Poga DoorBell zvana nospiešanai.
- SmartBracket montāžas panelis — lai noņemtu paneli, pabīdiet to uz leju.
- Caurumi SmartBracket stiprināšanai pie virsmas vai ķīļveida kronšteina.
- Perforētā montāžas paneļa daļa — tiek aktivizēts tamperis mēģinājuma laikā atvienot ierīci no virsmas. Neplēsiet to nost.
- Caurums ārējā barošanas kabeļa novadīšanai.
- Barošanas poga.
- Tampera poga.
- Spailes ārējā barošanas pieslēgšanai.
- QR kods ar ierīces ID — izmanto ierīces pievienošanai telpai.
- Skaļrunis divvirzienu balss saziņai.
- Fiksācijas skrūve — ierīces nostiprināšanai uz SmartBracket montāžas paneļa.
- Ķīļveida kronšteini.

Ķīļveida kronšteini
- Ķīļveida kronšteins DoorBell pagriešanai 10° uz leju vai uz augšu.
- Ķīļveida kronšteins DoorBell pagriešanai 25° pa labi vai pa kreisi.
- Caurumi ķīļveida kronšteinu stiprināšanai pie virsmas.
- Fiksācijas punkti SmartBracket stiprināšanai pie ķīļveida kronšteiniem ar skrūvēm.
- Caurumi ārējā barošanas kabeļa novadīšanai.
Darbības princips
DoorBell ir aprīkots ar lielu mehānisku pogu, kameru ar IR apgaismojumu, LED indikatoru, kā arī mikrofonu un skaļruni divvirzienu saziņai. Ierīce ļauj redzēt un sarunāties ar apmeklētāju, kurš nospiedis zvanu, kā arī uzraudzīt situāciju pie ieejas.

DoorBell izmanto kameru ar mākslīgā intelekta (AI) atbalstu objektu atpazīšanai. Algoritmi spēj identificēt kustīgus objektus un atšķirt cilvēkus, dzīvniekus vai transportlīdzekļus.

Ierīce ir aprīkota ar gudru IR apgaismojumu, kas nodrošina augstas kvalitātes attēlus pat vājā apgaismojumā. DoorBell automātiski regulē apgaismojuma intensitāti reāllaikā, novēršot pārgaismojumu un ļaujot skaidri saskatīt objektus, kas atrodas gan tuvumā, gan tālumā.

Lai saglabātu ierakstītos video, DoorBell jāpievieno Ajax NVR vai jāaktivizē mākoņa arhīvs.

DoorBell iespējas
- Sazināties ar apmeklētājiem, kuri nospieduši DoorBell pogu.
- Skatīt video tiešraidē ar iespēju pietuvināt attēlu.
- Piekļūt arhīviem, izmantojot ierakstu hronoloģiju un kalendāru (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
- Konfigurēt kustības noteikšanas zonas un regulēt jutīguma līmeni.
- Skatīt Video sienu, kas apvieno visu pievienoto kameru attēlus.
- Ātri piekļūt automatizācijas ierīču vadībai no video atskaņotāja izvēlnes.
- Veidot video scenārijus, kas nosūta īsu video no izvēlētās kameras Ajax lietotnē, kad tiek aktivizēts drošības detektors.
- Lejupielādēt nepieciešamos video ierakstu fragmentus viedtālrunī vai datorā (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
Video ierakstu fragmentiem, kas lejupielādēti no DoorBell ar programmaparatūru 2.228 vai jaunāku, ir Ajax digitālais paraksts, kas apliecina video integritāti. Autentiskumu var pārbaudīt, izmantojot Ajax media player programmatūru.

ONVIF integrācija
DoorBell ar programmaparatūru 2.377 vai jaunāku atbalsta ONVIF autorizāciju un integrāciju ar VMS sistēmām (piemēram, Milestone, Genetec, Axxon, Digifort).

Konfigurēt ONVIF var:
- Ajax Security System lietotnē (no versijas 3.25 vai jaunākas).
- Ajax PRO: Tool for Engineers (no versijas 2.25 vai jaunākas).
- Ajax PRO Desktop (no versijas 4.20 vai jaunākas).
- Ajax Desktop (no versijas 4.21 vai jaunākas).
Video scenāriji
Ajax sistēmā var izmantot IP kameras trauksmju verifikācijai. Video scenāriji ļauj sasaistīt trauksmes ar atbilstošiem video no kamerām objektā.

Kameras var konfigurēt, lai tās reaģētu uz viena, vairāku vai visu pievienoto ierīču trauksmēm. Ja tiek atpazīts kustīgs objekts vai noteikts AI klasificēts objekts, sistēma var automātiski aktivizēt sirēnas.

Video siena
Video sienas cilnē lietotājs var:
- Pārslēgties starp kamerām.
- Meklēt kameras pēc nosaukuma.
- Vadīt PTZ kameras.
- Saglabāt pielāgotus izkārtojumus video skatīšanai.
- Mainīt video attēlošanas secību.
- Izveidot slaidrādes.
Privātuma zonas
Sistēma ļauj paslēpt kadra daļas (piemēram, seifu vai privātus objektus). Privātuma zonā kustības un objekti netiks ne reģistrēti, ne fiksēti.

Konfigurācija Ajax lietotnē:
- Atveriet Ierīces cilni.
- Izvēlieties ierīci vai NVR → Cameras.
- Atveriet Iestatījumi → Privātuma zonas.
- Norādiet vēlamo apgabalu.

Privātuma zonas
- Pieskarieties ikonai un atgriezieties kameras iestatījumos.
- Lietotājs var izveidot līdz četrām privātuma zonām.
Programmaparatūras atjaunināšana
Ja DoorBell ir pieejama jauna programmaparatūras versija, Ajax lietotnēs cilnē Ierīces tiek parādīta ikona.
Administrators vai PRO ar piekļuvi sistēmas iestatījumiem var palaist atjauninājumu, izmantojot ierīces statusus vai iestatījumus. Ekrānā parādītie norādījumi palīdzēs veiksmīgi pabeigt atjaunināšanu.

Darbība ar Ajax hub
Sistēma ļauj konfigurēt rezerves komunikācijas kanālu, lai ierīce turpinātu pārsūtīt notikumus un trauksmes arī tad, ja Wi-Fi tīkls nedarbojas vai ir zudis.

Rezerves komunikācijas kanāls tiek nodrošināts, pievienojot ierīci hub, kas nodrošina savienojumu caur Jeweller un Wings radio protokoliem. Šādā režīmā ierīce var pārsūtīt trauksmes, notikumus un foto verifikācijas, bet tiešraides straume un arhivētie ieraksti Wi-Fi pārtraukuma laikā nebūs pieejami.

Pievienojot DoorBell hub, tā aizņem vienu ierīces slotu.

Savietojamie hub un pastiprinātāji
Lai ierīce darbotos, nepieciešams Ajax hub ar OS Malevich 2.27 vai jaunāku versiju.

Jeweller un Wings datu pārraides protokoli
Jeweller un Wings ir bezvadu datu pārraides protokoli, kas nodrošina ātru un uzticamu divvirzienu komunikāciju starp hub un ierīcēm. DoorBell izmanto šos protokolus kā rezerves komunikācijas kanālu notikumu un foto pārsūtīšanai.

Uzstādīšanas vietas izvēle

Izvēloties DoorBell uzstādīšanas vietu, ņemiet vērā šādus parametrus:

Wi-Fi signāla stiprums.
Jeweller un Wings signāla stiprums (ja ierīce ir savienota ar hub).
Objektu vai konstrukciju klātbūtne, kas var aizsegt ierīces redzamību.

Sistēmas projektēšanu un uzstādīšanu drīkst veikt tikai sertificēti speciālisti.

Signāla stiprums

Signāla stiprums tiek noteikts pēc nenosūtīto vai bojāto datu pakešu skaita noteiktā laika periodā.

Ajax lietotnēs, cilnē Ierīces:

Wi-Fi signāla stiprumu norāda ikona .
Savienojuma ar hub signāla stiprumu norāda ikona .

Signāla līmeņi:

3 joslas — lielisks signāls.
2 joslas — labs signāls.
1 josla — vājš signāls, stabila darbība nav garantēta.
Pelēka ikona — nav signāla.

Nedrīkst uzstādīt ierīci:

Vietās ar temperatūru vai mitrumu ārpus pieļaujamajām robežām (var sabojāt ierīci).
Vietās, kur objekti vai konstrukcijas aizsedz kameras redzamību.
Vietās ar vāju vai nestabilu Wi-Fi signālu.
Vietās ar vāju vai nestabilu Jeweller vai Wings signālu (ja savienota ar hub).
Tiešos saules staros (tas var izraisīt pārkaršanu un elektronikas bojājumus).

Uzstādīšana

Pirms DoorBell uzstādīšanas pārliecinieties, ka esat izvēlējies optimālu vietu, kas atbilst šīs rokasgrāmatas prasībām.

Pievienojot ārējo barošanas avotu un lietojot DoorBell, ievērojiet vispārīgos elektrisko iekārtu drošības noteikumus, kā arī normatīvo aktu prasības par elektroapgādes drošību.

DoorBell ir aprīkots ar spailēm ārējā barošanas avota pieslēgšanai:

12–24 V⎓
16–24 V~, 50/60 Hz

Barošanas parametri

Parametrs	12 V⎓	24 V⎓	16 V~	24 V~
Savienojums bez vadu zvana
Min. strāva, A	1	0,5	0,6	0,4
Min. jauda, W vai VA	12	12	10	10
Maks. kabeļa pretestība, Ω	3	5	3	5
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	57	94	57	94
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	90	150	90	150
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	143	239	143	239
Savienojums ar vadu zvanu
Min. strāva, A	3	3	0,6	0,4
Min. jauda, W vai VA	36	72	10	10
Maks. kabeļa pretestība, Ω	1	3	1	3
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	19	57	19	57
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	30	90	30	90
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	48	143	48	143

Komplektācijā ir iekļauts BellKit, kas ļauj DoorBell savienot ar mehānisko vai digitālo vadu zvanu telpās.

Ieteicams izmantot atbilstošo ķīļveida kronšteinu, lai pielāgotu kameras redzamības leņķi. Komplektā ir divi kronšteini:

pirmais ļauj pagriezt DoorBell 10° uz augšu vai leju,
otrais — 25° pa labi vai pa kreisi.

Uzstādīšanas soļi:

Atvienojiet ārējā barošanas avota kabeli no sprieguma.
Noņemiet SmartBracket montāžas paneli no ierīces: vispirms atskrūvējiet fiksācijas skrūvi un pabīdiet paneli uz leju.
Ja nepieciešams, piestipriniet atbilstošo ķīļveida kronšteinu pie SmartBracket un nostipriniet ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.
Novadiet barošanas kabeli caur SmartBracket paneli.
Pagaidu stiprināšanai izmantojiet divpusējo līmlenti vai citus pagaidu fiksatorus.

Svarīgi! Divpusējā līmlente paredzēta tikai pagaidu uzstādīšanai. Ierīce var atdalīties no virsmas jebkurā laikā. Šādā gadījumā tamperis netiks aktivizēts, ja ierīce tiks noņemta.

Pievienojiet un droši nostipriniet vadus spailēs. Uzticamam savienojumam izmantojiet komplektā esošos vadus ar U-veida spailēm.

Uzstādīšanas pabeigšana

Ieslēdziet ārējo barošanas avotu.
Pievienojiet DoorBell sistēmai.
Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pārbaudiet ierīces darbību un kameras skata leņķus.
Ja kameras leņķi ir pareizi un ierīce darbojas kā paredzēts, noņemiet ierīci no SmartBracket.
Nostipriniet SmartBracket paneli vai ķīļveida kronšteinu pie virsmas ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.

Svarīgi! Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli vai ķīļveida kronšteinu.

Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pievilkiet fiksācijas skrūvi ierīces korpusa apakšā. Tā nodrošina drošāku nostiprinājumu un pasargā ierīci no ātras demontāžas.

Savienošana ar vadu zvanu

Lai savienotu DoorBell ar vadu zvanu, nepieciešams uzstādīt BellKit atbilstoši zemāk norādītajai elektroinstalācijas shēmai.

Savienošana ar vadu zvanu, izmantojot BellKit

Savienojot DoorBell ar vadu zvanu, izmantojot BellKit, nepieciešams jaudīgāks barošanas avots, lai nodrošinātu stabilu ierīces darbību.

Ieteicamie barošanas bloki:

DC: 12–24 V, 3 A vai vairāk.
AC: 16–24 V, 10 VA vai vairāk.

Zemāk pieejamas elektroinstalācijas shēmas DoorBell savienošanai ar konkrētu modeļu vai tipu vadu zvaniem.

Savienojums ar vadu zvanu Ajax lietotnē

Kad DoorBell un BellKit ir pievienoti vadu zvanam, nepieciešams konfigurēt zvana savienojumu Ajax lietotnē.

Pirms konfigurēšanas pārliecinieties, ka DoorBell ir pievienots sistēmai.

Konfigurēšanai:

Atveriet cilni Ierīces.
Izvēlieties DoorBell no saraksta. Ja tas ir pievienots tīkla videoreģistratoram (NVR), atveriet sadaļu Kameras.
Divas reizes pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Chime settings.
Parametrā Chime type izvēlieties Mechanical chime vai Digital chime, atbilstoši pievienotā zvana tipam.
Ja nepieciešams, pielāgojiet Alert duration laiku.
Pieskarieties Saglabāt, lai piemērotu iestatījumus.

Pievienošana sistēmai

Pirms pievienošanas:

Instalējiet Ajax lietotni.
Pieslēdzieties savam kontam vai izveidojiet jaunu.
Izvēlieties telpu (Space) vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālo telpu.
Pārliecinieties, ka sistēma ir atbruņota.

Ierīci telpai var pievienot tikai PRO vai administrators ar konfigurēšanas tiesībām.

Pievienojot DoorBell telpai

Pirms pievienošanas pārliecinieties, ka:

DoorBell uzstādīšanas vietu pārklāj Wi-Fi signāls.
Ārējais barošanas avots ir pieslēgts.
Jūs atrodaties blakus DoorBell ar viedtālruni, kurā uzstādīta Ajax lietotne.
Jums ir pieejama Wi-Fi tīkla parole.

DoorBell darbojas tikai ar 2,4 GHz Wi-Fi tīkliem.

Pievienošanas soļi:

Atveriet Ajax lietotni, izvēlieties telpu.
Dodieties uz cilni Ierīces un pieskarieties Pievienot ierīci.
Noskenējiet QR kodu vai ievadiet ierīces ID manuāli (atrodas uz ierīces korpusa un uz iepakojuma).
Piešķiriet ierīcei nosaukumu.
Izvēlieties virtuālo telpu un drošības grupu (ja aktivizēts Grupu režīms). Pieskarieties Pievienot ierīci.
Nospiediet barošanas pogu, lai ieslēgtu DoorBell. Kad indikators mirgo zilā krāsā, pieskarieties Tālāk.
- Ja ierīce nekad nav bijusi pievienota Wi-Fi, tā aktivizēs Access Point (AP) režīmu, un viedtālrunis lūgs pieslēgties AP. Pieskarieties Savienot.
- Ja ierīce jau iepriekš bijusi pievienota Wi-Fi, tā automātiski pieslēgsies tīklam, un redzēsiet tiešraides attēlu.
Izvēlieties vajadzīgo Wi-Fi tīklu un ievadiet paroli. Pagaidiet, līdz DoorBell pieslēdzas.
Pieskarieties Pabeigt, lai pievienotu ierīci.

DoorBell parādīsies Ajax lietotnes ierīču sarakstā.

Ierīci var pievienot tikai vienai telpai. Lai pievienotu jaunai telpai, tā vispirms manuāli jānoņem no vecās.

Pievienošana Ajax NVR

Ja DoorBell jau pievienots telpai, to var savienot ar Ajax NVR.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties NVR un pieskarieties Kameras.
Pieskarieties Pievienot kameru un pagaidiet, līdz tīkls tiek noskenēts.
Izvēlieties DoorBell no saraksta.
Piešķiriet nosaukumu, izvēlieties telpu un grupu.
Pieskarieties Pabeigt un pēc pievienošanas — Aizvērt.

Pievienošana Ajax hub

DoorBell var izmantot arī kā rezerves komunikācijas kanālu ar hub, izmantojot Jeweller un Wings protokolus.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties DoorBell. Ja pievienots NVR, atveriet sadaļu Kameras.
Divreiz pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Savienojums.
Izvēlieties Rezerves radio kanāls.
Pieskarieties Iestatīt un izvēlieties pievienoto hub.
Pieskarieties Savienot.

Pēc pievienošanas ieteicams palaist Jeweller un Wings signāla stipruma testus.

Ikonas Ajax lietotnē

Ajax lietotnē ikonas parāda dažādus DoorBell darba stāvokļus. Tās var pārbaudīt cilnē Ierīces.

Papildu pakalpojumi ir aktivizēti atbilstoši abonementam.
Wi-Fi signāla stiprums. Rāda signāla stiprumu caur Wi-Fi sakaru kanālu. Ieteicamā vērtība — 2–3 stabiņi.
Nav Wi-Fi signāla.
Rezerves kanāla signāla stiprums. Rāda signāla stiprumu starp hub un ierīci. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums caur Jeweller ir zaudēts.
Ierīces akumulatora uzlādes līmenis.
Zems akumulatora uzlādes līmenis.
Ierīces akumulatora kļūda.
Ierīces akumulatora temperatūra ir ārpus normas.
Nakts režīms.
Nav pieejas ierīces video attēlam.
Ierīce darbojas caur radiosignāla pastiprinātāju.
Pieejams programmaparatūras atjauninājums. Atveriet ierīces stāvokļus vai iestatījumus, lai skatītu aprakstu un palaistu atjaunināšanu.
Programmaparatūras instalācija neizdevās.
ONVIF savienojums ir aktivizēts.

DoorBell stāvokļi (States)

DoorBell stāvokļi ietver informāciju par ierīci un tās darbības parametriem. Tos var apskatīt Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.

Parametrs	Nozīme
Papildu pakalpojumi	Pieejams tikai Ajax PRO lietotnēs. Parāda abonementā aktivizētos pakalpojumus un uzņēmuma kontaktus.
Kļūme	Atver sarakstu ar ierīces kļūdām (redzams tikai, ja konstatēta kļūme).
Programmaparatūras atjauninājums	Jauna versija pieejama / Lejupielāde / Instalēšana / Neizdevies atjaunināt.
Wi-Fi signāla stiprums	Wi-Fi kanāla signāls. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums (Wi-Fi)	Online — ierīce pievienota tīklam; Offline — nav savienojuma.
Savienojums ar NVR	Online — ierīce pievienota NVR; Offline — nav savienojuma.
Jeweller signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Jeweller	Online — ierīce pievienota; Offline — nav savienojuma.
Wings signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Wings	Online — ierīce pievienota; Offline — nav savienojuma.
Savienojums ar radiosignāla pastiprinātāju	Online — ierīce pievienota; Offline — nav savienojuma.
Glabāšanas vieta	Parāda pievienotos datu glabāšanas resursus: Mākonis vai NVR cietais disks.
Mākoņa arhīvs	Not activated — nav aktivizēts; Activated — aktivizēts.
Ārējā barošana	Connected — pievienota; Disconnected — nav pievienota.
Akumulatora uzlādes līmenis	OK / Zems / Kļūda / Temperatūra ārpus normas.
Vāciņš (tamper)	Open — ierīce noņemta vai bojāta; Closed — normāls stāvoklis.
Izšķirtspēja	Pašreizējais kameras izšķirtspējas iestatījums.
Kadru ātrums	Pašreizējais video FPS.
Bitu pārraides ātrums	Pašreizējais bitu ātrums.
Video kodeks	Pašreizējais kodeks (H.264).
Kustības detektēšana (attēla analīze)	On / Off / Kļūme kameras detektorā.
Objektu noteikšana	Human / Pet / Vehicle / Off.
Kustības noteikšana ar PIR	On / Off.
ONVIF integrācija	Rāda ONVIF savienojuma statusu (redzams, ja aktivizēts).
Skatīšanās atļaujas	Rāda lietotāju skaitu ar piekļuvi video.
Darbības laiks	Laiks kopš pēdējās restartēšanas.
Programmaparatūra	Ierīces programmaparatūras versija.
Ierīces ID	Ierīces identifikators (pieejams arī uz QR koda un iepakojuma).
Ierīces Nr.	Ierīces numurs (tiek nodots CMS avārijas vai notikuma gadījumā).

DoorBell iestatījumi (Settings)

Lai mainītu DoorBell iestatījumus Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.
Atveriet Iestatījumi.
Uzstādiet nepieciešamos parametrus.
Nospiediet Atpakaļ, lai saglabātu jaunos iestatījumus.

Iestatījums	Nozīme
Nosaukums	Ierīces nosaukums (redzams sarakstā, SMS un paziņojumos). Līdz 24 latīņu vai 12 kirilicas simboliem.
Istaba	Virtuālās telpas izvēle, kurai piešķirts DoorBell.
Ieslēgt Nakts režīmā	Kad sistēma pārslēdzas Nakts režīmā, ierīce automātiski tiek apsardzē.
Ierakstīšanas preferences	Ieraksta režīms katrai glabātuvei: Pēc notikuma/scenārija, Nepārtraukti, Nekad. Ierakstīšana bruņošanas režīmā: Bruņots / Vienmēr.
Paziņojumi no kameras detektoriem	Atver izvēlni ar paziņojumu iestatījumiem.
Detektēšana	Atver izvēlni ar detektēšanas iestatījumiem.
Video plūsma	Atver izvēlni ar video plūsmas iestatījumiem.
Attēls	Atver izvēlni ar attēla kvalitātes iestatījumiem.
Audio	Audio iestatījumi: Ieraksts/atspēle ar skaņu, kodeks, bitu ātrums, paraugu ņemšanas ātrums, mikrofona jutība, skaļrunis divvirzienu saziņai.
Privātuma zonas	Atļauj noteikt zonas, kuras video netiek parādītas (aizsegtas ar melnu laukumu).
Programmaparatūras atjauninājums	Iespējo ierīces programmaparatūras atjaunošanu, ja pieejama jauna versija.
Savienojums	Atver savienojuma iestatījumus: Wi-Fi vai Rezerves radio kanāls (Jeweller, Wings).
Zvaniņa iestatījumi	Izvēle: Mehāniskais / Digitālais zvaniņš vai izmantošana caur hub sirēnu.
Arhīvs	Maksimālais glabāšanas dziļums (1–360 dienas vai bezlimita). Ļauj formatēt mākoņa arhīvu.
Serviss	Atver servisa iestatījumus.
Jeweller signāla stipruma tests	Testa režīms, lai noteiktu signāla stiprumu ar hub/pastiprinātāju (pieejams tikai, ja pievienots hub).
Wings signāla stipruma tests	Testa režīms, lai noteiktu foto pārraides signāla stiprumu ar hub/pastiprinātāju.
Ziņot par problēmu	Atļauj aprakstīt problēmu un nosūtīt ziņojumu atbalstam.
Uzraudzība	Pieejams tikai PRO lietotnēs: CMS zonas numurs; vai nosūtīt notikumu uz CMS.
Lietošanas pamācība	Atver DoorBell lietotāja rokasgrāmatu lietotnē.
Atvienot no NVR	Atvieno ierīci no NVR (ja ir savienota).
Dzēst ierīci	Dzēš visas iestatījumu konfigurācijas un atvieno ierīci no sistēmas, NVR un hub.

Paziņojumi no kameras detektoriem

Iestatījums	Nozīme
Paziņot, ja noteikts	Izvēle, par ko sūtīt paziņojumus un aktivizēt sirēnas: Cilvēks, Dzīvnieks, Transportlīdzeklis, Jebkura kustība (attēla analīze vai PIR).
Apstiprināt ar PIR sensoru	Paziņojums tiek sūtīts tikai tad, ja objektu atpazīst gan kamera, gan PIR sensors.
Kad paziņot	Tikai bruņotā režīmā vai vienmēr.
Līdzīgu notikumu intervāls	30 s – 8 h (noklusējuma vērtība 3 min).
Objekta noteikšanas ilgums	Laiks, cik ilgi objektam jābūt redzes laukā, lai sūtītu paziņojumu: Tūlītēji vai 2–5 s (noklusējums — 2 s).

Detektēšanas iestatījumi

Iestatījums	Nozīme
Kustības noteikšana ar PIR	Izmanto iebūvēto PIR sensoru kustības detekcijai.
PIR sensora jutība	Zema — ir iespējami traucējumi; Normāla — noklusējuma; Augsta — nav šķēršļu, jūtīgi pret jebkuru kustību.
Kustības noteikšana ar kadru analīzi	Aktivizē kameras iebūvēto programmatūras kustības detekciju.
Kustības noteikšanas iestatījumi	Zonas, jutība, objekta aizņemtā laukuma lielums.
Objektu noteikšana	Aktivizē cilvēku, dzīvnieku, transportlīdzekļu atpazīšanu.
Objektu noteikšanas iestatījumi	Zonas, jutība, atsevišķa precizitāte katram objektam.

Video plūsmas iestatījumi

Galvenā plūsma (Mainstream)

Kodeks: H.264
Izšķirtspēja: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
Bitrate: iestatāms kb/s
GOP garums: 1–250
Kvalitāte: 0–100

Apakšplūsma (Substream)

Kodeks: H.264
Izšķirtspēja: 720 × 480, 720 × 576, 1024 × 576
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
GOP garums: 1–250
Kvalitāte: 0–100

Attēla iestatījumi

Spilgtums, Kontrasts, Asums, Krāsu piesātinājums
WDR (plaša dinamika): ieslēgt/izslēgt
Dienas/Nakts režīms (IR filtrs): Dienas / Nakts / Automātisks
Pārslēgšanās slieksnis: agrs rīts/vēls vakars, vidējs, vēls rīts/agrā nakts
IR apgaismojums: Auto / Manuāls / Izslēgts
IR intensitāte: regulējama manuālā režīmā

Servisa iestatījumi

Iestatījums	Nozīme
Laika zona	Lietotāja definēta laika zona.
LED indikācija pie kustības	LED mirgo, ja PIR sensors uztver kustību.
Skaņa, nospiežot pogu	Ierīce atskaņo signālu, kad tiek nospiesta poga.
ONVIF savienojums	Konfigurēšana integrācijai ar trešo pušu VMS.
Servera savienojums (aizture)	30–600 s aizture, lai izvairītos no kļūdainiem notikumiem par servera atslēgšanos.
Mākoņa aptaujas intervāls	30–300 s. Īsāks intervāls — ātrāka savienojuma zuduma noteikšana.
Paziņot bez sirēnas	Brīdinājums par servera savienojuma zudumu ar parastu skaņu, nevis sirēnu.

Indikācija

Notikums	Indikācija	Piezīme
Ierīces ieslēgšana.	LED iedegas zaļš apmēram uz 2,5 s.	—
Ierīce startējas.	LED iedegas oranžs lokveida režīmā.	Indikācija ilgst, līdz ierīce tiek pilnībā iedarbināta.
Ierīce darbojas piekļuves punkta (AP) režīmā.	LED iedegas balts lokveida režīmā, līdz AP ir aktivizēts, pēc tam nepārtraukti mirgo zils.	Indikācija ilgst, līdz ierīce pieslēdzas Wi-Fi.
Savienojums ar Ajax Cloud veiksmīgs.	LED iedegas zaļš apmēram uz 3,5 s.	—
Savienojums ar Ajax Cloud neizdevās.	LED iedegas sarkans apmēram uz 1 s.	Indikācija pieejama tikai ierīces uzstādīšanas laikā.
Ierīces izslēgšana.	LED iedegas sarkans apmēram uz 3 s, pēc tam sarkans lokveida režīmā, līdz ierīce izslēdzas, un tad trīs reizes strauji mirgo sarkans.	—
DoorBell pogas nospiešana.	LED iedegas balts lokveida režīmā uz 30 s vai līdz lietotājs atbild lietotnē.	—
Divvirzienu balss saziņa notiek.	LED deg balts nepārtraukti ar 50% spilgtumu.	—
PIR sensors fiksē kustību.	LED iedegas balts apmēram uz 2,5 s ar 50% spilgtumu.	—
Sabotāžas trauksme/atjaunošana, kad sistēma ir atbruņota.	LED iedegas zaļš apmēram uz 1,5 s.	—
Sabotāžas trauksme, kad sistēma ir bruņota.	LED nepārtraukti mirgo sarkans.	Indikācija turpinās, līdz sistēma tiek atbruņota.
Ierīces jaunās programmaparatūras lejupielāde.	LED iedegas zaļš divreiz un nodziest ik pēc 3 s.	—
Ierīces programmaparatūra tiek atjaunināta.	LED deg zaļš nepārtraukti.	Indikācija ilgst, līdz atjaunināšana pabeigta.
Ierīce tiek atjaunota rūpnīcas iestatījumos.	LED mirgo violets ik pēc 1,5 s.	—

Traucējumi

Kad ierīce konstatē darbības traucējumus, Ajax lietotnē uz ierīces ikonas augšējā kreisajā stūrī parādās skaitītājs.
Visus traucējumus var apskatīt sadaļā Ierīces stāvokļi (Device states).
Lauki ar konstatētām kļūdām tiek iezīmēti sarkanā krāsā.

Traucējumi

Traucējumu paziņojumi tiek parādīti, ja:

Ierīce ir zaudējusi savienojumu ar serveri.
Ierīces temperatūra ir ārpus pieļaujamajām robežām.
Ierīces vāciņš ir atvērts (aktivizēts tamperis).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Jeweller (iespējams, ja ierīce ir pārī ar centrāli).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Wings (iespējams, ja ierīce ir pārī ar centrāli).
Ierīces akumulators ir zems.

Apkope

Regulāri pārbaudiet ierīces darbību.
Ja tiek novērots attēla kvalitātes pasliktinājums (izplūdums, aptumšošanās), pārbaudiet, vai kamera nav netīra.
Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu, sausu drānu.
Aizliegts lietot līdzekļus, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.
Objektīvu tīriet īpaši uzmanīgi, jo skrāpējumi var radīt sliktu attēla kvalitāti un kameras atteici.

Garantija

Ražotājs: SIA “Ajax Systems Manufacturing”
Garantijas termiņš: 2 gadi no iegādes dienas.
Ja ierīce nedarbojas pareizi, vispirms jāsazinās ar atbalsta dienestu — lielākā daļa tehnisko problēmu tiek atrisinātas attālināti.

Ajax

Ajax Doorbell bezvadu video durvju zvans balts

SKU: 367313038

€282,38 €360,15

DoorBell

Pirkt DoorBell

Funkcionālie elementi

DoorBell

Funkcionālie elementi — DoorBell
- Infrasarkanais (IR) apgaismojums — izmanto video ierakstīšanai tumsā un vājā apgaismojumā.
- Kamera.
- Mikrofons.
- Apkārtējās gaismas sensors.
- Kustības sensora lēca.
- Apļveida LED indikators ap pogu.
- Poga DoorBell zvana nospiešanai.
- SmartBracket montāžas panelis — lai noņemtu paneli, pabīdiet to uz leju.
- Caurumi SmartBracket stiprināšanai pie virsmas vai ķīļveida kronšteina.
- Perforētā montāžas paneļa daļa — tiek aktivizēts tamperis mēģinājuma laikā atvienot ierīci no virsmas. Neplēsiet to nost.
- Caurums ārējā barošanas kabeļa novadīšanai.
- Barošanas poga.
- Tampera poga.
- Spailes ārējā barošanas pieslēgšanai.
- QR kods ar ierīces ID — izmanto ierīces pievienošanai telpai.
- Skaļrunis divvirzienu balss saziņai.
- Fiksācijas skrūve — ierīces nostiprināšanai uz SmartBracket montāžas paneļa.
- Ķīļveida kronšteini.

Ķīļveida kronšteini
- Ķīļveida kronšteins DoorBell pagriešanai 10° uz leju vai uz augšu.
- Ķīļveida kronšteins DoorBell pagriešanai 25° pa labi vai pa kreisi.
- Caurumi ķīļveida kronšteinu stiprināšanai pie virsmas.
- Fiksācijas punkti SmartBracket stiprināšanai pie ķīļveida kronšteiniem ar skrūvēm.
- Caurumi ārējā barošanas kabeļa novadīšanai.
Darbības princips
DoorBell ir aprīkots ar lielu mehānisku pogu, kameru ar IR apgaismojumu, LED indikatoru, kā arī mikrofonu un skaļruni divvirzienu saziņai. Ierīce ļauj redzēt un sarunāties ar apmeklētāju, kurš nospiedis zvanu, kā arī uzraudzīt situāciju pie ieejas.

DoorBell izmanto kameru ar mākslīgā intelekta (AI) atbalstu objektu atpazīšanai. Algoritmi spēj identificēt kustīgus objektus un atšķirt cilvēkus, dzīvniekus vai transportlīdzekļus.

Ierīce ir aprīkota ar gudru IR apgaismojumu, kas nodrošina augstas kvalitātes attēlus pat vājā apgaismojumā. DoorBell automātiski regulē apgaismojuma intensitāti reāllaikā, novēršot pārgaismojumu un ļaujot skaidri saskatīt objektus, kas atrodas gan tuvumā, gan tālumā.

Lai saglabātu ierakstītos video, DoorBell jāpievieno Ajax NVR vai jāaktivizē mākoņa arhīvs.

DoorBell iespējas
- Sazināties ar apmeklētājiem, kuri nospieduši DoorBell pogu.
- Skatīt video tiešraidē ar iespēju pietuvināt attēlu.
- Piekļūt arhīviem, izmantojot ierakstu hronoloģiju un kalendāru (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
- Konfigurēt kustības noteikšanas zonas un regulēt jutīguma līmeni.
- Skatīt Video sienu, kas apvieno visu pievienoto kameru attēlus.
- Ātri piekļūt automatizācijas ierīču vadībai no video atskaņotāja izvēlnes.
- Veidot video scenārijus, kas nosūta īsu video no izvēlētās kameras Ajax lietotnē, kad tiek aktivizēts drošības detektors.
- Lejupielādēt nepieciešamos video ierakstu fragmentus viedtālrunī vai datorā (pieejams, ja pievienots Ajax NVR vai aktivizēts mākoņa arhīvs).
Video ierakstu fragmentiem, kas lejupielādēti no DoorBell ar programmaparatūru 2.228 vai jaunāku, ir Ajax digitālais paraksts, kas apliecina video integritāti. Autentiskumu var pārbaudīt, izmantojot Ajax media player programmatūru.

ONVIF integrācija
DoorBell ar programmaparatūru 2.377 vai jaunāku atbalsta ONVIF autorizāciju un integrāciju ar VMS sistēmām (piemēram, Milestone, Genetec, Axxon, Digifort).

Konfigurēt ONVIF var:
- Ajax Security System lietotnē (no versijas 3.25 vai jaunākas).
- Ajax PRO: Tool for Engineers (no versijas 2.25 vai jaunākas).
- Ajax PRO Desktop (no versijas 4.20 vai jaunākas).
- Ajax Desktop (no versijas 4.21 vai jaunākas).
Video scenāriji
Ajax sistēmā var izmantot IP kameras trauksmju verifikācijai. Video scenāriji ļauj sasaistīt trauksmes ar atbilstošiem video no kamerām objektā.

Kameras var konfigurēt, lai tās reaģētu uz viena, vairāku vai visu pievienoto ierīču trauksmēm. Ja tiek atpazīts kustīgs objekts vai noteikts AI klasificēts objekts, sistēma var automātiski aktivizēt sirēnas.

Video siena
Video sienas cilnē lietotājs var:
- Pārslēgties starp kamerām.
- Meklēt kameras pēc nosaukuma.
- Vadīt PTZ kameras.
- Saglabāt pielāgotus izkārtojumus video skatīšanai.
- Mainīt video attēlošanas secību.
- Izveidot slaidrādes.
Privātuma zonas
Sistēma ļauj paslēpt kadra daļas (piemēram, seifu vai privātus objektus). Privātuma zonā kustības un objekti netiks ne reģistrēti, ne fiksēti.

Konfigurācija Ajax lietotnē:
- Atveriet Ierīces cilni.
- Izvēlieties ierīci vai NVR → Cameras.
- Atveriet Iestatījumi → Privātuma zonas.
- Norādiet vēlamo apgabalu.

Privātuma zonas
- Pieskarieties ikonai un atgriezieties kameras iestatījumos.
- Lietotājs var izveidot līdz četrām privātuma zonām.
Programmaparatūras atjaunināšana
Ja DoorBell ir pieejama jauna programmaparatūras versija, Ajax lietotnēs cilnē Ierīces tiek parādīta ikona.
Administrators vai PRO ar piekļuvi sistēmas iestatījumiem var palaist atjauninājumu, izmantojot ierīces statusus vai iestatījumus. Ekrānā parādītie norādījumi palīdzēs veiksmīgi pabeigt atjaunināšanu.

Darbība ar Ajax hub
Sistēma ļauj konfigurēt rezerves komunikācijas kanālu, lai ierīce turpinātu pārsūtīt notikumus un trauksmes arī tad, ja Wi-Fi tīkls nedarbojas vai ir zudis.

Rezerves komunikācijas kanāls tiek nodrošināts, pievienojot ierīci hub, kas nodrošina savienojumu caur Jeweller un Wings radio protokoliem. Šādā režīmā ierīce var pārsūtīt trauksmes, notikumus un foto verifikācijas, bet tiešraides straume un arhivētie ieraksti Wi-Fi pārtraukuma laikā nebūs pieejami.

Pievienojot DoorBell hub, tā aizņem vienu ierīces slotu.

Savietojamie hub un pastiprinātāji
Lai ierīce darbotos, nepieciešams Ajax hub ar OS Malevich 2.27 vai jaunāku versiju.

Jeweller un Wings datu pārraides protokoli
Jeweller un Wings ir bezvadu datu pārraides protokoli, kas nodrošina ātru un uzticamu divvirzienu komunikāciju starp hub un ierīcēm. DoorBell izmanto šos protokolus kā rezerves komunikācijas kanālu notikumu un foto pārsūtīšanai.

Uzstādīšanas vietas izvēle

Izvēloties DoorBell uzstādīšanas vietu, ņemiet vērā šādus parametrus:

Wi-Fi signāla stiprums.
Jeweller un Wings signāla stiprums (ja ierīce ir savienota ar hub).
Objektu vai konstrukciju klātbūtne, kas var aizsegt ierīces redzamību.

Sistēmas projektēšanu un uzstādīšanu drīkst veikt tikai sertificēti speciālisti.

Signāla stiprums

Signāla stiprums tiek noteikts pēc nenosūtīto vai bojāto datu pakešu skaita noteiktā laika periodā.

Ajax lietotnēs, cilnē Ierīces:

Wi-Fi signāla stiprumu norāda ikona .
Savienojuma ar hub signāla stiprumu norāda ikona .

Signāla līmeņi:

3 joslas — lielisks signāls.
2 joslas — labs signāls.
1 josla — vājš signāls, stabila darbība nav garantēta.
Pelēka ikona — nav signāla.

Nedrīkst uzstādīt ierīci:

Vietās ar temperatūru vai mitrumu ārpus pieļaujamajām robežām (var sabojāt ierīci).
Vietās, kur objekti vai konstrukcijas aizsedz kameras redzamību.
Vietās ar vāju vai nestabilu Wi-Fi signālu.
Vietās ar vāju vai nestabilu Jeweller vai Wings signālu (ja savienota ar hub).
Tiešos saules staros (tas var izraisīt pārkaršanu un elektronikas bojājumus).

Uzstādīšana

Pirms DoorBell uzstādīšanas pārliecinieties, ka esat izvēlējies optimālu vietu, kas atbilst šīs rokasgrāmatas prasībām.

Pievienojot ārējo barošanas avotu un lietojot DoorBell, ievērojiet vispārīgos elektrisko iekārtu drošības noteikumus, kā arī normatīvo aktu prasības par elektroapgādes drošību.

DoorBell ir aprīkots ar spailēm ārējā barošanas avota pieslēgšanai:

12–24 V⎓
16–24 V~, 50/60 Hz

Barošanas parametri

Parametrs	12 V⎓	24 V⎓	16 V~	24 V~
Savienojums bez vadu zvana
Min. strāva, A	1	0,5	0,6	0,4
Min. jauda, W vai VA	12	12	10	10
Maks. kabeļa pretestība, Ω	3	5	3	5
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	57	94	57	94
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	90	150	90	150
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	143	239	143	239
Savienojums ar vadu zvanu
Min. strāva, A	3	3	0,6	0,4
Min. jauda, W vai VA	36	72	10	10
Maks. kabeļa pretestība, Ω	1	3	1	3
Maks. kabeļa garums (2 dzīslas, 22 AWG), m	19	57	19	57
Maks. kabeļa garums (2 dzīslas, 20 AWG), m	30	90	30	90
Maks. kabeļa garums (2 dzīslas, 18 AWG), m	48	143	48	143

Komplektācijā ir iekļauts BellKit, kas ļauj DoorBell savienot ar mehānisko vai digitālo vadu zvanu telpās.

Ieteicams izmantot atbilstošo ķīļveida kronšteinu, lai pielāgotu kameras redzamības leņķi. Komplektā ir divi kronšteini:

pirmais ļauj pagriezt DoorBell 10° uz augšu vai leju,
otrais — 25° pa labi vai pa kreisi.

Uzstādīšanas soļi:

Atvienojiet ārējā barošanas avota kabeli no sprieguma.
Noņemiet SmartBracket montāžas paneli no ierīces: vispirms atskrūvējiet fiksācijas skrūvi un pabīdiet paneli uz leju.
Ja nepieciešams, piestipriniet atbilstošo ķīļveida kronšteinu pie SmartBracket un nostipriniet ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.
Novadiet barošanas kabeli caur SmartBracket paneli.
Pagaidu stiprināšanai izmantojiet divpusējo līmlenti vai citus pagaidu fiksatorus.

Svarīgi! Divpusējā līmlente paredzēta tikai pagaidu uzstādīšanai. Ierīce var atdalīties no virsmas jebkurā laikā. Šādā gadījumā tamperis netiks aktivizēts, ja ierīce tiks noņemta.

Pievienojiet un droši nostipriniet vadus spailēs. Uzticamam savienojumam izmantojiet komplektā esošos vadus ar U-veida spailēm.

Uzstādīšanas pabeigšana

Ieslēdziet ārējo barošanas avotu.
Pievienojiet DoorBell sistēmai.
Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pārbaudiet ierīces darbību un kameras skata leņķus.
Ja kameras leņķi ir pareizi un ierīce darbojas kā paredzēts, noņemiet ierīci no SmartBracket.
Nostipriniet SmartBracket paneli vai ķīļveida kronšteinu pie virsmas ar komplektā esošajām skrūvēm. Izmantojiet visus stiprinājuma punktus.

Svarīgi! Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli vai ķīļveida kronšteinu.

Novietojiet ierīci uz SmartBracket montāžas paneļa.
Pievilkiet fiksācijas skrūvi ierīces korpusa apakšā. Tā nodrošina drošāku nostiprinājumu un pasargā ierīci no ātras demontāžas.

Savienošana ar vadu zvanu

Lai savienotu DoorBell ar vadu zvanu, nepieciešams uzstādīt BellKit atbilstoši zemāk norādītajai elektroinstalācijas shēmai.

Savienošana ar vadu zvanu, izmantojot BellKit

Savienojot DoorBell ar vadu zvanu, izmantojot BellKit, nepieciešams jaudīgāks barošanas avots, lai nodrošinātu stabilu ierīces darbību.

Ieteicamie barošanas bloki:

DC: 12–24 V, 3 A vai vairāk.
AC: 16–24 V, 10 VA vai vairāk.

Zemāk pieejamas elektroinstalācijas shēmas DoorBell savienošanai ar konkrētu modeļu vai tipu vadu zvaniem.

Savienojums ar vadu zvanu Ajax lietotnē

Kad DoorBell un BellKit ir pievienoti vadu zvanam, nepieciešams konfigurēt zvana savienojumu Ajax lietotnē.

Pirms konfigurēšanas pārliecinieties, ka DoorBell ir pievienots sistēmai.

Konfigurēšanai:

Atveriet cilni Ierīces.
Izvēlieties DoorBell no saraksta. Ja tas ir pievienots tīkla videoreģistratoram (NVR), atveriet sadaļu Kameras.
Divas reizes pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Chime settings.
Parametrā Chime type izvēlieties Mechanical chime vai Digital chime, atbilstoši pievienotā zvana tipam.
Ja nepieciešams, pielāgojiet Alert duration laiku.
Pieskarieties Saglabāt, lai piemērotu iestatījumus.

Pievienošana sistēmai

Pirms pievienošanas:

Instalējiet Ajax lietotni.
Pieslēdzieties savam kontam vai izveidojiet jaunu.
Izvēlieties telpu (Space) vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālo telpu.
Pārliecinieties, ka sistēma ir atbruņota.

Ierīci telpai var pievienot tikai PRO vai administrators ar konfigurēšanas tiesībām.

Pievienojot DoorBell telpai

Pirms pievienošanas pārliecinieties, ka:

DoorBell uzstādīšanas vietu pārklāj Wi-Fi signāls.
Ārējais barošanas avots ir pieslēgts.
Jūs atrodaties blakus DoorBell ar viedtālruni, kurā uzstādīta Ajax lietotne.
Jums ir pieejama Wi-Fi tīkla parole.

DoorBell darbojas tikai ar 2,4 GHz Wi-Fi tīkliem.

Pievienošanas soļi:

Atveriet Ajax lietotni, izvēlieties telpu.
Dodieties uz cilni Ierīces un pieskarieties Pievienot ierīci.
Noskenējiet QR kodu vai ievadiet ierīces ID manuāli (atrodas uz ierīces korpusa un uz iepakojuma).
Piešķiriet ierīcei nosaukumu.
Izvēlieties virtuālo telpu un drošības grupu (ja aktivizēts Grupu režīms). Pieskarieties Pievienot ierīci.
Nospiediet barošanas pogu, lai ieslēgtu DoorBell. Kad indikators mirgo zilā krāsā, pieskarieties Tālāk.
- Ja ierīce nekad nav bijusi pievienota Wi-Fi, tā aktivizēs Access Point (AP) režīmu, un viedtālrunis lūgs pieslēgties AP. Pieskarieties Savienot.
- Ja ierīce jau iepriekš bijusi pievienota Wi-Fi, tā automātiski pieslēgsies tīklam, un redzēsiet tiešraides attēlu.
Izvēlieties vajadzīgo Wi-Fi tīklu un ievadiet paroli. Pagaidiet, līdz DoorBell pieslēdzas.
Pieskarieties Pabeigt, lai pievienotu ierīci.

DoorBell parādīsies Ajax lietotnes ierīču sarakstā.

Ierīci var pievienot tikai vienai telpai. Lai pievienotu jaunai telpai, tā vispirms manuāli jānoņem no vecās.

Pievienošana Ajax NVR

Ja DoorBell jau pievienots telpai, to var savienot ar Ajax NVR.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties NVR un pieskarieties Kameras.
Pieskarieties Pievienot kameru un pagaidiet, līdz tīkls tiek noskenēts.
Izvēlieties DoorBell no saraksta.
Piešķiriet nosaukumu, izvēlieties telpu un grupu.
Pieskarieties Pabeigt un pēc pievienošanas — Aizvērt.

Pievienošana Ajax hub

DoorBell var izmantot arī kā rezerves komunikācijas kanālu ar hub, izmantojot Jeweller un Wings protokolus.

Soļi:

Atveriet cilni Ierīces.
Izvēlieties DoorBell. Ja pievienots NVR, atveriet sadaļu Kameras.
Divreiz pieskarieties zobrata ikonai , lai atvērtu iestatījumus.
Atveriet sadaļu Savienojums.
Izvēlieties Rezerves radio kanāls.
Pieskarieties Iestatīt un izvēlieties pievienoto hub.
Pieskarieties Savienot.

Pēc pievienošanas ieteicams palaist Jeweller un Wings signāla stipruma testus.

Ikonas Ajax lietotnē

Ajax lietotnē ikonas parāda dažādus DoorBell darba stāvokļus. Tās var pārbaudīt cilnē Ierīces.

Papildu pakalpojumi ir aktivizēti atbilstoši abonementam.
Wi-Fi signāla stiprums. Rāda signāla stiprumu caur Wi-Fi sakaru kanālu. Ieteicamā vērtība — 2–3 stabiņi.
Nav Wi-Fi signāla.
Rezerves kanāla signāla stiprums. Rāda signāla stiprumu starp hub un ierīci. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums caur Jeweller ir zaudēts.
Ierīces akumulatora uzlādes līmenis.
Zems akumulatora uzlādes līmenis.
Ierīces akumulatora kļūda.
Ierīces akumulatora temperatūra ir ārpus normas.
Nakts režīms.
Nav pieejas ierīces video attēlam.
Ierīce darbojas caur radiosignāla pastiprinātāju.
Pieejams programmaparatūras atjauninājums. Atveriet ierīces stāvokļus vai iestatījumus, lai skatītu aprakstu un palaistu atjaunināšanu.
Programmaparatūras instalācija neizdevās.
ONVIF savienojums ir aktivizēts.

DoorBell stāvokļi (States)

DoorBell stāvokļi ietver informāciju par ierīci un tās darbības parametriem. Tos var apskatīt Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.

Parametrs	Nozīme
Papildu pakalpojumi	Pieejams tikai Ajax PRO lietotnēs. Parāda abonementā aktivizētos pakalpojumus un uzņēmuma kontaktus.
Kļūme	Atver sarakstu ar ierīces kļūdām (redzams tikai, ja konstatēta kļūme).
Programmaparatūras atjauninājums	Jauna versija pieejama / Lejupielāde / Instalēšana / Neizdevies atjaunināt.
Wi-Fi signāla stiprums	Wi-Fi kanāla signāls. Ieteicamā vērtība — 2–3 stabiņi.
Savienojums (Wi-Fi)	Online — ierīce pievienota tīklam; Offline — nav savienojuma.
Savienojums ar NVR	Online — ierīce pievienota NVR; Offline — nav savienojuma.
Jeweller signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Jeweller	Online — ierīce pievienota; Offline — nav savienojuma.
Wings signāla stiprums	Signāls starp ierīci un hub vai pastiprinātāju (ieteicamā vērtība 2–3 stabiņi).
Savienojums caur Wings	Online — ierīce pievienota; Offline — nav savienojuma.
Savienojums ar radiosignāla pastiprinātāju	Online — ierīce pievienota; Offline — nav savienojuma.
Glabāšanas vieta	Parāda pievienotos datu glabāšanas resursus: Mākonis vai NVR cietais disks.
Mākoņa arhīvs	Not activated — nav aktivizēts; Activated — aktivizēts.
Ārējā barošana	Connected — pievienota; Disconnected — nav pievienota.
Akumulatora uzlādes līmenis	OK / Zems / Kļūda / Temperatūra ārpus normas.
Vāciņš (tamper)	Open — ierīce noņemta vai bojāta; Closed — normāls stāvoklis.
Izšķirtspēja	Pašreizējais kameras izšķirtspējas iestatījums.
Kadru ātrums	Pašreizējais video FPS.
Bitu pārraides ātrums	Pašreizējais bitu ātrums.
Video kodeks	Pašreizējais kodeks (H.264).
Kustības detektēšana (attēla analīze)	On / Off / Kļūme kameras detektorā.
Objektu noteikšana	Human / Pet / Vehicle / Off.
Kustības noteikšana ar PIR	On / Off.
ONVIF integrācija	Rāda ONVIF savienojuma statusu (redzams, ja aktivizēts).
Skatīšanās atļaujas	Rāda lietotāju skaitu ar piekļuvi video.
Darbības laiks	Laiks kopš pēdējās restartēšanas.
Programmaparatūra	Ierīces programmaparatūras versija.
Ierīces ID	Ierīces identifikators (pieejams arī uz QR koda un iepakojuma).
Ierīces Nr.	Ierīces numurs (tiek nodots CMS avārijas vai notikuma gadījumā).

DoorBell iestatījumi (Settings)

Lai mainītu DoorBell iestatījumus Ajax lietotnē:

Atveriet cilni Ierīces.
Izvēlieties DoorBell sarakstā.
Atveriet Iestatījumi.
Uzstādiet nepieciešamos parametrus.
Nospiediet Atpakaļ, lai saglabātu jaunos iestatījumus.

Iestatījums	Nozīme
Nosaukums	Ierīces nosaukums (redzams sarakstā, SMS un paziņojumos). Līdz 24 latīņu vai 12 kirilicas simboliem.
Istaba	Virtuālās telpas izvēle, kurai piešķirts DoorBell.
Ieslēgt Nakts režīmā	Kad sistēma pārslēdzas Nakts režīmā, ierīce automātiski tiek apsardzē.
Ierakstīšanas preferences	Ieraksta režīms katrai glabātuvei: Pēc notikuma/scenārija, Nepārtraukti, Nekad. Ierakstīšana bruņošanas režīmā: Bruņots / Vienmēr.
Paziņojumi no kameras detektoriem	Atver izvēlni ar paziņojumu iestatījumiem.
Detektēšana	Atver izvēlni ar detektēšanas iestatījumiem.
Video plūsma	Atver izvēlni ar video plūsmas iestatījumiem.
Attēls	Atver izvēlni ar attēla kvalitātes iestatījumiem.
Audio	Audio iestatījumi: Ieraksts/atspēle ar skaņu, kodeks, bitu ātrums, paraugu ņemšanas ātrums, mikrofona jutība, skaļrunis divvirzienu saziņai.
Privātuma zonas	Atļauj noteikt zonas, kuras video netiek parādītas (aizsegtas ar melnu laukumu).
Programmaparatūras atjauninājums	Iespējo ierīces programmaparatūras atjaunošanu, ja pieejama jauna versija.
Savienojums	Atver savienojuma iestatījumus: Wi-Fi vai Rezerves radio kanāls (Jeweller, Wings).
Zvaniņa iestatījumi	Izvēle: Mehāniskais / Digitālais zvaniņš vai izmantošana caur hub sirēnu.
Arhīvs	Maksimālais glabāšanas dziļums (1–360 dienas vai bezlimita). Ļauj formatēt mākoņa arhīvu.
Serviss	Atver servisa iestatījumus.
Jeweller signāla stipruma tests	Testa režīms, lai noteiktu signāla stiprumu ar hub/pastiprinātāju (pieejams tikai, ja pievienots hub).
Wings signāla stipruma tests	Testa režīms, lai noteiktu foto pārraides signāla stiprumu ar hub/pastiprinātāju.
Ziņot par problēmu	Atļauj aprakstīt problēmu un nosūtīt ziņojumu atbalstam.
Uzraudzība	Pieejams tikai PRO lietotnēs: CMS zonas numurs; vai nosūtīt notikumu uz CMS.
Lietošanas pamācība	Atver DoorBell lietotāja rokasgrāmatu lietotnē.
Atvienot no NVR	Atvieno ierīci no NVR (ja ir savienota).
Dzēst ierīci	Dzēš visas iestatījumu konfigurācijas un atvieno ierīci no sistēmas, NVR un hub.

Paziņojumi no kameras detektoriem

Iestatījums	Nozīme
Paziņot, ja noteikts	Izvēle, par ko sūtīt paziņojumus un aktivizēt sirēnas: Cilvēks, Dzīvnieks, Transportlīdzeklis, Jebkura kustība (attēla analīze vai PIR).
Apstiprināt ar PIR sensoru	Paziņojums tiek sūtīts tikai tad, ja objektu atpazīst gan kamera, gan PIR sensors.
Kad paziņot	Tikai bruņotā režīmā vai vienmēr.
Līdzīgu notikumu intervāls	30 s – 8 h (noklusējuma vērtība 3 min).
Objekta noteikšanas ilgums	Laiks, cik ilgi objektam jābūt redzes laukā, lai sūtītu paziņojumu: Tūlītēji vai 2–5 s (noklusējums — 2 s).

Detektēšanas iestatījumi

Iestatījums	Nozīme
Kustības noteikšana ar PIR	Izmanto iebūvēto PIR sensoru kustības detekcijai.
PIR sensora jutība	Zema — ir iespējami traucējumi; Normāla — noklusējuma; Augsta — nav šķēršļu, jūtīgi pret jebkuru kustību.
Kustības noteikšana ar kadru analīzi	Aktivizē kameras iebūvēto programmatūras kustības detekciju.
Kustības noteikšanas iestatījumi	Zonas, jutība, objekta aizņemtā laukuma lielums.
Objektu noteikšana	Aktivizē cilvēku, dzīvnieku, transportlīdzekļu atpazīšanu.
Objektu noteikšanas iestatījumi	Zonas, jutība, atsevišķa precizitāte katram objektam.

Video plūsmas iestatījumi

Galvenā plūsma (Mainstream)

Kodeks: H.264
Izšķirtspēja: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
Bitrate: iestatāms kb/s
GOP garums: 1–250
Kvalitāte: 0–100

Apakšplūsma (Substream)

Kodeks: H.264
Izšķirtspēja: 720 × 480, 720 × 576, 1024 × 576
Kadru ātrums: 3–25 FPS
Bitrate tips: VBR vai CBR
GOP garums: 1–250
Kvalitāte: 0–100

Attēla iestatījumi

Spilgtums, Kontrasts, Asums, Krāsu piesātinājums
WDR (plaša dinamika): ieslēgt/izslēgt
Dienas/Nakts režīms (IR filtrs): Dienas / Nakts / Automātisks
Pārslēgšanās slieksnis: agrs rīts/vēls vakars, vidējs, vēls rīts/agrā nakts
IR apgaismojums: Auto / Manuāls / Izslēgts
IR intensitāte: regulējama manuālā režīmā

Servisa iestatījumi

Iestatījums	Nozīme
Laika zona	Lietotāja definēta laika zona.
LED indikācija pie kustības	LED mirgo, ja PIR sensors uztver kustību.
Skaņa, nospiežot pogu	Ierīce atskaņo signālu, kad tiek nospiesta poga.
ONVIF savienojums	Konfigurēšana integrācijai ar trešo pušu VMS.
Servera savienojums (aizture)	30–600 s aizture, lai izvairītos no kļūdainiem notikumiem par servera atslēgšanos.
Mākoņa aptaujas intervāls	30–300 s. Īsāks intervāls — ātrāka savienojuma zuduma noteikšana.
Paziņot bez sirēnas	Brīdinājums par servera savienojuma zudumu ar parastu skaņu, nevis sirēnu.

Indikācija

Notikums	Indikācija	Piezīme
Ierīces ieslēgšana.	LED iedegas zaļš apmēram uz 2,5 s.	—
Ierīce startējas.	LED iedegas oranžs lokveida režīmā.	Indikācija ilgst, līdz ierīce tiek pilnībā iedarbināta.
Ierīce darbojas piekļuves punkta (AP) režīmā.	LED iedegas balts lokveida režīmā, līdz AP ir aktivizēts, pēc tam nepārtraukti mirgo zils.	Indikācija ilgst, līdz ierīce pieslēdzas Wi-Fi.
Savienojums ar Ajax Cloud veiksmīgs.	LED iedegas zaļš apmēram uz 3,5 s.	—
Savienojums ar Ajax Cloud neizdevās.	LED iedegas sarkans apmēram uz 1 s.	Indikācija pieejama tikai ierīces uzstādīšanas laikā.
Ierīces izslēgšana.	LED iedegas sarkans apmēram uz 3 s, pēc tam sarkans lokveida režīmā, līdz ierīce izslēdzas, un tad trīs reizes strauji mirgo sarkans.	—
DoorBell pogas nospiešana.	LED iedegas balts lokveida režīmā uz 30 s vai līdz lietotājs atbild lietotnē.	—
Divvirzienu balss saziņa notiek.	LED deg balts nepārtraukti ar 50% spilgtumu.	—
PIR sensors fiksē kustību.	LED iedegas balts apmēram uz 2,5 s ar 50% spilgtumu.	—
Sabotāžas trauksme/atjaunošana, kad sistēma ir atbruņota.	LED iedegas zaļš apmēram uz 1,5 s.	—
Sabotāžas trauksme, kad sistēma ir bruņota.	LED nepārtraukti mirgo sarkans.	Indikācija turpinās, līdz sistēma tiek atbruņota.
Ierīces jaunās programmaparatūras lejupielāde.	LED iedegas zaļš divreiz un nodziest ik pēc 3 s.	—
Ierīces programmaparatūra tiek atjaunināta.	LED deg zaļš nepārtraukti.	Indikācija ilgst, līdz atjaunināšana pabeigta.
Ierīce tiek atjaunota rūpnīcas iestatījumos.	LED mirgo violets ik pēc 1,5 s.	—

Traucējumi

Kad ierīce konstatē darbības traucējumus, Ajax lietotnē uz ierīces ikonas augšējā kreisajā stūrī parādās skaitītājs.
Visus traucējumus var apskatīt sadaļā Ierīces stāvokļi (Device states).
Lauki ar konstatētām kļūdām tiek iezīmēti sarkanā krāsā.

Traucējumi

Traucējumu paziņojumi tiek parādīti, ja:

Ierīce ir zaudējusi savienojumu ar serveri.
Ierīces temperatūra ir ārpus pieļaujamajām robežām.
Ierīces vāciņš ir atvērts (aktivizēts tamperis).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Jeweller (iespējams, ja ierīce ir pārī ar centrāli).
Nav savienojuma ar centrāli vai radiosignāla atkārtotāju caur Wings (iespējams, ja ierīce ir pārī ar centrāli).
Ierīces akumulators ir zems.

Apkope

Regulāri pārbaudiet ierīces darbību.
Ja tiek novērots attēla kvalitātes pasliktinājums (izplūdums, aptumšošanās), pārbaudiet, vai kamera nav netīra.
Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu, sausu drānu.
Aizliegts lietot līdzekļus, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.
Objektīvu tīriet īpaši uzmanīgi, jo skrāpējumi var radīt sliktu attēla kvalitāti un kameras atteici.

Garantija

Ražotājs: SIA “Ajax Systems Manufacturing”
Garantijas termiņš: 2 gadi no iegādes dienas.
Ja ierīce nedarbojas pareizi, vispirms jāsazinās ar atbalsta dienestu — lielākā daļa tehnisko problēmu tiek atrisinātas attālināti.
