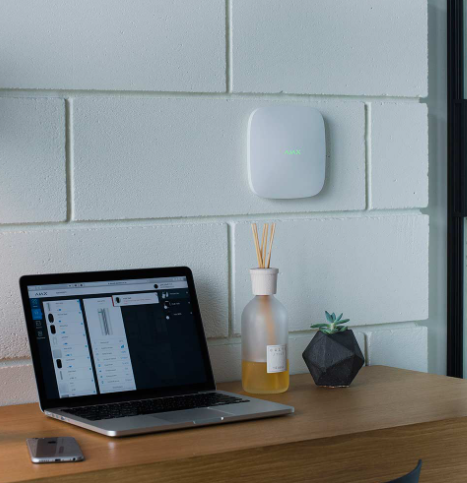

AJAX Drošības Centrāle Hub 2 Plus, kura pārvalda visas pieslēgtas Ajax iekārtas Jūsu sistēmā, lai paziņotu lietotājam par trauksmēm, ja tiek atvērtas durvis/logi, ir ugunsgrēka vai plūdu draudi. Strādā gan ar Wi-Fi, gan ar Ethernet, un divām 4G SIM kartēm.
Attālināta sistēmas vadība.
Ja pazūd elektrība, centrāle strādās vēl 16 stundas.
Iespēja pieslēgt MotionCam vai MotionCam Outdoor detektorus, kuri atbalsta foto verifikāciju no notikuma vietas, nosūtot attēlu sēriju sistēmas lietotājam.
Hub 2 Plus uzticamība un stabilitāte garantē savlaicīgu trauksmes pārraidi apsardzes uzņēmumam, ja sistēma pieslēgta pie apsardzes pults, un lietotājiem.
Šī centrāle var izmantot vienlaikus 4 saziņas veidus - Wi-Fi, Ethernet un 2 SIM kartes 4G.
Var pievienot 100 iekārtas un 50 lietotājus.
Hub 2 Plus centrāle ļauj izveidot 32 scenārijus un samazināt cilvēka faktora ietekmi uz drošību. Var ieslēgt un atbruņot objektu vai rajonu pēc grafika. Nekavējoties aktivizējiet dūmu mašīnu, ja kāds iekļūst telpās. Aptumšojiet telpas un ieslēdziet avārijas apgaismojumu ugunsgrēka gadījumā. Vai arī aizveriet ūdeni noplūdes gadījumā.
Ja kaut kas notiek ar Hub 2 Plus , apsardzes uzņēmums un lietotāji tiks informēti. Neviens nevar nepamanīti atvienot centrāli, pat tad ja iekārta ir atbruņota. Ja iebrucējs mēģina demontēt ierīci, tas nekavējoties aktivizēs trauksmi. Ajax Cloud serveris var paziņot par savienojuma zudumu ar centrāli 60 sekunžu laikā. Pat ja ēka ir atslēgta no elektrības, centrāle aizsargās objektu līdz 16 stundām pateicoties iebūvētam rezerves akumulatoram.
Maksimālais pieslēdzamo iekārtu skaits: 200
Maksimālais videokameru skaits, ko var pieslēgt: 100
Ja pieslēgts MotionCam detektors ar foto verifikāciju, notikuma foto tiek sūtīts 9 sekunžu laikā
Foto izšķirtspēja: 640×480
Atbalsta komunikāciju ar apsardzes kompānijām ar šādiem protokoliem: Sur-Gard (Contact ID), SIA (DC-09), proprietary protocols. Pieslēgumu pie apsardzes pults var izveidot Ajax lietotnē, izvēloties apsardzes kompāniju.
Operētājsistēma: OS Malevich
Barošana: 110−240 V, 50/60 Hz
Energijas patēŗiņš: līdz 10 W
Rezerves baterija: lītija 2 Ah (līdz 16 stundām)
Learn more about Jeweller
Auto-regulated radio signal power: ≤ 20 mW
Blocking encryption based on the AES algorithm
Darba temperatūra: no −10°С līdz +40°С
Izmērs: 163 × 163 × 36 mm
Svars: 351 g
Uzstādīšanas instrukcija pieejama Ajax lietotnē, kura atvērsies, noskenējot detektora QR kodu uzstādīšanas brīdī. Vienkārša uzstādīšana un pievienošana pie Ajax centrāles Hub.
Pieejams saņemšanai veikalā
Izpārdots veikalā
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
{"id":41613546258615,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"367304835","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Ajax Hub 2 | centrāle ar foto verifikācijas atbalstu un trauksmes paziņojumiem | melns","public_title":null,"options":["Default Title"],"price":22341,"weight":0,"compare_at_price":28494,"inventory_management":"shopify","barcode":"856963007767","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}
Ajax Hub 2 | centrāle ar foto verifikācijas atbalstu un trauksmes paziņojumiem | melns
SKU: 367304835
(1)
€223,41€284,94
Vienības cena
AJAX Drošības Centrāle Hub 2, kura pārvalda visas pieslēgtas Ajax iekārtas Jūsu sistēmā, lai paziņotu lietotājam par trauksmēm, ja tiek atvērtas durvis/logi, ir ugunsgrēka vai plūdu draudi.
Šobrīd pieejama tikai melnā krāsā.
Attālināta sistēmas vadība.
Ja pazūd elektrība, centrāle strādās vēl 16 stundas.
Iespēja pieslēgt MotionCam vai MotionCam Outdoor detektorus, kuri atbalsta foto verifikāciju no notikuma vietas, nosūtot attēlu sēriju sistēmas lietotājam.
Hub 2 uzticamība un stabilitāte garantē savlaicīgu trauksmes pārraidi apsardzes uzņēmumam, ja sistēma pieslēgta pie apsardzes pults, un lietotājiem.
Šī centrāle var izmantot vienlaikus 3 saziņas veidus - Ethernet un 2 SIM kartes 2G.
Var pievienot 100 iekārtas un 50 lietotājus.
Hub 2 centrāle ļauj izveidot 32 scenārijus un samazināt cilvēka faktora ietekmi uz drošību. Var ieslēgt un atbruņot objektu vai rajonu pēc grafika. Nekavējoties aktivizējiet dūmu mašīnu, ja kāds iekļūst telpās. Aptumšojiet telpas un ieslēdziet avārijas apgaismojumu ugunsgrēka gadījumā. Vai arī aizveriet ūdeni noplūdes gadījumā.
Ja kaut kas notiek ar Hub 2, apsardzes uzņēmums un lietotāji tiks informēti. Neviens nevar nepamanīti atvienot centrāli, pat tad ja iekārta ir atbruņota. Ja iebrucējs mēģina demontēt ierīci, tas nekavējoties aktivizēs trauksmi. Ajax Cloud serveris var paziņot par savienojuma zudumu ar centrāli 60 sekunžu laikā. Pat ja ēka ir atslēgta no elektrības, centrāle aizsargās objektu līdz 16 stundām pateicoties iebūvētam rezerves akumulatoram.
Maksimālais videokameru skaits, ko var pieslēgt: 25
Lietotāju skaits: 50
Istabu skaits: 50
Scenāriju skaits: 32
Komunikācijas kanāls: 2G (2 SIM kartes), Ethernet
Trauksmes saņemšanas laiks: 0.15 sek
Paziņojumu veidi: Push paziņojumi, Zvani, SMS
Ja pieslēgts MotionCam detektors ar foto verifikāciju, notikuma foto tiek sūtīts 9 sekunžu laikā
Foto izšķirtspēja: 640×480
Atbalsta komunikāciju ar apsardzes kompānijām ar šādiem protokoliem: Sur-Gard (Contact ID), SIA (DC-09), proprietary protocols. Pieslēgumu pie apsardzes pults var izveidot Ajax lietotnē, izvēloties apsardzes kompāniju.
Operētājsistēma: OS Malevich
Barošana: 110−240 V, 50/60 Hz
Energijas patēŗiņš: līdz 10 W
Rezerves baterija: lītija 2 Ah (līdz 16 stundām)
Learn more about Jeweller
Auto-regulated radio signal power: ≤ 20 mW
Blocking encryption based on the AES algorithm
Darba temperatūra: no −10°С līdz +40°С
Izmērs: 163 × 163 × 36 mm
Svars: 362 g
Uzstādīšanas instrukcija pieejama Ajax lietotnē, kura atvērsies, noskenējot detektora QR kodu uzstādīšanas brīdī. Vienkārša uzstādīšana un pievienošana pie Ajax centrāles Hub.
Pieejams saņemšanai veikalā
Izpārdots veikalā
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
{"id":41703401455799,"title":"Baltā","option1":"Baltā","option2":null,"option3":null,"sku":"367308975","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Ajax Hub 2 (4G) | centrāle ar foto verifikācijas atbalstu un trauksmes paziņojumiem | melns vai balts - Baltā","public_title":"Baltā","options":["Baltā"],"price":32454,"weight":0,"compare_at_price":41391,"inventory_management":"shopify","barcode":"4823114008153","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

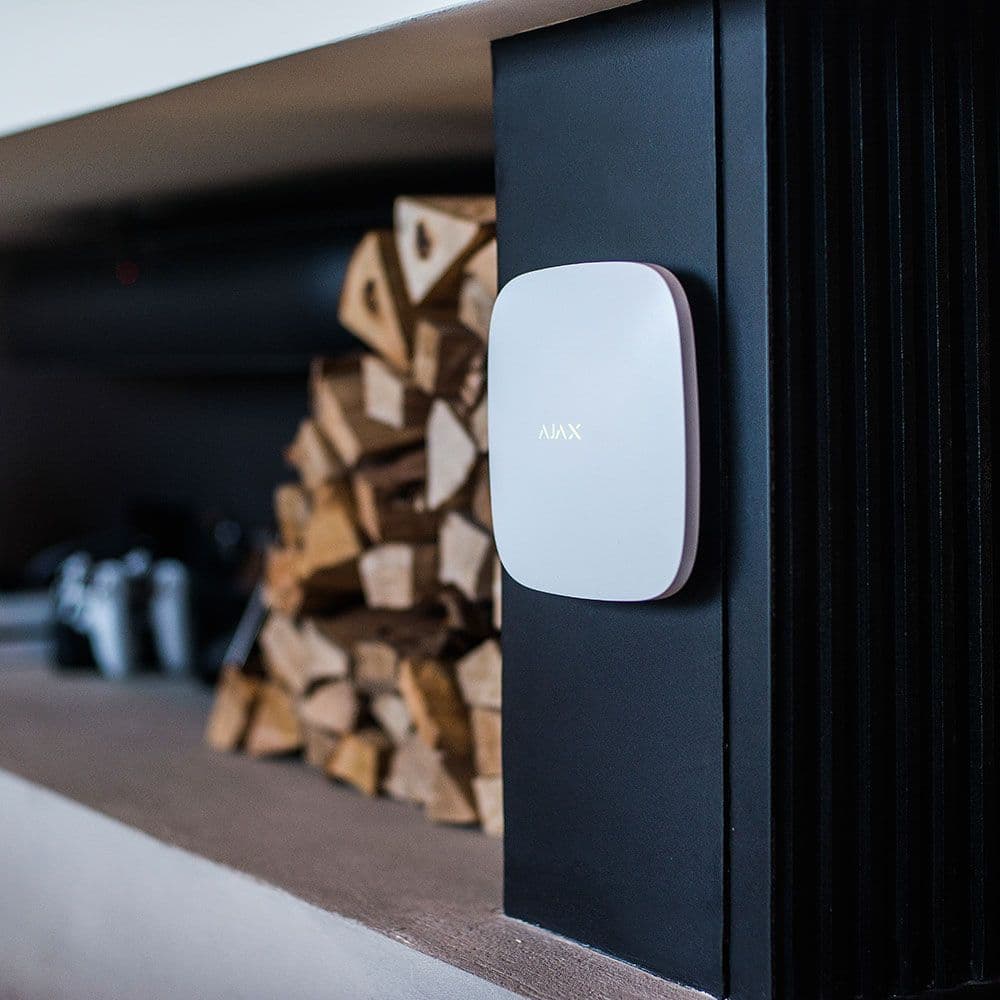

Ajax Hub 2 (4G) | centrāle ar foto verifikācijas atbalstu un trauksmes paziņojumiem | melns vai balts
SKU: 367308975
€324,54€413,91
Vienības cena
AJAX Drošības Centrāle Hub 2 (4G), kura pārvalda visas pieslēgtas Ajax iekārtas Jūsu sistēmā, lai paziņotu lietotājam par trauksmēm, ja tiek atvērtas durvis/logi, ir ugunsgrēka vai plūdu draudi.
Šobrīd pieejama tikai melnā krāsā.
Attālināta sistēmas vadība.
Ja pazūd elektrība, centrāle strādās vēl 16 stundas.
Iespēja pieslēgt MotionCam vai MotionCam Outdoor detektorus, kuri atbalsta foto verifikāciju no notikuma vietas, nosūtot attēlu sēriju sistēmas lietotājam.
Hub 2 (4G) uzticamība un stabilitāte garantē savlaicīgu trauksmes pārraidi apsardzes uzņēmumam, ja sistēma pieslēgta pie apsardzes pults, un lietotājiem.
Šī centrāle var izmantot vienlaikus 3 saziņas veidus - Ethernet un 2 SIM kartes 2G.
Var pievienot 100 iekārtas un 50 lietotājus.
Hub 2 centrāle ļauj izveidot 32 scenārijus un samazināt cilvēka faktora ietekmi uz drošību. Var ieslēgt un atbruņot objektu vai rajonu pēc grafika. Nekavējoties aktivizējiet dūmu mašīnu, ja kāds iekļūst telpās. Aptumšojiet telpas un ieslēdziet avārijas apgaismojumu ugunsgrēka gadījumā. Vai arī aizveriet ūdeni noplūdes gadījumā.
Ja kaut kas notiek ar Hub 2 (4G), apsardzes uzņēmums un lietotāji tiks informēti. Neviens nevar nepamanīti atvienot centrāli, pat tad ja iekārta ir atbruņota. Ja iebrucējs mēģina demontēt ierīci, tas nekavējoties aktivizēs trauksmi. Ajax Cloud serveris var paziņot par savienojuma zudumu ar centrāli 60 sekunžu laikā. Pat ja ēka ir atslēgta no elektrības, centrāle aizsargās objektu līdz 16 stundām pateicoties iebūvētam rezerves akumulatoram.
Maksimālais videokameru skaits, ko var pieslēgt: 25
Lietotāju skaits: 50
Istabu skaits: 50
Scenāriju skaits: 32
Komunikācijas kanāls: 4G (2 SIM kartes), Ethernet
Trauksmes saņemšanas laiks: 0.15 sek
Paziņojumu veidi: Push paziņojumi, Zvani, SMS
Ja pieslēgts MotionCam detektors ar foto verifikāciju, notikuma foto tiek sūtīts 9 sekunžu laikā
Foto izšķirtspēja: 640×480
Atbalsta komunikāciju ar apsardzes kompānijām ar šādiem protokoliem: Sur-Gard (Contact ID), SIA (DC-09), proprietary protocols. Pieslēgumu pie apsardzes pults var izveidot Ajax lietotnē, izvēloties apsardzes kompāniju.
Operētājsistēma: OS Malevich
Barošana: 110−240 V, 50/60 Hz
Energijas patēŗiņš: līdz 10 W
Rezerves baterija: lītija 2 Ah (līdz 16 stundām)
Learn more about Jeweller
Auto-regulated radio signal power: ≤ 20 mW
Blocking encryption based on the AES algorithm
Darba temperatūra: no −10°С līdz +40°С
Izmērs: 163 × 163 × 36 mm
Svars: 362 g
Uzstādīšanas instrukcija pieejama Ajax lietotnē, kura atvērsies, noskenējot detektora QR kodu uzstādīšanas brīdī. Vienkārša uzstādīšana un pievienošana pie Ajax centrāles Hub.
ReX 2 Jeweller ir radiosignāla pastiprinātājs ar atbalstu trauksmes foto verifikācijai. Tas sazinās ar hubu, izmantojot radio un Ethernet, un paredzēts tikai iekštelpu uzstādīšanai.
Ierīce aprīkota ar tamper aizsardzību pret sabojāšanas mēģinājumiem un iebūvētu rezerves akumulatoru, kas nodrošina līdz 38 h darbību bez ārējās barošanas.
Pastiprinātājs darbojas tikai ar savietojamiem Ajax hubiem. Savienojums ar citiem hubiem, citiem pastiprinātājiem, kā arī ar uartBridge un ocBridge Plus nav nodrošināts.
Ierīces pievienošana un konfigurēšana notiek caur iOS, Android, macOS un Windows lietotnēm. Lietotāji par ReX 2 Jeweller notikumiem saņem push paziņojumus, SMS un zvanus (ja aktivizēti).
👉 Iegādāties ReX 2 Jeweller radiosignāla pastiprinātāju
Funkcionālie elementi
Ajax logotips ar LED indikatoru
SmartBracket montāžas panelis (perforētā daļa – tampera aktivizācijai)
Barošanas savienotājs
Ethernet ports
QR kods
Tamper poga
Barošanas poga
Funkcionālie elementi
Logo ar LED indikatoru
SmartBracket montāžas panelis (atverams, slidinot uz leju ar spēku)
Perforētā daļa nepieciešama tampera aktivizācijai, ja tiek mēģināts noņemt pastiprinātāju no virsmas. Nedrīkst noņemt!
Barošanas kabeļa savienotājs
Ethernet kabeļa savienotājs
QR kods ar pastiprinātāja identifikatoru (servisa numuru)
Tamper poga
Barošanas poga
Darbības princips
ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu un nodrošina foto verifikācijas pārraidi. Tas saņem signālus no huba un nosūta tos pievienotajām ierīcēm, kā arī pārsūta ierīču signālus atpakaļ uz hubu.
Darbības princips
ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu, ļaujot Ajax ierīces uzstādīt lielākā attālumā no huba.
ReX 2 Jeweller var sazināties ar hubu, izmantojot radio sakarus (Jeweller un Wings protokoli) vai Ethernet kabeli, ja ierīces atrodas vienā tīklā.
Pastiprinātājs saņem signālus no huba, pārsūta tos pievienotajām ierīcēm un nosūta ierīču signālus atpakaļ uz hubu.
Hubs aptaujā ReX 2 Jeweller ik pēc 12 līdz 300 sekundēm (pēc iestatījumiem, noklusējuma vērtība — 36 sekundes).
ReX 2 Jeweller aptaujā visas pievienotās ierīces ar tādu pašu biežumu.
Neatkarīgi no iestatījumiem visi trauksmes signāli tiek nodoti ne vēlāk kā 0,3 sekundēs.
Sakaru diapazons starp ReX 2 Jeweller un ierīci ir ierobežots ar pašas ierīces radio signāla darbības rādiusu. Radio signāla diapazons ir norādīts ierīces lapā vietnē un Lietotāja rokasgrāmatā.
Ja ierīce kāda iemesla dēļ zaudē savienojumu ar signāla pastiprinātāju, tā automātiski nepieslēdzas citam pastiprinātājam vai hubam.
Jeweller un Wings komunikācijas protokoli
Signāla pastiprinātājs izmanto Jeweller tehnoloģiju trauksmju un notikumu pārsūtīšanai, kā arī Wings tehnoloģiju fotoattēlu pārsūtīšanai. Tās ir divvirzienu bezvadu datu pārsūtīšanas tehnoloģijas, kas nodrošina ātru un uzticamu saziņu starp hubu, signāla pastiprinātāju un ar to savienotajām sistēmas ierīcēm.
Protokoli atbalsta bloku šifrēšanu ar dinamisko atslēgu un ierīces identifikāciju katrā sakaru sesijā, lai aizsargātu pret sabotāžu un viltojumiem.
Lai kontrolētu sakarus ar sistēmas ierīcēm un attēlotu to statusus, Ajax lietotne nodrošina “hub — ierīces” aptaujas sistēmu ar intervālu no 12 līdz 300 sekundēm. Aptaujas intervālu lietotājs vai PRO ar administratora tiesībām var pielāgot.
Uzzināt vairāk Savienojums caur Ethernet
ReX 2 Jeweller ar OS Malevich 2.13 programmaparatūru atbalsta savienojumu ar hubu, izmantojot radio un Ethernet. Izmantojot kabeļa savienojumu, viena Ajax sistēma var nosegt tādus objektus kā biroju centrs ar pazemes autostāvvietu, metāla angārs vai vairāku lielu ēku noliktavu komplekss. Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar Jeweller un Wings. Ja ReX 2 Jeweller ir savienots ar hubu gan caur Ethernet, gan radio kanālu, priekšroka tiek dota Ethernet.
Hubam un ReX 2 Jeweller jābūt savienotiem ar vienu un to pašu tīklu caur maršrutētāju, lai šis sakaru kanāls darbotos. Maršrutētājs ir nepieciešams, lai noteiktu signāla pastiprinātāja IP adresi. Tīklam, ar kuru savienojas ReX 2 Jeweller, ir jāatbalsta apraides pieprasījumi un jānodrošina atvērts 4269 ports visiem datu pārraides veidiem.
Tiešsavienojums ar hubu caur Ethernet kabeli nav paredzēts.
ReX 2 Jeweller var darboties gan ar statiskajām, gan ar dinamiskajām IP adresēm. Ja signāla pastiprinātājam neizdodas izveidot Ethernet savienojumu ar hubu, ReX 2 Jeweller statusā tiks rādīta kļūda. Ērtībai kļūdas informācijā ir pieejama arī signāla pastiprinātāja MAC adrese, kas palīdz atrast un novērst problēmu.
Paziņojums par savienojuma zudumu tiek nosūtīts divos gadījumos: ja hub pilnībā zaudē savienojumu ar signāla pastiprinātāju vai ja tiek zaudēts savienojums ar pastiprinātāju pa fotoattēlu pārraides kanālu. Ja savienojums tiek zaudēts tikai caur Jeweller vai tikai caur Wings (ja ir pievienots Ethernet), paziņojums netiek nosūtīts.
Foto verifikācijas atbalsts
ReX 2 Jeweller radio signāla pastiprinātājs atbalsta detektoru ar foto verifikāciju pievienošanu. ReX 2 Jeweller var pārraidīt ne tikai notikumus un trauksmes, bet arī ar detektoru uzņemtos fotoattēlus.
Foto piegādes laiks caur pastiprinātāju ir atkarīgs no sakaru kanāla ar hubu, detektora veida un attēla izšķirtspējas.
Foto piegādes laiks caur Wings radio protokolu:
Detektors
Foto izšķirtspēja, px
Piegādes laiks caur pastiprinātāju¹, s
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
līdz 11
320 × 240
līdz 18
640 × 480 (pēc noklusējuma)
līdz 39
960 × 720
līdz 53
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller, MotionCam Jeweller
160 × 120
līdz 8
320 × 240 (pēc noklusējuma)
līdz 18
640 × 480
līdz 31
MotionCam Outdoor Jeweller
320 × 176 (pēc noklusējuma)
līdz 13
640 × 352
līdz 30
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 37
640 × 352
līdz 50
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 20
640 × 352
līdz 38
¹ Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru, kā arī starp hubu un ReX 2 Jeweller signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).
Foto piegādes laiks caur Ethernet:
Detektors
Foto izšķirtspēja, px
Piegādes laiks caur pastiprinātāju², s
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
līdz 4
320 × 240
līdz 5,5
640 × 480 (pēc noklusējuma)
līdz 13
960 × 720
līdz 17,5
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller
160 × 120
līdz 6
320 × 240 (pēc noklusējuma)
līdz 10
640 × 480
līdz 16
MotionCam Jeweller
160 × 120
līdz 6
320 × 240 (pēc noklusējuma)
līdz 10
640 × 480
līdz 17
MotionCam Outdoor Jeweller
320 × 176 (pēc noklusējuma)
līdz 10
640 × 352
līdz 21
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 24
640 × 352
līdz 32
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 11
640 × 352
līdz 18
² Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).
Foto verifikācijas īpatnības Ajax sistēmā
Savienoto signāla pastiprinātāju un ierīču skaits
Atkarībā no modeļa pie hub var pieslēgt šādu skaitu signāla pastiprinātāju:
Hub modelis
ReX 2 Jeweller skaits
Hub 2 (2G)
5
Hub 2 (4G)
5
Hub 2 Plus
5
Superior Hub Hybrid (2G)
5
Superior Hub Hybrid (4G)
5
Nav nozīmes, kāds pastiprinātāja tips tiek izmantots: ReX Jeweller vai ReX 2 Jeweller. Tos var pieslēgt jebkurā kombinācijā, ievērojot hub ierobežojumus.
ReX 2 Jeweller savienojas ar hub tikai tieši. Savienojums ar citu pastiprinātāju nav paredzēts.
ReX 2 Jeweller nepalielina pie hub pieslēgto ierīču skaitu. Maksimālais ierīču skaits atkarīgs no hub modeļa:
Hub modelis
Savienoto ierīču skaits
Hub 2 (2G)
99
Hub 2 (4G)
99
Hub 2 Plus
199
Superior Hub Hybrid (2G)
99
Superior Hub Hybrid (4G)
99
Notikumu nosūtīšana uz uzraudzības staciju
Ajax sistēmu var savienot ar CMS un pārsūtīt trauksmes un notikumus SurGard (Contact ID), SIA (DC-09), ADEMCO 685 un citos patentētos protokolos. Pilns atbalstīto protokolu saraksts pieejams saitē.
Ajax savienošana ar uzraudzības programmatūru
ReX 2 Jeweller cilpas (zonas) numurs ir pieejams ierīces statusā. Lai to iegūtu:
Pierakstieties Ajax lietotnē.
Izvēlieties telpu, ja ir vairākas.
Atveriet izvēlni “Ierīces”.
Izvēlieties ReX 2 Jeweller. Cilpas (zonas) numurs ir redzams pašā lapas apakšā.
ReX 2 Jeweller cilpas (zonas) numurs ir pieejams arī izvēlnē “Grupas” (Ajax lietotne → Ierīces → Hub → Iestatījumi → Grupas). Ierīces numurs atbilst cilpas (zonas) numuram.
Saderīgie hub modeļi
ReX 2 Jeweller darbībai nepieciešams hub.
Savienojums
Signāla pastiprinātājs darbojas tikai ar saderīgiem Ajax hubiem. Savienojums ar citiem hubiem, signāla pastiprinātājiem, kā arī ar uartBridge un ocBridge Plus nav paredzēts.
Hub un ierīce, kas darbojas dažādās radio frekvencēs, nav savietojami. Ierīces radiofrekvenču diapazons var atšķirties atkarībā no reģiona. Iesakām iegādāties un lietot Ajax ierīces vienā reģionā. Par frekvenču diapazonu var noskaidrot tehniskajā atbalstā.
Pirms ierīces pievienošanas:
Instalējiet Ajax vai Ajax PRO lietotni.
Pierakstieties kontā vai izveidojiet jaunu.
Izvēlieties telpu vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālu telpu.
Pievienojiet telpai saderīgu hub. Pārliecinieties, ka tas ir ieslēgts un tam ir piekļuve internetam caur Ethernet, Wi-Fi un/vai mobilo tīklu.
Pārliecinieties, ka telpa ir atbruņota un hub neveic atjaunināšanu, pārbaudot statusu Ajax lietotnē.
Lai savienotu ReX 2 Jeweller ar hub:
Noņemiet SmartBracket montāžas paneli, pabīdot to uz leju ar spēku. Nepieskarieties perforētajai daļai, jo tā nepieciešama, lai darbinātu sabotāžas sensoru, kas aizsargā signāla pastiprinātāju no demontāžas.
Noklikšķiniet uz Pievienot; sāksies atpakaļskaitīšana. Ieslēdziet ReX 2 Jeweller, turot ieslēgšanas pogu nospiestu 3 sekundes.
Lai pārliecinātos, ka ReX 2 Jeweller ir savienots ar hubu, signāla pastiprinātājam jāatrodas tajā pašā aizsargātajā objektā, kur sistēma (huba radio tīkla darbības zonā).
Pēc savienošanas ar hubu logotipa krāsa 30 sekunžu laikā mainīsies no sarkanas uz baltu. Savienotais signāla pastiprinātājs parādīsies huba ierīču sarakstā Ajax lietotnē. Signāla pastiprinātāja statusa atjaunināšanas biežums ir atkarīgs no Jeweller iestatījumiem (vai Jeweller/Fibra — Ajax hibrīdajiem hubiem); noklusējuma vērtība ir 36 sekundes.
Ja savienojums neizdodas, izslēdziet ReX 2 Jeweller un mēģiniet vēlreiz pēc 5 sekundēm. Ja, mēģinot pievienot ierīci, huba maksimālais pievienoto ierīču skaits (atkarībā no huba modeļa) jau ir sasniegts, Ajax lietotnē saņemsiet atbilstošu paziņojumu.
ReX 2 Jeweller darbojas tikai ar vienu hubu. Pieslēdzoties jaunam hubam, signāla pastiprinātājs pārtrauc komandu sūtīšanu uz veco. Pēc pievienošanas jaunam hubam ReX 2 Jeweller netiek automātiski noņemts no vecā huba ierīču saraksta. To nepieciešams izdarīt Ajax lietotnē.
Kļūmes ikona
Kad signāla pastiprinātājs konstatē kļūmi (piemēram, nav ārējā barošanas avota), Ajax lietotnē ierīces ikonas augšējā kreisajā stūrī tiek parādīta emblēma ar skaitītāju.
Visas kļūmes ir redzamas signāla pastiprinātāja statusos. Lauki ar kļūdām tiks izcelti sarkanā krāsā.
Ikonas
Ikonas attēlo dažus ReX 2 Jeweller statusus. Tos var apskatīt cilnē Ierīces Ajax lietotnē.
Ikona — Nozīme
Jeweller signāla stiprums. Parāda signāla stiprumu starp hubu un signāla pastiprinātāju. Ieteicamā vērtība ir 2–3 stabiņi. Uzzināt vairāk
Akumulatora uzlādes līmenis. Uzzināt vairāk
Konstatēta kļūme. Signāla pastiprinātāja statusos pieejams kļūmju saraksts un to apraksts.
Ierīce atrodas signāla slāpēšanas testēšanas režīmā. Uzzināt vairāk
ReX 2 Jeweller ir deaktivizēts. Uzzināt vairāk
ReX 2 Jeweller ir deaktivizēti paziņojumi par sabotāžas sensora iedarbināšanu. Uzzināt vairāk
Ierīce ir zaudējusi savienojumu ar hubu vai hubs ir zaudējis savienojumu ar Ajax Cloud serveri.
Ierīce nav pārnesta uz jauno hubu. Uzzināt vairāk
Statusi
Statusos ir informācija par ierīci un tās darbības parametriem. ReX 2 Jeweller statusus var apskatīt Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Parametrs — Nozīme
Datu imports Rāda kļūdu, kad dati tiek pārsūtīti uz jauno hubu:
Neizdevās — ierīce nav pārnesta uz jauno hubu. Uzzināt vairāk
Dažas funkcijas nedarbojas Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst.
ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota. Lai atjauninātu programmaparatūru, nepieciešams stabils:
ārējais barošanas avots hubam un signāla pastiprinātājam,
savienojums starp hubu un ReX 2 Jeweller,
huba savienojums ar internetu.
Kā tiek atjaunināts OS Malevich
Jeweller signāla stiprums Jeweller signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi. Jeweller ir protokols trauksmju un notikumu pārsūtīšanai. Uzzināt vairāk
Savienojums caur Jeweller Savienojuma statuss starp hubu un ReX 2 Jeweller caur Jeweller:
Tiešsaistē — signāla pastiprinātājs ir savienots.
Nesaistē — nav savienojuma ar signāla pastiprinātāju.
Ethernet Savienojuma statuss starp hubu un ReX 2 Jeweller caur Ethernet:
Savienots — signāla pastiprinātājs ir savienots.
Nav savienots — nav savienojuma ar signāla pastiprinātāju.
Atspējots — Ethernet savienojums ir atspējots signāla pastiprinātāja iestatījumos.
Nospiežot pogu, tiek parādīta savienojuma informācija: IP adrese, apakštīkla maska, vārteja un signāla pastiprinātāja MAC adrese.
Wings signāla stiprums Wings signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi. Wings ir protokols detektoru ar foto verifikāciju uzņemto fotoattēlu pārsūtīšanai. Uzzināt vairāk
Savienojums caur Wings Savienojuma statuss starp hubu un ReX 2 Jeweller caur Wings:
Tiešsaistē — ReX 2 Jeweller var pārsūtīt foto uz hubu.
Nesaistē — ReX 2 Jeweller nevar pārsūtīt foto uz hubu.
Raidītāja jauda Parāda izvēlēto raidītāja jaudu. Parametrs parādās, ja izvēlnē Signāla slāpēšanas tests ir izvēlēts Max vai Slāpēšana. Uzzināt vairāk
Akumulatora uzlāde ReX 2 Jeweller rezerves akumulatora uzlādes līmenis. Attēlots ar 5% soli. Uzzināt vairāk
Korpuss Signāla pastiprinātāja sabotāžas sensora statuss, kas reaģē uz korpusa noņemšanu vai bojājumu:
Atvērts — noņemts signāla pastiprinātāja montāžas panelis vai bojāta korpusa integritāte.
Aizvērts — signāla pastiprinātājs uzstādīts uz montāžas paneļa. Uzzināt vairāk
Ārējais barošanas avots Ārējā barošanas avota (110–240 V) statuss:
Pievienots — ārējais barošanas avots ir pievienots.
Atvienots — ārējais barošanas avots ir atvienots.
Pastāvīga deaktivizācija Rāda ierīces pastāvīgās deaktivizācijas funkcijas statusu:
Nē — ierīce darbojas normāli un pārsūta visus notikumus.
Tikai korpuss — huba administrators ir atspējojis paziņojumus par sabotāžas sensora iedarbināšanu.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības ar huba administratora starpniecību.
Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller. Uzzināt vairāk
Tikai korpuss — sabotāžas sensora paziņojumi ir atspējoti līdz pirmajai atbruņošanai.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.
Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller. Uzzināt vairāk
Programmaparatūra ReX 2 Jeweller programmaparatūras versija. Atjauninās attālināti, tiklīdz atjauninājums kļūst pieejams Ajax Cloud serverī. Uzzināt vairāk
Ierīces ID ReX 2 Jeweller ID/sērijas numurs. Norādīts arī uz ierīces kastes, plates un korpusa (zem SmartBracket stiprinājuma).
Ierīces Nr. Ierīces cilpas (zonas) numurs.
Iestatījumi
ReX 2 Jeweller iestatījumus var mainīt Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Iestatiet nepieciešamos parametrus.
Noklikšķiniet uz Atpakaļ, lai saglabātu jaunos iestatījumus.
Iestatījums — Nozīme
Nosaukums ReX 2 Jeweller nosaukums. Tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā. Lai mainītu nosaukumu, noklikšķiniet uz zīmuļa ikonas. Nosaukums var saturēt līdz 12 kirilicas vai līdz 24 latīņu rakstzīmēm.
Telpa Virtuālās telpas izvēle, kurai pievienots ReX 2 Jeweller. Telpas nosaukums tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā.
Ethernet iestatījumi Izvēlne savienojumam ar hubu caur Ethernet:
Savienojums caur Ethernet — ieslēdz vai izslēdz savienojumu caur Ethernet.
Savienojuma tips — ļauj pielāgot savienojuma tipu: DHCP vai statiskā IP adrese.
MAC adrese — rāda un ļauj kopēt signāla pastiprinātāja MAC adresi.
Uzlādes režīms Pieejams tikai Ajax PRO lietotnēs. Pieejams ReX 2 Jeweller, kas darbojas ar hubiem ar OS Malevich 2.24 vai jaunāku. Iestata iebūvētā akumulatora uzlādes ātrumu no ārējā avota.
Pieejamas divas opcijas:
Nepārtraukts — akumulators uzlādējas nepārtraukti līdz pilnai uzlādei. Saderīgs ar lielāko daļu ārējo barošanas avotu.
Atzīmēt Jeweller/Wings savienojuma zudumu ar kļūmes ikonām Pieejams ReX 2 Jeweller ar OS Malevich 2.18 vai jaunāku. Aktivizē kļūmes ikonu ierīču sarakstā, kad signāla pastiprinātājs zaudē savienojumu pa radio kanāliem. Iestatījums ir pieejams tikai tad, ja ir aktivizēts savienojums caur Ethernet. Iestatījuma deaktivizēšana neizslēdz paziņojumus par savienojuma zudumu un neizslēdz kļūmi sistēmas integritātes pārbaudē.
LED spilgtums Ajax logotipa apgaismojuma spilgtuma iestatīšana uz signāla pastiprinātāja. Regulējams no 0 līdz 10 ar soli 1. Noklusējuma vērtība ir 10.
Pārī ar ierīci Izvēlne ierīču izvēlei, kas darbojas caur signāla pastiprinātāju. Uzzināt vairāk
Jeweller signāla stipruma tests Pārslēdz ReX 2 Jeweller Jeweller signāla stipruma testēšanas režīmā. Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa trauksmju un notikumu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu. Uzzināt vairāk
Wings signāla stipruma tests Pārslēdz ReX 2 Jeweller Wings signāla stipruma testēšanas režīmā. Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa fotoattēlu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu. Uzzināt vairāk
Signāla slāpēšanas tests Pārslēdz ierīci signāla slāpēšanas testēšanas režīmā. Tests samazina vai palielina radio raidītāja jaudu, lai simulētu vides izmaiņas un pārbaudītu savienojuma stabilitāti starp signāla pastiprinātāju un hubu. Uzzināt vairāk
Lietotāja rokasgrāmata Atver ReX 2 Jeweller lietotāja rokasgrāmatu Ajax lietotnē.
Pastāvīga deaktivizācija Ļauj huba administratoram deaktivizēt ierīci, to neatvienojot no sistēmas.
Pieejamas trīs opcijas:
Nē — ierīce darbojas normāli un pārsūta visus notikumus.
Pilnībā — ierīce neizpilda sistēmas komandas un nepiedalās automatizācijas scenārijos, un sistēma ignorē trauksmes un citus paziņojumus.
Tikai korpuss — sistēma ignorē tikai paziņojumus par sabotāžas sensora iedarbināšanu.
Uzzināt vairāk Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.
Vienreizēja deaktivizācija Ļauj lietotājam deaktivizēt ierīces notikumus līdz pirmajai atbruņošanai.
Pieejamas trīs opcijas:
Nē — ierīce darbojas normālā režīmā.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.
Tikai korpuss — sabotāžas sensora paziņojumi ir deaktivizēti līdz pirmajai atbruņošanai.
Uzzināt vairāk Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.
Dzēst ierīci Atvieno ReX 2 Jeweller no huba un dzēš tā iestatījumus. Ja pie ReX 2 Jeweller ir pievienoti detektori, pēc atvienošanas tie mēģinās atkārtoti savienoties ar hubu.
Ierīču pievienošana ReX 2 Jeweller
Lai piešķirtu ierīci signāla pastiprinātājam, Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Izvēlieties izvēlni Pārī ar ierīci.
Izvēlieties ierīces, kurām jādarbojas caur signāla pastiprinātāju.
Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.
Pēc savienošanas izvēlētajām ierīcēm Ajax lietotnē tiek parādīta ikona . Ierīci var pievienot tikai vienam ReX 2 Jeweller. Kad ierīce ir piešķirta vienam signāla pastiprinātājam, tā automātiski tiek atvienota no cita savienotā pastiprinātāja.
Lai piešķirtu ierīci hubam, Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Izvēlieties izvēlni Pārī ar ierīci.
Noņemiet atzīmi no ierīcēm, kuras jāpievieno atpakaļ hubam.
Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.
Kļūmes
ReX 2 Jeweller var paziņot par konstatētajām kļūmēm. Lauks Kļūmes ir pieejams sadaļā Ierīces statusi. Noklikšķinot uz , tiek atvērts visu kļūmju saraksts. Lauks tiek parādīts tikai tad, ja konstatēta kļūme.
Kļūme — Apraksts — Risinājums
Dažas funkcijas nedarbojas. Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst. Risinājums: pārliecinieties, ka huba iestatījumos ir aktivizēti automātiskie atjauninājumi. ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota un serverī ir pieejama jauna programmaparatūras versija.
Indikācija
ReX 2 Jeweller LED indikators var iedegties baltā, sarkanā vai zaļā krāsā atkarībā no ierīces statusa un savienojuma caur Ethernet.
Indikācija, kad Ethernet savienojums ir atspējots
Indikācija
Notikums
Piezīme
Deg balts.
Izveidots savienojums ar hubu vismaz pa vienu no kanāliem: Jeweller un/vai Wings.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg sarkans.
Nav savienojuma ar hubu.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg 3 minūtes, pēc tam mirgo ik pēc 10 sekundēm.
Ārējais barošanas avots ir atvienots.
Indikācijas krāsa atkarīga no savienojuma ar hubu esamības.
Indikācija, kad Ethernet savienojums ir aktivizēts
Indikācija
Notikums
Piezīme
Deg balts.
Izveidots savienojums ar hubu pa diviem kanāliem: Jeweller un/vai Wings, Ethernet.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg zaļš.
Izveidots savienojums ar hubu vismaz pa vienu no diviem kanāliem: Jeweller un/vai Wings, Ethernet.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg sarkans.
Nav savienojuma ar hubu.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg 3 minūtes, pēc tam mirgo ik pēc 10 sekundēm.
Ārējais barošanas avots ir atvienots.
Indikācijas krāsa atkarīga no savienojuma ar hubu esamības.
Funkcionalitātes testēšana
ReX 2 Jeweller funkcionalitātes testi nesākas uzreiz, bet ne vēlāk kā viena pinga laikā starp hubu un detektoru (36 sekundes ar huba noklusējuma iestatījumiem). Ierīču pinga periodu var mainīt huba iestatījumu izvēlnē Jeweller.
Lai palaistu testu Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi.
Izvēlieties vienu no pieejamajiem testiem:
Jeweller signāla stipruma tests
Wings signāla stipruma tests
Signāla slāpēšanas tests
Uzstādīšanas vietas izvēle
Izvēloties uzstādīšanas vietu, jāņem vērā 2 galvenie faktori:
Jeweller signāla stiprums.
Wings signāla stiprums.
Jāvērtē signāla stiprums gan starp hubu un signāla pastiprinātāju, gan starp signāla pastiprinātāju un visām pievienotajām ierīcēm.
Novietojiet ReX 2 Jeweller vietā ar stabilu Jeweller un Wings signāla stiprumu (2–3 stabiņi Ajax lietotnē). Izvēloties uzstādīšanas vietu, ņemiet vērā attālumu starp signāla pastiprinātāju un hubu, kā arī šķēršļus starp ierīcēm, kas kavē radio signāla izplatību: sienas, starpstāvu pārsegumus vai telpā esošus lielizmēra priekšmetus.
ReX 2 Jeweller jānovieto starp hubu un ierīci ar vāju signālu. Signāla pastiprinātājs nepalielina radio signālu jaudu, tāpēc tā uzstādīšana blakus hubam vai ierīcei ar signāla līmeni 1 vai 0 stabiņi nedos vēlamo rezultātu. Lai aptuveni aprēķinātu signāla līmeni uzstādīšanas vietā, izmantojiet mūsu radio signāla diapazona kalkulatoru.
Pārbaudiet Jeweller un Wings signāla stiprumu uzstādīšanas vietā. Ja signāla stiprums ir zems (viens stabiņš), mēs nevaram garantēt stabilu drošības sistēmas darbību. Ierīces pārvietošana pat par 20 cm var būtiski uzlabot signāla uztveršanu.
Ja uzstādīšanas vietā starp signāla pastiprinātāju un hubu nav stabila signāla līmeņa (2–3 stabiņi) caur Jeweller un Wings, izmantojiet Ethernet kā galveno sakaru kanālu. Šī funkcija ļauj uzstādīt signāla pastiprinātājus pagrabos, metāla angāros un citās vietās, kur radio signāls nav pieejams.
Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar radio protokoliem. Savienojums gan caur kabeli, gan radio palielinās sistēmas uzticamību un darbības drošumu. Šādā konfigurācijā priekšroka tiek dota Ethernet kanālam.
ReX 2 Jeweller jānovieto tā, lai tas nebūtu tieši redzams. Tas palīdzēs samazināt sabotāžas vai traucējumu iespējamību. Atcerieties, ka ierīce paredzēta tikai iekštelpām.
Neuzstādiet ReX 2 Jeweller:
Ārpus telpām. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.
Tuvu metāla priekšmetiem vai spoguļiem (piemēram, metāla skapī). Tie var aizsegt un vājināt radio signālu.
Telpās, kur temperatūra un mitrums pārsniedz pieļaujamos limitus. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.
Tuvu radio traucējumu avotiem: tuvāk par 1 metru no maršrutētāja un barošanas kabeļiem. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.
Vietās ar zemu vai nestabilu signāla stiprumu, ja Ethernet netiek izmantots kā galvenais sakaru kanāls. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.
Uzstādīšana
Pirms signāla pastiprinātāja uzstādīšanas pārliecinieties, ka esat izvēlējies optimālo vietu un tā atbilst šīs rokasgrāmatas prasībām.
Uzstādot un ekspluatējot ierīci, ievērojiet vispārīgos elektrodrošības noteikumus elektroierīču lietošanā un elektrodrošības normatīvu prasības.
Lai uzstādītu ReX 2 Jeweller:
Nostipriniet SmartBracket montāžas paneli ar komplektā esošajām skrūvēm. Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli.
Piestiprinot, izmantojiet visus stiprinājuma punktus.
Lai sabotāžas sensors reaģētu uz mēģinājumiem atvienot ierīci, obligāti nostipriniet SmartBracket perforēto stūri.
Neizmantojiet montāžai divpusējo līmlenti. Tas var izraisīt signāla pastiprinātāja nokrišanu. Ierīce var sabojāties trieciena rezultātā.
Pievienojiet barošanas kabeli un, ja nepieciešams, Ethernet kabeli signāla pastiprinātājam. Ieslēdziet ierīci.
Nostipriniet kabeli ar plastmasas fiksācijas plāksni. Tas samazinās sabotāžas iespējamību, jo nostiprinātu kabeli ir daudz grūtāk noraut.
Uzbīdiet ReX 2 Jeweller uz montāžas paneļa. Pēc uzstādīšanas pārbaudiet sabotāžas sensora statusu Ajax lietotnē un pēc tam paneļa stiprinājuma kvalitāti. Jūs saņemsiet paziņojumu, ja tiks mēģināts noraut signāla pastiprinātāju no virsmas vai noņemt to no montāžas paneļa.
Nostipriniet ReX 2 Jeweller uz SmartBracket paneļa ar komplektā esošajām skrūvēm.
Neuzstādiet signāla pastiprinātāju apgrieztu vai sāniski, ja tas tiek montēts vertikāli (piemēram, uz sienas). Pareizi nostiprinot, Ajax logotips ir salasāms horizontāli.
Apkope
Regulāri pārbaudiet ReX 2 Jeweller darbību. Optimālais pārbaudes biežums ir reizi trijos mēnešos. Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, kad tie parādās. Izmantojiet mīkstu, sausu drānu, kas paredzēta tehnikas kopšanai.
Neizmantojiet tīrīšanai vielas, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.
Ja ReX 2 Jeweller akumulators kļūst bojāts un vēlaties to nomainīt, izmantojiet šādu instrukciju:
Tehniskā specifikācija – ReX 2 Jeweller
Savienojums
Savienojums ar hubu: Jeweller, Wings, Ethernet
Maksimālais diapazons: līdz 1700 m (atklātā vietā)
Ethernet prioritārs, ja pieejams paralēli radio kanāliem
Atbalsta DHCP un statisko IP
Foto verifikācija
Atbalsta detektorus ar foto verifikāciju
Attēlu pārraide caur Wings un/vai Ethernet
Piegādes laiks atkarīgs no izšķirtspējas un kanāla (piem., 640×480 px līdz 39 s caur Wings, līdz 17 s caur Ethernet)
Saderība
Darbojas ar Hub 2, Hub 2 (2G/4G), Hub 2 Plus, Superior Hub Hybrid (2G/4G)
Līdz 5 ReX 2 Jeweller vienam hubam
Ierīces skaits: līdz 99 vai 199 (atkarībā no hub modeļa)
Drošība un protokoli
Protokoli: Jeweller (notikumiem), Wings (foto)
Divvirzienu saziņa
Šifrēšana ar dinamisko atslēgu
Sabotāžas sensors (tamper)
Barošana
Ārējais barošanas avots: 110–240 V
Rezerves akumulators: uzlādējams, ar uzlādes režīmu izvēli (nepārtraukts/intervāla)
LED indikācija
Balta: savienojums aktīvs
Zaļa: savienojums pa vismaz vienu kanālu + Ethernet
Sarkana: nav savienojuma
Mirgo ik pēc 10 s: nav ārējā barošanas avota
Uzstādīšana
Tikai iekštelpām
Optimālais signāla stiprums: 2–3 stabiņi
Nedrīkst uzstādīt ārpus telpām, pie metāla priekšmetiem vai traucējumu avotiem (<1 m no rūtera/kabeļiem)
Apkope
Funkcionalitātes pārbaude: ik pēc 3 mēnešiem
Tīrīšana ar sausu, mīkstu drānu
Aizliegts izmantot spirtu, acetonu, benzīnu un citus šķīdinātājus
Pieejams saņemšanai veikalā
Izpārdots veikalā
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
{"id":55843941318991,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"367304857","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"AJAX REX Jeweller Bezvadu repīteris - HUB - 1 gab, HUB 2 - 5 gab, HUB Plus - 5 gab, HUB 2 Plus - 5 gab, Melns","public_title":null,"options":["Default Title"],"price":14997,"weight":0,"compare_at_price":14997,"inventory_management":"shopify","barcode":"856963007415","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}
AJAX REX Jeweller Bezvadu repīteris - HUB - 1 gab, HUB 2 - 5 gab, HUB Plus - 5 gab, HUB 2 Plus - 5 gab, Melns
SKU: 367304857
€149,97
Vienības cena
ReX Jeweller
Apraksts ReX Jeweller ir sakaru signālu pastiprinātājs, kas palielina Ajax ierīču radio sakaru diapazonu ar hubu līdz 2 reizēm. Ierīce paredzēta tikai lietošanai telpās. Tā aprīkota ar iebūvētu aizsardzību pret sabotāžu un akumulatoru, kas nodrošina līdz 35 stundu darbību bez ārējās barošanas.
Saderība
Darbojas tikai ar Ajax hubiem.
Savienojums ar uartBridge un ocBridge Plus nav paredzēts.
Vadība un paziņojumi
Konfigurējams ar mobilo lietotni (iOS, Android).
Notifikācijas: push, SMS un zvani (ja aktivizēti).
Visi notikumi tiek reģistrēti un paziņoti lietotājam.
Uzraudzība
Ajax sistēmu var izmantot neatkarīgai objekta uzraudzībai.
Iespējams pieslēgums Apsardzes uzņēmuma centralizētajai pultij (CMS).
Functional elements
Funkcionālie elementi
Logo ar gaismas indikatoru
SmartBracket stiprinājuma panelis (perforētā daļa nepieciešama tampera aktivizēšanai, ja tiek mēģināts noņemt ReX Jeweller no virsmas)
Barošanas savienotājs
QR kods
Tampera poga
Ieslēgšanas poga
Darbības princips ReX Jeweller paplašina drošības sistēmas radio sakaru diapazonu, ļaujot Ajax ierīces uzstādīt lielākā attālumā no huba.
Sakaru diapazons Sakaru diapazonu starp ReX Jeweller un ierīci ierobežo pašas ierīces radio signāla darbības diapazons (norādīts ierīces specifikācijā tīmekļa vietnē un lietotāja rokasgrāmatā).
Darbība ReX saņem signālus no huba un pārsūta tos pievienotajām ierīcēm, kā arī nodod ierīču signālus atpakaļ hubam. Hub pārbauda pastiprinātāja darbību ik pēc 12–300 sekundēm (noklusējuma iestatījums – ik pēc 36 sekundēm), savukārt trauksmes tiek pārsūtītas 0,3 sekunžu laikā.
Pievienoto ReX Jeweller skaits
Atkarībā no huba modeļa, iespējams pievienot šādu skaitu signāla pastiprinātāju:
Hub – 1 ReX Jeweller
Hub Plus – līdz 5 ReX Jeweller
Hub 2 (2G) – līdz 5 ReX Jeweller
Hub 2 (4G) – līdz 5 ReX Jeweller
Hub 2 Plus – līdz 5 ReX Jeweller
Superior Hub Hybrid – līdz 5 ReX Jeweller
Vairāku ReX Jeweller pieslēgšana tiek atbalstīta ierīcēs ar OS Malevich 2.8 un jaunākām versijām. ReX Jeweller var pieslēgt tikai tieši hubam – savstarpēja pastiprinātāju savienošana nav atbalstīta. ⚠️ ReX Jeweller nepalielina hubam pievienojamo ierīču kopējo skaitu!
ReX Jeweller savienošana ar hubu
Hub un ierīces, kas darbojas dažādās radiofrekvencēs, nav savietojamas.
Radiofrekvenču diapazons var atšķirties atkarībā no reģiona. Rekomendēts iegādāties un izmantot Ajax ierīces vienā reģionā.
Darba radiofrekvences iespējams pārbaudīt pie tehniskā atbalsta dienesta.
Pirms ierīces pievienošanas
Instalējiet Ajax app vai Ajax PRO.
Pierakstieties esošā kontā vai izveidojiet jaunu.
Izvēlieties esošu Space vai izveidojiet jaunu.
Space funkcionalitāte pieejama no šādām versijām vai jaunākām:
Ajax Security System 3.0 iOS
Ajax Security System 3.0 Android
Ajax PRO: Tool for Engineers 2.0 iOS
Ajax PRO: Tool for Engineers 2.0 Android
Ajax PRO Desktop 4.0 macOS
Ajax PRO Desktop 4.0 Windows
Pievienojiet vismaz vienu virtuālu telpu (Room).
Pievienojiet saderīgu hubu šim Space. Pārliecinieties, ka hub ir ieslēgts un tam ir piekļuve internetam (Ethernet, Wi-Fi un/vai mobilais tīkls).
Pārliecinieties, ka sistēma ir atbruņota un hub neveic atjauninājumu (statusi redzami Ajax lietotnē).
⚠️ Ierīces pievienošanu hubam var veikt tikai lietotājs ar administratora tiesībām.
Savienošana
Atveriet Ajax lietotni un izvēlieties Add Device.
Nosauciet pastiprinātāju, noskenējiet vai manuāli ievadiet QR kodu (atrodas uz vāka un iepakojuma).
Ieslēdziet ReX Jeweller, turot ieslēgšanas pogu nospiestu 3 sekundes.
Pēc pieslēgšanās hubam ierīces logo mainīs krāsu no sarkanas uz baltu (30 sekunžu laikā pēc ieslēgšanas).
Detektēšana un savienojums Lai notiktu savienošana un atpazīšana, ReX Jeweller jāatrodas huba radio sakaru diapazonā (vienā un tajā pašā apsargājamajā objektā).
Savienojuma pieprasījums ar hubu tiek nosūtīts tikai tad, kad ierīce ir ieslēgta. Ja savienojums ar hubu neizdodas:
izslēdziet pastiprinātāju, nospiežot ieslēgšanas pogu uz 3 sekundēm,
atkārtojiet savienošanas procedūru pēc 5 sekundēm.
Pēc pievienošanas pie huba, pastiprinātājs parādīsies lietotnē ierīču sarakstā. Ierīču statusu atjaunošanās intervāls sarakstā atkarīgs no huba iestatījumos noteiktā aptaujas laika (noklusējuma vērtība — 36 sekundes).
Ierīču piešķiršana darbam caur ReX Jeweller Lai pievienotu ierīci pastiprinātājam:
Atveriet ReX Jeweller iestatījumus (Devices → ReX Jeweller → Settings).
Nospiediet Pair with device.
Izvēlieties ierīces, kas darbosies caur pastiprinātāju.
Atgriezieties ReX Jeweller iestatījumu izvēlnē.
Kad savienojums būs izveidots, izvēlētās ierīces mobilajā lietotnē tiks atzīmētas ar 🔗 ikonu.
ReX Jeweller ierobežojumi un savienošana
ReX Jeweller neatbalsta savienošanu ar MotionCam kustības detektoru ar vizuālu alarmu verifikāciju, jo tas izmanto papildu Wings radio protokolu.
Ierīci var pievienot tikai vienam ReX Jeweller. Ja ierīce tiek piešķirta vienam pastiprinātājam, tā automātiski tiek atvienota no cita.
Ierīces piešķiršana tieši hubam
Dodieties uz ReX Jeweller iestatījumiem (Devices → ReX Jeweller → Settings).
Nospiediet Pair with device.
Noņemiet atzīmi no ierīcēm, kurām jāsavienojas tieši ar hubu.
Atgriezieties iestatījumu izvēlnē.
ReX Jeweller stāvokļi
Devices → ReX Jeweller → States
Data import – kļūdas paziņojums datu pārsūtīšanas laikā uz jaunu hubu.
Failed — ierīce nav pārsūtīta uz jauno hubu.
Some functions do not work – tiek rādīts, ja huba un ReX Jeweller programmaparatūras versijas neatbilst.
Atjauninājums notiek pusstundas laikā (ja sistēma ir atbruņota).
Nepieciešams:
stabils ārējais barošanas avots hubam un pastiprinātājam,
stabila huba–ReX Jeweller savienojuma kvalitāte,
huba pieslēgums internetam.
Jeweller Signal Strength – signāla stiprums starp hubu un ReX Jeweller.
Connection – savienojuma statuss starp hubu un pastiprinātāju.
Transmitter power – raidītāja jaudas statuss (redzams tikai signāla vājināšanas testā).
Battery Charge – akumulatora uzlādes līmenis procentos.
Lid – tampera stāvoklis, reaģē uz mēģinājumu noņemt vai bojāt korpusu.
External power – ārējā barošanas avota statuss.
Radio transmitter power – redzams signāla vājināšanas testā (Maximum / Minimum).
Permanent Deactivation – ierīces statuss:
Active — aktīvs;
Entirely — pilnībā atspējots;
Lid only — tiek ignorēti tikai tampera paziņojumi.
Firmware – ReX Jeweller programmaparatūras versija.
Device ID – ierīces identifikators.
ReX Jeweller iestatījumi
Devices → ReX Jeweller → Settings
Name – ierīces nosaukums (rediģējams).
Room – virtuālās telpas izvēle.
Charging mode(pieejams tikai Ajax PRO ar OS Malevich 2.24+) – akumulatora uzlādes režīms:
Continuous — nepārtraukta līdz pilnai uzlādei (piemērots lielākajai daļai barošanas avotu).
Interval — uzlāde ar pārtraukumiem (ieteicams cinka–gaisa barošanas avotiem).
LED Brightness – logo apgaismojuma spilgtuma regulēšana.
Pair with device – ierīču piešķiršana darbam caur ReX Jeweller.
Jeweller Signal Strength Test – signāla stipruma tests starp hubu un pastiprinātāju.
Signal Attenuation Test – raidītāja jaudas samazināšana/palielināšana, lai simulētu traucējumus un pārbaudītu savienojuma stabilitāti.
Permanent Deactivation – ierīces atspējošana, to neizdzēšot no sistēmas.
No — darbojas normāli.
Entirely — netiek izpildīti sistēmas komandas un ignorēti paziņojumi.
Lid only — tiek ignorēti tikai tampera paziņojumi.
User Guide – ReX Jeweller lietotāja rokasgrāmata.
Unpair device – atvienošana no huba un iestatījumu dzēšana.
Traucējumu paziņojumi
Ja rodas kļūmes, tās tiek rādītas laukā Malfunctions sadaļā Device States.
Some functions do not work – neatbilstoša huba un ReX Jeweller programmaparatūra.
Risinājums: pārliecinieties, ka huba automātiskie atjauninājumi ir ieslēgti.
LED indikācija
ReX Jeweller LED indikators atkarībā no ierīces stāvokļa var spīdēt sarkanā vai baltā krāsā.
Notikums
LED indikatora stāvoklis
Ierīce ir savienota ar hubu
Deg nepārtraukti baltā krāsā
Ierīce zaudēja savienojumu ar hubu
Deg nepārtraukti sarkanā krāsā
Nav ārējās barošanas
Mirgo ik pēc 10 sekundēm
Funkcionalitātes pārbaude
Pārbaude ReX Jeweller piesaistītajām ierīcēm tiks pievienota nākamajos OS Malevich atjauninājumos.
Ajax sistēma ļauj veikt testus, lai pārbaudītu pievienoto ierīču darbspēju. Testi netiek uzsākti nekavējoties, bet līdz 36 sekunžu laikā, ja tiek izmantoti standarta iestatījumi. Sākuma laiks ir atkarīgs no detektora aptaujas intervāla iestatījumiem (Jeweller sadaļā huba iestatījumos).
Var pārbaudīt:
Jeweller signāla stiprumu starp ReX Jeweller un hubu;
Jeweller signāla stiprumu starp ReX Jeweller un pievienoto ierīci.
Testa uzsākšana:
Lai pārbaudītu signāla stiprumu starp pastiprinātāju un hubu — atveriet ReX Jeweller iestatījumus un izvēlieties Jeweller Signal Strength Test.
Lai pārbaudītu signāla stiprumu starp pastiprinātāju un ierīci — atveriet pievienotās ierīces iestatījumus un izvēlieties Jeweller Signal Strength Test.
Ierīces uzstādīšana
Vietas izvēle
ReX Jeweller atrašanās vieta nosaka attālumu līdz hubam, pievienotajām ierīcēm un šķēršļu (sienu, pārsegumu, lielu objektu) ietekmi uz radiosignāla izplatību.
Ierīce paredzēta tikai lietošanai telpās.
Noteikti pārbaudiet signāla stiprumu izvēlētajā vietā!
Ja indikators rāda tikai vienu līmeni, stabila darbība nav garantēta. Lai uzlabotu signālu, pārvietojiet ReX Jeweller vai hubu — pat 20 cm pārvietojums var būtiski uzlabot uztveri.
Uzstādīšanas kārtība
Izvēlieties vietu, kas atbilst rokasgrāmatas prasībām, vēlams — paslēptu no tieša skata.
Montāžas laikā ievērojiet elektrodrošības noteikumus un normatīvus.
Piestipriniet SmartBracket montāžas paneli ar komplektā iekļautajām skrūvēm.
Ja izmantojat citus stiprinājumus, pārliecinieties, ka panelis netiek bojāts vai deformēts.
Nav ieteicams izmantot divpusējo līmlenti, jo tas var izraisīt ierīces nokrišanu un bojājumus.
Uzslidiniet ReX Jeweller uz montāžas paneļa.
Pēc uzstādīšanas pārbaudiet tampera statusu Ajax lietotnē un paneļa stingrību.
Papildu drošībai nostipriniet ReX Jeweller pie SmartBracket paneļa ar komplektā esošajām skrūvēm.
Uzstādīšanas drošība
Neuzstādiet pastiprinātāju apgrieztā veidā vertikālā montāžā (piemēram, uz sienas). Pareizi nostiprinātā stāvoklī Ajax logotips ir salasāms horizontāli.
Ja tiek mēģināts noņemt ierīci no virsmas vai atvienot no montāžas paneļa, lietotājs saņems paziņojumu.
Ierīci nedrīkst izjaukt, kamēr tā ir pieslēgta barošanai.
Aizliegts lietot ierīci ar bojātu strāvas kabeli.
Nedrīkst izjaukt vai modificēt ReX Jeweller vai tā sastāvdaļas — tas var radīt darbības traucējumus vai pilnīgu ierīces bojāeju.
Aizliegts uzstādīt ReX Jeweller
Ārpus telpām (ārā).
Tuvumā metāla priekšmetiem vai spoguļiem, kas slāpē vai bloķē radiosignālu.
Telpās ar mitruma vai temperatūras līmeni, kas pārsniedz atļautās robežas.
Tuvāk par 1 metru no maršrutētāja vai barošanas kabeļiem (radio traucējumu avoti).
Apkope
Regulāri pārbaudiet Ajax sistēmas darbspēju.
Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu sausu drānu, kas paredzēta tehnikas kopšanai.
Nedrīkst izmantot vielas, kas satur spirtu, acetonu, benzīnu vai citus aktīvus šķīdinātājus.
Akumulatora nomaiņa: Norādījumi par ReX Jeweller radiosignāla pastiprinātāja akumulatora nomaiņu ir pieejami atsevišķi.
Tehniskie parametri
Visi tehniskie parametri pieejami ReX Jeweller specifikācijā.
Atbilstība standartiem
Ierīce atbilst noteiktajiem starptautiskajiem un reģionālajiem standartiem.
Garantija
Ražotāja SIA “Ajax Systems Manufacturing” garantija ir derīga 2 gadus no iegādes brīža.
Garantija neattiecas uz iepriekš uzstādīto akumulatoru.
Ja ierīce nedarbojas pareizi, vispirms sazinieties ar atbalsta dienestu — pusē gadījumu tehniskas problēmas tiek atrisinātas attālināti.
Tehniskā specifikācija – ReX Jeweller
Modelis: ReX Jeweller Mērķis: Radiosignāla pastiprinātājs Ajax ierīcēm (tikai iekštelpām)
Savienojumi un komunikācija
Savietojamība: tikai ar Ajax Hub sērijas centrālēm (nesavienojas ar uartBridge un ocBridge Plus)
ReX 2 Jeweller ir radiosignāla pastiprinātājs ar atbalstu trauksmes foto verifikācijai. Tas sazinās ar hubu, izmantojot radio un Ethernet, un paredzēts tikai iekštelpu uzstādīšanai.
Ierīce aprīkota ar tamper aizsardzību pret sabojāšanas mēģinājumiem un iebūvētu rezerves akumulatoru, kas nodrošina līdz 38 h darbību bez ārējās barošanas.
Pastiprinātājs darbojas tikai ar savietojamiem Ajax hubiem. Savienojums ar citiem hubiem, citiem pastiprinātājiem, kā arī ar uartBridge un ocBridge Plus nav nodrošināts.
Ierīces pievienošana un konfigurēšana notiek caur iOS, Android, macOS un Windows lietotnēm. Lietotāji par ReX 2 Jeweller notikumiem saņem push paziņojumus, SMS un zvanus (ja aktivizēti).
👉 Iegādāties ReX 2 Jeweller radiosignāla pastiprinātāju
Funkcionālie elementi
Ajax logotips ar LED indikatoru
SmartBracket montāžas panelis (perforētā daļa – tampera aktivizācijai)
Barošanas savienotājs
Ethernet ports
QR kods
Tamper poga
Barošanas poga
Funkcionālie elementi
Logo ar LED indikatoru
SmartBracket montāžas panelis (atverams, slidinot uz leju ar spēku)
Perforētā daļa nepieciešama tampera aktivizācijai, ja tiek mēģināts noņemt pastiprinātāju no virsmas. Nedrīkst noņemt!
Barošanas kabeļa savienotājs
Ethernet kabeļa savienotājs
QR kods ar pastiprinātāja identifikatoru (servisa numuru)
Tamper poga
Barošanas poga
Darbības princips
ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu un nodrošina foto verifikācijas pārraidi. Tas saņem signālus no huba un nosūta tos pievienotajām ierīcēm, kā arī pārsūta ierīču signālus atpakaļ uz hubu.
Darbības princips
ReX 2 Jeweller paplašina drošības sistēmas radiosakaru darbības rādiusu, ļaujot Ajax ierīces uzstādīt lielākā attālumā no huba.
ReX 2 Jeweller var sazināties ar hubu, izmantojot radio sakarus (Jeweller un Wings protokoli) vai Ethernet kabeli, ja ierīces atrodas vienā tīklā.
Pastiprinātājs saņem signālus no huba, pārsūta tos pievienotajām ierīcēm un nosūta ierīču signālus atpakaļ uz hubu.
Hubs aptaujā ReX 2 Jeweller ik pēc 12 līdz 300 sekundēm (pēc iestatījumiem, noklusējuma vērtība — 36 sekundes).
ReX 2 Jeweller aptaujā visas pievienotās ierīces ar tādu pašu biežumu.
Neatkarīgi no iestatījumiem visi trauksmes signāli tiek nodoti ne vēlāk kā 0,3 sekundēs.
Sakaru diapazons starp ReX 2 Jeweller un ierīci ir ierobežots ar pašas ierīces radio signāla darbības rādiusu. Radio signāla diapazons ir norādīts ierīces lapā vietnē un Lietotāja rokasgrāmatā.
Ja ierīce kāda iemesla dēļ zaudē savienojumu ar signāla pastiprinātāju, tā automātiski nepieslēdzas citam pastiprinātājam vai hubam.
Jeweller un Wings komunikācijas protokoli
Signāla pastiprinātājs izmanto Jeweller tehnoloģiju trauksmju un notikumu pārsūtīšanai, kā arī Wings tehnoloģiju fotoattēlu pārsūtīšanai. Tās ir divvirzienu bezvadu datu pārsūtīšanas tehnoloģijas, kas nodrošina ātru un uzticamu saziņu starp hubu, signāla pastiprinātāju un ar to savienotajām sistēmas ierīcēm.
Protokoli atbalsta bloku šifrēšanu ar dinamisko atslēgu un ierīces identifikāciju katrā sakaru sesijā, lai aizsargātu pret sabotāžu un viltojumiem.
Lai kontrolētu sakarus ar sistēmas ierīcēm un attēlotu to statusus, Ajax lietotne nodrošina “hub — ierīces” aptaujas sistēmu ar intervālu no 12 līdz 300 sekundēm. Aptaujas intervālu lietotājs vai PRO ar administratora tiesībām var pielāgot.
Uzzināt vairāk Savienojums caur Ethernet
ReX 2 Jeweller ar OS Malevich 2.13 programmaparatūru atbalsta savienojumu ar hubu, izmantojot radio un Ethernet. Izmantojot kabeļa savienojumu, viena Ajax sistēma var nosegt tādus objektus kā biroju centrs ar pazemes autostāvvietu, metāla angārs vai vairāku lielu ēku noliktavu komplekss. Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar Jeweller un Wings. Ja ReX 2 Jeweller ir savienots ar hubu gan caur Ethernet, gan radio kanālu, priekšroka tiek dota Ethernet.
Hubam un ReX 2 Jeweller jābūt savienotiem ar vienu un to pašu tīklu caur maršrutētāju, lai šis sakaru kanāls darbotos. Maršrutētājs ir nepieciešams, lai noteiktu signāla pastiprinātāja IP adresi. Tīklam, ar kuru savienojas ReX 2 Jeweller, ir jāatbalsta apraides pieprasījumi un jānodrošina atvērts 4269 ports visiem datu pārraides veidiem.
Tiešsavienojums ar hubu caur Ethernet kabeli nav paredzēts.
ReX 2 Jeweller var darboties gan ar statiskajām, gan ar dinamiskajām IP adresēm. Ja signāla pastiprinātājam neizdodas izveidot Ethernet savienojumu ar hubu, ReX 2 Jeweller statusā tiks rādīta kļūda. Ērtībai kļūdas informācijā ir pieejama arī signāla pastiprinātāja MAC adrese, kas palīdz atrast un novērst problēmu.
Paziņojums par savienojuma zudumu tiek nosūtīts divos gadījumos: ja hub pilnībā zaudē savienojumu ar signāla pastiprinātāju vai ja tiek zaudēts savienojums ar pastiprinātāju pa fotoattēlu pārraides kanālu. Ja savienojums tiek zaudēts tikai caur Jeweller vai tikai caur Wings (ja ir pievienots Ethernet), paziņojums netiek nosūtīts.
Foto verifikācijas atbalsts
ReX 2 Jeweller radio signāla pastiprinātājs atbalsta detektoru ar foto verifikāciju pievienošanu. ReX 2 Jeweller var pārraidīt ne tikai notikumus un trauksmes, bet arī ar detektoru uzņemtos fotoattēlus.
Foto piegādes laiks caur pastiprinātāju ir atkarīgs no sakaru kanāla ar hubu, detektora veida un attēla izšķirtspējas.
Foto piegādes laiks caur Wings radio protokolu:
Detektors
Foto izšķirtspēja, px
Piegādes laiks caur pastiprinātāju¹, s
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
līdz 11
320 × 240
līdz 18
640 × 480 (pēc noklusējuma)
līdz 39
960 × 720
līdz 53
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller, MotionCam Jeweller
160 × 120
līdz 8
320 × 240 (pēc noklusējuma)
līdz 18
640 × 480
līdz 31
MotionCam Outdoor Jeweller
320 × 176 (pēc noklusējuma)
līdz 13
640 × 352
līdz 30
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 37
640 × 352
līdz 50
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 20
640 × 352
līdz 38
¹ Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru, kā arī starp hubu un ReX 2 Jeweller signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).
Foto piegādes laiks caur Ethernet:
Detektors
Foto izšķirtspēja, px
Piegādes laiks caur pastiprinātāju², s
Superior MotionCam AM (PhOD) Jeweller, Superior MotionCam HD (PhOD) Jeweller
160 × 120
līdz 4
320 × 240
līdz 5,5
640 × 480 (pēc noklusējuma)
līdz 13
960 × 720
līdz 17,5
MotionCam (PhOD) Jeweller, Superior MotionCam (PhOD) Jeweller
160 × 120
līdz 6
320 × 240 (pēc noklusējuma)
līdz 10
640 × 480
līdz 16
MotionCam Jeweller
160 × 120
līdz 6
320 × 240 (pēc noklusējuma)
līdz 10
640 × 480
līdz 17
MotionCam Outdoor Jeweller
320 × 176 (pēc noklusējuma)
līdz 10
640 × 352
līdz 21
MotionCam Outdoor (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 24
640 × 352
līdz 32
MotionCam Outdoor HighMount (PhOD) Jeweller
320 × 176 (pēc noklusējuma)
līdz 11
640 × 352
līdz 18
² Vērtības aprēķinātas, pieņemot, ka hubs darbojas caur Ethernet vai 4G un starp ReX 2 Jeweller un detektoru signāla līmenis ir trīs stabiņi. Izmantojot funkciju “Foto pēc pieprasījuma”, pirms detektors uzņem fotoattēlu var būt neliela aizture (līdz 3 sekundēm).
Foto verifikācijas īpatnības Ajax sistēmā
Savienoto signāla pastiprinātāju un ierīču skaits
Atkarībā no modeļa pie hub var pieslēgt šādu skaitu signāla pastiprinātāju:
Hub modelis
ReX 2 Jeweller skaits
Hub 2 (2G)
5
Hub 2 (4G)
5
Hub 2 Plus
5
Superior Hub Hybrid (2G)
5
Superior Hub Hybrid (4G)
5
Nav nozīmes, kāds pastiprinātāja tips tiek izmantots: ReX Jeweller vai ReX 2 Jeweller. Tos var pieslēgt jebkurā kombinācijā, ievērojot hub ierobežojumus.
ReX 2 Jeweller savienojas ar hub tikai tieši. Savienojums ar citu pastiprinātāju nav paredzēts.
ReX 2 Jeweller nepalielina pie hub pieslēgto ierīču skaitu. Maksimālais ierīču skaits atkarīgs no hub modeļa:
Hub modelis
Savienoto ierīču skaits
Hub 2 (2G)
99
Hub 2 (4G)
99
Hub 2 Plus
199
Superior Hub Hybrid (2G)
99
Superior Hub Hybrid (4G)
99
Notikumu nosūtīšana uz uzraudzības staciju
Ajax sistēmu var savienot ar CMS un pārsūtīt trauksmes un notikumus SurGard (Contact ID), SIA (DC-09), ADEMCO 685 un citos patentētos protokolos. Pilns atbalstīto protokolu saraksts pieejams saitē.
Ajax savienošana ar uzraudzības programmatūru
ReX 2 Jeweller cilpas (zonas) numurs ir pieejams ierīces statusā. Lai to iegūtu:
Pierakstieties Ajax lietotnē.
Izvēlieties telpu, ja ir vairākas.
Atveriet izvēlni “Ierīces”.
Izvēlieties ReX 2 Jeweller. Cilpas (zonas) numurs ir redzams pašā lapas apakšā.
ReX 2 Jeweller cilpas (zonas) numurs ir pieejams arī izvēlnē “Grupas” (Ajax lietotne → Ierīces → Hub → Iestatījumi → Grupas). Ierīces numurs atbilst cilpas (zonas) numuram.
Saderīgie hub modeļi
ReX 2 Jeweller darbībai nepieciešams hub.
Savienojums
Signāla pastiprinātājs darbojas tikai ar saderīgiem Ajax hubiem. Savienojums ar citiem hubiem, signāla pastiprinātājiem, kā arī ar uartBridge un ocBridge Plus nav paredzēts.
Hub un ierīce, kas darbojas dažādās radio frekvencēs, nav savietojami. Ierīces radiofrekvenču diapazons var atšķirties atkarībā no reģiona. Iesakām iegādāties un lietot Ajax ierīces vienā reģionā. Par frekvenču diapazonu var noskaidrot tehniskajā atbalstā.
Pirms ierīces pievienošanas:
Instalējiet Ajax vai Ajax PRO lietotni.
Pierakstieties kontā vai izveidojiet jaunu.
Izvēlieties telpu vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālu telpu.
Pievienojiet telpai saderīgu hub. Pārliecinieties, ka tas ir ieslēgts un tam ir piekļuve internetam caur Ethernet, Wi-Fi un/vai mobilo tīklu.
Pārliecinieties, ka telpa ir atbruņota un hub neveic atjaunināšanu, pārbaudot statusu Ajax lietotnē.
Lai savienotu ReX 2 Jeweller ar hub:
Noņemiet SmartBracket montāžas paneli, pabīdot to uz leju ar spēku. Nepieskarieties perforētajai daļai, jo tā nepieciešama, lai darbinātu sabotāžas sensoru, kas aizsargā signāla pastiprinātāju no demontāžas.
Noklikšķiniet uz Pievienot; sāksies atpakaļskaitīšana. Ieslēdziet ReX 2 Jeweller, turot ieslēgšanas pogu nospiestu 3 sekundes.
Lai pārliecinātos, ka ReX 2 Jeweller ir savienots ar hubu, signāla pastiprinātājam jāatrodas tajā pašā aizsargātajā objektā, kur sistēma (huba radio tīkla darbības zonā).
Pēc savienošanas ar hubu logotipa krāsa 30 sekunžu laikā mainīsies no sarkanas uz baltu. Savienotais signāla pastiprinātājs parādīsies huba ierīču sarakstā Ajax lietotnē. Signāla pastiprinātāja statusa atjaunināšanas biežums ir atkarīgs no Jeweller iestatījumiem (vai Jeweller/Fibra — Ajax hibrīdajiem hubiem); noklusējuma vērtība ir 36 sekundes.
Ja savienojums neizdodas, izslēdziet ReX 2 Jeweller un mēģiniet vēlreiz pēc 5 sekundēm. Ja, mēģinot pievienot ierīci, huba maksimālais pievienoto ierīču skaits (atkarībā no huba modeļa) jau ir sasniegts, Ajax lietotnē saņemsiet atbilstošu paziņojumu.
ReX 2 Jeweller darbojas tikai ar vienu hubu. Pieslēdzoties jaunam hubam, signāla pastiprinātājs pārtrauc komandu sūtīšanu uz veco. Pēc pievienošanas jaunam hubam ReX 2 Jeweller netiek automātiski noņemts no vecā huba ierīču saraksta. To nepieciešams izdarīt Ajax lietotnē.
Kļūmes ikona
Kad signāla pastiprinātājs konstatē kļūmi (piemēram, nav ārējā barošanas avota), Ajax lietotnē ierīces ikonas augšējā kreisajā stūrī tiek parādīta emblēma ar skaitītāju.
Visas kļūmes ir redzamas signāla pastiprinātāja statusos. Lauki ar kļūdām tiks izcelti sarkanā krāsā.
Ikonas
Ikonas attēlo dažus ReX 2 Jeweller statusus. Tos var apskatīt cilnē Ierīces Ajax lietotnē.
Ikona — Nozīme
Jeweller signāla stiprums. Parāda signāla stiprumu starp hubu un signāla pastiprinātāju. Ieteicamā vērtība ir 2–3 stabiņi. Uzzināt vairāk
Akumulatora uzlādes līmenis. Uzzināt vairāk
Konstatēta kļūme. Signāla pastiprinātāja statusos pieejams kļūmju saraksts un to apraksts.
Ierīce atrodas signāla slāpēšanas testēšanas režīmā. Uzzināt vairāk
ReX 2 Jeweller ir deaktivizēts. Uzzināt vairāk
ReX 2 Jeweller ir deaktivizēti paziņojumi par sabotāžas sensora iedarbināšanu. Uzzināt vairāk
Ierīce ir zaudējusi savienojumu ar hubu vai hubs ir zaudējis savienojumu ar Ajax Cloud serveri.
Ierīce nav pārnesta uz jauno hubu. Uzzināt vairāk
Statusi
Statusos ir informācija par ierīci un tās darbības parametriem. ReX 2 Jeweller statusus var apskatīt Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Parametrs — Nozīme
Datu imports Rāda kļūdu, kad dati tiek pārsūtīti uz jauno hubu:
Neizdevās — ierīce nav pārnesta uz jauno hubu. Uzzināt vairāk
Dažas funkcijas nedarbojas Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst.
ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota. Lai atjauninātu programmaparatūru, nepieciešams stabils:
ārējais barošanas avots hubam un signāla pastiprinātājam,
savienojums starp hubu un ReX 2 Jeweller,
huba savienojums ar internetu.
Kā tiek atjaunināts OS Malevich
Jeweller signāla stiprums Jeweller signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi. Jeweller ir protokols trauksmju un notikumu pārsūtīšanai. Uzzināt vairāk
Savienojums caur Jeweller Savienojuma statuss starp hubu un ReX 2 Jeweller caur Jeweller:
Tiešsaistē — signāla pastiprinātājs ir savienots.
Nesaistē — nav savienojuma ar signāla pastiprinātāju.
Ethernet Savienojuma statuss starp hubu un ReX 2 Jeweller caur Ethernet:
Savienots — signāla pastiprinātājs ir savienots.
Nav savienots — nav savienojuma ar signāla pastiprinātāju.
Atspējots — Ethernet savienojums ir atspējots signāla pastiprinātāja iestatījumos.
Nospiežot pogu, tiek parādīta savienojuma informācija: IP adrese, apakštīkla maska, vārteja un signāla pastiprinātāja MAC adrese.
Wings signāla stiprums Wings signāla stiprums starp hubu un ReX 2 Jeweller. Ieteicamā vērtība — 2–3 stabiņi. Wings ir protokols detektoru ar foto verifikāciju uzņemto fotoattēlu pārsūtīšanai. Uzzināt vairāk
Savienojums caur Wings Savienojuma statuss starp hubu un ReX 2 Jeweller caur Wings:
Tiešsaistē — ReX 2 Jeweller var pārsūtīt foto uz hubu.
Nesaistē — ReX 2 Jeweller nevar pārsūtīt foto uz hubu.
Raidītāja jauda Parāda izvēlēto raidītāja jaudu. Parametrs parādās, ja izvēlnē Signāla slāpēšanas tests ir izvēlēts Max vai Slāpēšana. Uzzināt vairāk
Akumulatora uzlāde ReX 2 Jeweller rezerves akumulatora uzlādes līmenis. Attēlots ar 5% soli. Uzzināt vairāk
Korpuss Signāla pastiprinātāja sabotāžas sensora statuss, kas reaģē uz korpusa noņemšanu vai bojājumu:
Atvērts — noņemts signāla pastiprinātāja montāžas panelis vai bojāta korpusa integritāte.
Aizvērts — signāla pastiprinātājs uzstādīts uz montāžas paneļa. Uzzināt vairāk
Ārējais barošanas avots Ārējā barošanas avota (110–240 V) statuss:
Pievienots — ārējais barošanas avots ir pievienots.
Atvienots — ārējais barošanas avots ir atvienots.
Pastāvīga deaktivizācija Rāda ierīces pastāvīgās deaktivizācijas funkcijas statusu:
Nē — ierīce darbojas normāli un pārsūta visus notikumus.
Tikai korpuss — huba administrators ir atspējojis paziņojumus par sabotāžas sensora iedarbināšanu.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības ar huba administratora starpniecību.
Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller. Uzzināt vairāk
Tikai korpuss — sabotāžas sensora paziņojumi ir atspējoti līdz pirmajai atbruņošanai.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.
Ja signāla pastiprinātājs ir pilnībā deaktivizēts, pievienotās ierīces turpina darboties normāli caur ReX 2 Jeweller. Uzzināt vairāk
Programmaparatūra ReX 2 Jeweller programmaparatūras versija. Atjauninās attālināti, tiklīdz atjauninājums kļūst pieejams Ajax Cloud serverī. Uzzināt vairāk
Ierīces ID ReX 2 Jeweller ID/sērijas numurs. Norādīts arī uz ierīces kastes, plates un korpusa (zem SmartBracket stiprinājuma).
Ierīces Nr. Ierīces cilpas (zonas) numurs.
Iestatījumi
ReX 2 Jeweller iestatījumus var mainīt Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Iestatiet nepieciešamos parametrus.
Noklikšķiniet uz Atpakaļ, lai saglabātu jaunos iestatījumus.
Iestatījums — Nozīme
Nosaukums ReX 2 Jeweller nosaukums. Tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā. Lai mainītu nosaukumu, noklikšķiniet uz zīmuļa ikonas. Nosaukums var saturēt līdz 12 kirilicas vai līdz 24 latīņu rakstzīmēm.
Telpa Virtuālās telpas izvēle, kurai pievienots ReX 2 Jeweller. Telpas nosaukums tiek parādīts SMS tekstā un paziņojumos notikumu plūsmā.
Ethernet iestatījumi Izvēlne savienojumam ar hubu caur Ethernet:
Savienojums caur Ethernet — ieslēdz vai izslēdz savienojumu caur Ethernet.
Savienojuma tips — ļauj pielāgot savienojuma tipu: DHCP vai statiskā IP adrese.
MAC adrese — rāda un ļauj kopēt signāla pastiprinātāja MAC adresi.
Uzlādes režīms Pieejams tikai Ajax PRO lietotnēs. Pieejams ReX 2 Jeweller, kas darbojas ar hubiem ar OS Malevich 2.24 vai jaunāku. Iestata iebūvētā akumulatora uzlādes ātrumu no ārējā avota.
Pieejamas divas opcijas:
Nepārtraukts — akumulators uzlādējas nepārtraukti līdz pilnai uzlādei. Saderīgs ar lielāko daļu ārējo barošanas avotu.
Atzīmēt Jeweller/Wings savienojuma zudumu ar kļūmes ikonām Pieejams ReX 2 Jeweller ar OS Malevich 2.18 vai jaunāku. Aktivizē kļūmes ikonu ierīču sarakstā, kad signāla pastiprinātājs zaudē savienojumu pa radio kanāliem. Iestatījums ir pieejams tikai tad, ja ir aktivizēts savienojums caur Ethernet. Iestatījuma deaktivizēšana neizslēdz paziņojumus par savienojuma zudumu un neizslēdz kļūmi sistēmas integritātes pārbaudē.
LED spilgtums Ajax logotipa apgaismojuma spilgtuma iestatīšana uz signāla pastiprinātāja. Regulējams no 0 līdz 10 ar soli 1. Noklusējuma vērtība ir 10.
Pārī ar ierīci Izvēlne ierīču izvēlei, kas darbojas caur signāla pastiprinātāju. Uzzināt vairāk
Jeweller signāla stipruma tests Pārslēdz ReX 2 Jeweller Jeweller signāla stipruma testēšanas režīmā. Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa trauksmju un notikumu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu. Uzzināt vairāk
Wings signāla stipruma tests Pārslēdz ReX 2 Jeweller Wings signāla stipruma testēšanas režīmā. Tests pārbauda signāla stiprumu starp hubu un ReX 2 Jeweller pa fotoattēlu pārraides kanālu un palīdz noteikt optimālo uzstādīšanas vietu. Uzzināt vairāk
Signāla slāpēšanas tests Pārslēdz ierīci signāla slāpēšanas testēšanas režīmā. Tests samazina vai palielina radio raidītāja jaudu, lai simulētu vides izmaiņas un pārbaudītu savienojuma stabilitāti starp signāla pastiprinātāju un hubu. Uzzināt vairāk
Lietotāja rokasgrāmata Atver ReX 2 Jeweller lietotāja rokasgrāmatu Ajax lietotnē.
Pastāvīga deaktivizācija Ļauj huba administratoram deaktivizēt ierīci, to neatvienojot no sistēmas.
Pieejamas trīs opcijas:
Nē — ierīce darbojas normāli un pārsūta visus notikumus.
Pilnībā — ierīce neizpilda sistēmas komandas un nepiedalās automatizācijas scenārijos, un sistēma ignorē trauksmes un citus paziņojumus.
Tikai korpuss — sistēma ignorē tikai paziņojumus par sabotāžas sensora iedarbināšanu.
Uzzināt vairāk Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.
Vienreizēja deaktivizācija Ļauj lietotājam deaktivizēt ierīces notikumus līdz pirmajai atbruņošanai.
Pieejamas trīs opcijas:
Nē — ierīce darbojas normālā režīmā.
Pilnībā — ierīce ir pilnībā izslēgta no sistēmas darbības līdz pirmajai atbruņošanai. Ierīce nepilda sistēmas komandas un neziņo par trauksmēm vai citiem notikumiem.
Tikai korpuss — sabotāžas sensora paziņojumi ir deaktivizēti līdz pirmajai atbruņošanai.
Uzzināt vairāk Sistēma ignorēs tikai deaktivizēto ierīci. Ierīces, kas pievienotas caur ReX 2 Jeweller, turpinās darboties normāli.
Dzēst ierīci Atvieno ReX 2 Jeweller no huba un dzēš tā iestatījumus. Ja pie ReX 2 Jeweller ir pievienoti detektori, pēc atvienošanas tie mēģinās atkārtoti savienoties ar hubu.
Ierīču pievienošana ReX 2 Jeweller
Lai piešķirtu ierīci signāla pastiprinātājam, Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Izvēlieties izvēlni Pārī ar ierīci.
Izvēlieties ierīces, kurām jādarbojas caur signāla pastiprinātāju.
Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.
Pēc savienošanas izvēlētajām ierīcēm Ajax lietotnē tiek parādīta ikona . Ierīci var pievienot tikai vienam ReX 2 Jeweller. Kad ierīce ir piešķirta vienam signāla pastiprinātājam, tā automātiski tiek atvienota no cita savienotā pastiprinātāja.
Lai piešķirtu ierīci hubam, Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Sarakstā izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi, noklikšķinot uz zobrata ikonas augšējā labajā stūrī.
Izvēlieties izvēlni Pārī ar ierīci.
Noņemiet atzīmi no ierīcēm, kuras jāpievieno atpakaļ hubam.
Noklikšķiniet uz Atpakaļ, lai saglabātu iestatījumus.
Kļūmes
ReX 2 Jeweller var paziņot par konstatētajām kļūmēm. Lauks Kļūmes ir pieejams sadaļā Ierīces statusi. Noklikšķinot uz , tiek atvērts visu kļūmju saraksts. Lauks tiek parādīts tikai tad, ja konstatēta kļūme.
Kļūme — Apraksts — Risinājums
Dažas funkcijas nedarbojas. Lauks tiek parādīts, ja huba un ReX 2 Jeweller programmaparatūras versijas neatbilst. Risinājums: pārliecinieties, ka huba iestatījumos ir aktivizēti automātiskie atjauninājumi. ReX 2 Jeweller tiek atjaunināts pusstundas laikā, ja sistēma ir atbruņota un serverī ir pieejama jauna programmaparatūras versija.
Indikācija
ReX 2 Jeweller LED indikators var iedegties baltā, sarkanā vai zaļā krāsā atkarībā no ierīces statusa un savienojuma caur Ethernet.
Indikācija, kad Ethernet savienojums ir atspējots
Indikācija
Notikums
Piezīme
Deg balts.
Izveidots savienojums ar hubu vismaz pa vienu no kanāliem: Jeweller un/vai Wings.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg sarkans.
Nav savienojuma ar hubu.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg 3 minūtes, pēc tam mirgo ik pēc 10 sekundēm.
Ārējais barošanas avots ir atvienots.
Indikācijas krāsa atkarīga no savienojuma ar hubu esamības.
Indikācija, kad Ethernet savienojums ir aktivizēts
Indikācija
Notikums
Piezīme
Deg balts.
Izveidots savienojums ar hubu pa diviem kanāliem: Jeweller un/vai Wings, Ethernet.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg zaļš.
Izveidots savienojums ar hubu vismaz pa vienu no diviem kanāliem: Jeweller un/vai Wings, Ethernet.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg sarkans.
Nav savienojuma ar hubu.
Ja ārējais barošanas avots ir izslēgts, indikators mirgo ik pēc 10 sekundēm.
Deg 3 minūtes, pēc tam mirgo ik pēc 10 sekundēm.
Ārējais barošanas avots ir atvienots.
Indikācijas krāsa atkarīga no savienojuma ar hubu esamības.
Funkcionalitātes testēšana
ReX 2 Jeweller funkcionalitātes testi nesākas uzreiz, bet ne vēlāk kā viena pinga laikā starp hubu un detektoru (36 sekundes ar huba noklusējuma iestatījumiem). Ierīču pinga periodu var mainīt huba iestatījumu izvēlnē Jeweller.
Lai palaistu testu Ajax lietotnē:
Izvēlieties telpu, ja tādas ir vairākas.
Atveriet cilni Ierīces.
Izvēlieties ReX 2 Jeweller.
Dodieties uz Iestatījumi.
Izvēlieties vienu no pieejamajiem testiem:
Jeweller signāla stipruma tests
Wings signāla stipruma tests
Signāla slāpēšanas tests
Uzstādīšanas vietas izvēle
Izvēloties uzstādīšanas vietu, jāņem vērā 2 galvenie faktori:
Jeweller signāla stiprums.
Wings signāla stiprums.
Jāvērtē signāla stiprums gan starp hubu un signāla pastiprinātāju, gan starp signāla pastiprinātāju un visām pievienotajām ierīcēm.
Novietojiet ReX 2 Jeweller vietā ar stabilu Jeweller un Wings signāla stiprumu (2–3 stabiņi Ajax lietotnē). Izvēloties uzstādīšanas vietu, ņemiet vērā attālumu starp signāla pastiprinātāju un hubu, kā arī šķēršļus starp ierīcēm, kas kavē radio signāla izplatību: sienas, starpstāvu pārsegumus vai telpā esošus lielizmēra priekšmetus.
ReX 2 Jeweller jānovieto starp hubu un ierīci ar vāju signālu. Signāla pastiprinātājs nepalielina radio signālu jaudu, tāpēc tā uzstādīšana blakus hubam vai ierīcei ar signāla līmeni 1 vai 0 stabiņi nedos vēlamo rezultātu. Lai aptuveni aprēķinātu signāla līmeni uzstādīšanas vietā, izmantojiet mūsu radio signāla diapazona kalkulatoru.
Pārbaudiet Jeweller un Wings signāla stiprumu uzstādīšanas vietā. Ja signāla stiprums ir zems (viens stabiņš), mēs nevaram garantēt stabilu drošības sistēmas darbību. Ierīces pārvietošana pat par 20 cm var būtiski uzlabot signāla uztveršanu.
Ja uzstādīšanas vietā starp signāla pastiprinātāju un hubu nav stabila signāla līmeņa (2–3 stabiņi) caur Jeweller un Wings, izmantojiet Ethernet kā galveno sakaru kanālu. Šī funkcija ļauj uzstādīt signāla pastiprinātājus pagrabos, metāla angāros un citās vietās, kur radio signāls nav pieejams.
Ethernet var būt vienīgais sakaru kanāls vai darboties paralēli ar radio protokoliem. Savienojums gan caur kabeli, gan radio palielinās sistēmas uzticamību un darbības drošumu. Šādā konfigurācijā priekšroka tiek dota Ethernet kanālam.
ReX 2 Jeweller jānovieto tā, lai tas nebūtu tieši redzams. Tas palīdzēs samazināt sabotāžas vai traucējumu iespējamību. Atcerieties, ka ierīce paredzēta tikai iekštelpām.
Neuzstādiet ReX 2 Jeweller:
Ārpus telpām. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.
Tuvu metāla priekšmetiem vai spoguļiem (piemēram, metāla skapī). Tie var aizsegt un vājināt radio signālu.
Telpās, kur temperatūra un mitrums pārsniedz pieļaujamos limitus. Tas var izraisīt ierīces darbības traucējumus vai pilnīgu nedarbošanos.
Tuvu radio traucējumu avotiem: tuvāk par 1 metru no maršrutētāja un barošanas kabeļiem. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.
Vietās ar zemu vai nestabilu signāla stiprumu, ja Ethernet netiek izmantots kā galvenais sakaru kanāls. Tas var izraisīt savienojuma zudumu ar hubu vai ierīcēm, kas savienotas ar signāla pastiprinātāju.
Uzstādīšana
Pirms signāla pastiprinātāja uzstādīšanas pārliecinieties, ka esat izvēlējies optimālo vietu un tā atbilst šīs rokasgrāmatas prasībām.
Uzstādot un ekspluatējot ierīci, ievērojiet vispārīgos elektrodrošības noteikumus elektroierīču lietošanā un elektrodrošības normatīvu prasības.
Lai uzstādītu ReX 2 Jeweller:
Nostipriniet SmartBracket montāžas paneli ar komplektā esošajām skrūvēm. Izmantojot citus stiprinājumus, pārliecinieties, ka tie nebojā un nedeformē paneli.
Piestiprinot, izmantojiet visus stiprinājuma punktus.
Lai sabotāžas sensors reaģētu uz mēģinājumiem atvienot ierīci, obligāti nostipriniet SmartBracket perforēto stūri.
Neizmantojiet montāžai divpusējo līmlenti. Tas var izraisīt signāla pastiprinātāja nokrišanu. Ierīce var sabojāties trieciena rezultātā.
Pievienojiet barošanas kabeli un, ja nepieciešams, Ethernet kabeli signāla pastiprinātājam. Ieslēdziet ierīci.
Nostipriniet kabeli ar plastmasas fiksācijas plāksni. Tas samazinās sabotāžas iespējamību, jo nostiprinātu kabeli ir daudz grūtāk noraut.
Uzbīdiet ReX 2 Jeweller uz montāžas paneļa. Pēc uzstādīšanas pārbaudiet sabotāžas sensora statusu Ajax lietotnē un pēc tam paneļa stiprinājuma kvalitāti. Jūs saņemsiet paziņojumu, ja tiks mēģināts noraut signāla pastiprinātāju no virsmas vai noņemt to no montāžas paneļa.
Nostipriniet ReX 2 Jeweller uz SmartBracket paneļa ar komplektā esošajām skrūvēm.
Neuzstādiet signāla pastiprinātāju apgrieztu vai sāniski, ja tas tiek montēts vertikāli (piemēram, uz sienas). Pareizi nostiprinot, Ajax logotips ir salasāms horizontāli.
Apkope
Regulāri pārbaudiet ReX 2 Jeweller darbību. Optimālais pārbaudes biežums ir reizi trijos mēnešos. Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, kad tie parādās. Izmantojiet mīkstu, sausu drānu, kas paredzēta tehnikas kopšanai.
Neizmantojiet tīrīšanai vielas, kas satur spirtu, acetonu, benzīnu vai citus aktīvos šķīdinātājus.
Ja ReX 2 Jeweller akumulators kļūst bojāts un vēlaties to nomainīt, izmantojiet šādu instrukciju:
Tehniskā specifikācija – ReX 2 Jeweller
Savienojums
Savienojums ar hubu: Jeweller, Wings, Ethernet
Maksimālais diapazons: līdz 1700 m (atklātā vietā)
Ethernet prioritārs, ja pieejams paralēli radio kanāliem
Atbalsta DHCP un statisko IP
Foto verifikācija
Atbalsta detektorus ar foto verifikāciju
Attēlu pārraide caur Wings un/vai Ethernet
Piegādes laiks atkarīgs no izšķirtspējas un kanāla (piem., 640×480 px līdz 39 s caur Wings, līdz 17 s caur Ethernet)
Saderība
Darbojas ar Hub 2, Hub 2 (2G/4G), Hub 2 Plus, Superior Hub Hybrid (2G/4G)
Līdz 5 ReX 2 Jeweller vienam hubam
Ierīces skaits: līdz 99 vai 199 (atkarībā no hub modeļa)
Drošība un protokoli
Protokoli: Jeweller (notikumiem), Wings (foto)
Divvirzienu saziņa
Šifrēšana ar dinamisko atslēgu
Sabotāžas sensors (tamper)
Barošana
Ārējais barošanas avots: 110–240 V
Rezerves akumulators: uzlādējams, ar uzlādes režīmu izvēli (nepārtraukts/intervāla)
LED indikācija
Balta: savienojums aktīvs
Zaļa: savienojums pa vismaz vienu kanālu + Ethernet
Sarkana: nav savienojuma
Mirgo ik pēc 10 s: nav ārējā barošanas avota
Uzstādīšana
Tikai iekštelpām
Optimālais signāla stiprums: 2–3 stabiņi
Nedrīkst uzstādīt ārpus telpām, pie metāla priekšmetiem vai traucējumu avotiem (<1 m no rūtera/kabeļiem)
Apkope
Funkcionalitātes pārbaude: ik pēc 3 mēnešiem
Tīrīšana ar sausu, mīkstu drānu
Aizliegts izmantot spirtu, acetonu, benzīnu un citus šķīdinātājus
Pieejams saņemšanai veikalā
Izpārdots veikalā
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
Pievienots salīdzināšanai
Sasniegts count_product-produktu limits
{"id":55843938074959,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"367304858","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"AJAX REX Jeweller Bezvadu repīteris - HUB - 1 gab, HUB 2 - 5 gab, HUB Plus - 5 gab, HUB 2 Plus - 5 gab, Balts","public_title":null,"options":["Default Title"],"price":11760,"weight":0,"compare_at_price":14997,"inventory_management":"shopify","barcode":"856963007729","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}
AJAX REX Jeweller Bezvadu repīteris - HUB - 1 gab, HUB 2 - 5 gab, HUB Plus - 5 gab, HUB 2 Plus - 5 gab, Balts
SKU: 367304858
€117,60€149,97
Vienības cena
ReX Jeweller
Apraksts ReX Jeweller ir sakaru signālu pastiprinātājs, kas palielina Ajax ierīču radio sakaru diapazonu ar hubu līdz 2 reizēm. Ierīce paredzēta tikai lietošanai telpās. Tā aprīkota ar iebūvētu aizsardzību pret sabotāžu un akumulatoru, kas nodrošina līdz 35 stundu darbību bez ārējās barošanas.
Saderība
Darbojas tikai ar Ajax hubiem.
Savienojums ar uartBridge un ocBridge Plus nav paredzēts.
Vadība un paziņojumi
Konfigurējams ar mobilo lietotni (iOS, Android).
Notifikācijas: push, SMS un zvani (ja aktivizēti).
Visi notikumi tiek reģistrēti un paziņoti lietotājam.
Uzraudzība
Ajax sistēmu var izmantot neatkarīgai objekta uzraudzībai.
Iespējams pieslēgums Apsardzes uzņēmuma centralizētajai pultij (CMS).
Functional elements
Funkcionālie elementi
Logo ar gaismas indikatoru
SmartBracket stiprinājuma panelis (perforētā daļa nepieciešama tampera aktivizēšanai, ja tiek mēģināts noņemt ReX Jeweller no virsmas)
Barošanas savienotājs
QR kods
Tampera poga
Ieslēgšanas poga
Darbības princips ReX Jeweller paplašina drošības sistēmas radio sakaru diapazonu, ļaujot Ajax ierīces uzstādīt lielākā attālumā no huba.
Sakaru diapazons Sakaru diapazonu starp ReX Jeweller un ierīci ierobežo pašas ierīces radio signāla darbības diapazons (norādīts ierīces specifikācijā tīmekļa vietnē un lietotāja rokasgrāmatā).
Darbība ReX saņem signālus no huba un pārsūta tos pievienotajām ierīcēm, kā arī nodod ierīču signālus atpakaļ hubam. Hub pārbauda pastiprinātāja darbību ik pēc 12–300 sekundēm (noklusējuma iestatījums – ik pēc 36 sekundēm), savukārt trauksmes tiek pārsūtītas 0,3 sekunžu laikā.
Pievienoto ReX Jeweller skaits
Atkarībā no huba modeļa, iespējams pievienot šādu skaitu signāla pastiprinātāju:
Hub – 1 ReX Jeweller
Hub Plus – līdz 5 ReX Jeweller
Hub 2 (2G) – līdz 5 ReX Jeweller
Hub 2 (4G) – līdz 5 ReX Jeweller
Hub 2 Plus – līdz 5 ReX Jeweller
Superior Hub Hybrid – līdz 5 ReX Jeweller
Vairāku ReX Jeweller pieslēgšana tiek atbalstīta ierīcēs ar OS Malevich 2.8 un jaunākām versijām. ReX Jeweller var pieslēgt tikai tieši hubam – savstarpēja pastiprinātāju savienošana nav atbalstīta. ⚠️ ReX Jeweller nepalielina hubam pievienojamo ierīču kopējo skaitu!
ReX Jeweller savienošana ar hubu
Hub un ierīces, kas darbojas dažādās radiofrekvencēs, nav savietojamas.
Radiofrekvenču diapazons var atšķirties atkarībā no reģiona. Rekomendēts iegādāties un izmantot Ajax ierīces vienā reģionā.
Darba radiofrekvences iespējams pārbaudīt pie tehniskā atbalsta dienesta.
Pirms ierīces pievienošanas
Instalējiet Ajax app vai Ajax PRO.
Pierakstieties esošā kontā vai izveidojiet jaunu.
Izvēlieties esošu Space vai izveidojiet jaunu.
Space funkcionalitāte pieejama no šādām versijām vai jaunākām:
Ajax Security System 3.0 iOS
Ajax Security System 3.0 Android
Ajax PRO: Tool for Engineers 2.0 iOS
Ajax PRO: Tool for Engineers 2.0 Android
Ajax PRO Desktop 4.0 macOS
Ajax PRO Desktop 4.0 Windows
Pievienojiet vismaz vienu virtuālu telpu (Room).
Pievienojiet saderīgu hubu šim Space. Pārliecinieties, ka hub ir ieslēgts un tam ir piekļuve internetam (Ethernet, Wi-Fi un/vai mobilais tīkls).
Pārliecinieties, ka sistēma ir atbruņota un hub neveic atjauninājumu (statusi redzami Ajax lietotnē).
⚠️ Ierīces pievienošanu hubam var veikt tikai lietotājs ar administratora tiesībām.
Savienošana
Atveriet Ajax lietotni un izvēlieties Add Device.
Nosauciet pastiprinātāju, noskenējiet vai manuāli ievadiet QR kodu (atrodas uz vāka un iepakojuma).
Ieslēdziet ReX Jeweller, turot ieslēgšanas pogu nospiestu 3 sekundes.
Pēc pieslēgšanās hubam ierīces logo mainīs krāsu no sarkanas uz baltu (30 sekunžu laikā pēc ieslēgšanas).
Detektēšana un savienojums Lai notiktu savienošana un atpazīšana, ReX Jeweller jāatrodas huba radio sakaru diapazonā (vienā un tajā pašā apsargājamajā objektā).
Savienojuma pieprasījums ar hubu tiek nosūtīts tikai tad, kad ierīce ir ieslēgta. Ja savienojums ar hubu neizdodas:
izslēdziet pastiprinātāju, nospiežot ieslēgšanas pogu uz 3 sekundēm,
atkārtojiet savienošanas procedūru pēc 5 sekundēm.
Pēc pievienošanas pie huba, pastiprinātājs parādīsies lietotnē ierīču sarakstā. Ierīču statusu atjaunošanās intervāls sarakstā atkarīgs no huba iestatījumos noteiktā aptaujas laika (noklusējuma vērtība — 36 sekundes).
Ierīču piešķiršana darbam caur ReX Jeweller Lai pievienotu ierīci pastiprinātājam:
Atveriet ReX Jeweller iestatījumus (Devices → ReX Jeweller → Settings).
Nospiediet Pair with device.
Izvēlieties ierīces, kas darbosies caur pastiprinātāju.
Atgriezieties ReX Jeweller iestatījumu izvēlnē.
Kad savienojums būs izveidots, izvēlētās ierīces mobilajā lietotnē tiks atzīmētas ar 🔗 ikonu.
ReX Jeweller ierobežojumi un savienošana
ReX Jeweller neatbalsta savienošanu ar MotionCam kustības detektoru ar vizuālu alarmu verifikāciju, jo tas izmanto papildu Wings radio protokolu.
Ierīci var pievienot tikai vienam ReX Jeweller. Ja ierīce tiek piešķirta vienam pastiprinātājam, tā automātiski tiek atvienota no cita.
Ierīces piešķiršana tieši hubam
Dodieties uz ReX Jeweller iestatījumiem (Devices → ReX Jeweller → Settings).
Nospiediet Pair with device.
Noņemiet atzīmi no ierīcēm, kurām jāsavienojas tieši ar hubu.
Atgriezieties iestatījumu izvēlnē.
ReX Jeweller stāvokļi
Devices → ReX Jeweller → States
Data import – kļūdas paziņojums datu pārsūtīšanas laikā uz jaunu hubu.
Failed — ierīce nav pārsūtīta uz jauno hubu.
Some functions do not work – tiek rādīts, ja huba un ReX Jeweller programmaparatūras versijas neatbilst.
Atjauninājums notiek pusstundas laikā (ja sistēma ir atbruņota).
Nepieciešams:
stabils ārējais barošanas avots hubam un pastiprinātājam,
stabila huba–ReX Jeweller savienojuma kvalitāte,
huba pieslēgums internetam.
Jeweller Signal Strength – signāla stiprums starp hubu un ReX Jeweller.
Connection – savienojuma statuss starp hubu un pastiprinātāju.
Transmitter power – raidītāja jaudas statuss (redzams tikai signāla vājināšanas testā).
Battery Charge – akumulatora uzlādes līmenis procentos.
Lid – tampera stāvoklis, reaģē uz mēģinājumu noņemt vai bojāt korpusu.
External power – ārējā barošanas avota statuss.
Radio transmitter power – redzams signāla vājināšanas testā (Maximum / Minimum).
Permanent Deactivation – ierīces statuss:
Active — aktīvs;
Entirely — pilnībā atspējots;
Lid only — tiek ignorēti tikai tampera paziņojumi.
Firmware – ReX Jeweller programmaparatūras versija.
Device ID – ierīces identifikators.
ReX Jeweller iestatījumi
Devices → ReX Jeweller → Settings
Name – ierīces nosaukums (rediģējams).
Room – virtuālās telpas izvēle.
Charging mode(pieejams tikai Ajax PRO ar OS Malevich 2.24+) – akumulatora uzlādes režīms:
Continuous — nepārtraukta līdz pilnai uzlādei (piemērots lielākajai daļai barošanas avotu).
Interval — uzlāde ar pārtraukumiem (ieteicams cinka–gaisa barošanas avotiem).
LED Brightness – logo apgaismojuma spilgtuma regulēšana.
Pair with device – ierīču piešķiršana darbam caur ReX Jeweller.
Jeweller Signal Strength Test – signāla stipruma tests starp hubu un pastiprinātāju.
Signal Attenuation Test – raidītāja jaudas samazināšana/palielināšana, lai simulētu traucējumus un pārbaudītu savienojuma stabilitāti.
Permanent Deactivation – ierīces atspējošana, to neizdzēšot no sistēmas.
No — darbojas normāli.
Entirely — netiek izpildīti sistēmas komandas un ignorēti paziņojumi.
Lid only — tiek ignorēti tikai tampera paziņojumi.
User Guide – ReX Jeweller lietotāja rokasgrāmata.
Unpair device – atvienošana no huba un iestatījumu dzēšana.
Traucējumu paziņojumi
Ja rodas kļūmes, tās tiek rādītas laukā Malfunctions sadaļā Device States.
Some functions do not work – neatbilstoša huba un ReX Jeweller programmaparatūra.
Risinājums: pārliecinieties, ka huba automātiskie atjauninājumi ir ieslēgti.
LED indikācija
ReX Jeweller LED indikators atkarībā no ierīces stāvokļa var spīdēt sarkanā vai baltā krāsā.
Notikums
LED indikatora stāvoklis
Ierīce ir savienota ar hubu
Deg nepārtraukti baltā krāsā
Ierīce zaudēja savienojumu ar hubu
Deg nepārtraukti sarkanā krāsā
Nav ārējās barošanas
Mirgo ik pēc 10 sekundēm
Funkcionalitātes pārbaude
Pārbaude ReX Jeweller piesaistītajām ierīcēm tiks pievienota nākamajos OS Malevich atjauninājumos.
Ajax sistēma ļauj veikt testus, lai pārbaudītu pievienoto ierīču darbspēju. Testi netiek uzsākti nekavējoties, bet līdz 36 sekunžu laikā, ja tiek izmantoti standarta iestatījumi. Sākuma laiks ir atkarīgs no detektora aptaujas intervāla iestatījumiem (Jeweller sadaļā huba iestatījumos).
Var pārbaudīt:
Jeweller signāla stiprumu starp ReX Jeweller un hubu;
Jeweller signāla stiprumu starp ReX Jeweller un pievienoto ierīci.
Testa uzsākšana:
Lai pārbaudītu signāla stiprumu starp pastiprinātāju un hubu — atveriet ReX Jeweller iestatījumus un izvēlieties Jeweller Signal Strength Test.
Lai pārbaudītu signāla stiprumu starp pastiprinātāju un ierīci — atveriet pievienotās ierīces iestatījumus un izvēlieties Jeweller Signal Strength Test.
Ierīces uzstādīšana
Vietas izvēle
ReX Jeweller atrašanās vieta nosaka attālumu līdz hubam, pievienotajām ierīcēm un šķēršļu (sienu, pārsegumu, lielu objektu) ietekmi uz radiosignāla izplatību.
Ierīce paredzēta tikai lietošanai telpās.
Noteikti pārbaudiet signāla stiprumu izvēlētajā vietā!
Ja indikators rāda tikai vienu līmeni, stabila darbība nav garantēta. Lai uzlabotu signālu, pārvietojiet ReX Jeweller vai hubu — pat 20 cm pārvietojums var būtiski uzlabot uztveri.
Uzstādīšanas kārtība
Izvēlieties vietu, kas atbilst rokasgrāmatas prasībām, vēlams — paslēptu no tieša skata.
Montāžas laikā ievērojiet elektrodrošības noteikumus un normatīvus.
Piestipriniet SmartBracket montāžas paneli ar komplektā iekļautajām skrūvēm.
Ja izmantojat citus stiprinājumus, pārliecinieties, ka panelis netiek bojāts vai deformēts.
Nav ieteicams izmantot divpusējo līmlenti, jo tas var izraisīt ierīces nokrišanu un bojājumus.
Uzslidiniet ReX Jeweller uz montāžas paneļa.
Pēc uzstādīšanas pārbaudiet tampera statusu Ajax lietotnē un paneļa stingrību.
Papildu drošībai nostipriniet ReX Jeweller pie SmartBracket paneļa ar komplektā esošajām skrūvēm.
Uzstādīšanas drošība
Neuzstādiet pastiprinātāju apgrieztā veidā vertikālā montāžā (piemēram, uz sienas). Pareizi nostiprinātā stāvoklī Ajax logotips ir salasāms horizontāli.
Ja tiek mēģināts noņemt ierīci no virsmas vai atvienot no montāžas paneļa, lietotājs saņems paziņojumu.
Ierīci nedrīkst izjaukt, kamēr tā ir pieslēgta barošanai.
Aizliegts lietot ierīci ar bojātu strāvas kabeli.
Nedrīkst izjaukt vai modificēt ReX Jeweller vai tā sastāvdaļas — tas var radīt darbības traucējumus vai pilnīgu ierīces bojāeju.
Aizliegts uzstādīt ReX Jeweller
Ārpus telpām (ārā).
Tuvumā metāla priekšmetiem vai spoguļiem, kas slāpē vai bloķē radiosignālu.
Telpās ar mitruma vai temperatūras līmeni, kas pārsniedz atļautās robežas.
Tuvāk par 1 metru no maršrutētāja vai barošanas kabeļiem (radio traucējumu avoti).
Apkope
Regulāri pārbaudiet Ajax sistēmas darbspēju.
Notīriet korpusu no putekļiem, zirnekļu tīkliem un citiem netīrumiem, izmantojot mīkstu sausu drānu, kas paredzēta tehnikas kopšanai.
Nedrīkst izmantot vielas, kas satur spirtu, acetonu, benzīnu vai citus aktīvus šķīdinātājus.
Akumulatora nomaiņa: Norādījumi par ReX Jeweller radiosignāla pastiprinātāja akumulatora nomaiņu ir pieejami atsevišķi.
Tehniskie parametri
Visi tehniskie parametri pieejami ReX Jeweller specifikācijā.
Atbilstība standartiem
Ierīce atbilst noteiktajiem starptautiskajiem un reģionālajiem standartiem.
Garantija
Ražotāja SIA “Ajax Systems Manufacturing” garantija ir derīga 2 gadus no iegādes brīža.
Garantija neattiecas uz iepriekš uzstādīto akumulatoru.
Ja ierīce nedarbojas pareizi, vispirms sazinieties ar atbalsta dienestu — pusē gadījumu tehniskas problēmas tiek atrisinātas attālināti.
Tehniskā specifikācija – ReX Jeweller
Modelis: ReX Jeweller Mērķis: Radiosignāla pastiprinātājs Ajax ierīcēm (tikai iekštelpām)
Savienojumi un komunikācija
Savietojamība: tikai ar Ajax Hub sērijas centrālēm (nesavienojas ar uartBridge un ocBridge Plus)
Hub Plus Jeweller Otrās paaudzes viedais vadības panelis ar četriem sakaru kanāliem, jaudīgu procesoru, trīskāršu RAM ietilpību un divkāršu zibatmiņas ietilpību. Hub Plus uzrauga visu Ajax detektoru darbību un nekavējoties brīdina īpašnieku un apsardzes uzņēmumu.
Hub Plus Jeweller — Ajax viedās drošības sistēmas centrālais vadības panelis
Galvenais apraksts Hub Plus ir Ajax sistēmas centrālā ierīce, kas koordinē pievienotās ierīces un nodrošina saziņu ar lietotāju un apsardzes uzņēmumu. Izstrādāts tikai lietošanai telpās.
Savienojamība un datu drošība Hub Plus prasa interneta pieslēgumu, lai sazinātos ar Ajax Cloud serveri, nodrošinot:
konfigurēšanu un vadību no jebkuras vietas pasaulē,
notikumu paziņojumu pārsūtīšanu,
programmatūras atjauninājumus.
Datu un sistēmas darbības žurnālu glabāšana notiek ar daudzlīmeņu aizsardzību, savukārt datu apmaiņa ar Hub Plus tiek šifrēta un darbojas nepārtraukti 24/7.
Sakaru kanāli Savienojumam ar Ajax Cloud var izmantot:
Ethernet,
Wi-Fi,
GSM tīklu.
Ieteicams izmantot visus kanālus, lai nodrošinātu maksimāli uzticamu saziņu.
Vadība Hub Plus var vadīt ar lietotni iOS, Android, macOS un Windows. Lietotne ļauj nekavējoties reaģēt uz drošības sistēmas paziņojumiem.
Paziņojumu veidi: push ziņojumi, SMS vai zvani (pielāgojami iestatījumos).
Ja sistēma pieslēgta centralizētajam apsardzes pultim, trauksmes signāls tiek nosūtīts tieši uz to, apejot Ajax Cloud.
Atbalstītās ierīces un protokols
Atbalsta līdz 150 Ajax ierīcēm.
Drošais Jeweller radio protokols nodrošina stabilu sakaru darbību līdz 2 km attālumā tiešās redzamības apstākļos.
Automatizācija Izmantojiet scenārijus, lai automatizētu sistēmu un samazinātu rutīnas darbību skaitu:
drošības grafika pielāgošana,
automātisko ierīču (Relay, WallSwitch, Socket) darbības programmēšana,
reakcija uz trauksmi, pogas nospiešanu vai pēc grafika. Scenārijus var izveidot attālināti, izmantojot Ajax lietotni.
Savienotāji un indikācija
LED logo, kas norāda hub statusu.
SmartBracket stiprinājuma panelis (ar aizsardzību pret demontāžu).
Strāvas kabeļa ligzda.
Ethernet ligzda.
Divi micro-SIM sloti.
QR kods.
Tamper poga.
Ieslēgšanas poga.
Kabeļa fiksators.
LED indikācija Hub Plus LED indikācija darbojas divos režīmos:
Hub Plus Jeweller Otrās paaudzes viedais vadības panelis ar četriem sakaru kanāliem, jaudīgu procesoru, trīskāršu RAM ietilpību un divkāršu zibatmiņas ietilpību. Hub Plus uzrauga visu Ajax detektoru darbību un nekavējoties brīdina īpašnieku un apsardzes uzņēmumu.
Hub Plus Jeweller — Ajax viedās drošības sistēmas centrālais vadības panelis
Galvenais apraksts Hub Plus ir Ajax sistēmas centrālā ierīce, kas koordinē pievienotās ierīces un nodrošina saziņu ar lietotāju un apsardzes uzņēmumu. Izstrādāts tikai lietošanai telpās.
Savienojamība un datu drošība Hub Plus prasa interneta pieslēgumu, lai sazinātos ar Ajax Cloud serveri, nodrošinot:
konfigurēšanu un vadību no jebkuras vietas pasaulē,
notikumu paziņojumu pārsūtīšanu,
programmatūras atjauninājumus.
Datu un sistēmas darbības žurnālu glabāšana notiek ar daudzlīmeņu aizsardzību, savukārt datu apmaiņa ar Hub Plus tiek šifrēta un darbojas nepārtraukti 24/7.
Sakaru kanāli Savienojumam ar Ajax Cloud var izmantot:
Ethernet,
Wi-Fi,
GSM tīklu.
Ieteicams izmantot visus kanālus, lai nodrošinātu maksimāli uzticamu saziņu.
Vadība Hub Plus var vadīt ar lietotni iOS, Android, macOS un Windows. Lietotne ļauj nekavējoties reaģēt uz drošības sistēmas paziņojumiem.
Paziņojumu veidi: push ziņojumi, SMS vai zvani (pielāgojami iestatījumos).
Ja sistēma pieslēgta centralizētajam apsardzes pultim, trauksmes signāls tiek nosūtīts tieši uz to, apejot Ajax Cloud.
Atbalstītās ierīces un protokols
Atbalsta līdz 150 Ajax ierīcēm.
Drošais Jeweller radio protokols nodrošina stabilu sakaru darbību līdz 2 km attālumā tiešās redzamības apstākļos.
Automatizācija Izmantojiet scenārijus, lai automatizētu sistēmu un samazinātu rutīnas darbību skaitu:
drošības grafika pielāgošana,
automātisko ierīču (Relay, WallSwitch, Socket) darbības programmēšana,
reakcija uz trauksmi, pogas nospiešanu vai pēc grafika. Scenārijus var izveidot attālināti, izmantojot Ajax lietotni.
Savienotāji un indikācija
LED logo, kas norāda hub statusu.
SmartBracket stiprinājuma panelis (ar aizsardzību pret demontāžu).
Strāvas kabeļa ligzda.
Ethernet ligzda.
Divi micro-SIM sloti.
QR kods.
Tamper poga.
Ieslēgšanas poga.
Kabeļa fiksators.
LED indikācija Hub Plus LED indikācija darbojas divos režīmos:
