Ajax NVR (8 kanāli) (8EU) ASP, Melns

Funkcionālie elementi

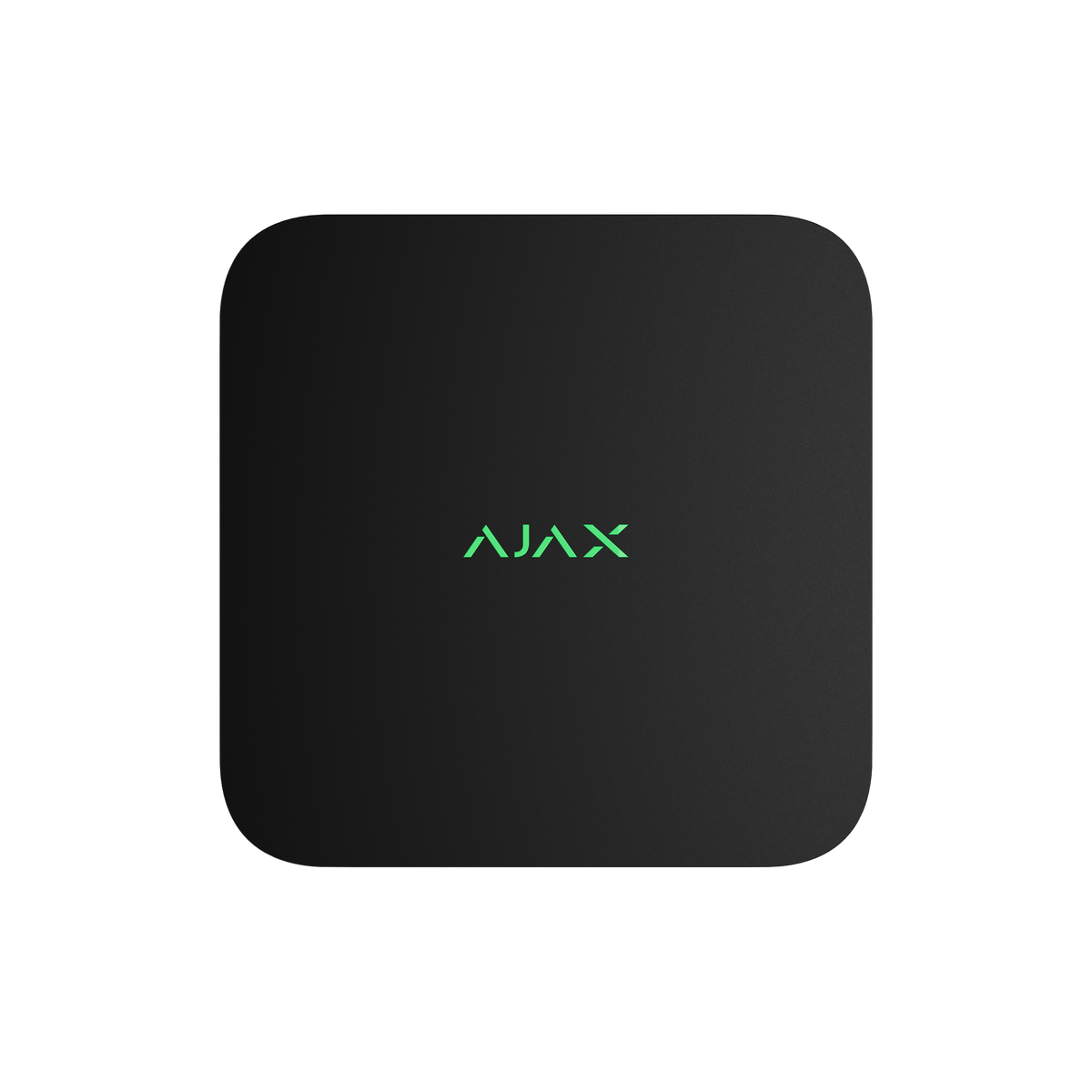

• Logo ar LED indikatoru – parāda ierīces statusu.

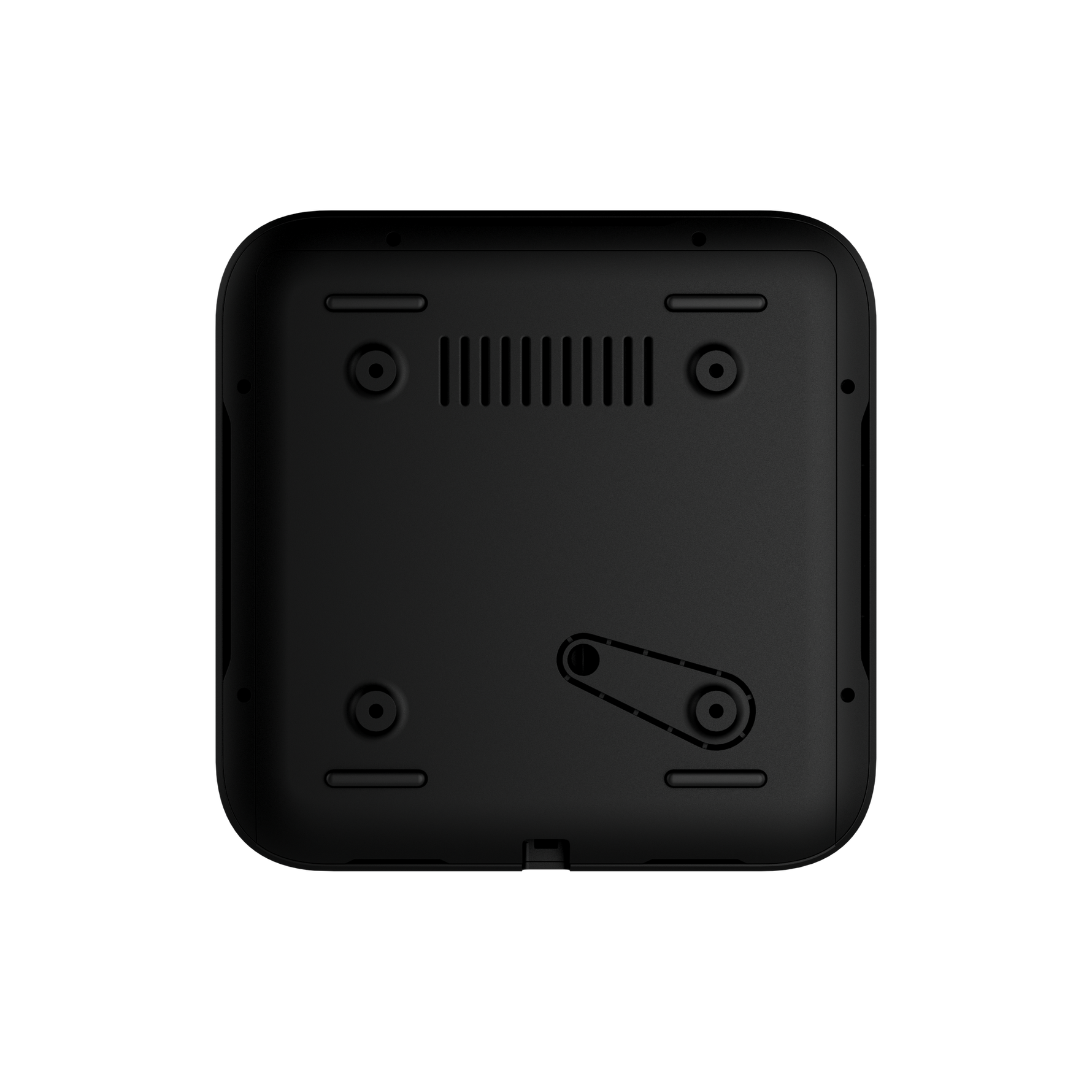

• Montāžas caurumi – paredzēti SmartBracket paneļa nostiprināšanai pie virsmas.

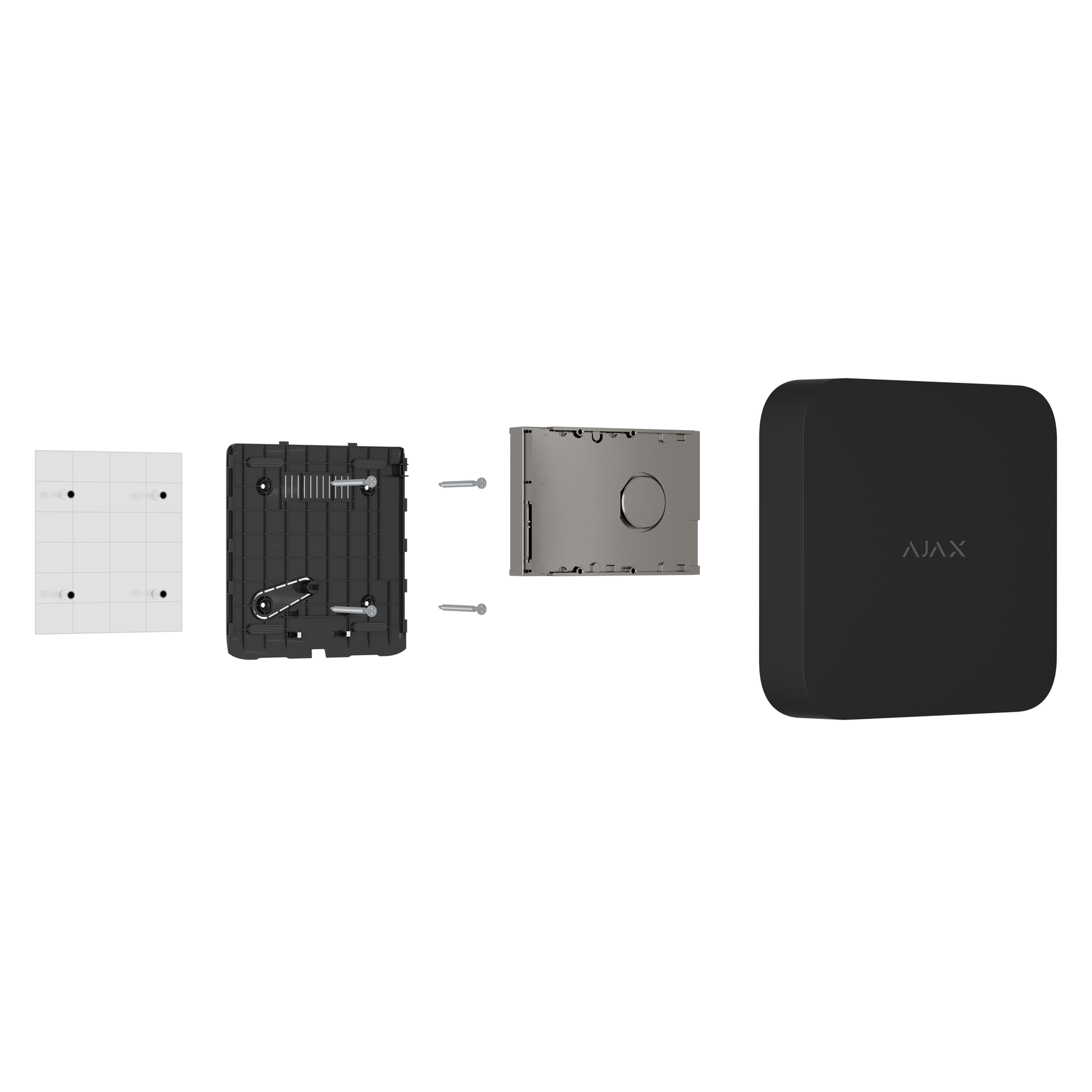

• SmartBracket montāžas panelis – vienkāršai un drošai uzstādīšanai.

• Perforētā daļa uz montāžas paneļa – nelauzt nost! Tā nodrošina tampera darbību, kas reaģē uz mēģinājumiem atvienot ierīci no virsmas.

• Caurums HDD aizslēga skrūvei – drošai cietā diska fiksācijai.

• Cietā diska aizslēgs.

• Vieta cietā diska uzstādīšanai – atbalsta HDD līdz 16 TB.

• QR kods ar ierīces ID – nepieciešams NVR pievienošanai Ajax sistēmai.

• Barošanas savienotājs.

• Cietā diska savienotājs.

• Parametru atiestatīšanas poga.

• Ethernet savienotājs – tīkla pieslēgumam.

• Kabeļu fiksators – nodrošina drošu vadu nostiprināšanu.

Darbības princips

NVR ir videoierakstītājs, kas paredzēts trešo pušu IP kameru (ar ONVIF un RTSP protokoliem) un Ajax kameru pieslēgšanai.

• Atbalsta cietā diska uzstādīšanu ar ietilpību līdz 16 TB (nav iekļauts komplektā).

• Var darboties arī bez HDD, tikai integrācijai ar kamerām.

• Lietotāji var izmantot video arhīva kalkulatoru, lai aprēķinātu nepieciešamo atmiņas ietilpību un ieraksta ilgumu.

NVR iespējas:

• Pievienot un konfigurēt IP kameras (izšķirtspēju, spilgtumu, kontrastu u.c.).

• Skatīt video reāllaikā ar iespēju pietuvināt attēlu.

• Skatīt un eksportēt arhīva video pēc hronoloģijas vai kalendāra (ja pievienots HDD).

• Izvēlēties kustības detekcijas veidu: kamerā vai pašā NVR.

• Konfigurēt kustības detekciju NVR: zonas, jutīgums.

• Izmantot Video sienu, kurā apvienoti visu pievienoto kameru attēli.

• Veidot video scenārijus, kas nosūta īsu video Ajax lietotnē, ja tiek aktivizēts detektors.

⚡ No firmware 2.244 versijas visi no NVR lejupielādētie video ir ar Ajax digitālo parakstu, kas apliecina to autentiskumu. Pārbaudei izmantojiet Ajax Media Player programmu.

Integrācija ar VMS

NVR var savienot ar trešo pušu video pārvaldības sistēmām (Milestone, Genetec, Axxon, Digifort) caur ONVIF protokolu (no firmware 2.289 versijas).

Konfigurācija iespējama caur:

• Ajax Security System (v3.25+),

• Ajax PRO: Tool for Engineers (v2.25+),

• Ajax PRO Desktop (v4.20+),

• Ajax Desktop (v4.21+).

Paceliet cietā diska fiksatoru, nospiežot pogu.

Nomainot cieto disku, pagaidiet 10 sekundes pēc ierīces atvienošanas no strāvas avota. Cietajā diskā ir ātri rotējoši diski. Pēkšņas kustības vai triecieni var sabojāt mehānismu, izraisot fiziskus bojājumus un datu zudumu.

Nepārvietojiet un neapgrieziet NVR, kamēr cietais disks nav pārstājis griezties.

Pievienojiet ārējo barošanas avotu un Ethernet savienojumu.
Pievienojiet ierīci sistēmai.
Ievietojiet videoreģistratoru SmartBracket turētājā.

LED indikators iedegas dzeltenā krāsā un pēc savienojuma ar internetu kļūst zaļš. Ja savienojums ar Ajax Cloud serveri neizdodas, logo iedegas sarkans.

Pievienošana sistēmai

Pirms ierīces pievienošanas
Instalējiet Ajax lietotni.
Piesakieties savā kontā vai izveidojiet jaunu.
Izvēlieties telpu vai izveidojiet jaunu.
Pievienojiet vismaz vienu virtuālo istabu.
Pārliecinieties, ka telpa ir atbruņota.

Tikai PRO vai telpas administrators ar sistēmas konfigurēšanas tiesībām var pievienot ierīci telpai.

Kontu veidi un to tiesības

Pievienošana telpai
Atveriet Ajax lietotni. Izvēlieties telpu, kurai vēlaties pievienot NVR.
Dodieties uz cilni Devices un pieskarieties Add device.
Noskenējiet QR kodu vai ievadiet to manuāli. QR kods atrodas uz korpusa aizmugurējās daļas zem SmartBracket stiprinājuma paneļa un uz iepakojuma.
Piešķiriet ierīcei nosaukumu.
Izvēlieties virtuālo istabu.
Pieskarieties Add.
Pārliecinieties, ka videoreģistrators ir ieslēgts un tam ir piekļuve internetam. LED logo ir jādeg zaļā krāsā.
Pieskarieties Add.

Pievienotā ierīce parādīsies Ajax lietotnes ierīču sarakstā.

NVR darbojas tikai ar vienu telpu. Lai savienotu videoreģistratoru ar jaunu telpu, tas manuāli jāizdzēš no iepriekšējās Ajax lietotnē.

IP kameras pievienošana NVR

Ar video ierīču kalkulatoru var aprēķināt, cik kameras un NVR var pievienot telpai.

IP kameras pievienošana automātiski:
Trešās puses IP kameras pievienošana manuāli:
Atveriet Ajax lietotni. Izvēlieties telpu, kurā ir pievienots NVR.
Dodieties uz cilni Devices.
Atrodiet sarakstā NVR un pieskarieties Cameras.
Pieskarieties Add camera.
Pagaidiet, līdz tīkls tiek noskenēts un parādās lokālajam tīklam pievienotās IP kameras.
Izvēlieties kameru.
Ievadiet lietotājvārdu un paroli (norādīti kameras dokumentācijā), ja kamera ir trešās puses, un pieskarieties Add.
Ja dati ievadīti pareizi, parādīsies pievienotās kameras video priekšskatījums. Kļūdas gadījumā pārbaudiet ievadīto datu pareizību un mēģiniet vēlreiz.
Pārliecinieties, ka video atbilst pievienotajai kamerai. Pieskarieties Next.

IP kamera, kas pievienota videoreģistratoram, parādīsies Ajax lietotnes NVR kameru sarakstā.

Atjaunošana uz rūpnīcas iestatījumiem

Lai atjaunotu NVR rūpnīcas iestatījumus:

Izslēdziet ierīci, atvienojot barošanas avotu.
Nospiediet un turiet atiestatīšanas pogu.
Ieslēdziet NVR, turpinot turēt atiestatīšanas pogu, un gaidiet, līdz LED indikators iedegsies violetā krāsā. Tas aizņem apmēram 50 s.

Pēc NVR ieslēgšanas ar nospiestu atiestatīšanas pogu LED indikators iedegas dzeltenā krāsā uz 20 s. Tad tas nodziest uz 30 s un iedegas violeti. Tas nozīmē, ka NVR ir atjaunots rūpnīcas iestatījumos.

Atlaidiet atiestatīšanas pogu.

Ikonas

Ikonas norāda dažus ierīces statusus. Tās var apskatīt Ajax lietotnē:

Izvēlieties telpu Ajax lietotnē.
Dodieties uz cilni Devices.
Atrodiet sarakstā NVR.

Stāvokļi

Stāvokļi parāda informāciju par ierīci un tās darbības parametriem. Tos var atrast Ajax lietotnē:

Izvēlieties telpu Ajax lietotnē.
Dodieties uz cilni Devices.
Izvēlieties sarakstā NVR.

Iestatījumi

Lai mainītu videoreģistratora iestatījumus Ajax lietotnē:

Dodieties uz cilni Devices.
Izvēlieties sarakstā NVR.
Dodieties uz Settings, pieskaroties zobrata ikonai.
Iestatiet nepieciešamos parametrus.
Pieskarieties Back, lai saglabātu iestatījumus.

Indikācija

Notikums – Indikācija – Piezīme

NVR startējas pēc pievienošanas pie strāvas. – Iedegas dzeltena. – Ja NVR ir pieslēgts Ajax Cloud, indikācija mainās uz zaļu.
NVR ir ieslēgts un pieslēgts internetam. – Iedegas zaļa.
NVR nav pieslēgts internetam vai nav savienojuma ar Ajax Cloud serveri. – Iedegas sarkana.

NVR nav uzstādīts cietais disks.
Cietais disks ir uzstādīts, bet nedarbojas pareizi (piemēram, formatējot vai ar kļūdām, vai nepieciešama formatēšana). – Mirgo zaļi vai sarkani ik sekundi, atkarībā no savienojuma statusa ar Ajax Cloud serveri. Indikācija turpināsies līdz vienam no nosacījumiem:
Cietais disks ir formatēts/uzstādīts.
Visas NVR pievienotās kameras ir konfigurētas, lai neveiktu ierakstu uz NVR cieto disku.

Apkope

Ierīcei nav nepieciešama apkope.

Tehniskās specifikācijas

Tehniskās specifikācijas NVR (8-ch)
Tehniskās specifikācijas NVR (16-ch)
Tehniskās specifikācijas NVR DC (8-ch)
Tehniskās specifikācijas NVR DC (16-ch)

Atbilstība standartiem

Garantija

Sabiedrības ar ierobežotu atbildību “Ajax Systems Manufacturing” produktu garantija ir spēkā 2 gadus pēc iegādes.

Ja ierīce nedarbojas pareizi, vispirms sazinieties ar Ajax tehnisko atbalstu. Vairumā gadījumu tehniskās problēmas var atrisināt attālināti.
