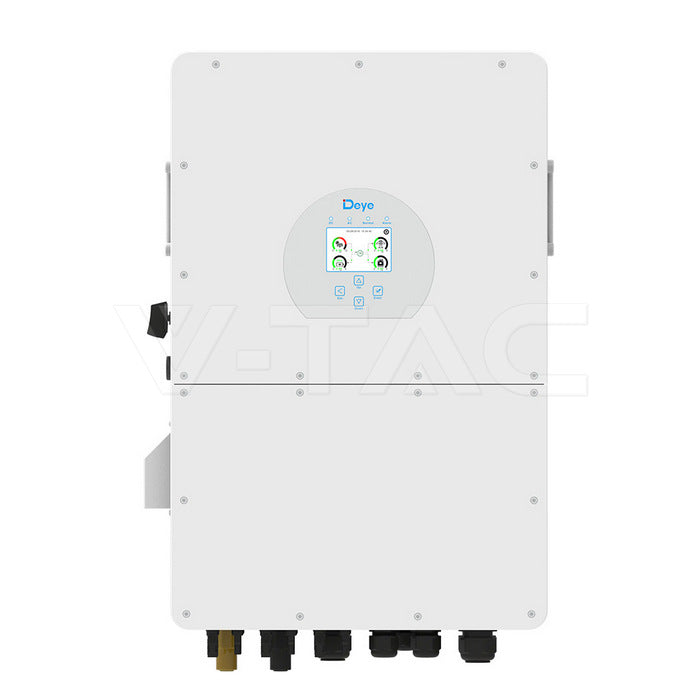

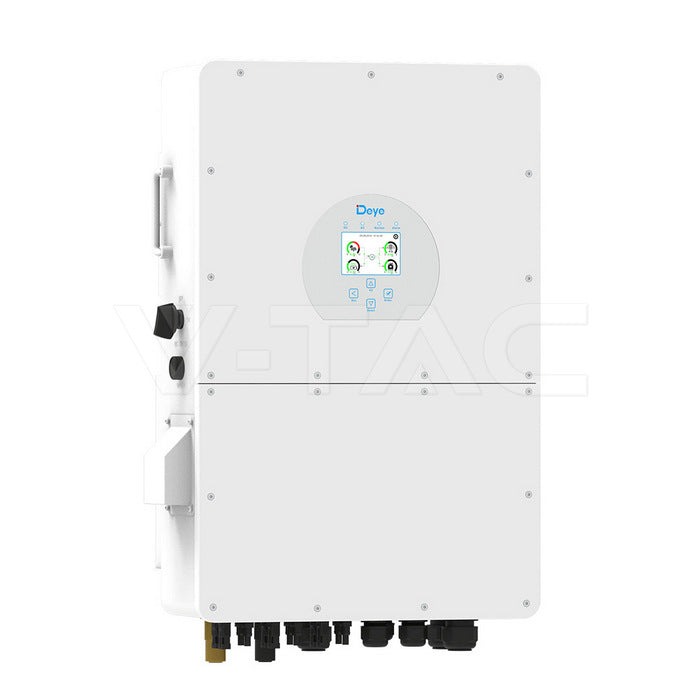

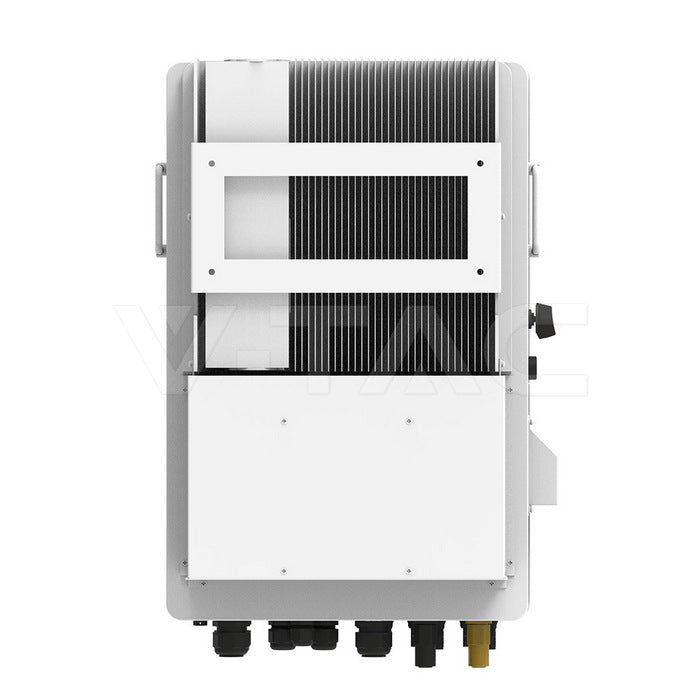

V-TAC 30 kW trīsfāžu hibrīda saules invertors SUN-30K-SG02HP3-EU-AM3

Apraksts

V-TAC 30 kW trīsfāžu augstsprieguma hibrīda saules invertors SUN-30K-SG02HP3-EU-AM3 paredzēts saules enerģijas sistēmām ar augstsprieguma litija jonu akumulatoriem. Invertors nodrošina darbu gan ar elektrotīklu, gan autonomā režīmā un atbalsta līdz 10 invertoru paralēlu savienošanu.

Invertoram ir 3 MPPT izsekotāji ar divām PV virknēm katram MPPT. Maksimālā pieslēdzamā PV jauda ir 60 kW, maksimālā PV ieejas jauda – 48 kW, bet nominālā AC ieejas/izejas aktīvā jauda – 30 kW. Maksimālais PV ieejas spriegums ir 1000 V, MPPT darba diapazons – 150–850 V.

Akumulatora sprieguma diapazons ir 160–700 V, bet maksimālā uzlādes un izlādes strāva – 75 A. Litija jonu akumulatoru uzlāde automātiski pielāgojas BMS vadības sistēmai. Augstsprieguma akumulatoru sistēma nodrošina efektīvu enerģijas uzkrāšanu un izmantošanu.

Invertors nodrošina 100 % nesabalansētu trīsfāžu izeju, AC savienošanu esošu saules enerģijas sistēmu modernizācijai, vairāku akumulatoru paralēlu darbību un sešus programmējamus akumulatora uzlādes un izlādes laika periodus. Tiek atbalstīta arī enerģijas uzkrāšana no dīzeļģeneratora.

Maksimālā efektivitāte ir 98,5 %, Eiropas efektivitāte – 98 %, bet MPPT efektivitāte pārsniedz 99 %. IP65 aizsardzības klase nodrošina aizsardzību pret putekļiem un ūdens iedarbību. Darba temperatūras diapazons ir no -40 līdz +60 °C.

Invertoram ir aizsardzība pret DC polaritātes maiņu, AC pārstrāvu, pārkaršanu, AC pārspriegumu un īsslēgumu, DC komponentes uzraudzība, aizsardzība pret darbību izolētā tīklā, DC slēdzis, izolācijas pretestības kontrole un atlikušās strāvas noteikšana. Pieejama arī loka bojājuma aizsardzība.

Garantija – 10 gadi. V-TAC konkrētajai precei norāda modeli SUN-30K-SG02HP3-EU-AM3 un preces kodu 12665.

Specifikācija
Pasūtījuma kods: 12665
Preces modeļa numurs: SUN-30K-SG02HP3-EU-AM3
Invertora tips: hibrīda
Fāžu skaits: 3
Akumulatora tips: litija jonu
Akumulatora sprieguma diapazons: 160–700 V
Maks. akumulatora uzlādes strāva: 75 A
Maks. akumulatora izlādes strāva: 75 A
Litija jonu akumulatora uzlādes vadība: automātiska pielāgošanās BMS
Akumulatora ieeju skaits: 1
Maks. PV pieslēguma jauda: 60 kW
Maks. PV ieejas jauda: 48 kW
Maks. PV ieejas spriegums: 1000 V
Palaišanas spriegums: 180 V
MPPT sprieguma diapazons: 150–850 V
Nominālais PV ieejas spriegums: 600 V
Maks. PV darba ieejas strāva: 36 + 36 + 36 A
Maks. PV ieejas īsslēguma strāva: 54 + 54 + 54 A
MPPT izsekotāju skaits: 3
PV virkņu skaits uz MPPT: 2 + 2 + 2
Nominālā AC ieejas/izejas aktīvā jauda: 30 kW
Maks. AC ieejas/izejas šķietamā jauda: 33 kVA
Nominālā AC ieejas/izejas strāva: 45,5/43,5 A
Maks. AC ieejas/izejas strāva: 50/47,9 A
Maks. nepārtrauktā AC caurplūdes strāva: 80 A
Maks. jauda autonomā režīmā: 1,5 × nominālā jauda, 10 s
Nominālais AC ieejas/izejas spriegums: 220/380 V, 230/400 V
AC sprieguma diapazons: 0,85 Un–1,1 Un
Elektrotīkla pieslēgums: 3L + N + PE
Nominālā elektrotīkla frekvence un diapazons: 50 Hz / 45–55 Hz, 60 Hz / 55–65 Hz
Jaudas koeficienta regulēšanas diapazons: no 0,8 kapacitīva līdz 0,8 induktīvam
Kopējie strāvas harmoniskie kropļojumi THDi: <3 %
DC komponentes strāva: <0,5 % In
Maks. efektivitāte: 98,5 %
Eiropas efektivitāte: 98 %
MPPT efektivitāte: >99 %
DC polaritātes maiņas aizsardzība: jā
AC pārstrāvas aizsardzība: jā
Aizsardzība pret pārkaršanu: jā
AC pārsprieguma aizsardzība: jā
AC īsslēguma aizsardzība: jā
DC komponentes uzraudzība: jā
Aizsardzība pret darbību izolētā tīklā: jā
DC slēdzis: jā
Izolācijas pretestības kontrole: jā
Atlikušās strāvas noteikšana: jā
Loka bojājuma aizsardzība: pēc izvēles
Pārsprieguma aizsardzība: II tips DC, II tips AC
Sakaru saskarne: RS485/RS232/CAN
Uzraudzības savienojums: GPRS/Wi-Fi/Bluetooth/4G/LAN pēc izvēles
Darba temperatūra: no -40 līdz +60 °C
Jaudas samazināšana: temperatūrā virs +45 °C
Pieļaujamais apkārtējās vides mitrums: 0–100 %
Maks. uzstādīšanas augstums: 3000 m
Trokšņa līmenis: ≤55 dB
IP aizsardzības klase: IP65
Invertora topoloģija: bez galvaniskās izolācijas
Pārsprieguma kategorija: OVC II DC, OVC III AC
Dzesēšanas veids: inteliģenta gaisa dzesēšana
Izmēri: 448 × 688 × 270 mm
Preces svars: 46 kg
Daudzums iepakojumā: 1 gab.
Elektrotīkla standarti: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Drošības un EMC standarti: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Garantija: 10 gadi
