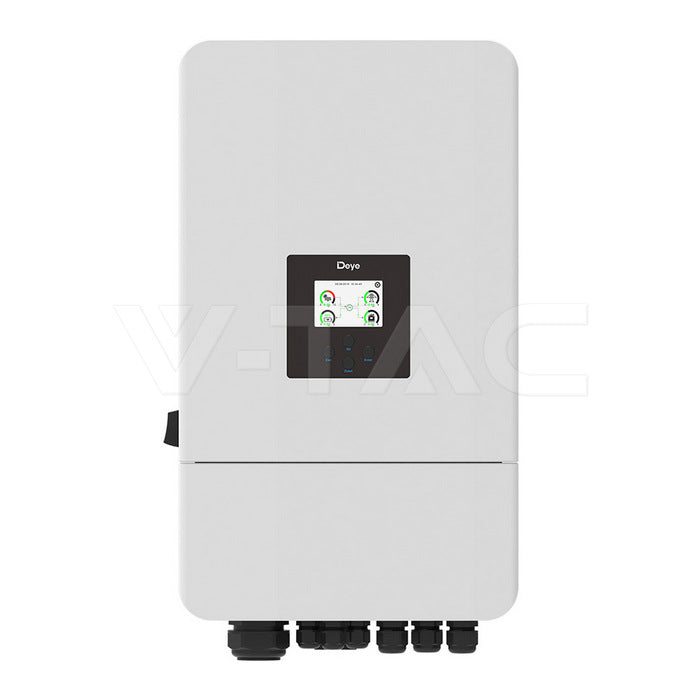

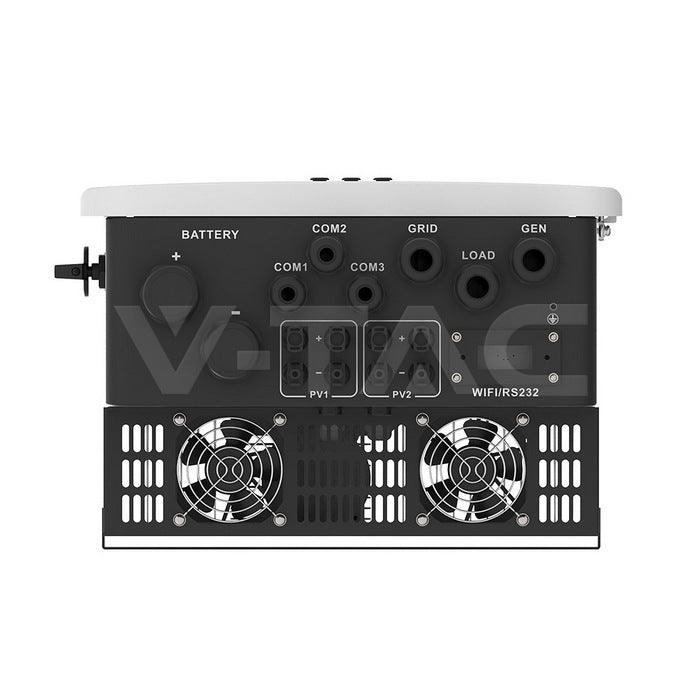

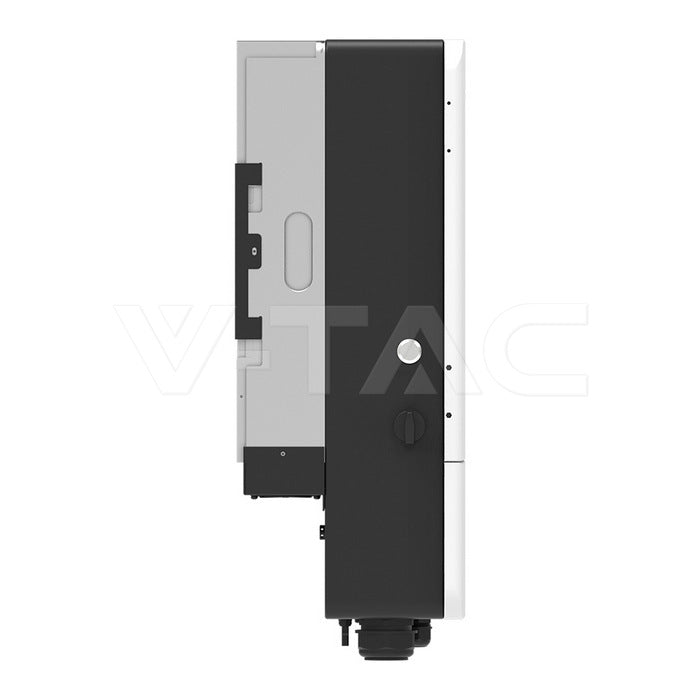

V-TAC 12 kW trīsfāžu hibrīda saules invertors SUN-12K-SG05LP3-EU-SM2

Apraksts

V-TAC 12 kW trīsfāžu zemsprieguma hibrīda saules invertors SUN-12K-SG05LP3-EU-SM2 paredzēts darbam ar saules paneļu sistēmām, elektrotīklu un enerģijas uzkrāšanas akumulatoriem. Tas atbalsta svina-skābes un litija jonu akumulatorus ar 40–60 V spriegumu un nodrošina līdz 240 A uzlādes un izlādes strāvu.

Invertoram ir 2 MPPT izsekotāji ar 2 + 2 PV virknēm. Maksimālā PV pieslēguma jauda ir 24 kW, maksimālā PV ieejas jauda – 19,2 kW, maksimālais PV ieejas spriegums – 800 V, bet MPPT darba sprieguma diapazons – 200–650 V.

Nominālā AC ieejas/izejas aktīvā jauda ir 12 kW, bet maksimālā šķietamā jauda – 13,2 kVA. Autonomā režīmā invertors līdz 10 sekundēm spēj nodrošināt divkāršu nominālo jaudu. Tiek atbalstīta 100 % nesabalansēta trīsfāžu izeja, katrai fāzei nodrošinot līdz 50 % no nominālās jaudas.

Iespējams paralēli savienot līdz 10 invertoriem darbam gan ar elektrotīklu, gan autonomā režīmā, kā arī izmantot vairākus paralēli savienotus akumulatorus. Pieejami 6 programmējami akumulatora uzlādes un izlādes periodi, AC savienošana esošas saules sistēmas modernizācijai un enerģijas uzkrāšana no dīzeļģeneratora.

Maksimālā efektivitāte ir 97,6 %, Eiropas efektivitāte – 97 %, bet MPPT efektivitāte pārsniedz 99 %. Integrētas vairākas elektriskās aizsardzības funkcijas, tostarp aizsardzība pret DC polaritātes maiņu, AC pārstrāvu, pārkaršanu, pārspriegumu un īsslēgumu, kā arī izolācijas un atlikušās strāvas uzraudzība.

IP65 aizsardzības klase nodrošina aizsardzību pret putekļu un ūdens iedarbību. Darba temperatūras diapazons ir no -40 līdz +60 °C. Korpusa izmēri ir 386 × 660 × 250 mm, bet svars – 35,2 kg. V-TAC šim modelim norāda 10 gadu garantiju.

Specifikācija

Pasūtījuma kods: 12655
EAN: 3800170254510
Preces modeļa numurs: SUN-12K-SG05LP3-EU-SM2
Invertora tips: hibrīda
Sprieguma tips: zemsprieguma
Fāžu skaits: 3
Akumulatora tips: svina-skābes vai litija jonu
Akumulatora sprieguma diapazons: 40–60 V
Maks. akumulatora uzlādes strāva: 240 A
Maks. akumulatora izlādes strāva: 240 A
Litija jonu akumulatora uzlādes vadība: automātiska pielāgošanās BMS
Akumulatora ieeju skaits: 1
Maks. PV pieslēguma jauda: 24 kW
Maks. PV ieejas jauda: 19,2 kW
Maks. PV ieejas spriegums: 800 V
Palaišanas spriegums: 160 V
MPPT sprieguma diapazons: 200–650 V
Nominālais PV ieejas spriegums: 550 V
Maks. PV darba ieejas strāva: 26 + 26 A
Maks. PV ieejas īsslēguma strāva: 39 + 39 A
MPPT izsekotāju skaits: 2
PV virkņu skaits uz MPPT: 2 + 2
Nominālā AC ieejas/izejas aktīvā jauda: 12 kW
Maks. AC ieejas/izejas šķietamā jauda: 13,2 kVA
Nominālā AC ieejas/izejas strāva: 18,2/17,4 A
Maks. AC ieejas/izejas strāva: 20/19,2 A
Maks. nepārtrauktā AC caurplūdes strāva: 45 A
Maks. jauda autonomā režīmā: 2 × nominālā jauda, 10 s
Nominālais AC ieejas/izejas spriegums: 220/380 V, 230/400 V
AC sprieguma diapazons: 0,85 Un–1,1 Un
Elektrotīkla pieslēgums: 3L + N + PE
Nominālā elektrotīkla frekvence un diapazons: 50 Hz / 45–55 Hz, 60 Hz / 55–65 Hz
Jaudas koeficienta regulēšanas diapazons: no 0,8 kapacitīva līdz 0,8 induktīvam
Kopējie strāvas harmoniskie kropļojumi THDi: <3 %
DC komponentes strāva: <0,5 % In
Maks. efektivitāte: 97,6 %
Eiropas efektivitāte: 97 %
MPPT efektivitāte: >99 %
DC polaritātes maiņas aizsardzība: jā
AC izejas pārstrāvas aizsardzība: jā
Aizsardzība pret pārkaršanu: jā
AC izejas pārsprieguma aizsardzība: jā
AC izejas īsslēguma aizsardzība: jā
DC komponentes uzraudzība: jā
Aizsardzība pret darbību izolētā tīklā: jā
DC slēdzis: jā
Izolācijas pretestības kontrole: jā
Atlikušās strāvas noteikšana: jā
Loka bojājuma aizsardzība: pēc izvēles
Pārsprieguma aizsardzība: II tips DC, III tips AC
Displejs: LCD
Sakaru saskarne: Wi-Fi, RS485, CAN
Darba temperatūra: no -40 līdz +60 °C
Jaudas samazināšana: temperatūrā virs +45 °C
Pieļaujamais apkārtējās vides mitrums: 0–100 %
Maks. uzstādīšanas augstums: 3000 m
Trokšņa līmenis: ≤55 dB
IP aizsardzības klase: IP65
Invertora topoloģija: neizolēta saules pusē, izolēta akumulatora pusē
Pārsprieguma kategorija: OVC II DC, OVC III AC
Dzesēšanas veids: inteliģenta gaisa dzesēšana
Korpusa krāsa: balta/melna
Izmēri: 386 × 660 × 250 mm
Preces svars: 35,2 kg
Daudzums iepakojumā: 1 gab.
Elektrotīkla standarti: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Drošības un EMC standarti: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Garantija: 10 gadi
