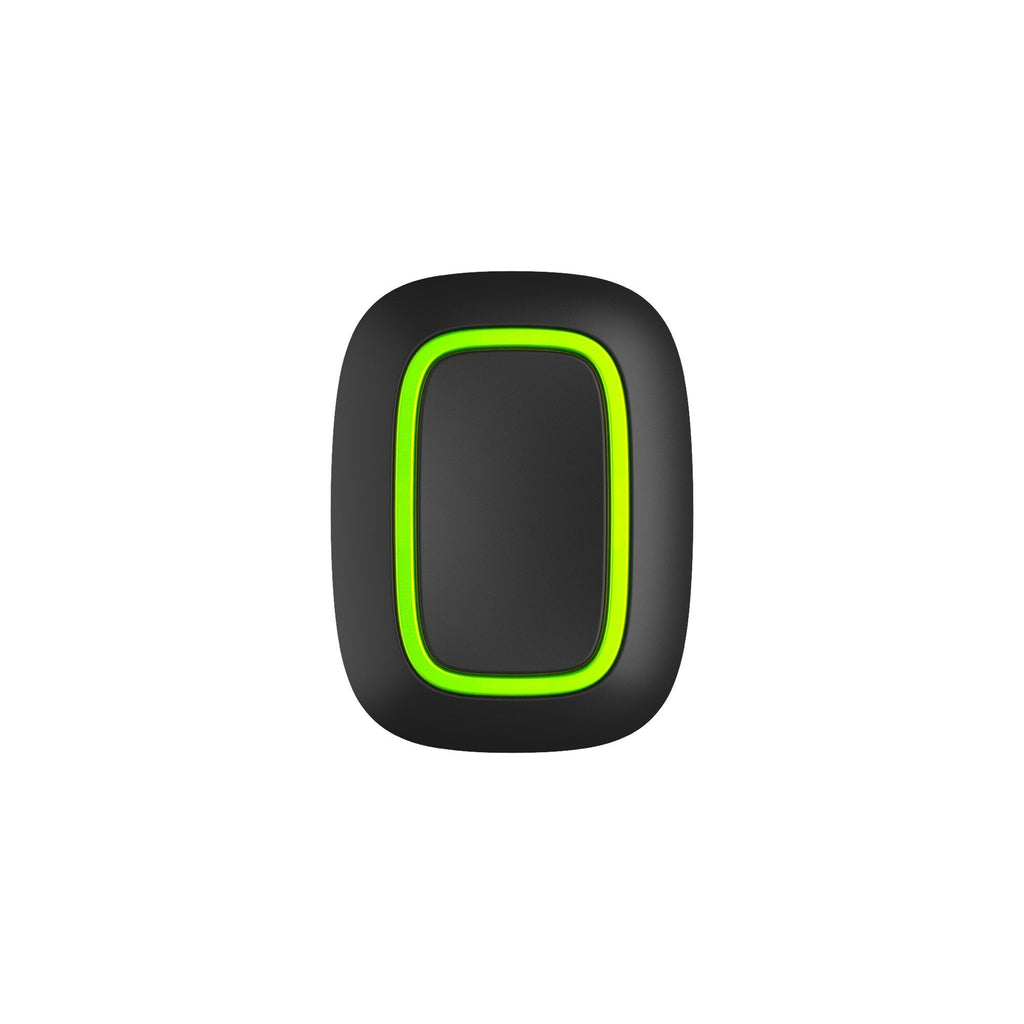

Nupp on juhtmevaba paanikanupp, millel on kaitse juhusliku vajutuse vastu ja lisarežiim automaatika seadmete juhtimiseks.
Nupp ühildub ainult Ajax-keskuste abil. Ei toeta ocBridge Plus ja uartBridge integratsioonimooduleid!
Nupp on ühendatud turvasüsteemiga ja konfigureeritud Ajaxirakenduste kaudu iOS-i, Androidi, macOS-i ja Windowsi peal. Kasutajad saavad kõigist häiresignaalidest ja sündmustest teateid push-teavituste, SMS-i ja telefonikõnede (kui need on lubatud) kaudu.
Funktsionaalsed elemendid
- Häirenupp
- Indikaatorituled
- Nupu paigaldusava
Tööpõhimõte
Nupp on juhtmevaba paanikanupp, mille vajutamisel edastatakse häiresignaal nii kasutajatele kui ka turvaettevõtte CMS-ile. Juhtimisrežiimis võimaldab Button juhtida Ajax automaatika seadmeid lühikese või pika nupuvajutusega.
Paanikarežiimis võib Button toimida paanikanupuna ja anda märku ohust või teavitada abijõudude vajadusest või teavitada sissetungist, tulekahjust, gaasihäirest või lekkest. Nupu seadetes saate valida häire tüübi. Häireteadete tekst sõltub valitud tüübist, samuti turvaettevõtte keskseirejaama (CMS) edastatavatest sündmuskoodidest.
Nupu seaded - Stsenaariumid menüüs saate määrata nupuvajutusele automaatikaseadme(relee, WallSwitch või pistikupesa) tegevuse.
Nupp on varustatud kaitsega juhusliku vajutuse vastu ja edastab häireid kuni 1300 m kaugusele keskusest. Pidage meeles, et mis tahes takistused, mis takistavad signaali edastamist (näiteks seinad või põrandad), vähendavad seda kaugust.
Nuppu on lihtne kaasas kanda. Võite seda alati randmel või kaelakeeles hoida. Seade on tolmu- ja pritsmekindel.
Kui ühendate Button'i raadiosignaali laiendaja kaudu, arvestage, et Button ei lülitu automaatselt raadiosignaali laiendaja ja keskuse raadiovõrkude vahel ümber. Saate Button'i käsitsi määrata rakenduses teise hubi või raadiosignaalide laiendaja juurde.
Buttonil on aku laetuse automaatne kontroll . Kui see on aktiveeritud, kontrollib süsteem kord päevas nupu aku seisukorda. Kui automaatne kontroll on välja lülitatud, uuendatakse aku olekut ainult siis, kui seadet vajutatakse.
Funktsioon on saadaval nuppude puhul, mille püsivara versioon on 6.60.0.13 ja uuem. Kui see lisatakse nupule, mille OS Malevich versioon 2.17 ja uuem (välja arvatud Hub (2G) Jeweller ja Hub (4G) Jeweller).
Süsteemi lisamine
Enne seadme lisamist
- Installige Ajaxrakendus.
- Logige sisse oma kontole või looge uus konto.
- Valige ruum või looge uus ruum.
ruumi funktsionaalsus on saadaval selliste või hilisemate versioonide rakenduste jaoks:
- Ajax Security System 3.0 for iOS;
- Ajax Security System 3.0 Androidile;
- Ajax PRO: Tool for Engineers 2.0 iOSi jaoks;
- Ajax PRO: Tool for Engineers 2.0 for Android;
- Ajax PRO Desktop 4.0 macOS jaoks;
- Ajax PRO Desktop 4.0 Windowsile.
- Lisage vähemalt üks virtuaalne ruum.
- Lisage ruumile ühilduv rummu . Veenduge, et hub on sisse lülitatud ja et tal on internetiühendus Ethernet, Wi-Fi ja/või mobiilivõrgu kaudu.
- Veenduge, et ruum on desarmeeritud ja et keskus ei alusta uuendamist, kontrollides Ajaxi rakenduses olekuid.
Ainult PRO või ruumi administraator, kellel on süsteemi konfigureerimise õigused, võib lisada seadme keskusele.
Keskusega ühendamine
- Avage Ajaxirakendus ja valige ruum , kuhu soovite nuppu lisada.
- Avage vahekaart Seadmed
ja klõpsake Lisa seade. - Andke seadmele nimi, skannige selle QR-kood (asub pakendil) või sisestage see käsitsi, valige ruum ja grupp (kui grupirežiim on lubatud).
- Klõpsake Add ja algab tagasiarvestus.
- Hoidke nuppu 7 sekundit all. Kui nupp on lisatud, vilguvad valgusdioodid üks kord roheliselt.
Tuvastamiseks ja sidumiseks peab nupp asuma keskuse raadiosidepiirkonnas (üksikul kaitstud objektil).
Ühendatud nupp ilmub rakenduse hub-seadmete loendisse. Seadme oleku uuendamine loendis ei sõltu keskuse seadetes olevast küsitlusaja väärtusest. Andmeid uuendatakse ainult nupu vajutamisel.
Nupp töötab ainult ühe jaoturiga. Uue jaoturiga ühendamisel lõpetab nupp Button käskude edastamise vanale jaoturile. Pange tähele, et pärast uue jaoturiga liitmist ei eemaldata nuppu automaatselt vana jaoturi seadmeloendist. Seda tuleb teha käsitsi Ajax-rakenduse kaudu.
Seisundid
Nupu olekud on leitavad Ajaxi rakendusest:
-
Ajaxi rakendus → Seadmed → Nuppu
| Parameeter | Väärtus |
| Andmete import | Kuvab vea andmete ülekandmisel uude jaoturisse:
|
| Aku laadimine | Seadme aku tase. Saadaval on kaks olekut:
Saate kontrollida aku laetust, klõpsates ikoonil See funktsioon on saadaval nuppude puhul, mille püsivara versioon on 6.60.0.13 ja uuem. Kui see on lisatud nupule, millel on OS Malevich versioon 2.17 ja uuem (välja arvatud Hub (2G) Jeweller ja Hub (4G) Jeweller). |
| Töörežiim | Kuvab nupu töörežiimi. Saadaval on kolm režiimi:
|
| LED heledus | Kuvab indikaatorvalgustuse praeguse heleduse taseme:
|
|
Juhusliku vajutuse kaitse (kuvatakse ainult Paanika ja MuteFire Alarm töörežiimide puhul). |
Kuvab valitud kaitse tüübi juhusliku aktiveerimise vastu:
|
| ReX | Kuvab raadiosignaali leviala laiendaja kasutamise staatuse. |
| Püsiv deaktiveerimine | Kuvab seadme staatuse: aktiivne või kasutaja poolt täielikult välja lülitatud. |
| Firmware | Nupu püsivara versioon. |
| Seadme ID | Seadme identifikaator. Saadaval ka seadme plaadil ja selle pakendil. |
| Seadme nr. | Seadme silmuse (tsooni) number. |
Seaded
Seadete jaotises saate seadme parameetreid reguleerida:
-
Ajax app → Seadmed → Nupp → Seadistused.
| Parameeter | Väärtus |
| Nimi | Seadme nimi, saab muuta. |
| Ruum | Virtuaalse ruumi valik, millele seade on määratud. |
| Aku laetuse automaatne kontroll |
Kui lüliti on sisse lülitatud, kontrollib süsteem kord päevas seadme aku seisundit. Kui automaatne kontroll on välja lülitatud, uuendatakse aku olekut ainult siis, kui seadet vajutatakse. Funktsioon on saadaval nuppude puhul, mille püsivara versioon on 6.60.0.13 ja uuem. Kui see lisatakse nupule, millel on OS Malevich versioon 2.17 ja uuem (välja arvatud Hub (2G) Jeweller ja Hub (4G) Jeweller). |
| Teavitab, kui seade oli 3 päeva kättesaamatu | Kui lüliti on sisse lülitatud, saab kasutaja vastava teate, kui nupp ei ole kolm päeva hubiga suhelnud. Seade on saadaval, kui on lubatud lüliti Aku laetuse automaatne kontroll . |
| Töörežiim | Kuvab nupu töörežiimi. Saadaval on kolm režiimi:
|
|
Ürituse tüüp (kuvatakse ainult Paanika töörežiimi puhul) |
Nupu alarmi tüübi valik:
SMS-i ja teavituste tekst rakenduses sõltub valitud häire tüübist. |
| LED-i heledus | See näitab märgutulede praegust heledust:
|
|
Juhusliku vajutuse kaitse (kuvatakse ainult Paanika ja MuteFire Alarm töörežiimide puhul). |
Kuvab valitud kaitse tüübi juhusliku aktiveerimise vastu:
|
| Häire sireeniga, kui nuppu vajutatakse | Kui lüliti on sisse lülitatud, aktiveerib paanikanupu vajutaminesüsteemiga ühendatud Ajaxsireenid . Ajaxi nupp aktiveerib kõik sireenid, olenemata sellest, millistes rühmades nad on. |
| Stsenaariumid | Avab menüü stsenaariumide loomiseks ja konfigureerimiseks. |
| Aku oleku kontroll |
Avab menüü aku laetuse kontrollimiseks. Funktsioon on saadaval nuppudele, mille püsivara versioon on 6.60.0.13 ja uuem. Kui see on lisatud nupule, millel on OS Malevich versioon 2.17 ja uuem (välja arvatud Hub (2G) Jeweller ja Hub (4G) Jeweller). |
| Kasutusjuhend | Avab nupu kasutusjuhendi. |
| Püsiv deaktiveerimine |
Võimaldab kasutajal seadet deaktiveerida ilma seda süsteemist kustutamata. Kui seade on deaktiveeritud, ei täida seade enam süsteemikäsklusi ega osale automaatika stsenaariumides. Lisaks on deaktiveeritud seadme paanikanupp välja lülitatud. |
| Seadme kustutamine | Lahutab nupu keskusest ja kustutab selle seaded. |
Käitusnäidik
Nupu olekut näitavad punased või rohelised LED-indikaatorid.
| Kategooria | Näidik | Sündmus |
| Rummu lisamine või eemaldamine. Aku vahetamine | Roheline LED vilgub 3 korda. |
Nuppu ei ole lisatud üheski hubis. See märge on saadaval nuppude puhul, mille püsivara versioon on 6.60.X.X ja uuem. |
| Rohelised valgusdioodid vilguvad 6 korda. |
Nupp on nupust eemaldatud või patarei on vahetatud. See märge on saadaval nuppude puhul, mille püsivara versioon on 6.60.X.X ja uuem. Uuemate püsivara versioonide puhul tähendab see märge, et nuppu ei ole lisatud ühtegi keskusele. |
|
| Süttib mõne sekundi jooksul roheliselt. | Nupu lisamine keskusele. | |
| Käskude edastamise märge | Süttib lühiajaliselt roheliselt. | Käsk on nupule edastatud. |
| Süttib lühiajaliselt punaselt. | Käsk ei ole keskusele edastatud. | |
| Pika vajutuse märguanne juhtimisrežiimis | Vilgub lühidalt roheliselt. | Nupu vajutamine on tuvastatud pika vajutusena ja vastav käsk on saadetud keskusele. |
|
Tagasiside märguanne (järgnebmärguandele Käskude edastamise märguanne)
|
Süttib roheliselt umbes pool sekundit pärast käsu edastamise märget. | Rummu on käsu vastu võtnud ja täitnud. |
| Süttib lühiajaliselt punaselt pärast käsu edastamise märget. | Rummu ei ole käsku täitnud. | |
|
Aku olek (järgneb tagasiside märguandele) |
Süttib pärast põhinäidikut punaselt ja kustub sujuvalt. |
Nupu patarei tuleb välja vahetada. Samal ajal edastatakse nupu käsud keskusele. |
Kasutusjuhud
Paanikarežiim
Paanikanupu režiimis saab Button kutsuda turvameeskonda või abi, samuti hoiatada hädaolukorrast, aktiveerides sireenid ja saates teistele kasutajatele rakenduses teate. Nupu seadetes saate valida ühe häire tüübi kaheksast:
- Intrusion
- Tulekahju
- Abihäire
- Paanikanupp
- Gaasihäire
- Häire
- Lekkumine
- Kohandatud (ei saadeta turvaettevõtte seirejaama)
Häire tüüp määrab turvaettevõtte seirejaama (CMS) saadetava sündmuse koodi ja kasutaja poolt saadetava teavitusteksti. See tagab täpse reageerimise ohule.
Pange tähele, et Paanikarežiimis tekitab nupu vajutamine häire sõltumata süsteemi turvarežiimist.
Kui nuppu vajutatakse, võib häire ka käivitada stsenaariumi Ajaxi süsteemis.
Nuppu saab paigaldada tasasele pinnale või kanda kaasas. Tasasele pinnale (näiteks laua alla) paigaldamiseks kinnitage Button kahepoolse kleeplindiga. Nupu kandmiseks rihma küljes: kinnitage rihm nupu külge, kasutades selleks nupu põhikorpuses olevat kinnitusauku.
Juhtimisrežiim
Nuppu saab kasutada automaatikaseadmete juhtimiseks.Juhtimisrežiimis on nupul kaks vajutamisvõimalust: lühike ja pikk (nuppu vajutatakse rohkem kui 3 sekundit). Need vajutused võivad käivitada ühe või mitme automaatikaseadme tegevuse teostamise: relee, seinalüliti või pistikupesa.
Automaatikaseadme tegevuse sidumine nupu pika või lühikese vajutusega:
- Avage Ajaxirakendus ja minge vahekaardile Devices .
- Valige seadmete nimekirjast Nupp ja minge seadistustesse, klõpsates hammasratta ikoonil .
- Valige Control režiimi Operation mode (Toimimisrežiim ) sektsioonisControl mode (Juhtimine). Muudatuste salvestamiseks klõpsake tegelikul Button seadmel.
- Minge menüüsse Scenarios . Klõpsake Create Scenario , kui loote stsenaariumi esimest korda, või Add Scenario , kui stsenaariumid on turvasüsteemis juba loodud.
- Valige stsenaariumi käivitamiseks vajutamisvõimalus: Lühike vajutus või Pikk vajutus.
- Valige tegevuse teostamiseks automaatika seade.
- Sisestage Scenario Name ja määrake Device Action , mida tuleb teostada, vajutades nuppu.
- Lülitage sisse
- Väljalülitamine
- Lülitage seisundit
Seade Device Action ei ole saadaval, kui konfigureerite stsenaariumi automaatikaseadmete jaoks, mis töötavad impulssrežiimis. Stsenaariumi täitmise ajal sulgevad/avavad sellised seadmed kontaktid määratud ajaks. Töörežiim ja impulsi kestus määratakse automaatikaseadme seadetes.
- Klõpsake Next. Stsenaarium ilmub seadmestsenaariumide loendisse.
Mute Interconnected Fire Detectors Alarm
Nupule vajutades saab omavahel ühendatud tulekahjuandurite häire vaigistada (kui nupu vastav töörežiim on valitud). Süsteemi reaktsioon nupu vajutamisele sõltub süsteemi olekust:
- Ühendatud tulekahjuandurite häire on juba levinud - nupu esimesel vajutamisel summutatakse kõik tulekahjuandurite sireenid, välja arvatud need, mis registreerisid häire. Nupu uuesti vajutades summutatakse ülejäänud detektorid.
- Ühendatud häiresignaalide viivitusaeg kestab - nupu vajutamisel summutatakse käivitunud Ajaxi tulekahjuanduri sireen.
Uuendusega OS Malevich 2.12 saavad kasutajad summutada oma gruppide tulekahjualarmid, ilma et see mõjutaks nende gruppide detektoreid, millele neil ei ole juurdepääsu.
Paigaldamine
Nuppu saab kinnitada pinnale või kanda kaasas.
Kuidas kinnitada nuppu
Nupu kinnitamiseks pinnale (nt laua alla) kasutage hoidikut.
Nupu paigaldamiseks hoidikusse:
- Valige hoidiku paigaldamise koht.
- Vajutage nuppu, et testida, kas käsud jõuavad hoidikusse. Kui mitte, valige teine asukoht või kasutage raadiosignaali leviala laiendajat.
Kui ühendate nupu raadiosignaali leviala laiendaja kaudu, võtke arvesse, et nupp ei lülitu automaatselt raadiosignaali laiendaja ja keskuse raadiovõrkude vahel ümber. Te saate määrata Button'i teise jaoturi või raadiosignaalide laiendaja juurde käsitsi rakenduses.
- Kinnitage hoidik pinnale, kasutades komplekti kuuluvaid kruvisid või kahepoolset kleeplappi.
- Pange Button hoidikusse.
Pange tähele, et hoidikut müüakse eraldi.
Kuidas nuppu kaasas kanda

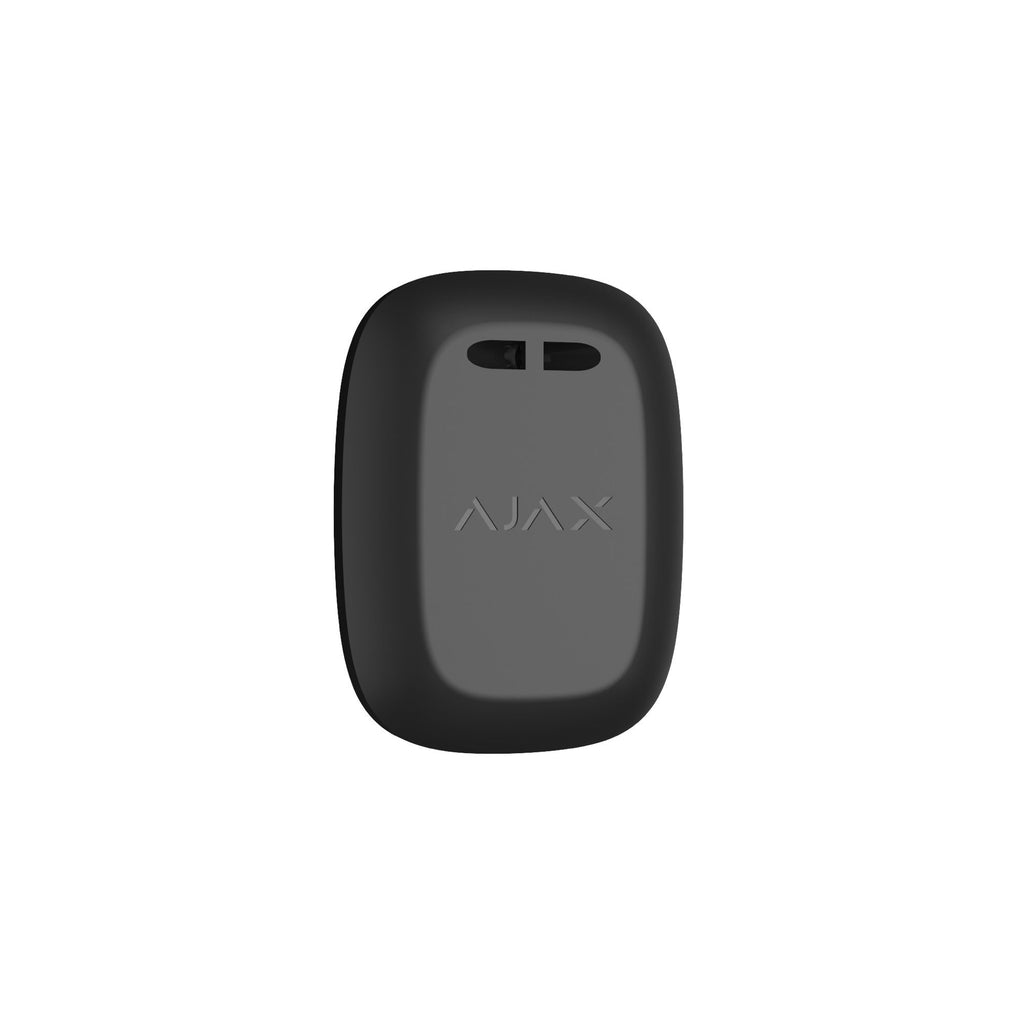

Nuppu on mugav kaasas kanda tänu spetsiaalsele avale selle korpusel. Seda saab kanda randmel või kaelas või riputada võtmehoidja külge.
Nupul on IP55 kaitseklass. See tähendab, et seadme korpus on kaitstud tolmu ja pritsmete eest. Tihedad nupud on korpusesse süvistatud ja tarkvaraline kaitse aitab vältida juhuslikku vajutamist.
Hooldus
Puhastage nupu korpus tolmust, ämblikuvõrgust ja muudest saasteainetest, kui need ilmnevad. Kasutage seadmete puhastamiseks pehmet, kuiva lappi. Ärge kunagi kasutage nupu puhastamiseks alkoholi, atsetooni, bensiini ja muid aktiivseid lahusteid sisaldavaid aineid.
Eelpaigaldatud patarei tagab normaalse kasutamise korral (üks vajutus päevas) kuni 5 aastat kestva nupu töötamise. Sagedasem kasutamine võib vähendada aku kasutusiga. Saate kontrollida aku taset nupu olekus Ajaxi rakenduses.
Eelinstalleeritud aku on tundlik madalate temperatuuride suhtes ja kui võtmepult on oluliselt jahtunud, võib aku taseme näidik rakenduses näidata vale väärtust, kuni võtmepult muutub soojemaks.
Akutaseme väärtust uuendatakse iga kord, kui nuppu vajutatakse.
Kui aku on tühjaks saanud, saab kasutaja Ajaxi rakenduses teate ning LED-indikaator süttib sujuvalt punaseks ja kustub iga kord, kui nuppu vajutatakse.
Täielik komplekt
- Nupp
- Eelinstalleeritud CR2032 patarei
- Kahepoolne teip
- Kiirkäivitusjuhend
Garantii
Piiratud vastutusega ettevõtte "Ajax Systems Manufacturing" toodetud toodete garantii kehtib 2 aastat pärast ostu sooritamist ja ei laiene komplektis olevale patareile.
Kui seade ei toimi korralikult, soovitame kõigepealt pöörduda tugiteenuse poole, kuna tehnilisi probleeme on enamasti võimalik lahendada eemalt.
