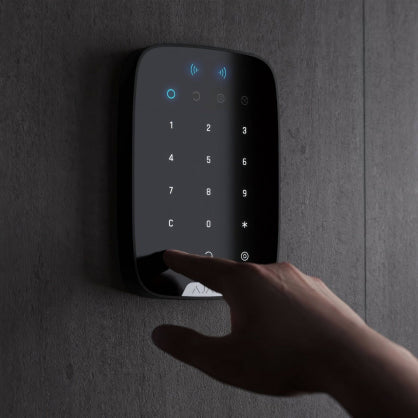

KeyPad Plus Jeweller on traadita puutetundlik klahvistik Ajaxi süsteemi haldamiseks krüpteeritud kontaktivabade kaartide ja võtmehoidjate abil. Mõeldud paigaldamiseks siseruumides. Toetab "vaikivat häire", kui sisestate sundkoodi.
Klaviatuur haldab turvarežiime paroolide ja kaartide või võtmehoidjate abil. Näitab praegust turvarežiimi LED-tulega.
Klaviatuur töötab ainult koos Hub (4G) Jeweller, Hub Plus Jeweller, Hub 2 Jeweller, Superior Hub Hybrid ja Hub 2 Plus Jeweller operatsioonisüsteemiga Malevich 2.11 ja uuemad. Ühendus Hub (2G) Jeweller ja ocBridge Plus ja uartBridge integratsioonimoodulitega ei ole toetatud.
Klaviatuur töötab Ajax-süsteemi osana, ühendudes Jeweller turvalise raadiosideprotokolli kaudu keskusega. Kommunikatsioonivahemik ilma takistusteta on kuni 1700 meetrit. Eelinstalleeritud aku kestab kuni 3,5 aastat.

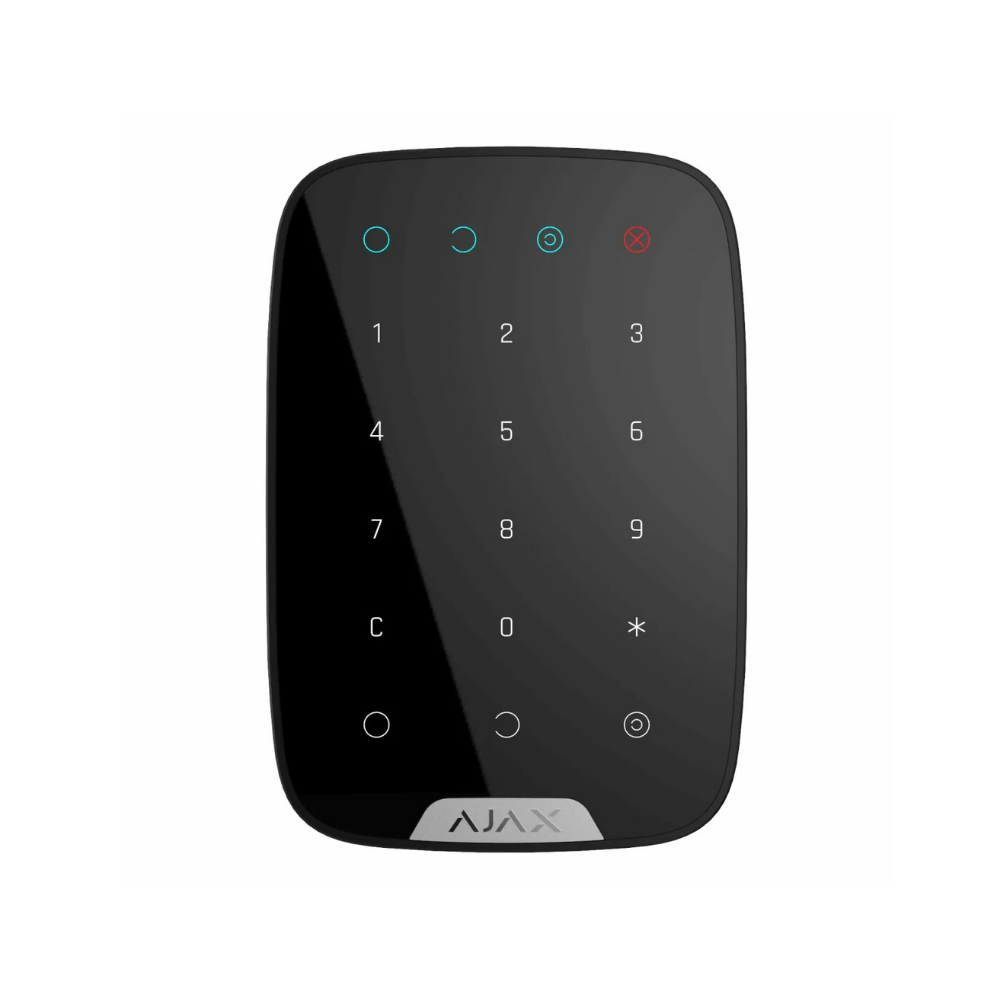

Funktsionaalsed elemendid


- Relvastatud indikaator
- Relvastamata indikaator
- Öörežiim indikaator
- Rikkestusindikaator
- Pass/Tag Reader
- Numbriline puutetundlik nupukast
- Funktsioon nupp
- Reset nupp
-
Arm nupp
-
Disarm nupp
-
Öörežiim nupp
- SmartBracket kinnitusplaat (plaadi eemaldamiseks libistage see alla)
Ärge rebige kinnituse perforeeritud osa maha. See on vajalik tamperi aktiveerimiseks, kui klaviatuuri üritatakse lahti võtta.
- Toitenupp
- Tõrjenupp
- Klaviatuuri QR-kood
Tööpõhimõte
KeyPad Plus Jeweller aktiveerib ja desarmeerib kogu rajatise või eraldi gruppide turvalisuse ning võimaldab aktiveerida Öörežiimi. KeyPad Plus Jewelleriga saate turvarežiime juhtida, kasutades:
- Koodid. Keypad toetab üldisi ja isiklikke koode, samuti aktiveerimist ilma koodi sisestamata.
- Kaardid või võtmehoidjad. Süsteemi saab ühendada Tag võtmehoidjad ja Pass kaardid . Kasutajate kiireks ja turvaliseks tuvastamiseks kasutab KeyPad Plus Jeweller DESFire® tehnoloogiat. DESFire® põhineb rahvusvahelisel standardil ISO 14443 ja ühendab endas 128-bitise krüpteerimise ja kopeerimiskaitse.
KeyPad Plus Jeweller toetab järgmisi kooditüüpe:
- Klaviatuuri kood - klaviatuuri üldkoodide seadistamine. Kasutamisel edastatakse kõik sündmused klaviatuuri nimel Ajaxi rakendustele.
- Kasutajakood - keskusega ühendatud kasutaja jaoks määratud isiklik kood. Kui seda kasutatakse, edastatakse kõik sündmused kasutaja nimel Ajaxi rakendustele.
- Keypad access code - seadistatud isikule, kes ei ole süsteemis registreeritud. Kui seda kasutatakse, edastatakse sündmused Ajax-rakendustele selle koodiga seotud nimega.
- RRU-kood - juurdepääsukood kiirreageerimisüksustele (RRU), mis on aktiveeritud pärast häire andmist ja kehtib kindlaksmääratud aja jooksul. Kui kood on aktiveeritud ja seda kasutatakse, edastatakse sündmused Ajax-rakendustele selle koodiga seotud nimetusega.
Isiklike, juurdepääsu- ja RRU-koodide arv sõltub keskuse mudelist.
Juurdepääsukoode ei toeta Hub (2G) Jeweller juhtpaneel.
Enne koodi sisestamist või Tag/Passi kasutamist tuleb KeyPad Plus Jeweller aktiveerida ("äratada"), libistades käsi üle puutepaneeli ülevalt alla. Kui see on aktiveeritud, lülitatakse sisse nuppude taustavalgus ja klaviatuur annab helisignaali.
Automaatne ärkamine Viivitus sisestamisel funktsioon võimaldab automaatselt aktiveerida klaviatuuri, kui on seadistatud Viivitus sisestamisel . Seda funktsiooni toetavad KeyPad Plus Jeweller, mille püsivara versioon on 6.60.0.6 või uuem, ja keskused, mille OS Malevich 2.19 või uuem.
KeyPad Plus Jeweller on varustatud LED-indikaatoritega, mis näitavad praegust turvarežiimi ja klaviatuuri häireid (kui neid esineb). Turvalisuse olek kuvatakse ainult siis, kui klaviatuur on aktiivne (seadme taustavalgus on sisse lülitatud).

KeyPad Plus Jewellerit saab kasutada ilma ümbritseva valgustuseta, kuna klaviatuuril on taustavalgus. Nuppude vajutamisega kaasneb helisignaal. Taustavalgustuse heledus ja klaviatuuri helitugevus on seadetes reguleeritavad. Kui te ei puuduta klaviatuuri 4 sekundi jooksul, vähendab KeyPad Plus Jeweller taustavalgustuse heledust ja 8 sekundit hiljem läheb energiasäästurežiimi ja lülitab ekraani välja.
Kui patareid on tühjad, lülitub taustavalgus seadetest olenemata minimaalsele tasemele.
Funktsiooninupp
KeyPad Plus Jewelleril on nupp Funktsioon , mis töötab 3 režiimis:
- Off - nupp on välja lülitatud ja pärast selle vajutamist ei toimu midagi.
- Alarm - pärast Funktsiooni nupu vajutamist saadab süsteem häire valvefirma valvekeskusele ja kõigile kasutajatele.
-
Mute interconnected fire detectors alarm - pärast nupu Function vajutamist summutab süsteem Ajaxtulekahjuandurite häire. Kättesaadav ainult siis, kui Ühendatud tulekahjuandurite häire on lubatud (Keskus → Seaded
→ Teenus → Tulekahjuandurite seaded).
Sundkood
KeyPad Plus Jeweller toetab sundkoodi. See võimaldab simuleerida häire deaktiveerimist. Objektile paigaldatud Ajaxrakendus ja sireenid ei anna sellisel juhul endast märku, kuid turvafirmat ja teisi turvasüsteemi kasutajaid hoiatatakse juhtumist.
Kaheastmeline aktiveerimine
KeyPad Plus Jeweller võib osaleda kaheastmelises relvastuses, kuid seda ei saa kasutada teise astme seadmena. Kaheastmeline aktiveerimine Tag või Pass abil on sarnane aktiveerimisega, mis toimub võtmepaneelil oleva isikliku või üldise koodi abil.
Sündmuse edastamine seirejaama
Ajax süsteem saab ühendada CMSiga ja edastada sündmusi ja häireid turvaettevõtte valvejaama SurGard (Contact ID), ADEMCO 685, SIA (DC-09 ) ja muudes patenteeritud protokolliformaatides. Toetatavate protokollide täielik loetelu onsaadaval siin . Seadme ID ja silmuse (tsooni) number on leitav selle olekutest.
Ühendus
KeyPad Plus Jeweller ei ühildu Hub (2G) Jewelleriga, kolmandate osapoolte turvakeskustega ning ocBridge Plus ja uartBridge integratsioonimoodulitega.
Enne ühendamise alustamist
Keskus ja erinevatel raadiosagedustel töötav seade ei ühildu. Seadme raadiosagedusala võib piirkonniti erineda. Soovitame osta ja kasutada Ajaxi seadmeid samas piirkonnas. Töötavate raadiosageduste vahemikku saate kontrollida tehnilise tugiteenuse kaudu.
- Installige Ajaxi rakendus ja looge konto. Lisage keskus ja looge vähemalt üks ruum.
- Veenduge, et hub on sisse lülitatud ja tal on internetiühendus (Ethernet-kaabli, Wi-Fi ja/või mobiilivõrgu kaudu). Seda saab teha, avades Ajaxi rakenduse või vaadates hubi logo esiküljel - see põleb valgena või rohelisena, kui hub on võrku ühendatud.
- Veenduge, et keskuse olek ei ole relvastatud režiimis ja et see ei alusta uuendusi, kontrollides selle olekut rakenduses.
Seadme saab keskusele lisada ainult kasutaja või PRO, kellel on täielikud administraatoriõigused.
KeyPad Plus Jewelleri ühendamine
- Avage rakendus Ajax. Kui teie kontol on juurdepääs mitmele jaoturile, valige see, millega soovite KeyPad Plus Jewellerit ühendada.
- Avage menüü Seadmed
ja klõpsake Lisa seade.
- Andke klahvistikule nimi, skaneerige või sisestage QR-kood (asub pakendil ja SmartBracket kinnituse all) ja valige ruum.
- Klõpsake Add; algab tagasiarvestus.
- Lülitage klaviatuur sisse, hoides toitenuppu 3 sekundit all. Pärast ühendamist ilmub KeyPad Plus Jeweller rakenduse hub-seadmete loendisse. Ühendamiseks asetage klaviatuur sama kaitstud rajatise juurde kui süsteem (keskuse raadiovõrgu leviala piires). Kui ühendus ei õnnestu, proovige 10 sekundi pärast uuesti.
Klaviatuur töötab ainult ühe jaoturiga. Uue jaoturiga ühendamisel lõpetab seade käskude saatmise vanale jaoturile. Kui KeyPad Plus Jeweller on lisatud uue jaoturiga, ei eemaldata seda vana jaoturi seadmeloendist. Seda tuleb teha käsitsi Ajaxi rakenduse kaudu.
KeyPad Plus Jeweller lülitub automaatselt välja 6 sekundit pärast sisselülitamist, kui klaviatuur ei saa hubiga ühendust. Seetõttu ei ole vaja seadet välja lülitada, et uuesti ühendust proovida.
Seadmete oleku uuendamine loendis sõltub Jewelleri seadetest; vaikimisi on 36 sekundit.
Ikoonid
Ikoonid tähistavad mõningaid KeyPad Plus Jewelleri olekuid. Neid näete Ajax-rakenduse vahekaardil Seadmed .
| Ikoonid | Väärtus |
| Jewelleri signaalitugevus - näitab signaali tugevust keskuse või raadiosignaali laiendaja ja KeyPad Plus Jewelleri vahel. | |
| KeyPad Plus Jewelleri aku laetuse tase | |
| KeyPad Plus Jeweller töötab raadiosignaali leviala laiendajakaudu. | |
|
Seade on signaali nõrgenemise testrežiimis. |
|
|
KeyPad Plus Jewelleri kehaseisundi teated on välja lülitatud |
|
|
KeyPad Plus Jeweller on deaktiveeritud |
|
| KeyPad Plus Jeweller'i seadetes onpassi/kaardi lugemine lubatud. | |
| Pass/Tag lugemine on KeyPad Plus Jewelleri seadetes välja lülitatud. | |
| Seade on kaotanud ühenduse keskusega või keskuse ühendus Ajax Cloudi serveriga on katkenud. | |
|
Seadet ei ole uude keskusse üle kantud. |
Seisundid
Seisundid sisaldavad teavet seadme ja selle tööparameetrite kohta. KeyPad Plus Jewelleri olekud leiate Ajaxi rakendusest:
- Mine veebilehele Seadmed
vahekaardile.
- Valige loetelust KeyPad Plus Jeweller .
| Parameeter | Väärtus |
| Andmete import | Kuvab vea andmete ülekandmisel uude keskusse:
|
| Tõrge |
Vajutades See väli kuvatakse ainult siis, kui on tuvastatud rike. |
| Temperatuur |
Klaviatuuri temperatuur. Seda mõõdetakse protsessoril ja see muutub järk-järgult. Lubatud viga rakenduses oleva väärtuse ja toatemperatuuri vahel - 2°C. Väärtust uuendatakse kohe, kui seade tuvastab vähemalt 2°C suuruse temperatuurimuutuse. Automaatikaseadmete juhtimiseks saate seadistada stsenaariumi temperatuuri järgi. |
| Jeweller Signaali tugevus |
Jewelleri signaali tugevus keskuse / raadiosignaali leviala laiendaja ja klaviatuuri vahel. Soovituslikud väärtused - 2-3 baari. |
| Ühendus Jewelleri kaudu | Ühenduse olek keskuse või raadiosagedusala laiendaja ja klaviatuuri vahel:
|
| Saatja võimsus |
Näitab valitud saatja võimsust. Parameeter ilmub, kui Max või Attenuation on valitud valik Signaali sumbuvuse test menüüs. |
| Battery Charge (Aku laadimine) | Seadme aku laetuse tase. Saadaval on kaks olekut:
Kui akud on tühjaks saanud, saavad Ajaxi rakendused ja turvafirma vastavad teated. Pärast aku tühjenemise teate saatmist võib klaviatuur töötada kuni 2 kuud. |
| Kaane | Seadme tamperi olek, mis reageerib korpuse eraldumisele või kahjustusele:
|
| Töötab *vahemiku laiendaja nimi* kaudu |
Kuvab ReX Jeweller vahemiku laiendaja kasutamise staatuse. Välja ei kuvata, kui klaviatuur töötab otse keskusega. |
| Pass/Tag lugemine | Kuvatakse, kui kaardi ja võtmejäljelugeja on lubatud. |
| Assigned Group Easy Management (määratud rühmade lihtne haldamine) | Kuvab, kas turvarežiimi saab vahetada Pass või Tag ja ilma kinnitusteta juhtnuppudega |
| Lihtne relvastatud režiimi muutmine |
See seade asendab Assigned Group Easy Management KeyPad Plus Jewelleril, mille püsivara versioon on 5.60.6.3 või uuem ja mis töötab OS Malevich 2.19 või uuema operatsioonisüsteemiga hubidega. Näitab funktsioonileEasy Armed Mode Change konfiguratsiooni:
Fikseeritud pääsukoodi pikkus tuleb määrata Ajax PRO rakenduse keskuse seadetes. |
| Püsiv deaktiveerimine | Näitab seadme olekut:
|
| Ühekordne deaktiveerimine | Näitab klaviatuuri ühekordse deaktiveerimise seadistuse staatust:
|
| Firmware | KeyPad Plus Jeweller püsivara versioon. |
| Seadme ID | Seadme identifikaator. |
| Seadme nr. | Seadmesilmuse (tsooni) number. |
Seaded
KeyPad Plus Jeweller on konfigureeritud Ajaxi rakenduses:
- Avage vahekaart Seadmed
.
- Valige loetelust KeyPad Plus Jeweller .
- Avage Seaded , klõpsates hammasratta ikoonil
.
Seadete kohaldamiseks pärast muudatuste tegemist klõpsake nuppu Tagasi .
| Parameeter | Väärtus |
| Nimi |
Seadme nimi. Kuvatakse jaotusseadmete loendis, SMS-tekstis ja teateid sündmuste voos. Seadme nime muutmiseks klõpsake pliiatsi ikoonil Nimi võib sisaldada kuni 12 kirillitsat või kuni 24 ladina tähemärki. |
| Ruum |
Virtuaalse ruumi valimine, millele KeyPad Plus Jeweller on määratud. Ruumi nimi kuvatakse SMS-i tekstis ja sündmuste voogesituse teadetes. |
| Rühma haldamine |
Seadme poolt juhitava turvarühma valimine. Saate valida kõik rühmad või ainult ühe. Välja kuvatakse, kui on aktiveeritud Rühmarežiim . Kui funktsioon Followed group on rühmade jaoks konfigureeritud, võib nende turvaseisund automaatselt muutuda sõltuvalt nende seadetest ja algatajate seisunditest. . |
| Juurdepääsu seaded | Kaardistamise/eemaldamise meetodi valimine:
Kui soovite aktiveerida Keypad Access Codes , mis on seadistatud inimestele, kes ei ole süsteemis registreeritud, valige klahvistikul järgmised valikud: Ainult klahvikoodid või Klahvikoodid ja kasutajakoodid. . |
| Klaviatuuri kood | Üldkoodi valik turvakontrolliks. Sisaldab 4-6 numbrit. |
| Sundkood |
Üldise sundkoodi valimine vaikiva häire jaoks. Sisaldab 4 kuni 6 numbrit. |
| Funktsiooninupp | Nupu * funktsiooni valimine(funktsioon ):
|
| Juhusliku pressi kaitse |
Saadaval koos OS Malevich 2.31 või uuemal versioonil. Kui see on aktiveeritud, tuleb paanikahäire saatmiseks vajutada kaks korda nuppu Funktsioon . See seadistus on saadaval, kui Funktsiooninupu on seadistatud Paanika. |
| Autoriseerimata juurdepääsu automaatne lukustamine |
Kui see on aktiveeritud, lukustatakse klahvistik eelseadistatud ajaks, kui valet koodi sisestatakse või kui 1 minuti jooksul kasutatakse rohkem kui 3 korda järjest kontrollimata läbipääsukoode/silte. Selle aja jooksul ei ole võimalik süsteemi klahvistiku kaudu desarmeerida. Klahvistiku lukustust saab avada Ajaxi rakenduse kaudu. |
| Autolukustuse aeg, min | Klaviatuuri lukustusaja valimine pärast valesid koodikatsetusi:
|
| Heledus |
Klahvinuppude taustavalgustuse heleduse valimine. Taustavalgustus töötab ainult siis, kui klaviatuur on aktiivne. See valik ei mõjuta läbipääsu/kaardilugeja ja turvarežiimide indikaatorite heleduse taset. |
| Nuppude helitugevus | Klaviatuuri nuppude helitugevuse taseme valimine, kui neid vajutatakse. |
| Pass/Tag Reading (Passi/kaardilugeja) | Kui see on aktiveeritud, saab turvarežiimi kontrollida Pass ja Tag juurdepääsu seadmetega. |
| Autoriseerimise kinnitamine pääsukoodiga |
Kui see on lubatud, nõuab süsteemi autoriseerimine juurdepääsuseadmete abil toimingu kinnitamist kasutaja või klahvikoodiga. Kättesaadav, kui lüliti Pass/Tag Reading on sisse lülitatud. Seda seadistust toetatakse, kui KeyPad Plus Jeweller on ühendatud keskustega, mille püsivara versioon on OS Malevich 2.20 või uuem. |
| Kinnituse aeg |
Maksimaalse aja valimine autoriseerimise kinnitamiseks parooliga pärast juurdepääsuseadmete kinnitust. Kättesaadav, kui on lubatud Autoriseerimise kinnitamine parooliga lüliti. Seda seadistust toetatakse, kui KeyPad Plus Jeweller on ühendatud keskustega, mille püsivara versioon OS Malevich 2.21 või uuem. |
| Määratud grupi lihtne haldamine |
Kui see on lubatud, ei nõua turvarežiimi muutmine Tag and Pass abil kinnitust, vajutades arm, disarm või Night Mode nuppu. Turvarežiim lülitub automaatselt. võimalus on saadaval, kui Pass/Tag Reading on klaviatuuri seadetes lubatud. Kui grupirežiim on aktiveeritud, on see valik saadaval, kui klaviatuur on määratud konkreetsele grupile - Grupihalduseväli klaviatuuri seadetes. |
| Lihtne relvastatud režiimi muutmine |
See seadistus asendab Assigned Group Easy Management KeyPad Plus Jewelleril, mille püsivara versioon on 5.60.6.3 või uuem, mis töötab keskustega, mille OS Malevich 2.19 või uuem. Võimaldab kasutajatel aktiveerida/deaktiveerida süsteemi ilma kinnitusteta, vajutades klahvistiku nuppe. Saadaval on kolm võimalust:
Fikseeritud pääsukoodi pikkus tuleb määrata Ajax PRO rakenduse keskuse seadetes. |
| Aktiveerimine ilma koodita | See valik võimaldab süsteemi aktiveerida ilma koodi sisestamata. Selleks vajutage lihtsalt nupule |
| Automaatne äratamine viivitusega sisenemisel |
See funktsioon on saadaval KeyPad Plus Jewelleril, mille püsivara versioon on 6.60.0.6 või uuem, mis töötab OS Malevich 2.19 või uuema versiooniga keskustega. Aktiveerib klaviatuuri pärast Delay When Entering käivitamist mis tahes turvaseadme poolt. Automaatne äratamise funktsioon võib vähendada ka klaviatuuri aku kestvust. |
|
Hoiatab sireeniga, kui paanikanuppu vajutatakse |
Väli kuvatakse, kui nupule Funktsioon on valitud valik Häire . Kui valik on lubatud, annavad turvasüsteemiga ühendatud sireenid häire, kui *-nuppu(funktsioon ) vajutatakse. |
| Jeweller Signaali tugevuse test |
Lülitab klaviatuuri Jewelleri signaali tugevuse testimise režiimi. |
| Signaali nõrgenemise test |
Lülitab seadme signaali nõrgenemise testrežiimi. |
| Pass/Tag Reset |
Võimaldab kustutada seadme mälust kõik Tag'i või Pass'iga seotud keskused. |
| Kasutusjuhend | Avaneb KeyPad Plus Jewelleri kasutusjuhend Ajaxi rakenduses. |
| Püsiv deaktiveerimine |
Võimaldab kasutajal seadet deaktiveerida ilma seda süsteemist eemaldamata. Saadaval on kolm võimalust:
|
| Ühekordne deaktiveerimine |
Võimaldab kasutajal seadme sündmused kuni esimese desarmeerimiseni välja lülitada. Saadaval on kolm võimalust:
|
| Seadme kustutamine | Ühendab KeyPad Plus Jewelleri keskusest lahti ja kustutab selle seaded. |
Sisenemis- ja väljumisviivitused määratakse vastavate detektorite seadistustes, mitte klahvistiku seadistustes.
Koodide konfigureerimine
Ajax-süsteem võimaldab teil seadistada klahvistiku koode, samuti isiklikke koode keskusele lisatud kasutajatele.
Uuendusega OS Malevich 2.13.1 lisasime ka võimaluse luua juurdepääsukoodid inimestele, kes ei ole keskusele lisatud. See on mugav näiteks selleks, et anda koristusfirmale juurdepääs turvahaldusele.
OS Malevich 2.17 värskendusega on saadaval koodid kiirreageerimisüksustele. RRU koodid aktiveeritakse pärast häire andmist ja need kehtivad kindlaksmääratud aja jooksul. Vaadake allpool, kuidas iga kooditüüpi seadistada ja kasutada.
Klaviatuuri koodi seadistamine
- Minge klaviatuuri seadistustesse.
- Valige Klaviatuuri kood.
- Seadistage soovitud klaviatuuri kood.
Klaviatuuri sundkoodi seadistamine
- Minge klaviatuuri seadistustesse.
- Valige Duress Code.
- Seadistage soovitud klaviatuuri sundkood.
Isikliku koodi seadmine Ajaxi rakenduses
- Mine kasutaja profiili seadistustesse(Keskus → Seaded
→ Users → Your profile settings).
- Valige Passkoodi seaded (selles menüüs on nähtav ka kasutajatunnus).
- Seadistage Kasutajakood ja Püsikood.
Iga kasutaja määrab isikliku koodi individuaalselt. Administraator ei saa kõigile kasutajatele koodi määrata.
Juurdepääsukoodi seadistamine isikule, kes ei ole süsteemis registreeritud
- Minge keskuse seadistustesse(Keskus → Seadistused
).
- Valige Keypad Access Codes.
- Seadistage kasutajanimi ja juurdepääsukood.
Kui soovite seadistada sundkoodi, muuta rühmadele juurdepääsu, öörežiimi, koodi ID seadistusi, ajutiselt keelata või kustutada selle koodi, valige see nimekirjast ja tehke muudatused.
PRO või administraatori õigustega kasutaja saab seadistada juurdepääsukoodi või muuta selle seadeid. Seda funktsiooni toetavad keskused, millel on OS Malevich 2.13.1 ja uuemad versioonid. Juurdepääsukoode ei toeta keskuse (2G) Jeweller juhtpaneel.
RRU-koodi seadistamine
Ainult PRO, kellel on süsteemi seadistamise õigused, saab RRU-koode luua ja seadistadarakendustes AjaxPRO. Lisateavet selle funktsiooni seadistamise kohta leiatesellest artiklist .
RRU-koode toetavad keskused (välja arvatud keskuse (2G) Jeweller mudel), millel on operatsioonisüsteem Malevich 2.17 ja uuemad versioonid.
Passide ja siltide lisamine
KeyPad Plus Jeweller saab töötada koos Tag võtmehoidjatega, Pass kaartidega ning kolmandate tootjate kaartide ja võtmehoidjatega, mis kasutavad DESFire® tehnoloogiat.
Enne DESFire'i® toetavate kolmanda osapoole seadmete lisamist veenduge, et neil on piisavalt vaba mälu uue klahviplaadi kasutamiseks. Eelistatavalt peaks kolmanda osapoole seade olema eelnevalt vormindatud.
Maksimaalne ühendatud läbipääsude/siltide arv sõltub keskuse mudelist. Samas ei mõjuta seotud passid ja sildid keskuse seadmete kogulimiiti.
| Hubi mudel | Tag- või pass-seadmete arv |
| Hub (4G) Jeweller | 50 |
| Hub Plus Jeweller | 99 |
| Hub 2 Jeweller | 50 |
| Hub 2 Plus juveliir | 200 |
| Superior Hub Hybrid | 50 |
Tag, Pass ja kolmanda osapoole seadmete ühendamise protseduur on sama. Vaata ühendamisjuhiseid siit.
Turvalisuse kontrollimine koodide abil
Saate kontrollida Öörežiimi, kogu rajatise või eraldi gruppide turvalisust üldiste, isiklike, RRU- ja juurdepääsukoodide abil (mida konfigureerib PRO või administraatori õigustega kasutaja). Klaviatuur võimaldab kasutada 4-6-kohalisi koode. Valesti sisestatud numbreid saab kustutada nupuga .
Kui kasutatakse isiklikku koodi või juurdepääsukoodi, kuvatakse süsteemi aktiveerinud või desarmeerinud kasutaja nimi keskuse sündmuste voos ja teadete nimekirjas. Kui kasutatakse üldkoodi, ei kuvata turvarežiimi muutnud kasutaja nime.
Klaviatuuri juurdepääsukoodid on toetatud keskuste poolt (välja arvatud Hub (2G) Jeweller mudel), millel on operatsioonisüsteem Malevich 2.13.1 ja uuemad versioonid.
RRUkoode toetavad keskused (välja arvatud Hub (2G) Jeweller mudel), mille operatsioonisüsteemiks on OS Malevich 2.17 ja uuemad versioonid.
|
Relvastamine isikliku koodiga kasutajanimi kuvatakse teadete ja sündmuste voogudes. |
![]() |
|
Üldkoodiga aktiveerimine seadme nimi kuvatakse teadete ja sündmuste voogudes. |
![]() |
KeyPad Plus Jeweller lukustatakse seadetes määratud ajaks, kui 1 minuti jooksul sisestatakse kolm korda järjest vale kood. Vastavad teated saadetakse kasutajatele ja turvafirma valvekeskusele. Kasutaja või PRO, kellel on administraatori õigused, saab klahvistiku lukustust avada Ajax-rakenduses.
Turvalisuse kontrollimine objektil üldkoodi kaudu
- Aktiveerige klahvistik, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugeja juurde, kui on aktiveeritud funktsioon Autoriseerimise kinnitus koos passkoodiga .
- Sisestage üldkood.
- Vajutage aktiveerimise
/desarmeerimise
/Öörežiimi
klahvi.
Näiteks: 1234 →
Grupi turvahaldus üldkoodiga
- Aktiveerige klaviatuur, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugejale, kui funktsioon Autoriseerimise kinnitamine pääsukoodiga on aktiveeritud.
- Sisestage üldkood.
- Vajutage nuppu *(funktsioon ).
- Sisestage grupi ID.
- Vajutage klahvi aktiveerimine
/desarmeerimine
/Öörežiim
.
Näiteks: 1234 → * → 2 → .
Kui KeyPad Plus Jewellerile on määratud turvarühm (klaviatuuri seadete väljal Group Management ), ei ole vaja sisestada rühma ID-d. Selle grupi turvarežiimi haldamiseks piisab üldise või isikliku koodi sisestamisest.
Kui KeyPad Plus Jewellerile on määratud rühm, ei saa te üldkoodi abil hallata Öörežiimi . Sellisel juhul saab öörežiimi hallata ainult isikliku koodi abil, kui kasutajal on vastavad õigused.
Rajatise turvahaldus isikliku koodi abil
- Aktiveerige klahvistik, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugeja juurde, kui on aktiveeritud funktsioon Autoriseerimise kinnitus passkoodiga .
- Sisestage kasutajatunnus.
- Vajutage nuppu *(funktsioon ).
- Sisestage oma isiklik kood.
- Vajutage klahvi aktiveerimine
/desarmeerimine
/Öörežiim
.
Näiteks: 2 → * → 1234 →
Rühma turvahaldus isikliku koodiga
- Aktiveerige klaviatuur, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugeja juurde, kui on aktiveeritud Autoriseerimise kinnitamine isikukoodiga funktsioon.
- Sisestage kasutajatunnus.
- Vajutage nuppu *(funktsioon ).
- Sisestage oma isiklik kood.
- Vajutage nuppu *(funktsioon ).
- Sisestage grupi ID.
- Vajutage klahvi aktiveerimine
/desarmeerimine
/öörežiim
.
Näiteks: 2 → * → 1234 → * → 5 →
Kui KeyPad Plus Jewellerile on määratud grupp (klaviatuuri seadete grupihalduse väljal), ei ole vaja sisestada grupi ID-d. Selle rühma turvarežiimi haldamiseks piisab isikliku koodi sisestamisest.
Kogu objekti turvakontroll juurdepääsukoodi abil
Sisestage juurdepääsukood ja vajutage aktiveerimine /desarmeerimine
/Öörežiim
nuppu.
Näiteks: 1234 →
Grupi turvahaldus ühise koodi abil
Sisestagejuurdepääsukood , vajutage *asteriski ikooni*, sisestage grupi ID ja vajutage arming /disarming
/NightMode
nuppu.
Näiteks: 1234 → * → 2 →
Sundkoodi kasutamine
Sundkood võimaldab simuleerida häire deaktiveerimist. Ajaxi rakendus ja rajatisse paigaldatud sireenid ei anna sellisel juhul kasutajat välja, kuid turvafirmat ja teisi kasutajaid hoiatatakse juhtumist. Võite kasutada nii isiklikku kui ka üldist sundkoodi. Veebilehel Keypad Access Codes saate seadistada sundkoodi ka inimestele, kes ei ole süsteemis registreeritud.
Stsenaariumid ja sireenid reageerivad sunniviisilise desarmeerimise korral samamoodi nagu tavalise desarmeerimise korral.
Klahvistiku üldise sundkoodi kasutamine
- Aktiveerige klahvistik, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugeja juurde, kui on aktiveeritud funktsioon Autoriseerimise kinnitus koos passkoodiga .
- Sisestage üldine sundkood.
- Vajutage desarmeerimisnuppu
.
Näiteks: 4321 →
Registreeritud kasutaja isikliku sundkoodi kasutamiseks
- Aktiveerige klahvistik, libistades käega üle selle. Tooge tag või pass klaviatuuri pass/tagi lugeja juurde, kui funktsioon Autoriseerimise kinnitamine passkoodiga on aktiveeritud.
- Sisestage kasutajatunnus.
- Vajutage nuppu *(funktsioon ).
- Sisestage isiklik sundkood.
- Vajutage desarmeerimisnuppu
.
Näiteks: 2 → * → 4422 → 4422 → 2 → *.
Süsteemis registreerimata isiku sundkoodi kasutamine
Sisestage sundkood , mis on määratud Keypad Access Codes ja vajutage desarmeerimisklahvi .
Näiteks: 4567 →
RRU-koodi kasutamine
RRU-kood aktiveerub pärast häire käivitamist keskuse seadetes konfigureeritud ajal ja kehtib kindlaksmääratud aja jooksul. See tagab, et sellist koodi kasutatakse ainult ohu korral, erinevalt klahvikoodidest või kasutajakoodidest.
Objekti turvakontroll RRU-koodi abil:
Sisestage RRU-kood ja vajutage relvastuse aktiveerimiseks. / desarmeerimine
/ Öörežiimi aktiveerimine
nuppu.
Näiteks: 1234 →
Grupi turvakontroll RRU-koodi abil:
Sisestage RRU-kood, vajutage *, sisestage grupi ID ja vajutage relvastuse aktiveerimist. / desarmeerimine
/ Öörežiimi aktiveerimine
nuppu.
Näiteks: 1234 → * → 2 → *.
Turvalisuse haldamine sildi või passi abil
- Aktiveerige klahvistik, libistades käega üle selle. KeyPad Plus Jeweller annab helisignaali (kui see on seadetes lubatud) ja lülitab sisse taustavalgustuse.
Pange tähele, et klaviatuuri saab automaatselt aktiveerida funktsiooniga Automaatne äratus Viivitus sisestamisel , kui on seadistatud Viivitus sisestamisel . Seda funktsiooni toetavad KeyPad Plus Jeweller, mille püsivara versioon on 6.60.0.6 või uuem, ja keskused, mille OS Malevich 2.19 või uuem.
- Tooge tag või pass klaviatuuri pass/tagi lugejale. See on tähistatud lainekujutisega.
- Sisestage nõutav kood, kui on aktiveeritud funktsioon Autoriseerimise kinnitus passkoodiga .
- Vajutage klahvistikul nuppu Arm, Disarm või Night Mode .
Pange tähele, et kui Lihtne relvastatud režiimi muutmine on KeyPad Plus Jewelleri seadetes lubatud, ei ole vaja vajutada Arm, Disarm või Night Mode nuppu. Turvarežiim muutub vastupidiseks, kui vajutate nuppu Tag või Pass.
Ühe grupi turvakontroll
Tag või Pass saab kontrollida ühe rühma turvarežiimi. See on võimalik, kui KeyPad Plus Jeweller ei ole määratud ühegi grupi juurde ja Tag või Pass ei sisalda grupipiiranguid.
Ühe rühma turvarežiimi muutmine Tag või Pass abil:
- Aktiveerige klaviatuur, libistades käega üle selle. Viige Tag või Pass klahvistiku pass/tagi lugeja juurde, kui funktsioon Autoriseerimise kinnitus koos passkoodiga on aktiveeritud.
- Vajutage nuppu
.
- Sisestage grupi ID.
- Vajutage aktiveerimise nuppu
/ desarmeerimine
/ Öörežiimi aktiveerimine
nuppu.
Näiteks: → 01 →
Kui turvarežiimi on edukalt muudetud, kostub lühike helisignaal, indikaator muutub ja sündmuste logisse ilmub teade koos kasutajanimega.
Mute Interconnected Fire Detectors Alarms funktsioon
KeyPad Plus Jeweller saab omavahel ühendatud tulekahjusignalisatsiooni summutada, vajutades nuppu Funktsioon (kui vajalik seadistus on lubatud). Süsteemi reaktsioon nupu vajutamisele sõltub seadetest ja süsteemi olekust:
-
Ühendatud tulekahjuandurite häired on juba levinud - esimese nupuvajutusega summutatakse kõik tulekahjuandurite sireenid, välja arvatud need, mis registreerisid häire. Nupu uuesti vajutades summutatakse ülejäänud detektorid.
-
Ühendatud häiresignaalide viivitusaeg kestab - nupu funktsioon vajutamisel summutatakse Ajaxtulekahjuandurite käivitunud sireenid.
Pidage meeles, et see valik on saadaval ainult siis, kui Ühendatud tulekahjuandurite häire on lubatud.
Uuendusega OS Malevich 2.12 saavad kasutajad summutada oma rühmade tulekahjualarmid, ilma et see mõjutaks nende rühmade detektoreid, millele neil ei ole juurdepääsu.
Näidik
KeyPad Plus Jeweller saab LED-indikaatori ja heli abil teatada praegusest turvarežiimist, klahvivajutustest, tõrgetest ja oma olekust. Praegune turvarežiim kuvatakse taustvalgusega pärast klaviatuuri aktiveerimist. Teave praeguse turvarežiimi kohta on asjakohane ka siis, kui aktiveerimisrežiimi muudab mõni teine seade: võtmepult, teine klahvistik või rakendus.
Automaatne ärkamine viivitusega sisenemisel funktsioon võimaldab automaatselt aktiveerida klaviatuuri, kui on seadistatud viivitusega sisenemisel . Seda funktsiooni toetavad KeyPad Plus Jeweller, mille püsivara versioon on 6.60.0.6 või uuem, ja keskused, mille OS Malevich 2.19 või uuem.

Klaviatuuri saate aktiveerida, kui libistate käega üle puutepaneeli ülevalt alla. Aktiveerimisel süttib klaviatuuri taustavalgus ja kostub helisignaal (kui see on lubatud).
| Sündmus | Märge |
| Rummu või raadiosignaali leviala laiendajaga puudub ühendus | LED X vilgub |
| KeyPad Plus Jewelleri korpus on avatud (SmartBracket kinnitus on eemaldatud) | LED X vilgub lühidalt üks kord |
| Puutenupp on vajutatud | Lühike helisignaal, praegune süsteemi turvaseisundi LED vilgub üks kord. Helitugevus sõltub klaviatuuri seadetest |
| Süsteem on aktiveeritud | Lühike helisignaal, Relvastatud või Öörežiim LED süttib. |
| Süsteem on desarmeeritud | Kaks lühikest helisignaali, desarmeeritud LED süttib. |
| Sisestati vale kood või üritati muuta turvarežiimi ühendamata või deaktiveeritud salasõna/kaardiga. | Pikk helisignaal, digitaalse seadme LED taustavalgus vilgub 3 korda. |
| Turvarežiimi ei saa aktiveerida (näiteks aken on avatud ja Süsteemi terviklikkuse kontroll on aktiveeritud). | Pikk helisignaal, praegune turvaseisundi LED vilgub 3 korda |
| Rummu ei reageeri käsule - ühendus puudub | Pikk helisignaal, X (talitlushäire) LED süttib |
| Klaviatuur on lukustatud vale koodikatsete või volitamata salasõna/sildi kasutamise katse tõttu. | Pikk helisignaal, mille ajal turvaseisundi LED ja klaviatuuri taustavalgus vilgub 3 korda. |
| Patareid on tühjad |
Pärast turvarežiimi muutmist kuvatakse X LED süttib. Puutenupud on selleks ajaks lukustatud. Kui proovite tühjade patareidega klaviatuuri sisse lülitada, kostub pikk helisignaal, mis annab märku X LED süttib sujuvalt ja kustub, seejärel lülitub klaviatuur välja |
| Süsteem nõuab pärast seadmetele juurdepääsu kinnitamist autoriseerimise kinnitamist parooliga. Saadaval, kui on aktiveeritud funktsioon Autoriseerimise kinnitamine parooliga . | Praegune turvaseisundi LED vilgub määratud aja jooksul kinnituse saamiseks |
Heliteated häirete kohta
Kui mõni seade on välja lülitatud või aku on tühi, võib KeyPad Plus Jeweller süsteemi kasutajaid helisignaaliga teavitada. Klaviatuuride valgusdioodid Х vilgub. Rikketeateid kuvatakse sündmuste voos, SMS-tekstis või push-teavituses.
Rikkest teatamise heliteadete lubamiseks kasutagerakendusi Ajax PRO ja PRO Desktop :
- Klõpsake Seadmed
, valige Rummu ja avage selle seaded
:
Klõpsake Teenus → Helid ja hoiatused. - Lubage lülitid: Kui mõne seadme aku on tühi ja Kui mõni seade on võrguühenduseta.
- Klõpsake Tagasi seadete salvestamiseks.
Hoiatuste helisignaalide seaded on saadaval kõigi keskuste (v.a. keskuse mudel) puhul, mille püsivara versioon on OS Malevich 2.15 või uuem.
Hädade heliteavitusi toetavad KeyPad Plus Jeweller, mille püsivara versioon on 5.57.5.0 või uuem.
| Sündmus | Märge | Märkus |
| Kui mõni seade on võrguühenduseta. |
Kaks lühikest helisignaali, Rikkeindikaator Х indikaator vilgub kaks korda. Helisignaal üks kord minutis, kuni kõik seadmed süsteemis on võrgus. |
Kasutajad võivad helisignaali näitamist 12 tundi edasi lükata. |
| Kui KeyPad Plus on võrguühenduseta. |
Kaks lühikest helisignaali, Häire indikaator Х indikaator vilgub kaks korda. Helisignaal üks kord minutis, kuni süsteemis olev klaviatuur on võrgus. |
Helisignaali näitamise edasilükkamine on võimatu. |
| Kui mõne seadme aku on tühi. |
Kolm lühikest helisignaali, Häire indikaator Х vilgub kolm korda. Helisignaal üks kord minutis, kuni aku taastub või seade eemaldatakse. |
Kasutajad võivad helisignaali näitamist 4 tundi edasi lükata. |
Rikkete heliteated ilmuvad, kui klaviatuuri märguanne on lõppenud. Kui süsteemis esineb mitu talitlushäiret, teavitab klaviatuur kõigepealt seadme ja keskuse vahelise ühenduse kadumisest.
Funktsionaalsuse testimine
Ajax-süsteem pakub mitut tüüpi teste, mis aitavad teil veenduda, et seadmete paigalduskohad on õigesti valitud.
KeyPad Plus Jewelleri funktsionaalsuse testid ei alga kohe, vaid hiljemalt pärast ühte keskuse ja detektori vahelise pingi perioodi (36 sekundit, kui kasutatakse standardseid keskuse seadistusi). Seadmete pingperioodi saate muuta keskuse seadete menüüs Jeweller .
Testid on saadaval seadme seadete seadete menüüs (Ajax App → Seadmed → KeyPad Plus Jeweller → Seaded
).
Asukoha valimine

KeyPad Plus Jeweller on kõige parem paigutada siseruumides sissepääsu lähedal. See võimaldab süsteemi desarmeerida enne sisenemise viivitusaja möödumist, samuti süsteemi kiiret aktiveerimist ruumidest lahkumisel.
Kui hoiate KeyPad Plus Jewellerit käes või kasutate seda laual, ei saa me tagada, et puutenupud töötavad korralikult.
Hea tava on paigaldada klahvistik 1,3 kuni 1,5 meetri kõrgusele põrandast, et see oleks mugavam. Paigaldage klaviatuur tasasele, vertikaalsele pinnale. See võimaldab KeyPad Plus Jewelleri kindlalt pinnale kinnitada ja vältida valede tamperite vallandumist.
Peale selle määrab klaviatuuri paigutuse kaugus keskusest või raadiosignaali leviala laiendajast ning nende vahel olevad takistused, mis takistavad raadiosignaali läbipääsu: seinad, põrandad ja muud objektid.
Kontrollige kindlasti Jewelleri signaali tugevust paigalduskohas. Kui signaalitugevus on madal (üks baar), ei saa me tagada turvasüsteemi stabiilset toimimist. Vähemalt paigutage seade ümber, sest isegi 20 cm võrra ümberpaigutamine võib signaali vastuvõttu oluliselt parandada.
Kui pärast seadme ümberpaigutamist on signaali tugevus endiselt madal või ebastabiilne, kasutageraadiosignaali laiendajat .
Ärge paigaldage klahvistikku:
- kohtadesse, kus riideosad (näiteks riidepuu kõrvale), toitejuhtmed või Ethernet-juhe võivad klahvistikku takistada. See võib põhjustada klahvistiku valesti käivitumist.
- Ruumides, kus temperatuur ja õhuniiskus on väljaspool lubatud piire. See võib seadet kahjustada.
- Kohtades, kus KeyPad Plus Jewelleril on ebastabiilne või nõrk signaalitugevus koos keskuse või raadiosignaali ulatuse laiendajaga.
- Keskusest või raadiosignaali leviala laiendajast 1 meetri kaugusel.
- Elektriliste juhtmete läheduses. See võib põhjustada sidehäireid.
- Õues. See võib seadet kahjustada.
Klaviatuuri paigaldamine
Enne KeyPad Plus Jewelleri paigaldamist valige kindlasti optimaalne asukoht vastavalt käesolevas kasutusjuhendis esitatud nõuetele.
- Kinnitage klahvistik kahepoolse kleeplindiga pinnale ja tehke signaalitugevuse ja sumbuvuse testid. Kui signaalitugevus on ebastabiilne või kui kuvatakse üks riba, teisaldage klaviatuuri või kasutage raadiosignaali leviala laiendajat.
Kahepoolset kleeplappi võib kasutada ainult klaviatuuri ajutiseks kinnitamiseks. Liimilindiga kinnitatud seade võib igal ajal pinnast lahti tulla ja kukkuda, mis võib põhjustada rikkeid.
Pange tähele, et kui seade on kinnitatud kleeplindiga, ei käivitu tamper, kui seda üritatakse lahti võtta.
- Kontrollige mugavust koodi sisestamiseks, kasutades Tag või Pass, et hallata turvarežiime. Kui turvalisuse haldamine valitud kohas on ebamugav, paigutage klahvistik ümber.
- Eemaldage klahvistik SmartBracket'i kinnitusplaadilt.
- Kinnitage SmartBracket kinnitusplaat pinnale, kasutades komplektis olevaid kruvisid. Kasutage kinnitamisel kõiki kinnituskohti. Kindlasti kinnitage SmartBracket'i plaadi perforeeritud nurk, et tamper reageeriks eemaldamiskatse korral.

- Libistage KeyPad Plus Jeweller kinnitusplaadile ja pingutage korpuse allosas asuvat kinnituskruvi. Kruvi on vajalik kindlamaks kinnitamiseks ja klaviatuuri kaitsmiseks kiire lahtivõtmise eest.
- Niipea, kui klaviatuur on SmartBracketile kinnitatud, vilgub üks kord LEDiga X - see on signaal, et tamper on käivitunud. Kui LED ei vilgu pärast SmartBracketile paigaldamist, kontrollige tamperi olekut Ajax rakenduses ja seejärel veenduge, et plaat on kindlalt kinnitatud.
Hooldus

Kontrollige regulaarselt oma klahviplaadi toimimist. Seda võib teha üks või kaks korda nädalas. Puhastage korpus tolmust, ämblikuvõrgust ja muudest saasteainetest, kui need tekivad. Kasutage seadme hooldamiseks sobivat pehmet kuiva lappi.
Ärge kasutage detektori puhastamiseks alkoholi, atsetooni, bensiini või muid aktiivseid lahusteid sisaldavaid aineid. Pühkige puutetundlikku klaviatuuri ettevaatlikult: kriimustused võivad vähendada klaviatuuri tundlikkust.
Klaviatuuri paigaldatud patareid tagavad kuni 3,5 aastat autonoomset tööd vaikimisi seadistustes. Kui patarei on tühi, saadab süsteem asjakohased teated ja X(rikke) indikaator süttib sujuvalt ja kustub pärast iga edukat koodi sisestamist.
KeyPad Plus Jeweller võib töötada kuni 2 kuud pärast aku tühjenemise signaali. Soovitame siiski patareid kohe pärast teate saamist välja vahetada. Soovitatav on kasutada liitiumpatareisid. Need on suure mahutavusega ja neid mõjutavad temperatuurid vähem.
Täielik komplekt
- KeyPad Plus Jeweller
- SmartBracket kinnitusplaat
- 4 eelpaigaldatud AA-liitiumpatareid (FR6)
- Paigalduskomplekt
- Kiirjuhend
Garantii
Piiratud vastutusega ettevõtte "Ajax Systems Manufacturing" toodete garantii kehtib 2 aastat pärast ostu sooritamist ja ei laiene komplektis olevatele akudele.
Kui seade ei toimi korralikult, soovitame kõigepealt pöörduda tugiteenuse poole, sest pooled tehnilised probleemid on võimalik lahendada eemalt.
