Apraksts

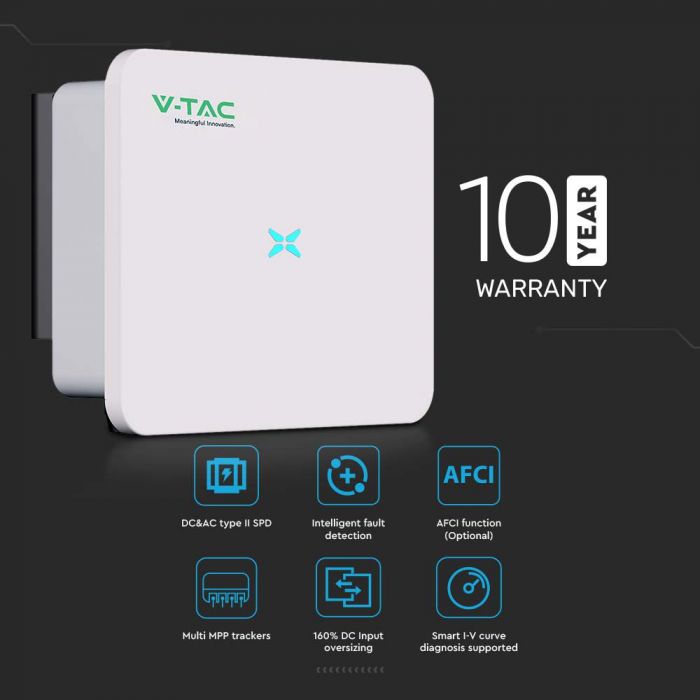

- Allows connecting arrays with different solar azimuth & tilt angles, string lengths, modules
- 160% DC Input Oversizing to accommodate maximum power possible
- Performs data-based analysis on the I-V curve of PV modules
- Protection against electrical surges and spikes. Prevents the spread of overvoltages in the electrical installations and protects the loads
- Easily detects grid-related faults
- With the integrated Arc-Fault Circuit Interrupter (AFCI), the current is interrupted to extinguish an electric arc when it is detected in the PV array
|

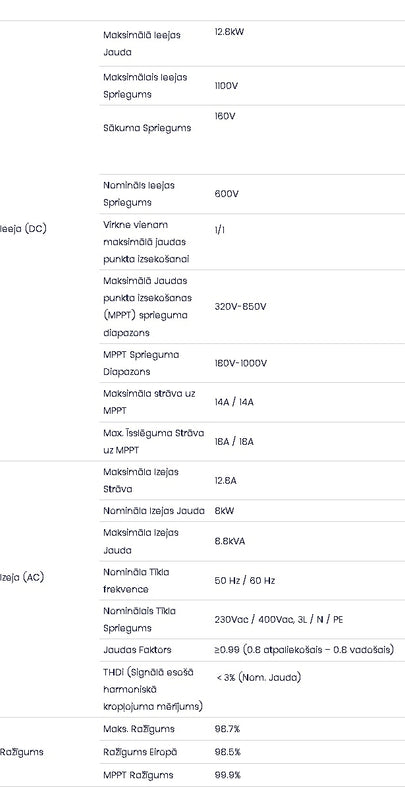

Ieeja (DC)
|
Maksimālā Ieejas Jauda |
12.8kW
|
|
Maksimālais Ieejas Spriegums |
1100V |
|
|
Sākuma Spriegums
|
160V
|
|
|
Nomināls Ieejas Spriegums |
600V |
|
|
Virkne vienam maksimālā jaudas punkta izsekošanai |
1/1
|
|
|
Maksimālā Jaudas punkta izsekošanas (MPPT) sprieguma diapazons |
320V-850V |
|
|
MPPT Sprieguma Diapazons |
180V-1000V |
|
|
Maksimāla strāva uz MPPT |
14A / 14A |
|
|
Max. Īsslēguma Strāva uz MPPT |
18A / 18A |
|
|
Izeja (AC)
|
Maksimāla Izejas Strāva |
12.8A |
|
Nomināla Izejas Jauda |
8kW |
|
|
Maksimāla Izejas Jauda |
8.8kVA |
|
|
Nomināla Tīkla frekvence |
50 Hz / 60 Hz |
|
|
Nominālais Tīkla Spriegums |
230Vac / 400Vac, 3L / N / PE |
|
|
Jaudas Faktors |
≥0.99 (0.8 atpaliekošais – 0.8 vadošais) |
|
|
THDi (Signālā esošā harmoniskā kropļojuma mērījums) |
＜3% (Nom. Jauda)
|
|
|
Ražīgums
|
Maks. Ražīgums |
98.7% |
|
Ražīgums Eiropā |
98.5% |
|
|
MPPT Ražīgums |
99.9% |
|
|
Aizsardzība |
Aizsardzība |
Līdzstrāvas apgrieztās polaritātes aizsardzība Maiņstrāvas īssavienojuma aizsardzība Atlikušās strāvas uzraudzības bloks Izolācijas pretestības uzraudzība Zemējuma defektu uzraudzība Tīkla uzraudzība Pārsprieguma aizsardzība |
|
Komunikācija |
Komunikācija |
RS485 standarts, USB pēc izvēles: WiFi, GPRS, Ethernet |
|
Sertifikāti
|
Tīkla savienojumu standarti |
IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N 4110:2018, VDE-AR-N 4105:2018, VDE-AR-N 4120:2018, EN 50549, AS/NZS 4777.2:2015, CEI 0-21, VDE 0126-1-1/A1 VFR 2014, UTE C15-712-1:2013, DEWA DRRG, NRS 097-2-1, MEA/PEA, C10/11, G98/G99 |
|
Drošība / EMC |
IEC 62109-1:2010, IEC 62109-2:2011, EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011 |
|
|
Pamatdati
|
Izmēri |
481 x 395 x 195 mm |
|
Svars |
13.5kg |
|
|
Darba Temperatūras Diapazons |
-25º~+60º (Jauda pazeminās virs 45ºC) |
|
|
Dzesēšanas metode |
Dabiskā dzesēšana |
|
|

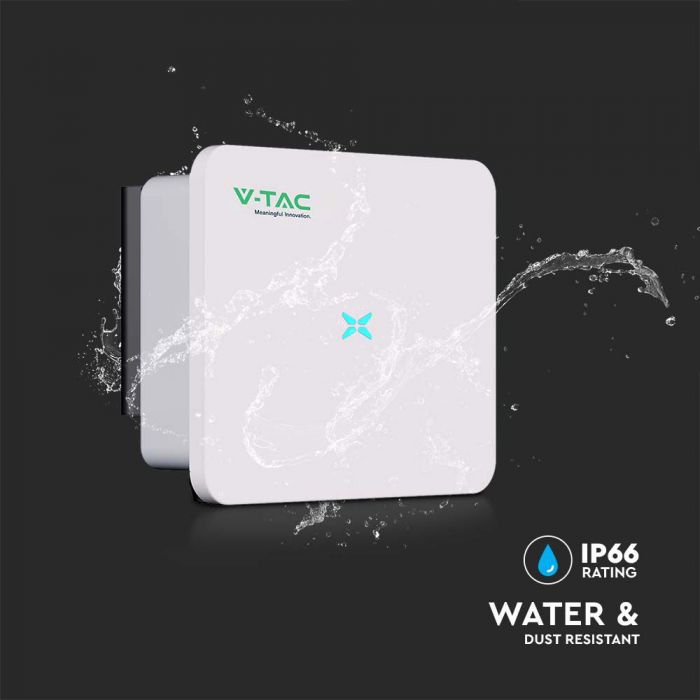

Aizsardzības standarts |
IP66 |
|
|
Vislielākais augstums |
4000m |
|
|
Relatīvs Mitrums |
0~100% |
|
|
Topoloģija |
Bez transformatora |
|
|
Jaudas patēriņš Naktī |
<1W |
|
|
Garantija |
10 gadi |
