Funktsionaalsed elemendid

1. LED-indikaator. Teatab Ajax WaterStopi olekust.
2. Juhtimisnupp. Aktiveerib ja deaktiveerib seadme, kui nuppu vajutatakse kolm sekundit. Lühiajalisel vajutamisel (sekundi jooksul) juhib veevarustust.
3. Paigalduslukud. Tarnitakse kahes variandis: standard (eelpaigaldatud) ja sabotaaživastane.
4. Aukud paigaldusluku paigaldamiseks. Luku saab paigaldada Ajax WaterStopi mis tahes neljale küljele.



   Lisateave

5. Sulgemisventiili oleku mehaaniline indikaator: avatud või suletud.
6. Positsioonimärk Avatud. Vesi on avatud, kui mehaaniline indikaator vastab sellele asendile.
7. Positsioonimärk Suletud. Vesi on suletud, kui mehaaniline näidik vastab sellele asendile.
8. Kang kinnitusel olev hoob. See on ette nähtud sulgemisventiili käsitsi juhtimiseks.
9. Paigaldusplatvorm. See paigaldatakse sulgeventiili ja elektrilise ajami vahele.
10. Paigalduse eemaldatav osa. Võimaldab elektrilise ventiili asendi muutmist 180° võrra ilma kinnitusdetaili eemaldamata.
11. RuB-klapp. Ajax WaterStop tarnitakse BSPP-keermega ventiiliga ühes kolmest suurusest: ½" (DN 15, 15 mm), ¾" (DN 20, 20 mm) või 1″ (DN 25, 25 mm).



12. Tamper-nupp. Reageerib elektrilise ajami eemaldamisele kinnitusest.
13. QR-kood ja seadme ID/seerianumber. Seda kasutatakse Ajax WaterStopi ühendamiseks Ajaxi süsteemiga.
14. Veesulgemismehhanismi pöörlev osa (elektrilise ajami ühendus).
15. Pistik kolmanda osapoole 7,5-14 V⎓ toiteühenduse jaoks.

Tööpõhimõte

Ajax WaterStop Jeweller on kaugjuhtimisega nutikas veesulgurventiil. Toimib Ajax süsteemi automaatse veevoolulekke vältimise süsteemi osana.

Ajax WaterStop'i saab juhtida kõikjal maailmas, kus on olemas internet - Ajaxi rakendused võimaldavad igal ajal kontrollida ventiili olekut ja muuta selle asendit.

Ajax WaterStop koosneb järgmistest plokkidest:

1. Elektriline ajam juhib sulgemisventiili.
2. Sulgemisklapp on RuB-klapp. Ajax WaterStop on varustatud BSP paralleelsete keermetega ventiiliga ühes kolmest suurusest: ½" (DN 15, 15 mm), ¾" (DN 20, 20 mm) või 1″ (DN 25, 25 mm).
3. Kinnitus paigaldatakse sulgeventiili ja elektrilise ajami vahele.
4. Kinnituslukk kinnitab elektrilise ajami sulgeventiili külge. On kaks võimalust: standard (eelpaigaldatud) ja sabotaaživastane (paigaldamiseks avalikes kohtades).

Juhtimine rakenduse kaudu

Ajax WaterStop saab juhtida veevarustust objektil, kasutades Ajaxirakendusi. Teated näitavad seadme nime, virtuaalset ruumi, aktiveerimise aega ja kasutajat, kes avas või sulges veevarustuse.

Klõpsates Ajax WaterStopi väljal Devices Ajax rakenduste menüüs lülitit, muutub klapikontaktide olek vastupidiseks ja veevarustus peatub või taastub. Seega saab kasutaja näiteks maamaja vee kaugjuhtimise teel kinni panna.

Kasutajad saavad veevarustust juhtida ka menüüs Control . Selleks tuleb kasutajal libistada ülespoole Control menüüd. Puudutus avab jaoturiga ühendatud automaatikaseadmete nimekirja. Ajax WaterStop väljal asuva lüliti vajutamisega muutub ventiili olek ja veevarustus peatub või taastub.

Käsitsi juhtimine

Kasutajad saavad juhtida veevarustust objektil Ajaxi rakendustes ja käsitsi. Ajax WaterStopi käsitsi juhtimiseks on kaks võimalust: nupp elektrilise ajami korpusel ja hoob paigaldusel.

1. Nupu abil elektrilise ajami korpusel. Vajutamisel avaneb/sulgeb sulgemisklapp. See veevarustuse juhtimise meetod töötab, kui elektriline ajam on juba paigaldatud. Sulgemisventiili olekut saab teada Ajax rakenduses ja vaadates mehaanilise näidiku asendit.


   Võimaluse juhtida veevarustust korpuse nupu abil saab keelataseadme seadetes .
2. Kangi abil kinnituse peal. Paigaldaja või torumees saab hooba keerata ja vett avada või sulgeda ilma tööriistadeta. See veevarustuse juhtimise meetod töötab ainult siis, kui elektriline ajam on eemaldatud.

See juhtimismeetod on ette nähtud veevarustuse käsitsi sulgemiseks sulgeventiili paigaldamise ajal, elektrilise ventiili paigaldamisel või hädaolukordades. Veeventiil on avatud, kui hoob on piki sulgemisventiili. Kui hoob on üle ventiili, on vesi suletud.

Automaatika stsenaariumid

Turvasüsteemi stsenaariumid aitavad automatiseerida turvalisust, vähendada rutiinsete toimingute arvu ja parandada kasutajakogemust. Ajax WaterStop toetab järgmisi stsenaariumitüüpe:

• Häirereaktsioonid.
• Turvarežiimi muutmise reaktsioonid.
• Ajastatud tegevused.
• Nupu vajutamisega.
• Temperatuurikaitse.
• Valguslüliti vajutamisega.
• Niiskus.
• _CO2 kontsentratsiooni järgi.

Stsenaariumid niiskuse ja_CO2 kontsentratsiooni järgi on saadaval, kui LifeQuality lisatakse süsteemi.

Näiteks saab stsenaariumide abil lülitada veevarustuse välja LeaksProtect lekkeanduri häire korral, vastavalt ajakavale või kui valvesüsteem on aktiveeritud.

Temperatuurivälisest temperatuurist teavitamine

Ülekuumenemise vältimiseks teavitab Ajax WaterStop teid, kui see kuumeneb üle +60 °C.

Teade saadetakse nii lõppkasutaja rakendustele kui ka PRO Desktopile. Nii saavad mitte ainult kasutajad, vaid ka teenindusettevõtete esindajad jälgida seadmete seisundit objektidel. See võimalus ei mõjuta Ajax WaterStopi põhiülesannet vee sulgemiseks.

Teade saadetakse ka Ajaxi rakendustele, kui seadme temperatuur taastub normaalseks.

Ülekuumenemise vältimiseks soovitame paigaldada Ajax WaterStop ventileeritavasse kohta. Kui seadme temperatuur ületab +60 °C, soovitame muuta seadme paigalduskohta ja töötingimusi.

Kinnijäämise vältimine

Kui seadet ei kasutata, tuleks kinni jäämise vältimiseks hooldada kuuliklappi. Ilma selle protseduurita võib ventiili sisse aja jooksul tekkida paks lubjakivi kiht. See sadestus võib kahjustada või blokeerida kuulventiili pöörlemisvõimet. Selle tulemusena ei ole võimalik objektil veevarustust reguleerida.

Kinnijäämist saab vältida funktsiooniga Ennetav hooldus . See funktsioon võimaldab seadistada Ajax WaterStop Jeweller'i nii, et see avab ja sulgeb ventiili automaatselt valitud ajal ja ajavahemikul (saadaval Hooldusintervall: 7, 30 ja 90 päeva).

Funktsioon Ennetav hooldus on saadaval seadmetele, mille püsivara versioon on 5.60.1.64 või uuem, mis töötavad koos keskustega, millel on OS Malevich 2.24 või uuemal versioonil.

Funktsioon Ennetav hooldus aktiveeritakse ainult siis, kui klapp on avatud ja puuduvad muud tingimused, mis muudavad ennetava hoolduse teostamise võimatuks. Vastasel juhul ei saa Ennetavat hooldust teostada, veateave kuvatakse seadme olekus Ajaxi rakenduses ja kasutaja saab vastava push-teate. Kui protseduuri ei õnnestu automaatselt teostada, ei püüa seade seda hiljem uuesti teostada, seega peab kasutaja ennetava hoolduse teostamiseks avama klapi käsitsi või Ajax-rakenduse kaudu.

Ennetav hooldus lükatakse edasi valitud hooldusintervall pärast iga klapi avamist.

Kaitseb omavolilise demonteerimise eest omavolilise lahtiühendamise eest võltsimislüliti.

Standardne paigalduslukk	Sabotaaživastane paigalduslukk

Ajax WaterStopi komplekti kuulub kaks paigalduslukku:

• Standardne (eelpaigaldatud) paigalduslukk - elektrilise ajami kiireks kinnitamiseks sulgemisventiili külge. See on hõlpsasti eemaldatav, et pääseda ligi sulgeventiilile või vahetada elektriline ajam.
• Sabotaaživastane lukk - paigaldatakse Ajax WaterStopi standardluku asemele. Kasutage sabotaaživastase lukustaja eemaldamiseks tööriistu. Sabotaaživastane lukk fikseerib elektrilise ajami kindlalt ventiili külge ja raskendab elektrilise ajami eemaldamist, kui keegi üritab seda omavoliliselt eemaldada. Seda lukustit kasutatakse näiteks seadme paigaldamisel kohvikutesse, restoranidesse, hotellidesse, tehastesse või üldkasutatavatesse kohtadesse.

Sõltumata valitud lukustikust teavitab Ajax WaterStop tamper kasutajaid ja seireettevõtet sellest, et tamper on käivitunud katsel eemaldada elektriline ajam kuulventiililt.

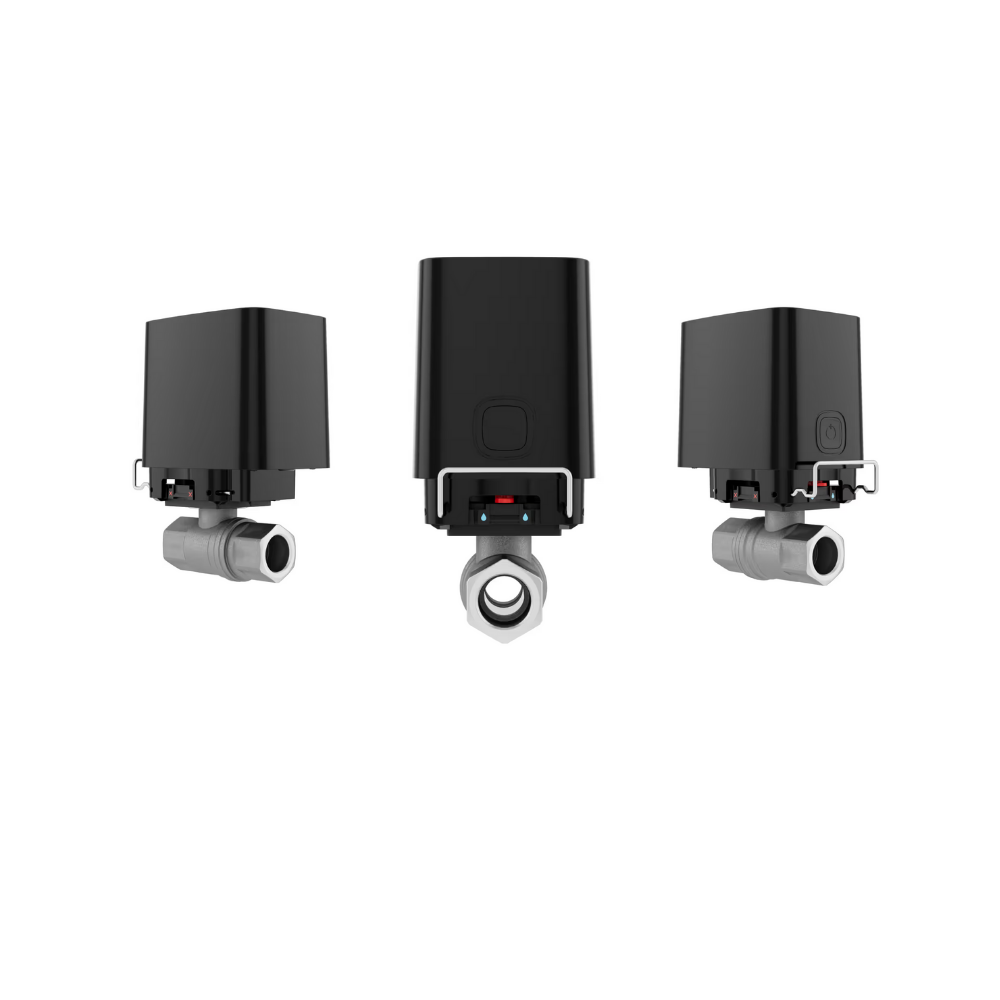

Luku saab paigaldada ükskõik millisele Ajax WaterStopi neljast küljest.

Jewelleri andmeedastusprotokoll

Jeweller on raadioprotokoll kiireks ja usaldusväärseks kahesuunaliseks sidepidamiseks keskuse ja ühendatud seadmete vahel. Jeweller toetab plokk-krüpteerimist ujuva võtmega ja seadmete autentimist igal sidesessioonil, et vältida sabotaaži ja seadmete võltsimist.

Ajaxi rakendused pakkusid "hub-detektor" küsitluste süsteemi, et jälgida ühendust süsteemi seadmetega ja kuvada nende olekud. Küsitluste sagedus: 12 kuni 300 sekundit. Küsitlussageduse määrab PRO või kasutaja, kellel on süsteemi häälestusõigused keskuse seadetes.

Sündmuste saatmine seirejaama

Ajax-süsteem saab edastada sündmusi ja häireid PRO Desktop seirerakendusele ning keskseirejaama (CMS) kaudu SurGard (Contact ID), SIA DC-09 (ADM-CID), ADEMCO 685 ja muude protokollide kaudu.

CMSile edastatakse ainult Ajax WaterStopi ja keskuse (või raadiosignaali leviala laiendaja) vahelised sidekatkestussündmused. Kõikide seadmesündmuste vastuvõtmiseks kasutage PRO Desktopi.

Ajaxi seadmete adresseeritavus võimaldab saata PRO Desktopile ja CMSile sündmusi ning seadme tüübi, nime, virtuaalse ruumi ja sellele määratud turvarühma. Edastatud parameetrite loetelu võib erineda sõltuvalt CMSi tüübist ja valitud sideprotokollist.

Seadme ID ja seadme silmuse (tsooni) number on saadaval seadme olekus.

Paigalduskoha valimine

Ajax WaterStopi paigaldamist peaks teostama spetsialist: torumees või paigaldaja. Ajaxi volitatud partnerite nimekiri onsaadaval siin .

Paigalduskoha valimine Ajax WaterStopile koos komplekteeritud RuB-ventiiliga

Kui kaalute, kuhu paigaldada seade koos komplekteeritud RuB-ventiiliga, vaadake alljärgnevaid punkte.

1. Ajax WaterStopi mõõtmed.

Ajax WaterStopi paigalduskoha valimisel arvestage selle mõõtmeid. Kavandatavas asukohas peaks olema piisavalt ruumi, et paigaldada elektriline ajam ühte neljast asendist. Torumees või paigaldaja peaks seadmele olema juurdepääs: hoolduseks, remondiks või kapi või elektrilise ajami vahetamiseks.

Kasutage paigaldaja šablooni. Trükkige see välja 100 % mõõtkavas ja sobitage see kavandatud paigalduskohale.

Komplekteeritud RuB-ventiili läbimõõt.

RuB-ventiili valides veenduge, et selle läbimõõt vastab toru läbimõõdule.

3. Välise toiteallika ühendus.

Kui Ajax WaterStopiga ühendatakse väline toiteallikas, tagage eelnevalt ruumi ja suunake toitejuhtmed seadme juurde.Selles jaotises saate lisateavet välise toiteallika ühendamise ja selle nõuete kohta.

Välise toiteallika ühendus peab vastama elektriseadmete kasutamise üldistele elektriohutusreeglitele ja elektriohutusnõuetele.

Kasutage Ajax WaterStop'i ainult vett juhtivate torude puhul.

Ajax WaterStop paigaldatakse veevarustus- või küttetorudele. Seade sobib nii külma kui ka kuuma vee jaoks, sest RuB sulgemisventiili töötemperatuurivahemik ulatub -20 °C kuni +170 °C.

Vältige seadme paigaldamist neid temperatuure ületavatele torudele ja kohtadesse, kus torustikus olev vedelik võib jäätuda. See võib põhjustada märkimisväärseid kahjustusi nii ventiilile kui ka ajamile.

Ajax WaterStop ei ole ette nähtud kodu- või tööstusgaasi või muude vedelike kui vee juhtimiseks.

5. Rõhk torustikus ei tohi ületada 10 baari.

Ajax WaterStop on mõeldud torustike jaoks, mille töörõhk on kuni 10 baari. Ärge paigaldage seadet torudele, mis töötavad suurema rõhuga.

6. Arvestage Jewelleri signaali tugevusega.

Ajax WaterStopi paigalduskoha valimisel arvestage Jewelleri signaalitugevusega. See määratakse kindlaks seadme ja keskuse või vahemiku laiendaja vahel teatud aja jooksul vahetatud tarnimata või vigastatud andmepakettide arvu järgi.

Signaali tugevust näitab ikoon menüüs Seadmed . Signaali tugevust näidatakse ka seadme olekus.

Signaali tugevuse väärtus:

• Kolm tulpa - suurepärane signaalitugevus.
• Kaks tulpa - hea signaalitugevus.
• Üks riba - madal signaalitugevus. Stabiilne töö ei ole tagatud.
• Välja kriipsutatud ikoon - signaal puudub. Stabiilne töö ei ole tagatud.

Kontrollige Jewelleri signaalitugevust paigalduskohas. Ajax WaterStopi signaali tugevus peaks olema kaks või kolm baari. Signaali tugevuse ligikaudseks arvutamiseks paigalduskohas kasutageraadiosideulatuse kalkulaatorit .

Signaali tugevuse korral, mis on üks või null baari, ei ole turvasüsteemi stabiilne töö tagatud. Kasutage raadiosignaali leviala laiendajat , kui valitud paigalduskohas on signaalitugevus alla kahe tulba.

7. Kontrollige paigalduskoha temperatuuri ja õhuniiskuse taset.

Ajax WaterStopi töötemperatuuri vahemik on +0°C kuni +60°C; tööniiskus on kuni 95%.

Kolmanda osapoole sulgemisventiiliga Ajax WaterStopi paigalduskoha valimine

Kolmanda osapoole sulgeventiili valimisel ja seadme paigalduskoha planeerimisel vaadake alljärgnevaid punkte.

1. Sulgemisventiili ääriku mõõtmed.

Valides kolmanda osapoole sulgeventiili, pöörake tähelepanu selle mõõtmetele. See peaks vastama standardile ISO 5211, F03.

2. Sulgemisklapi pöördemoment.

Ajax WaterStop elektrilise ajami maksimaalne pöördemomendi väärtus on 8,5 N-m. Võtke seda väärtust arvesse sulgemisventiili valimisel. See ei tohiks olla suurem kui 7-7,5 N-m.

3. Sulgemisklapi läbimõõt.

Kui valite sulgeventiili, veenduge, et selle läbimõõt vastab toru läbimõõdule.

4. Ajax WaterStop ja sulgemisventiili mõõtmed.

Ajax WaterStopi asukoha valimisel arvestage selle mõõtmeid. Kavandatavas asukohas peaks olema piisavalt ruumi, et paigaldada elektriline ajam ühte neljast asendist. Torumees või paigaldaja peaks olema seadmele ligipääs: hoolduseks, remondiks või paigaldusluku või elektrilise ajami vahetamiseks.
Arvestage kogu suurusega: elektrilise ajami ja sulgemisventiili mõõtmed.
Elektrilise ajami mõõtmed: 93 × 70 × 95 mm.

5. Välise toiteallika ühendus.

Kui Ajax WaterStopiga ühendatakse väline toiteallikas, tagage eelnevalt ruumi ja suunake toitejuhtmed seadme juurde.Selles jaotises saate lisateavet välise toiteallika ühendamise ja nõuete kohta.

Välise toiteallika ühendus peab vastama elektriseadmete kasutamise üldistele elektriohutusreeglitele ja elektriohutusnõuetele.

6. Kasutage Ajax WaterStop'i ainult vett juhtivate torude puhul.

Ajax WaterStop paigaldatakse veevarustus- või küttetorudele. Seadme töötemperatuurivahemik ulatub +5 °C kuni +120 °C.

Arvestage kolmanda osapoole sulgurventiili töötemperatuurivahemikku. Vältige seadme paigaldamist neid temperatuure ületavatele torudele ja kohtadesse, kus torustikus olev vedelik võib jäätuda. See võib põhjustada märkimisväärseid kahjustusi nii ventiilile kui ka ajamile.

Ajax WaterStop ei ole ette nähtud kodu- või tööstusgaasi või muude vedelike kui vee juhtimiseks.

7. Rõhk torustikus ei tohi ületada 10 baari.

Ajax WaterStop on mõeldud torustike jaoks, mille töörõhk on kuni 10 baari. Ärge paigaldage seadet torudele, mis töötavad suurema rõhuga.

8. Arvestage Jewelleri signaali tugevusega.

Ajax WaterStopi paigalduskoha valimisel arvestage Jewelleri signaalitugevusega. See määratakse kindlaks seadme ja keskseadme või vahemiku laiendaja vahel teatud aja jooksul vahetatud tarnimata või vigastatud andmepakettide arvu järgi.

Signaali tugevust näitab ikoon menüüs Seadmed . Signaali tugevust näidatakse ka seadme olekus.

Signaali tugevuse väärtus:

• Kolm tulpa - suurepärane signaalitugevus.
• Kaks tulpa - hea signaalitugevus.
• Üks riba - madal signaalitugevus. Stabiilne töö ei ole tagatud.
• Välja kriipsutatud ikoon - signaal puudub. Stabiilne töö ei ole tagatud.

Kontrollige Jewelleri signaalitugevust paigalduskohas. Ajax WaterStopi signaali tugevus peaks olema kaks või kolm baari. Signaali tugevuse arvutamiseks paigalduskohas kasutageraadiosideulatuse kalkulaatorit .

Ühe või null tulba signaalitugevuse korral ei ole turvasüsteemi stabiilne töö tagatud. Kasutage raadiosignaali leviala laiendajat , kui valitud paigalduskohas on signaali tugevus alla kahe tulba.

9. Kontrollige paigalduskoha temperatuuri ja õhuniiskuse taset.

Ajax WaterStopi töötemperatuuri vahemik on +0° C kuni +60° C; tööniiskus on kuni 95%.

Ärge paigaldage nutiventiili

• Välitingimustesse. See võib põhjustada seadme rikke või ebaõige töö.
• Ruumidesse, mille õhuniiskus ja temperatuur on väljaspool lubatud piire. See võib põhjustada seadme talitlushäireid või mitte korrektset tööd.
• Kohtadesse, kus signaali tugevus on madal või ebastabiilne. See võib põhjustada nutiklapi ja keskuse (või vahemiku laiendaja) vahelise ühenduse katkemise.
• Kohtades, kus torudes olev vedelik võib jäätuda.
• Torustikes, mille kaudu transporditakse vett üle 10 baari suuruse rõhuga.
• Torude puhul, mille kaudu transporditakse vett, mille temperatuur on üle +170 °C.
• Torustikel, mille kaudu transporditakse majapidamis- või tööstusgaasi.
• Torustikel, mille kaudu transporditakse muid vedelikke peale vee.

Paigaldus

Enne Ajax WaterStopi paigaldamist veenduge, et seadme optimaalne asukoht on valitud ja et see vastab käesolevas kasutusjuhendis esitatud nõuetele. Seadme paigaldamisel ja kasutamisel järgige elektriseadmete kasutamise üldisi elektriohutusnõudeid ja elektriohutusnõuete nõudeid.

Ajax WaterStop elektrilist ajamit saab paigaldada nii komplekteeritud RuB-ventiilile kui ka kolmanda osapoole ventiilile. Elektriline ajam ühildub ventiilidega, mis vastavad standardile ISO 5211. Seetõttu võib torumees ühel päeval paigaldada kolmanda osapoole kuulventiili ja paigaldaja teisel päeval paigaldada elektrilise ajami ja ühendada seadme Ajaxi süsteemiga.

Ajax WaterStopi paigaldus koos komplekteeritud RuB-ventiiliga

1. Võtke Ajax WaterStop lahti:
   1. Eemaldage paigalduslukk.
   2. Eemaldage elektriline ajam sulgeventiili kinnitusest.


2. Katkestage veevarustus vooluahelas, kuhu Ajax WaterStop paigaldatakse.
3. Paigaldage torustikule komplekteeritud RuB-ventiil.
4. Valige paigaldusvariant elektrilise ajami paigaldamiseks monteeringule. Seda saab paigaldada 0, 90, 180 või 270-kraadise pöördenurgaga monteeringule.




   Valige paigaldusnurk nii, et Ajax WaterStopi oleks lihtne paigaldada ja hooldada.

   Elektrilise ajami paigaldamiseks 90- või 270-kraadise pöördenurgaga tuleb elektrilise ajami haakeseadise abil pööratud varre asendit reguleerida. Järgige järgmisi samme:

   1. Eemaldage kinnitusplatvorm sulgurventiili küljest, kasutades selleks kuuskant (⌀ 3 mm) tööriista.
   2. Kasutades spetsiaalset tööriista või lamedateralist kruvikeerajat, eemaldage kinnitusrõngas ja vabastage seejärel vars.
   3. Eemaldage hoob paigaldusplatvormilt.
   4. Keerake varsi 90 kraadi hoova asendist.
   5. Asetage hoob paigaldusplatvormile algasendisse (enne kinnitusrihma eemaldamist).
   6. Kinnitage kinnitusrõngas uuesti.
   7. Paigaldage paigaldusplatvorm uuesti sulgemisventiilile.


   Veenduge, et Avatud positsioonimärgid on alati joondatud piki torustikku.

5. Asetage paigaldusplatvormi eemaldatav osa vajalikule küljele. Elektrilise ajami puhul, mille pöördenurk on 0 või 180 kraadi, joondage Avatud positsioonimärkidega. 90 või 270 kraadi puhul kasutage Suletud positsioonimärke.
6. Veenduge, et kinnitusel olev hoob ja elektriline ajam on samas asendis. Kui asendid ei vasta, muutke võtme või elektrilise ajami haakeseadise asendit (lülitades selle asendit korpusel oleva nupu abil).





   Avatud asendis peab kinnitusel olev hoob olema alati suunatud piki torustikku.

7. Paigaldage käivitusventiil kinnitusele.
8. Kinnitage käivitusventiil paigalduslukuga.


   1. Standardne lukustus võimaldab elektrilise ajami kiiret eemaldamist. Sobib eramutesse, korteritesse või muudesse mitte-avalikesse kohtadesse.
   2. Elektrilise ajami omavolilise demonteerimise raskendamiseks sobibsabotaaživastane kapp . Kasutatakse restoranides, pesulates, tehastes ja muudes avalikes või rahvarohketes kohtades.
9. Ühendage Ajax WaterStop keskuse külge.
10. Jätkake veevarustust.
11. Kontrollige Ajax WaterStopi töövõimet.

Ajax WaterStopi paigaldamine koos kolmanda osapoole sulgeventiiliga

1. Võtke Ajax WaterStop lahti:
   1. Eemaldage paigalduslukk.
   2. Eemaldage elektriline ajam sulgeventiili kinnitusest.
   3. Eemaldage kinnitus kimbu sulgemisventiili küljest, kasutades selleks kuuskant (⌀ 3 mm).
2. Katkestage veevarustus ahelas, kuhu Ajax WaterStop paigaldatakse.
3. Paigaldage kolmanda osapoole sulgeventiil torustikule.
4. Valige paigaldusvariant elektrilise ajami paigaldamiseks paigaldusseadmele. Seda saab paigaldada 0, 90, 180 või 270-kraadise pöördenurgaga monteeringule.


   Valige paigaldusnurk nii, et Ajax WaterStopi oleks lihtne paigaldada ja hooldada.

   90 või 270-kraadise pöördenurgaga elektrilise ajami paigaldamiseks tuleb elektrilise ajami haakeseadise abil pööratud varre asendit reguleerida. Järgige järgmisi samme:

   1. Kasutades spetsiaalset tööriista või lamedateralist kruvikeerajat, eemaldage kinnitusrõngas ja seejärel vabastage vars.
   2. Eemaldage hoob paigaldusplatvormilt.
   3. Keerake varsi 90 kraadi hoova asendist.
   4. Asetage hoob paigaldusplatvormile algasendisse (enne kinnitusrõnga eemaldamist).
   5. Kinnitage kinnitusrõngas uuesti.
5. Paigaldage kinnitus sulgemisventiilile. Kinnitage see ventiili külge kimbu kinnitusvahenditega.


   Veenduge, et Avatud positsioonimärgid on alati joondatud piki torustikku.

6. Asetage paigaldusplatvormi eemaldatav osa vajalikule küljele. Elektrilise ajami puhul, mille pöördenurk on 0 või 180 kraadi, joondage Avatud positsioonimärkidega. 90 või 270 kraadi puhul kasutage Suletud positsioonimärke.
7. Veenduge, et kinnitusel olev hoob ja elektriline ajam on samas asendis. Kui asendid ei lange kokku, muutke võtme või elektrilise ajami haakeseadise asendit (lülitades selle asendit korpusel oleva nupu abil).


   Avatud asendis peab kinnitusel olev hoob olema alati suunatud piki torustikku.

8. Paigaldage elektriline ajam paigaldusele.
9. Kinnitage elektriline ajam paigalduslukuga.
   1. Standardne lukustus võimaldab elektrilise ajami kiiret eemaldamist. Sobib eramutesse, korteritesse või muudesse mitte-avalikesse kohtadesse.
   2. Elektrilise ajami omavolilise demonteerimise raskendamiseks sobibsabotaaživastane lukukapp . Kasutatakse restoranides, pesulates, tehastes ja muudes avalikes või rahvarohketes kohtades.
10. Ühendage Ajax WaterStop keskuse külge.
11. Jätkake veevarustust.
12. Kontrollige Ajax WaterStopi töövõimet.


    Kui Ajax WaterStop ei suuda pärast paigaldamist vett sulgeda, on paigaldus vales asendis.

Välise toiteallika ühendamine

Ajax WaterStop töötab kuni 3 aastat kaasasolevate patareidega. Seade on varustatud klemmidega, millega saab ühendada kolmanda osapoole 7,5-14 V⎓, 1,8 A toiteallika. Välise toiteallika soovituslikud parameetrid on 9-12 V⎓, 2 A. Kasutage välise toiteallika ühendamiseks ümmargune 2 x AWG22 toitejuhe, mille välisläbimõõt on 3,0-3,7 mm.

Välise toiteallikaga toidetuna lülitub Ajax WaterStop sisse, kui see oli varem välja lülitatud.

Välise toiteallika ühendamine on soovitatav, et vältida patareide kiiret tühjenemist, kui seade paigaldatakse kohtadesse, mida iseloomustavad madalad temperatuurid või kui teatatakse sagedastest veekatkestustest.

Kui väline toide on ühendatud, kasutatakse eelpaigaldatud patareisid varutoiteallikana. Ärge eemaldage neid toiteallika ühendamisel.

Enne seadme paigaldamist kontrollige kindlasti juhtmete isolatsiooni kahjustuste suhtes. Soovitame kasutada maandatud toiteallikat. Ärge võtke seadet pinge all lahti. Ärge kasutage seadet kahjustatud toitejuhtmega.

Välise toiteallika ühendamiseks:

1. Vajadusel sulgege vesi.
2. Lülitage Ajax WaterStop välja, kui see oli sisse lülitatud, hoides sisselülitusnuppu 3 sekundit all.
3. Tõmmake paigalduslukk välja, hoides samal ajal kinni magnetventiili.
4. Eemaldage elektriline ajam sulgemisventiili küljest.
5. Asetage seadme esikülg, millel on Ajaxi logo, pehme lapiga, et mitte kriimustada korpust.
6. Keerake elektrilise ajami korpuse põhjas olev kaitsekork lahti, kasutades selleks kuuskantvõtit (⌀ 3 mm).



7. Keerake kruvid PH1 ristpeaga kruvikeeraja abil lahti.



8. Keerake elektriline ajam ümber, hoides samal ajal kinni korpuse esi- ja tagaküljest.
9. Eemaldage elektrilise ajami korpuse esiosa.
10. Viige pingevaba toitejuhe läbi tihendusmutri ja silikoontihendi. Silikoontihend asub elektrilise ajami korpuses kaitsekorki all.
11. Ühendage kaabel klemmidele, järgides polaarsust. Polaarsus on märgitud plastikule.



12. Pingutage elektrilise ajami korpuse põhjas olevat tihendusmutrit (kaitsekorki asemel).
13. Paigaldage seadme korpuse esiosa tagasi. Kaane saab paigaldada ainult ühes (õiges) asendis.
14. Keerake seade ümber, hoides kinni korpuse esi- ja tagaküljest.
15. Pingutage neli kruvi PH1 ristpeaga kruvikeerajaga.
16. Paigaldage elektriline ajam sulgurventiilile tagasi.
17. Ühendage toiteplokk pistikupessa.
18. Lülitage Ajax WaterStop sisse ning kontrollige patareide ja välise toite staatust Ajaxi rakenduses ja seadme üldist tööd.

Süsteemi lisamine

Enne seadme lisamist

1. Paigaldage Ajaxirakendus.
2. Logige sisse oma kontole või looge uus konto.
3. Valige ruum või looge uus ruum.
   Mis on ruum
   Kuidas luua ruumi


   ruumi funktsionaalsus on saadaval selliste või hilisemate versioonide rakenduste jaoks:

   • Ajax Security System 3.0 for iOS;
   • Ajax Security System 3.0 Androidile;
   • Ajax PRO: Tool for Engineers 2.0 iOSi jaoks;
   • Ajax PRO: Tool for Engineers 2.0 for Android;
   • Ajax PRO Desktop 4.0 macOS jaoks;
   • Ajax PRO Desktop 4.0 Windowsile.
4. Lisage vähemalt üks virtuaalne ruum.
5. Lisage ruumile ühilduv rummu . Veenduge, et hub on sisse lülitatud ja et tal on internetiühendus Ethernet, Wi-Fi ja/või mobiilivõrgu kaudu.
6. Veenduge, et ruum on desarmeeritud ja et keskus ei alusta uuendamist, kontrollides Ajaxi rakenduses olekuid.

Ainult PRO või ruumi administraator, kellel on süsteemi konfigureerimise õigused, võib lisada seadme keskusele.

Keskusega ühendamine

Ajax WaterStop peaks olema keskuse raadiovõrgu leviala piires, et luua ühendus keskusega. Raadiosignaali leviala laiendaja kaudu töötamiseks tuleb nutikas veeklapp ühendada keskusega ja seejärel ühendada see leviala laiendajaga (seadete kaudu).

Rummu ei ühildu erinevatel sagedustel töötavate seadmetega. Seadme raadiosagedusvahemik võib piirkonniti erineda. Soovitatav on osta ja kasutada Ajaxi seadmeid samas piirkonnas. Palun võtke ühendusttehnilise toega , et saada teavet töösagedusvahemiku kohta.

Ajax WaterStop töötab ainult ühe jaoturiga. Uue jaoturiga ühendamisel lõpetab nutikas veesulguriklapp käskude saatmise vanale jaoturile. Kui nutikas veesulguriklapp on lisatud uuele jaoturile, ei eemaldata seda vana jaoturi seadmete nimekirjast. Seda tuleb teha Ajaxi rakenduse kaudu.

Ajax WaterStopi ühendamine jaoturiga:

1. Avage Ajaxirakendus. Logige sisse kontole.
2. Kui teie kontol on juurdepääs rohkem kui ühele ruumile või kui kasutate rakendust PRO, valige ruum, kuhu soovite seadme lisada.
3. Avage menüü Seadmed . Vajutage Lisa seade.
4. Andke nutiventiilile nimi.
5. Skaneerige või sisestage QR-kood (asub seadme korpusel ja selle pakendil).
6. Valige virtuaalne ruum ja turvarühm (kui on lubatud Grupi režiim ).
7. Klõpsake Add Device - algab tagasiarvestus.


   Kui keskusele on lisatud maksimaalne arv seadmeid, siis kui püüate nutiklapi lisada Ajax rakenduses, saate teate seadme limiidi ületamise kohta. Maksimaalne seadmete arv, mida saab keskuse külge ühendada, sõltub keskseadme mudelist.

8. Lülitage Ajax WaterStop sisse, hoides toitenuppu kolm sekundit all.

Pärast edukat ühendamist ilmub Ajax WaterStop keskseadmete loendisse. Kui ühendus ei õnnestu, lülitage seade välja ja proovige 7 sekundi pärast uuesti. Seadme oleku uuendamine loendis sõltub Jeweller (või Jeweller/Fibra) seadetest. Vaikimisi on 36 sekundit.

Ikoonid

Ikoonid näitavad mõningaid Ajax WaterStopi olekuid. Seisundeid saab kontrollida Ajaxi rakenduses vahekaardil Seadmed .

Ikoonid	Tähendus
	Jeweller Signaali tugevus näitab signaali tugevust keskuse ja Ajax WaterStopi vahel. Soovitatav väärtus on 2-3 baari. Lisateave
	Seade on ühendatud raadiosignaali leviala laiendaja kaudu.
	Ajax WaterStopi aku laetuse tase. Lisateave
	Ajax WaterStop on püsivalt deaktiveeritud. Lisateave
	Ajax WaterStopi tamper-triggerisündmused on püsivalt deaktiveeritud. Lisateave
	Ventiil on kinni.
	Ennetav hooldus ei ole konfigureeritud.
	Seade on kaotanud ühenduse jaoturiga või jaotur on kaotanud ühenduse Ajax Cloudi serveriga.
	Seadet ei ole uude jaoturisse üle kantud. Lisateave

Seisundid

Seisundid sisaldavad teavet seadme ja selle tööparameetrite kohta. Nutiklapi olekud on saadaval Ajaxi rakenduses. Nende vaatamiseks:

1. Avage Ajaxi rakendus.
2. Valige ruum, kui teil on mitu ruumi või kasutate rakendust PRO.
3. Minge vahekaardile Devices .
4. Valige nimekirjast AjaxWaterStop .

Parameeter	Tähendus
Andmete import	Kuvab vea andmete ülekandmisel uude jaoturisse: Failed - seadet ei ole uude jaoturisse üle kantud. Lisateave
Jeweller signaali tugevus	Signaali tugevus Ajax WaterStopi ja keskuse (või vahemiku laiendaja) vahel Jewelleri kanali kaudu. Soovituslikud väärtused: 2-3 baari. Jeweller on protokoll Ajax WaterStopi sündmuste ja häiresignaalide edastamiseks. Lisateave
Ühendus Jewelleri kaudu	Ajax WaterStopi ja keskuse (või vahemiku laiendaja) vahelise ühenduse staatus Jewelleri kanali kaudu: - seade on ühendatud keskuse (või laiendajaga). Normaalne seisund. Offline - seade on kaotanud ühenduse keskuse (või laiendajaga). Kontrollige Ajax WaterStopi olekut. Lisateave
Aku laadimine	Seadme aku laetuse tase: OK - patareide normaalne seisund. Patarei tühi - seadmete patareid on tühjad. Kui patareid on tühjad, saavad Ajaxi rakendused ja turvafirma vastavad teated. Soovitame patareid pärast aku tühjenemise teate saamist välja vahetada. Tühjade patareidega töötamisel ei saa me tagada, et Ajax WaterStop sulgeb või avab veeklapi. Kuidas kuvatakse patareide laetust Patarei kasutusaja kalkulaator Kuidas patareisid välja vahetada
Väline toide	Ajax WaterStopi välise toiteallika ühenduse olek: - väline toiteallikas on seadmegaühendatud. Disconnected - väline toide on lahti ühendatud. Seade töötab patareidega. Lisateave
Kaane	Ajax WaterStop tamperi seisund, mis reageerib korpuse terviklikkuse rikkumisele või elektrilise ventiili eemaldamisele kuulventiilist: Avatud - elektriline ajam on eemaldatud kuulventiili küljest või seadme korpuse terviklikkus on rikutud. Suletud - elektriline ajam on kinnitatud kuulventiili külge. Korpuse terviklikkus ei ole rikutud. Normaalne seisund. Lisateave
Veevarustus	Ajax WaterStop kuulventiili staatus: - vesi on saadaval. Väljas - vesi on suletud. Kui klappi ei õnnestu keerata, kuvatakse veevarustuse olek (Avatud/Suletud) punase värviga ja olekuväljale ilmub veateate ikoon .
Ennetav hooldus	Saadaval seadmetele, mille püsivara versioon on 5.60.1.64 või uuem, mis töötavad koos keskustega, mille OS Malevich 2.24 või uuemate versioonidega. Regulaarne automaatne protseduur, et vältida sulgemisklapi kinnijäämist: Off - ennetavat hooldusprotseduuri ei ole seadistatud. On - Ajax WaterStop muudab ventiili lukustusmehhanismi asendit seadistustes määratud ajavahemike ja aegade järel.
Seadme lukustamise nupp	Võimalus juhtida veevarustust elektrilise ajami korpusel oleva nupu abil: Jah - veevarustust saab juhtida ainult Ajaxi rakendustes ja automaatika stsenaariumide abil. Ei - veevarustust saab juhtida elektrilise ajami korpuse nupu abil.
Püsiv deaktiveerimine	Näitab seadme deaktiveerimisfunktsiooni olekut: No - seade töötab tavarežiimis. Ainult kaane - teateid seadme võltsimise vallandamise kohta ei saa kasutada. Täielikult - seade ei täida süsteemikäsklusi ega osale stsenaariumides. Lisateave
Firmware	Seadme püsivara versioon.
Seadme ID	Seadme ID/seerianumber. Saadaval ka seadme korpusel ja pakendil oleval QR-koodil.
Seadme nr.	Seadme silmuse (tsooni) number.

Seaded

Nutiklapi seadete muutmine Ajaxi rakenduses:

1. Avage Ajaxi rakendus.
2. Valige ruum, kui teil on mitu ruumi või kasutate PRO rakendust.
3. Minge vahekaardile Devices .
4. Valige nimekirjast AjaxWaterStop .
5. Minge Seadistused , klõpsates hammasratta ikoonil .
6. Seadistage vajalikud seaded.
7. Uute seadete salvestamiseks klõpsake Back .

Seaded	Tähendus
Nimi	Ajax WaterStopi nimi. Kuvatakse SMS-i tekstis ja sündmuste voogesituse teadetes. Nutiklapi nime muutmiseks klõpsake tekstiväljal. Nimi võib sisaldada kuni 12 kirillitsat või kuni 24 ladinakeelset sümbolit.
Ruum	Virtuaalse ruumi valimine, millele Ajax WaterStop on määratud. Ruumi nimi kuvatakse SMS-i tekstis ja sündmuste voogesituse teadetes. Ruumi muutmiseks klõpsake väljal.
Teated	Nutiklapi teavituste valimine: Kui veevarustus on sisse/välja lülitatud - kasutaja saab teateid seadme oleku muutmise kohta. Kui stsenaarium täidetakse - kasutaja saab teateid selle seadmega seotud stsenaariumide täitmise kohta. Seade on saadaval, kui Ajax WaterStop on ühendatud kõikide keskuste puhul, mille püsivara versioon on OS Malevich 2.15 või uuem ja rakendustes, mille versioonid on järgmised või uuemad: Ajax Security System 2.23.1 iOS-i jaoks. Ajax Security System 2.26.1 Androidi jaoks Ajax PRO: Tool for Engineers 1.17.1 iOS-i jaoks. Ajax PRO: Tool for Engineers 1.17.1 Androidile Ajax PRO Desktop 3.6.1 macOS jaoks Ajax PRO Desktop 3.6.1 Windowsile: Ajax PRO Desktop 3.6.1 for Windows
Ennetav hooldus	Saadaval seadmetele, mille püsivara versioon on 5.60.1.64 või uuem, mis töötavad koos keskustega, millel on OS Malevich 2.24 või uuemate versioonidega. Ajax WaterStopi ennetava hoolduse protseduuri seadistamine. Saadaolevad valikud: Teostage ennetav hooldus - võimaldab või keelab ennetava hoolduse funktsiooni. Hooldusintervall - ennetava hooldusprotseduuri periood. Saadaolevad perioodid: 7, 30 ja 90 päeva. Aeg - kellaaeg, millal ennetav hooldusprotseduur toimub.
Lock Device Button (Seadme lukustamise nupp)	Veevarustuse juhtimise seadistamine elektrilise ajami korpusel oleva nupu abil. Kui see valik on aktiveeritud, saab veevarustust juhtida ainult Ajaxi rakendustes, samuti automaatika stsenaariumide abil. See valik on vaikimisi välja lülitatud.
LED-indikaator	Kui see valik on lubatud, näitab LED Ajax WaterStopi olekut.
Stsenaariumid	Ajax WaterStopi automaatika stsenaariumide seadistamine. Lisateave
Juveelija signaali tugevuse test	Lülitab Ajax WaterStopi Jewelleri signaalitugevuse testimise režiimi. Test võimaldab kontrollida seadme ja keskuse või vahemiku laiendaja vahelist signaalitugevust Jewelleri traadita andmeedastusprotokolli kaudu, et määrata seadme optimaalne paigalduskoht. Lisateave
Kasutusjuhend	Avab Ajax WaterStopi kasutusjuhendi Ajax rakenduses.
Püsiv deaktiveerimine	Võimaldab kasutajal seadet deaktiveerida ilma seda süsteemist eemaldamata. Saadaval on kolm võimalust: No - seade töötab normaalselt ja edastab kõik sündmused. Täielikult - seade ei täida süsteemikäsklusi ega osale automatiseerimisstsenaariumides ning süsteem ignoreerib kõiki seadme teateid. Ainult kaane - süsteem ignoreerib teateid seadme tamperi käivitamisest. Lisateave
Seadme lahtiühendamine	Lahutab Ajax WaterStopi seadmest ja kustutab selle seaded.

Funktsionaalsuse testimine

Ajaxi turvasüsteem pakub mitmeid teste, et valida seadmete asukoht õigesti. Ajax WaterStopi testid ei alga kohe, kuid ooteaeg ei ületa ühe "keskuse detektori" küsitlusperioodi kestust (36 sekundit keskuse standardseadete korral). Seadme küsitlusperioodi saab muuta keskuse seadetes menüüs Jeweller (või Jeweller/Fibra).

Ajax-rakenduses testi käivitamiseks:

1. Logige Ajax appi oma kontole sisse.
2. Valige ruum, kui teil on mitu ruumi või kasutate PRO-rakendust.
3. Minge menüüsse Seadmed .
4. Valige AjaxWaterStop.
5. Minge Seadistused , klõpsates hammasratta ikoonil .
6. Valige Jeweller Signal Strength Test.
7. Käivitage ja viige test läbi, kasutades rakenduse juhiseid.

Näidik

Rikkeid

Kui Ajax WaterStopis tuvastatakse talitlushäire (näiteks puudub ühendus keskuse või vahemiku laiendajaga), kuvatakse talitlushäire loendur Ajax rakenduse seadme väljal.

Rikkeid kuvatakse sulgemisventiili olekus. Häiretega väljad on punase värviga esile tõstetud.

Rikkestus kuvatakse, kui:

• Temperatuurikaitse oli aktiveeritud.
• Ajax WaterStopi ja keskuse (või vahemiku laiendaja) vahel puudub ühendus.
• Ajax WaterStopi patareid on tühjad.
• Ventiil on kinni.

Hooldus

Kontrollige regulaarselt seadme tööd: kontrollige, kuidas Ajax WaterStop juhib veevarustust. Optimaalne kontrollimise sagedus on kord kolme kuu jooksul. Puhastage Ajax WaterStop'i korpus tolmust, ämblikuvõrgust ja muudest saasteainetest, kui need tekivad. Kasutage seadme hooldamiseks sobivat pehmet kuiva lappi. Ärge kasutage seadme puhastamiseks alkoholi, atsetooni, bensiini ja muid aktiivseid lahusteid sisaldavaid aineid.

Soovitame sisse lülitada funktsiooni Ennetav hooldus või seadistada perioodiliselt klapi avamiseks ja sulgemiseks plaaniline stsenaarium. Näiteks kord nädalas üks minut. See kaitseb klappi kinni jäämise eest ja pikendab selle eluiga.

Tehnilised andmed

Täielik komplekt

1. Ajax WaterStop Jeweller.
2. CR123A patareid (eelpaigaldatud) - 4 tk.
3. DN15 (½"), DN20 (¾") või DN25 (1″) RuB sulgeventiil (sõltub valitud komplektist).
4. Kaks paigalduslukku: standardne (eelpaigaldatud) ja sabotaaživastane.
5. Tihendusmutter.
6. Kiirjuhend.

Garantii

Garantii piiratud vastutusega ettevõtte "Ajax Systems Manufacturing" toodetele kehtib 2 aastat pärast ostu sooritamist.

Kui seade ei tööta õigesti, võtke esmalt ühendust tugiteenusega. Tehnilisi probleeme on võimalik lahendada kaugjuhtimise teel pooltel juhtudel.
