Uksekell

Videokell, millel on sisseehitatud tehisintellekt (AI), PIR-andur ja rakenduste kaudu juhtimine. Varustatud kahesuunalise häälsuhtlusega, liikumise tuvastamise ja objektide äratundmise funktsioonidega. DoorBelliga saavad kasutajad vaadata salvestatud videoid, jälgida otseülekannet ja suhelda seadme juures viibivate külastajatega.

DoorBell ühendub süsteemiga Wi-Fi kaudu ja seda saab ühendada hubiga varukommunikatsioonikanalina. Salvestatud videod saab säilitada samasse võrku ühendatud Ajax NVR-is või Ajax Cloud Storage’i arhiivis vastavalt tellimusele.

Osta DoorBell

Funktsionaalsed elemendid

Uksekell

Funktsionaalsed elemendid —
- DoorBell Infrapuna (IR) valgustus — kasutatakse videolindistamiseks pimedas ja nõrgas valguses.
- Kaamera.
- Mikrofon.
- Ümbritseva valguse andur.
- Liikumisanduri objektiiv.
- Nupu ümber asuv ringikujuline LED-indikaator.
- Nupp DoorBell helistamiseks.
- SmartBracket paigaldusplaat — plaadi eemaldamiseks lükake seda allapoole.
- Aukud SmartBracketi kinnitamiseks pinnale või kiilukujulisele kinnitusklambrile.
- Perforeeritud paigaldusplaadi osa – aktiveerib tamperi, kui seadet üritatakse pinnalt lahti ühendada. Ärge seda ära rebige.
- Auk välise toitekaabli läbiviimiseks.
- Toitenupp.
- Sabotaažinupp.
- Klemmid välise toite ühendamiseks.
- QR-kood seadme ID-ga – kasutatakse seadme ruumi lisamiseks.
- Kõlar kahesuunalise häälsuhtluse jaoks.
- Kinnituskruvi – seadme kinnitamiseks SmartBracket-i paigaldusplaadile.
- Kiilukujulised kinnitusklambrid.

Kiilukujulised
- kinnitusklambrid. Kiilukujuline kinnitusklamber DoorBell-i pööramiseks 10° allapoole või ülespoole.
- Kiilukujuline kinnitusklamber DoorBell-i pööramiseks 25° paremale või vasakule.
- Augud kiilukujuliste kinnituste pinnale kinnitamiseks.
- Kinnituspunktid SmartBracketi kinnitamiseks kiilukujulistele kinnitustele kruvidega.
- Augud välise toitekaabli läbiviimiseks.
Tööpõhimõte DoorBell on varustatud suure mehaanilise nupuga, infrapunavalgustusega kaameraga, LED-indikaatoriga ning mikrofoniga ja kõlariga kahesuunalise suhtluse jaoks. Seade võimaldab näha ja rääkida külastajaga, kes on helistamisnuppu vajutanud, ning jälgida olukorda sissepääsu juures.
DoorBell kasutab tehisintellekti (AI) toega kaamerat objektide tuvastamiseks. Algoritmid suudavad tuvastada liikuvad objektid ja eristada inimesi, loomi või sõidukeid.
Seade on varustatud nutika infrapunavalgustusega, mis tagab kõrgekvaliteedilised pildid isegi hämaras valguses. DoorBell reguleerib valgustuse intensiivsust automaatselt reaalajas, vältides ülevalgustust ja võimaldades selgelt näha nii lähedal kui ka kaugel asuvaid objekte.
Salvestatud videote säilitamiseks tuleb DoorBell ühendada Ajax NVR-iga või aktiveerida pilvearhiiv.
DoorBelli
- võimalused: suhelda külastajatega, kes on vajutanud DoorBelli nuppu;
- vaadata otseülekannet koos võimalusega pilti suurendada.
- Juurdepääs arhiividele salvestuste kronoloogia ja kalendri abil (saadaval, kui on ühendatud Ajax NVR või aktiveeritud pilvearhiiv).
- Liikumisandurite tsoonide konfigureerimine ja tundlikkuse taseme reguleerimine.
- Vaadake videoseina, mis ühendab kõigi ühendatud kaamerate pildid.
- Juurdepääs automaatikaseadmete juhtimisele otse videomängija menüüst.
- Luua videostsenaariume, mis saadavad Ajax-rakendusse lühikese videoklipi valitud kaamerast, kui turvaandur aktiveerub.
- Laadige vajalikud videolõigud alla nutitelefoni või arvutisse (saadaval, kui on ühendatud Ajax NVR või aktiveeritud pilvearhiiv).
Videolõikudel, mis on alla laaditud DoorBellist tarkvaraversiooniga 2.228 või uuemaga, on Ajax digitaalne allkiri, mis kinnitab video terviklikkust. Autentsust saab kontrollida Ajax Media Player tarkvara abil.
ONVIF-integratsioon: DoorBell tarkvaraversiooniga 2.377 või uuem toetab ONVIF-autentimist ja integratsiooni VMS-süsteemidega (nt Milestone, Genetec, Axxon, Digifort).
ONVIF-i saab konfigureerida:
- Ajax Security Systemi rakenduses (versioonist 3.25 või uuem).
- Ajax PRO: Tool for Engineers (versioonist 2.25 või uuem).
- Ajax PRO Desktop (versioonist 4.20 või uuem).
- Ajax Desktop (alates versioonist 4.21 või uuem).
Videostsenaariumid Ajax-süsteemis saab kasutada IP-kaameraid häirete kontrollimiseks. Videostsenaariumid võimaldavad seostada häireid vastavate videopiltidega objektil asuvatest kaameratest.
Kaameraid saab seadistada nii, et need reageeriksid ühe, mitme või kõigi ühendatud seadmete häiretele. Kui tuvastatakse liikuv objekt või kindlaksmääratud AI-klassifitseeritud objekt, võib süsteem automaatselt sireene aktiveerida.
Videosein Videoseina vahekaardil saab kasutaja:
- Vahetada kaamerate vahel.
- Otsida kaameraid nime järgi.
- Juhtida PTZ-kaameraid.
- Salvestada kohandatud paigutusi videovaatamiseks.
- Muuta videopiltide kuvamisjärjekorda.
- Luua slaidiesitlusi.
Privaatsusvööndid Süsteem võimaldab varjata kaadri osi (näiteks seifi või isiklikke esemeid). Privaatsusvööndis ei registreerita ega salvestata liikumist ega objekte.
Konfigureerimine Ajax-rakenduses:
- Avage vahekaart „Seadmed ”.
- Valige seade või NVR → „Kaamerad”.
- Avage „Seaded” → „Privaatsusvööndid
- ”. Määrake soovitud ala.

Privaatsusvööndid
- Puudutage ikooni ja naaske kaamera seadetesse.
- Kasutaja saab luua kuni neli privaatsusvööndit.
Tarkvara
uuendamine Kui DoorBellile on saadaval uus tarkvaraversioon, kuvatakse Ajax-rakenduste vahekaardil „Seadmed”
vastav
ikoon.
Administraator või PRO-kasutaja, kellel on juurdepääs süsteemi seadistustele, saab käivitada uuenduse seadme staatuse või seadistuste kaudu. Ekraanil kuvatavad juhised aitavad uuenduse edukalt lõpule viia.
Töö Ajax hubiga
Süsteem võimaldab konfigureerida varukommunikatsioonikanali, et seade jätkaks sündmuste ja häirete edastamist ka siis, kui Wi-Fi-võrk ei tööta või on katkenud.
Varukommunikatsioonikanal tagatakse, ühendades seadme hubiga, mis tagab ühenduse Jewelleri ja Wingsi raadio protokollide kaudu. Selles režiimis saab seade edastada häireid, sündmusi ja fotokinnitusi, kuid otseülekande voog ja arhiveeritud salvestised ei ole Wi-Fi-ühenduse katkemise ajal kättesaadavad.
DoorBell-i hubiga ühendamisel hõivab see ühe seadme pesa.
Ühilduvad hubid ja
võimendid Seadme tööks on vaja Ajax-hubi, millel on OS Malevich versioon 2.27 või uuem.
Jeweller ja Wings
andmeedastusprotokollid Jeweller ja Wings on traadita andmeedastusprotokollid, mis tagavad kiire ja usaldusväärse kahesuunalise side hubi ja seadmete vahel. DoorBell kasutab neid protokolle varukommunikatsioonikanalina sündmuste ja fotode edastamiseks.

Paigalduskoha valik

DoorBell on kõige parem paigaldada hoone sissepääsu juurde või valvata territooriumile. See võimaldab külastajatel helistada, kasutajatel aga külastajaid näha ja nendega suhelda, samuti jälgida olukorda sissepääsu juures.

Seade on mõeldud paigaldamiseks 1,2–1,5 m kõrgusele põrandast. See tuleb paigaldada tasasele, vertikaalsele pinnale. See tagab kindla kinnituse ja aitab vältida valehäireid.

Sõltuvalt paigalduskohast ja kõrgusest on võimalik kasutada kiilukujulisi kinnitusi, et seadme kaldenurka reguleerida. See on vajalik, et liikumisandur ja kaamera tagaksid õige katvuse.

DoorBelli paigalduskoha valimisel võtke arvesse järgmisi parameetreid:

Wi-Fi signaali tugevus.
Jeweller ja Wingsi signaali tugevus (kui seade on ühendatud jaoturiga).
Objektide või konstruktsioonide olemasolu, mis võivad takistada seadme nähtavust.

Süsteemi projekteerimist ja paigaldamist tohib teostada ainult sertifitseeritud spetsialistid.

Signaali tugevus

Signaali tugevus määratakse kindlaks saatmata jäänud või rikutud andmepakettide arvu põhjal kindla ajavahemiku jooksul.

Ajax-rakendustes, vahekaardil „Seadmed”:

Wi-Fi signaali tugevust näitab ikoon .
Ühenduse signaali tugevust hubiga näitab ikoon .

Signaali tasemed:

3 riba — suurepärane signaal.
2 riba — hea signaal.
1 riba — nõrk signaal, stabiilset tööd ei ole tagatud.
Hall ikoon — signaali pole.

Seadet ei tohi paigaldada:

Kohtades, kus temperatuur või niiskus ületab lubatud piire (võib seadet kahjustada).
Kohtades, kus objektid või ehitised takistavad kaamera vaatevälja.
Kohtades, kus Wi-Fi-signaal on nõrk või ebastabiilne.
Kohtades, kus Jewelleri või Wingsi signaal on nõrk või ebastabiilne (kui seade on ühendatud jaoturiga).
Otsese päikesevalguse käes (see võib põhjustada ülekuumenemist ja elektroonika rikkeid).

Paigaldamine

Enne DoorBelli paigaldamist veenduge, et olete valinud optimaalse asukoha, mis vastab käesoleva kasutusjuhendi nõuetele.

Välise toiteallika ühendamisel ja DoorBelli kasutamisel järgige elektriseadmete üldisi ohutusnõudeid ning elektritoite ohutust käsitlevaid õigusakte.

DoorBell on varustatud klemmidega välise toiteallika ühendamiseks:

12–24 V⎓
16–24 V~, 50/60 Hz

Toitmise parameetrid

Parameeter	12 V⎓	24 V⎓	16 V~	24 V~
Juhtmeta kõneühendus
Minimaalne vool, A	1	0,5	0,6	0,4
Minimaalne võimsus, W või VA	12	12	10	10
Kaabli maksimaalne takistus, Ω	3	5	3	5
Kaabli maksimaalne pikkus (2 juhet, 22 AWG), m	57	94	57	94
Kaabli maksimaalne pikkus (2 juhet, 20 AWG), m	90	150	90	150
Kaabli maksimaalne pikkus (2 juhet, 18 AWG), m	143	239	143	239
Juhtmega ühendus
Minimaalne vool, A	3	3	0,6	0,4
Minimaalne võimsus, W või VA	36	72	10	10
Kaabli maksimaalne takistus, Ω	1	3	1	3
Kaabli maksimaalne pikkus (2 juhet, 22 AWG), m	19	57	19	57
Kaabli maksimaalne pikkus (2 juhet, 20 AWG), m	30	90	30	90
Kaabli maksimaalne pikkus (2 juhet, 18 AWG), m	48	143	48	143

Komplektis on kaasas BellKit, mis võimaldab DoorBelli ühendada ruumides asuvate mehaaniliste või digitaalsete juhtmega helisignaalidega.

Soovitame kasutada sobivat kiilukujulist kinnitust, et reguleerida kaamera vaatenurka. Komplektis on kaks kinnitust:

esimene võimaldab pöörata DoorBelli 10° üles või alla,
teine — 25° paremale või vasakule.

Paigaldamise juhised:

Ühendage välise toiteallika kaabel vooluvõrgust lahti.
Eemaldage seadmelt SmartBracket-kinnituspaneel: keerake kõigepealt kinnituskruvi lahti ja lükake paneel allapoole.
Vajaduse korral kinnitage sobiv kiilukujuline kinnitusklamber SmartBracketile ja kinnitage see komplektis olevate kruvidega. Kasutage kõiki kinnituspunkte.
Juhige toitekaabel läbi SmartBracket-paneeli.
Ajutiseks kinnitamiseks kasutage kahepoolset kleeplinti või muid ajutisi kinnitusvahendeid.

Tähtis! Kahepoolne kleeplint on mõeldud ainult ajutiseks paigaldamiseks. Seade võib pinnalt igal hetkel lahti tulla. Sellisel juhul ei aktiveeru tamper, kui seade eemaldatakse.

Ühendage juhtmed klemmidesse ja kinnitage need kindlalt. Usaldusväärse ühenduse tagamiseks kasutage komplektis olevaid juhtmeid koos U-kujuliste klemmidega.

Paigaldamise lõpetamine

Lülitage sisse väline toiteallikas.
Ühendage DoorBell süsteemiga.
Paigaldage seade SmartBracket-kinnitusplaadile.
Kontrollige seadme tööd ja kaamera vaatenurki.
Kui kaamera nurk on õige ja seade töötab ettenähtud viisil, eemaldage seade SmartBracketist.
Kinnitage SmartBracket-paneel või kiilukujuline kinnituspaneel pinnale komplektis olevate kruvidega. Kasutage kõiki kinnituspunkte.

Tähtis! Kui kasutate muid kinnitusvahendeid, veenduge, et need ei kahjustaks ega deformeeriks paneeli ega kiilukujulist kinnitust.

Paigaldage seade SmartBracket-kinnitusplaadile.
Pingutage seadme korpuse põhjas asuv kinnituskruvi. See tagab kindlama kinnituse ja kaitseb seadet juhusliku lahtimonteerimise eest.

Ühendamine juhtme abil

DoorBelli ühendamiseks juhtmega helisignaaliga tuleb BellKit paigaldada vastavalt allpool esitatud elektripaigaldusskeemile.

Juhtmega kõne ühendamine BellKiti abil

Kui ühendada DoorBell BellKiti abil juhtmevaba uksekellaga, on vaja võimsamat toiteallikat, et tagada seadme stabiilne töö.

Soovitatavad toiteplokid:

DC: 12–24 V, 3 A või rohkem.
Vahelduvvool: 16–24 V, 10 VA või rohkem.

Allpool on toodud elektripaigaldusskeemid DoorBelli ühendamiseks konkreetsete mudelite või tüüpide helisignaalidega.

Juhtmega ühendus Ajax-rakenduses

Kui DoorBell ja BellKit on ühendatud juhtmega helisignaaliga, tuleb helisignaali ühendus Ajax-rakenduses seadistada.

Enne seadistamist veenduge, et DoorBell on süsteemiga ühendatud.

Seadistamiseks:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “. Kui see on ühendatud võrguvideoregistraatoriga (NVR), avage jaotis „Kaamerad“.
Puuduta hammasratta ikooni kaks korda, et avada seaded.
Avage jaotis „Chime settings”.
Parameetris „Chime type“ valige „Mechanical chime“ või „Digital chime“, vastavalt ühendatud helisignaali tüübile.
Vajaduse korral kohandage hoiatuse kestust.
Puuduta nuppu „Salvesta“, et seaded jõustuksid.

Süsteemiga ühendamine

Enne lisamist:

Paigaldage Ajax-rakendus.
Logige oma kontole sisse või looge uus konto.
Valige ruum (Space) või looge uus.
Lisage vähemalt üks virtuaalne ruum.
Veenduge, et süsteem on deaktiveeritud.

Seadet saab ruumi lisada ainult PRO-kasutaja või administraator, kellel on konfigureerimisõigused.

DoorBelli ruumi lisamine

Enne ühendamist veenduge, et:

DoorBelli paigalduskohta katab Wi-Fi-signaal.
Välisvõimsusallikas on ühendatud.
Te asute DoorBelli lähedal ja teil on kaasas nutitelefon, millele on installitud Ajax-rakendus.
Teil on Wi-Fi-võrgu parool.

DoorBell töötab ainult 2,4 GHz Wi-Fi-võrkudes.

Ühendamise juhised:

Avage Ajax-rakendus ja valige ruum.
Minge vahekaardile „Seadmed ” ja puudutage valikut „Seadme lisamine”.
Skannige QR-kood või sisestage seadme ID käsitsi (see asub seadme korpusel ja pakendil).
Andke seadmele nimi.
Valige virtuaalne ruum ja turvarühm (kui rühmarežiim on aktiveeritud). Puudutage nuppu „Seade lisamine”.
Vajutage toitenuppu, et DoorBell sisse lülitada. Kui märgutuli vilgub siniselt, puudutage nuppu „Järgmine”.
- Kui seade pole varem kunagi Wi-Fi-ga ühendatud olnud, lülitub see Access Point (AP) režiimi ja nutitelefon palub teil AP-ga ühenduda. Puudutage nuppu „Ühenda”.
- Kui seade on varem olnud ühendatud Wi-Fi-võrguga, ühendub see automaatselt võrguga ja te näete reaalajas pilti.
Valige sobiv Wi-Fi-võrk ja sisestage parool. Oodake, kuni DoorBell ühendub.
Puuduta nuppu „Lõpeta”, et seade lisada.

DoorBell ilmub Ajax-rakenduse seadmete nimekirja.

Seadet saab lisada ainult ühele ruumile. Uuele ruumile lisamiseks tuleb see esmalt vanast ruumist käsitsi eemaldada.

Ajax NVR-iga ühendamine

Kui DoorBell on ruumiga juba seotud, saab selle ühendada Ajax NVR-iga.

Sammud:

Avage vahekaart „Seadmed”.
Valige NVR ja puudutage valikut „Kaamerad”.
Puudutage val ikut „Lisa kaamera” ja oodake, kuni võrk on skannitud.
Valige nimekirjast DoorBell.
Määrake nimi, valige ruum ja rühm.
Puudutage nuppu „Lõpeta “ ja pärast lisamist — „Sulge“.

Ajax-keskusega ühendamine

DoorBell'i saab kasutada ka varukanalina suhtlemiseks jaoturiga, kasutades Jeweller- ja Wings-protokolle.

Sammud:

Avage vahekaart „Seadmed”.
Valige „DoorBell“. Kui NVR on ühendatud, avage jaotis „Kaamerad“.
Puuduta kaks korda hammasratta ikooni, et avada seaded.
Avage jaotis „Ühendus”.
Valige varuraadio kanal.
Puudutage nuppu „Seadistamine“ ja valige lisatud jaotur.
Puudutage nuppu „Ühenda”.

Pärast ühendamist on soovitatav käivitada Jewelleri ja Wingsi signaalitugevuse testid.

Ikoonid Ajax-rakenduses

Ajax-rakenduses näitavad ikoonid DoorBelli erinevaid töörežiime. Neid saab vaadata vahekaardil „Seadmed”.

Lisateenused on aktiveeritud vastavalt abonemendile.
Wi-Fi signaali tugevus. Näitab signaali tugevust Wi-Fi-kanali kaudu. Soovitatav väärtus – 2–3 tulba.
Wi-Fi-signaali pole.
Varukanali signaali tugevus. Näitab signaali tugevust jaoturi ja seadme vahel. Soovitatav väärtus – 2–3 tulba.
Ühendus Jewelleriga on katkenud.
Seadme aku laetuse tase.
Aku laetuse tase on madal.
Seadme aku viga.
Seadme aku temperatuur on normist kõrvalekalduv.
Öörežiim.
Seadme videopildile ei ole juurdepääsu.
Seade töötab raadiosignaali võimendaja kaudu.
Saadaval on tarkvarauuendus. Avage seadme olekud või seaded, et vaadata kirjeldust ja käivitada uuendus.
Tarkvara paigaldamine ebaõnnestus.
ONVIF-ühendus on aktiveeritud.

DoorBell’i seisundid (States)

DoorBell’i olekud sisaldavad teavet seadme ja selle tööpõhimõtete kohta. Neid saab vaadata Ajax’i rakenduses:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “.

Parameeter	Tähendus
Lisateenused	Saadaval ainult Ajax PRO rakendustes. Näitab tellimuses aktiveeritud teenuseid ja ettevõtte kontaktandmeid.
Viga	Ava seadme vigade nimekiri (näidatakse ainult juhul, kui on tuvastatud viga).
Tarkvara uuendus	Uus versioon on saadaval / Allalaadimine / Paigaldamine / Uuendamine ebaõnnestus.
Wi-Fi signaali tugevus	Wi-Fi-kanali signaal. Soovitatav väärtus – 2–3 tulba.
Ühendus (Wi-Fi)	Online – seade on võrguga ühendatud; Offline – ühendust pole.
Ühendus NVR-iga	Online – seade on ühendatud NVR-iga; Offline – ühendust pole.
Jewelleri signaali tugevus	Signaal seadme ja jaoturiga või võimendiga (soovituslik tase 2–3 tulba).
Ühendus Jewelleri kaudu	Online – seade on ühendatud; Offline – ühendust pole.
Wingsi signaali tugevus	Signaal seadme ja jaoturiga või võimendiga (soovituslik tase 2–3 tulba).
Ühendus Wingsi kaudu	Online – seade on ühendatud; Offline – ühendust pole.
Ühendus raadiosignaali võimendiga	Online – seade on ühendatud; Offline – ühendust pole.
Hoidmiskoht	Näitab lisatud andmesalvestusressursse: pilv või NVR-i kõvaketas.
Pilve arhiiv	Not activated — pole aktiveeritud; Activated — aktiveeritud.
Välisvõimsusallikas	Connected — ühendatud; Disconnected — pole ühendatud.
Aku laetuse tase	OK / Madal / Viga / Temperatuur väljaspool normi.
Kaan (tamper)	Avatud — seade on eemaldatud või rikkis; Suletud — normaalne seisund.
Eraldusvõime	Kaamera praegune eraldusvõime seade.
Kaadrisagedus	Praegune video FPS.
Bitide edastuskiirus	Praegune andmeedastuskiirus.
Videokoodek	Praegune koodek (H.264).
Liikumise tuvastamine (pildi analüüs)	Sisse / Välja / Kaameraanduri rike.
Objektide tuvastamine	Inimene / Lemmikloom / Sõiduk / Väljas.
Liikumise tuvastamine PIR-anduriga	Sisse / Välja.
ONVIF-i integreerimine	Näitab ONVIF-ühenduse staatust (nähtav, kui see on aktiveeritud).
Vaatamisload	Näitab videole juurdepääsu omavate kasutajate arvu.
Lahtiolekuajad	Aeg viimasest taaskäivitamisest.
Tarkvara	Seadme tarkvara versioon.
Seadme ID	Seadme identifikaator (leitud ka QR-koodilt ja pakendilt).
Seadme nr.	Seadme number (edastatakse CMS-ile õnnetuse või sündmuse korral).

DoorBell’i seaded (Settings)

DoorBell’i seadete muutmiseks Ajax-rakenduses:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “.
Avage „Seaded”.
Määrake vajalikud parameetrid.
Vajutage nuppu „Tagasi”, et uued seaded salvestada.

Seade	Tähendus
Nimetus	Seadme nimi (näidatakse nimekirjas, SMS-ides ja teavitustes). Kuni 24 ladina tähte või 12 kirillitsa tähte.
Tuba	DoorBelliga seotud virtuaalruumi valik.
Lülita öörežiim sisse	Kui süsteem lülitub öörežiimile, pannakse seade automaatselt kaitse alla.
Salvestamise eelistused	Salvestusrežiim iga salvestusseadme jaoks: Sündmuse/stsenaariumi järgi, Pidevalt, Mitte kunagi. Salvestamine aktiveerimisrežiimis: Aktiveeritud / Alati.
Teated kaameraanduritelt	Ava menüü, kus on teavituste seaded.
Avastamine	Ava menüü, kus on tuvastamise seaded.
Videovoog	Ava menüü, kus on videovoo seaded.
Pilt	Ava menüü, kus on pildi kvaliteedi seaded.
Heli	Heli seaded: salvestamine/taasesitus heliga, koodek, bitikiirus, sämplimiskiirus, mikrofoni tundlikkus, kõlar kahepoolseks suhtluseks.
Privaatsusvööndid	Võimaldab määrata alasid, kus videot ei kuvata (need on varjatud musta alaga).
Tarkvara uuendus	Võimaldab seadme tarkvara uuendamist, kui uus versioon on saadaval.
Ühendus	Ava ühenduse seaded: Wi-Fi või varuraadiokanal (Jeweller, Wings).
Kella seaded	Valik: mehaaniline / digitaalne helisignaal või kasutamine sireeni kaudu.
Arhiiv	Maksimaalne säilitamisaeg (1–360 päeva või piiramatu). Võimaldab pilvearhiivi vormindada.
Teenindus	Ava teenuse seaded.
Jewelleri signaali tugevuse test	Testrežiim signaali tugevuse määramiseks jaoturiga/võimendiga (saadaval ainult juhul, kui jaotur on ühendatud).
Wingsi signaalitugevuse test	Testrežiim, et määrata kindlaks fotoseadme signaali tugevus jaoturiga/võimendiga.
Teata probleemist	Võimaldab probleemi kirjeldada ja saata teate tugiteenistusele.
Järelevalve	Saadaval ainult PRO-rakendustes: CMS-tsooni number; või sündmuse edastamine CMS-ile.
Kasutusjuhend	Ava rakenduses DoorBell’i kasutusjuhend.
NVR-ist lahti ühendada	Ühendage seade NVR-ist lahti (kui see on ühendatud).
Seadme kustutamine	Kustutab kõik seadistused ja lahtiühendab seadme süsteemist, NVR-ist ja jaoturist.

Teated kaameraanduritelt

Seade	Tähendus
Teatada, kui on kindlaks määratud	Valik, mille puhul saata teateid ja aktiveerida sireene: inimene, loom, sõiduk, mis tahes liikumine (pildianalüüs või PIR).
Kinnitada PIR-anduriga	Teade saadetakse ainult siis, kui objekti tuvastavad nii kaamera kui ka PIR-andur.
Millal teatada	Ainult turvarežiimis või alati.
Sarnaste sündmuste vahemik	30 s – 8 h (vaikimisi väärtus 3 min).
Objekti tuvastamise aeg	Aeg, mille jooksul objekt peab olema vaateväljas, et saata teade: kohe või 2–5 s (vaikimisi — 2 s).

Avastamise seaded

Seade	Tähendus
Liikumise tuvastamine PIR-anduriga	Kasutab sisseehitatud PIR-andurit liikumise tuvastamiseks.
PIR-anduri tundlikkus	Madal — võimalikud häired; Normaalne — vaikimisi; Kõrge — takistusi pole, tundlik igasuguse liikumise suhtes.
Liikumise kindlaksmääramine kaadri analüüsi abil	Aktiveerib kaamera sisseehitatud tarkvara liikumisanduri.
Liikumise tuvastamise seaded	Tsoonid, tundlikkus, objekti hõivatud pindala suurus.
Objektide tuvastamine	Aktiveerib inimeste, loomade ja sõidukite tuvastamise.
Objektide tuvastamise seaded	Tsoonid, tundlikkus, iga objekti jaoks eraldi täpsus.

Videovoogu seaded

Peavool (Mainstream)

Koodek: H.264
Eraldusvõime: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520
Kaadrisagedus: 3–25 FPS
Bitikiiruse tüüp: VBR või CBR
Bitikiirus: seadistatav kb/s
GOP pikkus: 1–250
Kvaliteet: 0–100

Alavool (Substream)

Koodek: H.264
Eraldusvõime: 720 × 480, 720 × 576, 1024 × 576
Kaadrisagedus: 3–25 FPS
Bitikiiruse tüüp: VBR või CBR
GOP pikkus: 1–250
Kvaliteet: 0–100

Pildi seaded

Heledus, kontrast, teravus, värvi küllastus
WDR (laia dünaamikaga): sisse/välja lülitada
Päevane/öine režiim (IR-filter): Päevane / Öine / Automaatne
Üleminekukünnis: varahommik/hilisõhtu, keskmine, hiline hommik/varane öö
IR-valgustus: Automaatne / Käsitsi / Väljas
IR-kiirguse intensiivsus: reguleeritav käsitsi režiimis

Teenuse seaded

Seade	Tähendus
Ajavöönd	Kasutaja määratud ajavöönd.
Liikumisel süttiv LED-indikaator	LED vilgub, kui PIR-andur tuvastab liikumise.
Heli, kui nuppu vajutada	Seade annab helisignaali, kui nuppu vajutatakse.
ONVIF-ühendus	Seadistamine integreerimiseks kolmandate osapoolte VMS-iga.
Serveri ühendus (viivitus)	30–600 s viivitus, et vältida ekslikke sündmusi seoses serveri väljalülitumisega.
Pilve küsitluse intervall	30–300 s. Lühem intervall — ühenduse katkemise kiirem tuvastamine.
Teatada ilma sireenita	Hoiatus serveriga ühenduse katkemise kohta tavalise helisignaaliga, mitte sireeniga.

Näidustus

Sündmus	Näidustus	Märkus
Seadme sisselülitamine.	LED süttib roheliseks umbes 2,5 sekundiks.	—
Seade käivitub.	LED süttib oranžina kaarerežiimis.	Indikaator jääb põlema, kuni seade on täielikult käivitatud.
Seade töötab juurdepääsupunkti (AP) režiimis.	LED süttib valge kaarekujulise režiimis, kuni AP on aktiveeritud, seejärel vilgub pidevalt siniselt.	Indikaator põleb seni, kuni seade ühendub Wi-Fi-ga.
Ühendus Ajax Cloudiga õnnestus.	LED süttib roheliseks umbes 3,5 sekundiks.	—
Ühendus Ajax Cloudiga ebaõnnestus.	LED süttib punaseks umbes 1 sekundi ajaks.	Näidik on kättesaadav ainult seadme paigaldamise ajal.
Seadme väljalülitamine.	LED süttib punaseks umbes 3 sekundiks, seejärel vilgub punaselt kaarjas režiimis, kuni seade lülitub välja, ja seejärel vilgub punaselt kolm korda kiiresti.	—
Uksekella nupu vajutamine.	LED süttib valge kaarekujulise režiimis 30 sekundiks või kuni kasutaja rakenduses vastab.	—
Kaksuunaline häälside toimub.	LED põleb pidevalt valge valgusega 50% heledusega.	—
PIR-andur tuvastab liikumise.	LED süttib valge valgusega umbes 2,5 sekundiks 50% heledusega.	—
Sabotaaži häire/taastamine, kui süsteem on deaktiveeritud.	LED süttib roheliseks umbes 1,5 sekundiks.	—
Sabotaaži häire, kui süsteem on aktiveeritud.	LED vilgub pidevalt punaselt.	Indikaator jääb põlema, kuni süsteem lülitatakse välja.
Seadme uue tarkvara allalaadimine.	LED süttib kaks korda roheliselt ja kustub iga 3 sekundi järel.	—
Seadme tarkvara uuendatakse.	LED põleb pidevalt roheliselt.	Indikaator jääb põlema, kuni värskendamine on lõppenud.
Seade taastatakse tehase algseadistustele.	LED vilgub lillana iga 1,5 sekundi järel.	—

Häired

Kui seade tuvastab tööhäire, ilmub Ajax-rakenduses seadme ikooni ülemisse vasakusse nurka loendur.
Kõiki häireid saab vaadata jaotises „Seadme seisundid“ (Device states).
Väljad, milles on tuvastatud vigu, on märgitud punasega.

Häired

Häirete teated kuvatakse järgmistel juhtudel:

Seade on kaotanud ühenduse serveriga.
Seadme temperatuur on lubatud piiridest väljaspool.
Seadme kaas on avatud (tamper on aktiveeritud).
Puudub ühendus keskseadmega või raadiosignaali korduva kaudu Jewelleri kaudu (võimalik, kui seade on keskseadmega paaris).
Puudub ühendus keskseadmega või raadiosignaali korduva kaudu Wingsi kaudu (võimalik, kui seade on keskseadmega paaris).
Seadme aku on tühi.

Hooldus

Kontrollige seadme tööd regulaarselt.
Kui märkate pildi kvaliteedi halvenemist (udusus, tumenemine), kontrollige, kas kaamera pole määrdunud.
Puhastage korpus tolmust, ämblikuvõrkudest ja muudest mustusest, kasutades pehmet, kuiva lappi.
Keelatud on kasutada vahendeid, mis sisaldavad alkoholi, atsetooni, bensiini või muid aktiivseid lahusteid.
Puhastage objektiivi eriti hoolikalt, sest kriimustused võivad põhjustada halba pildikvaliteeti ja kaamera rikkeid.

Garantii

Tootja: SIA „Ajax Systems Manufacturing“
Garantiiaeg: 2 aastat alates ostukuupäevast.
Kui seade ei tööta korralikult, tuleb esmalt võtta ühendust tugiteenistusega – enamik tehnilisi probleeme lahendatakse kaugjuhtimise teel.

Reolink Altas B660 | 4K 8 MP kuppelkaamera | Wi-Fi 2,4/5 GHz | IP65, MicroSD kuni 512 GB

SKU: 452988

€199,99 €221,99

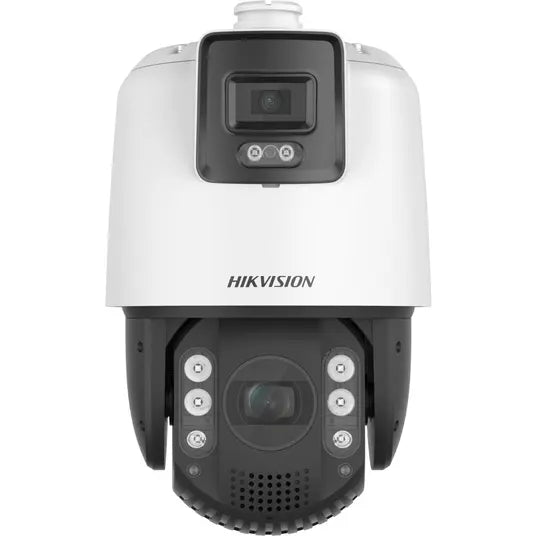

Hikvision DS-2SE7C425MWG-EB/26 | TandemVu PTZ 6 MP | PoE | 25-kordne suum, ColorVu, IR 200 m, IP66

SKU: 327001127

€811,97 €1.039,32

Kirjeldus

Hikvision TandemVu panoraamvõrgu PTZ-kaamera ühendab endas 6 MP panoraamkanali ja 4 MP PTZ-kanali, tagades nii laia ala samaaegse jälgimise kui ka valitud objekti üksikasjaliku jälgimise.

180° panoraamvaade

Panoraamkanal toetab piltide ühendamist ja tagab 180° horisontaalse vaatevälja. Panoramakanali maksimaalne eraldusvõime on 3632 × 1632, samas kui PTZ-kanali eraldusvõime on 2560 × 1440.

25× optiline suum

PTZ-kanal on varustatud 25-kordse optilise ja 16-kordse digitaalse suumiga, mis võimaldab kaugelt asuvaid objekte üksikasjalikult jälgida. Kaamera võimaldab 360° pidevat pööramist ja kaldenurga reguleerimist vahemikus −15° kuni 90°.

AcuSense’i nutikas analüütika

AcuSense-tehnoloogia klassifitseerib inimesi ja sõidukeid, aidates vähendada tarbetute häirete arvu. Kaamera toetab näo tuvastamist ja jäädvustamist, objektide automaatset jälgimist, joone ületamise tuvastamist, sissetungimise tuvastamist ja inimeste loendamist kindlas tsoonis.

Ööpäevaringne seire

PTZ-kanali infrapunavalgustuse tegevusulatus ulatub 200 m-ni. Panorama ColorVu kanal tagab valge valguse valgustuse kuni 30 m kaugusele, parandades värvilise pildi saamist hämaras valguses.

Rikkumiste ennetamine

Sisseehitatud vilkuv valge tuli ja helisignaal võimaldavad aktiivselt reageerida teatud turvalisusega seotud sündmustele. Panorama- ja PTZ-kanalite nutikas ühendamine tagab kindla objekti automaatse lokaliseerimise ja jälgimise.

Spetsifikatsioon
Tootja: Hikvision
Mudel: DS-2SE7C425MWG-EB/26
Toote viitenumber: 327001127
EAN-kood: 6942160411668
Kaamera tüüp: panoraamne võrgu-PTZ-kuppelkaamera
Panoraamkanali eraldusvõime: 6 MP, 3632 × 1632
PTZ-kanali eraldusvõime: 4 MP, 2560 × 1440
Panoraamobjektiiv: 2,8 mm, F1.0
PTZ-objektiiv: 4,8–120 mm, F1.6
Optiline suum: 25×
Digitaalne suum: 16×
Panoraamvaateväli: horisontaalselt 180° ± 10°, vertikaalselt 80° ± 5°
PTZ horisontaalne vaateväli: 55°–3°
Fokuseerimine: automaatne, poolautomaatne, käsitsi
IR-valgustuse tegevusulatus: kuni 200 m
Valge valguse tegevusulatus: kuni 30 m
Pöördeulatus: 360°
Kaldumisvahemik: −15° kuni 90°
Eelseadistatavate positsioonide arv: 300
Patrullid: 8 patrulli, kuni 32 positsiooni igas
Videokompressioon: H.265+, H.265, H.264+, H.264
Lai dünaamiline ulatus: 120 dB PTZ-kanalil
Nutikad funktsioonid: inimeste ja sõidukite klassifitseerimine, näotuvastus, automaatne jälgimine, joone ületamise ja sissetungimise tuvastamine
Mälukaart: microSD, microSDHC või microSDXC kuni 256 GB
Võrguliides: 1 × RJ45, 10/100 Mbit/s
Audioliidesed: 1 sisend, 1 väljund
Häireliidesed: 2 sisendit, 1 väljund
Toide: 24 V vahelduvvool või Hi-PoE
Maksimaalne võimsus: 60 W
Mõõtmed: Ø 222,3 × 387,2 mm
Kaal: umbes 6 kg
Töötemperatuur: −30 °C kuni 65 °C
Kaitseklass: IP66
Komplektis sisalduv kinnitus: DS-1602ZJ

EZVIZ S10 Smart Video Calling Camera, 360° panoraamvaade, 340° panoraam, 37° kalle, 2K+ resolutsioon; kahesuunaline video, nupuvajutus, 4-tolline puuteekraan.

SKU: 303103620

€145,00

Kaitseb ja ühendab - kõik ühes seadmes

Tutvustame S10, EZVIZi esimest nutikat videokõnede kaamerat, mis muudab suhtluse tihedamaks ja turvalisuse soojemaks. Tänu intuitiivsele 4-tollisele puuteekraanile saavad ka kõige vähem tehnikasõbralikumad inimesed oma perega hõlpsasti suhelda. Kuid see pole veel kõik - seade võimaldab teil jälgida oma lähedasi laia leviala ja selge pildiga. Lisaks salvestab see väärtuslikke mälestusi nagu digitaalne fotoalbum ja lisab tänu sisseehitatud Bluetooth-kõlarile kvaliteetset heli.

7°
Kalduvus

4 tolli
Puuteekraan

Teie kõige väärtuslikumad hetked - kaunilt jäädvustatud

Laadige üles perefotosid ja muutke oma S10 isiklikuks digitaalseks albumiks, mis on alati valmis oma lemmikmälestuste esitlemiseks. S10 on oma elegantse ja moodsa disainiga ideaalne täiendus igale kodu interjöörile, lisades ruumi stiilsust, hoides samal ajal oma mälestused alati käeulatuses.

Nautige iga vestlust rikkaliku heliga

S10 toob igapäevastesse hetkedesse rohkem rõõmu, ka kvaliteetse Bluetooth-kõlarina. Kuulake oma lemmiklaule rikkaliku ja tasakaalustatud heliga või nautige videokõnede ajal kristallselget helikvaliteeti.

Oluline teave

S10 kaamera toetab automaatset nutika jälgimist ainult inimeste puhul, kasutades tehisintellekti inimese kuju tuvastamise algoritmi.
Wi-Fi sagedusala tuleb seadme paigaldamisel valida. Kui see on valitud, ei saa seda enam teise sagedusribale muuta.
Amazon Alexa ja Google Assistant ei ole teatud keeltes ja riikides saadaval.
Kohalik mälukaart tuleb osta eraldi. Pilvemäluteenus on saadaval ainult teatud turgudel. Palun kontrollige enne ostu kättesaadavust.
Andmed põhinevad EZVIZi laboratoorsetel katsetulemustel standardtingimustes. Videokompressiooni tõhusus võib sõltuvalt tegevussagedusest, keerukusest ja muudest keskkonnateguritest erineda.
Tehnilised andmed

Mudel
CS-S10-R100-1M4WFK

Kaamera
Pildiandur: 4 mm@F1.6 Progressive Scan CMOS
Säriaeg: isereguleeriv lüliti
Objektiiv: 4 mm
Vaatamisnurk: 100° (diagonaal), 84° (horisontaalne), 46° (vertikaalne)
PT-nurk: 0-340° horisontaalselt, 37° vertikaalselt
Objektiivi kinnitus: M12
Päeval ja öösel: IR-filtri automaatne ümberlülitamine
DNR: 3D DNR
Privaatsus: manuaalne privaatsuse maskeerimine

Ekraan ja heli
Ekraan: 4-tolline puutetundlik ekraan (480 × 800)
Ekraani kaldenurk: 7° vertikaalselt
Helivastuvõtu: 2 mikrofoni massiivi
Kõlar: 3 W

Video
Maksimaalne resolutsioon: 2K+ (1504 × 2672)
Kaadrisagedus: ise kohanduv võrguülekande ajal
Videokompressioon: H.264 / H.265
Video bitikiirus: kohanduv

Juhtmevaba ülekanne
Standard: IEEE802.11a, 802.11b, 802.11g, 802.11n, 802.11ac, 802.11ax.
Sagedusvahemik:
2.4G: 2400~2483.5 MHz
5G: 5150 ~ 5350 MHz; 5470 ~ 5725 MHz.
Kanali ribalaius: toetab 2.4G 20 MHz, 5G 20/40/80 MHz.
Turvalisus: WPA/WPA2, WPA-PSK/WPA2-PSK
Edastuskiirus: 11b: 11M, 11g: 54M, 11n: MCS7, 11a: 54M, 11ac: MCS9, 11ax: MCS11.
Väljundvõimsus (EIRP):
2400~2483,5 MHz: ≤20 dBm (EIRP)
5150~5350 MHz: ≤23 dBm (EIRP)
5470~5725 MHz: ≤30 dBm (EIRP)
Antenni võimendus:
2,4G: 3,1 dBi
5G: 4,2 dBi

Omadused
Nutikas häire: PIR liikumisandur, AI inimese kuju tuvastamine, AI lemmiklooma tuvastamine, tugev müra tuvastamine
Wi-Fi sidumine: Bluetooth sidumine
Protokoll: EZVIZi pilvepõhine protokoll
Liideseprotokoll: EZVIZ Cloudi spetsiifiline protokoll

Liides
Mälu: toetab microSD-kaarti (max. 512 GB)
Toide: Type-C
Traadiga võrk: Puudub

Üldine
Töötingimused: -10°C kuni 40°C; õhuniiskus ≤95% (mittekondenseeruv).
Toiteallikas: DC 5V/2A
Energiakulu. 8 W
IR-piirkond: Max. 10 m
Mõõtmed: 75 × 75 × 146 mm
Pakendi mõõtmed: 160 × 98 × 172 mm
Netokaal: 403 g

Kaasas:
- S10 kaamera
- Toiteadapter
- Toitejuhe
- Regulatiivsed andmed × 2
- Kiirinstallatsiooni juhend
Sertifikaadid
CE / REACH / WEEE / RoHS

AJAX BulletCam (5 Mp/4 mm) (8EU) ASP valge

SKU: 367311707

€162,30 €207,00

AJAX DomeCam Mini (8 Mp/2,8 mm) (8EU) ASP valge

SKU: 367311717

€216,41 €276,00

AJAX DomeCam Mini (8 Mp/4 mm) (8EU) ASP must

SKU: 367311718

€216,41 €276,00

Ajax uksekell traadita video uksekell valge

SKU: 367313038

€282,38 €360,15

Uksekell

Videokell, millel on sisseehitatud tehisintellekt (AI), PIR-andur ja rakenduste kaudu juhtimine. Varustatud kahesuunalise häälsuhtlusega, liikumise tuvastamise ja objektide äratundmise funktsioonidega. DoorBelliga saavad kasutajad vaadata salvestatud videoid, jälgida otseülekannet ja suhelda seadme juures viibivate külastajatega.

DoorBell ühendub süsteemiga Wi-Fi kaudu ja seda saab ühendada hubiga varukommunikatsioonikanalina. Salvestatud videod saab säilitada samasse võrku ühendatud Ajax NVR-is või Ajax Cloud Storage’i arhiivis vastavalt tellimusele.

Osta DoorBell

Funktsionaalsed elemendid

Uksekell

Funktsionaalsed elemendid —
- DoorBell. Infrapunane (IR) valgustus — kasutatakse videolindistamiseks pimedas ja nõrgas valguses.
- Kaamera.
- Mikrofon.
- Ümbritseva valguse andur.
- Liikumisanduri objektiiv.
- Nupu ümber asuv ringikujuline LED-indikaator.
- Nupp DoorBell helistamiseks.
- SmartBracket paigaldusplaat — plaadi eemaldamiseks lükake seda allapoole.
- Aukud SmartBracketi kinnitamiseks pinnale või kiilukujulisele kinnitusklambrile.
- Perforeeritud paigaldusplaadi osa – aktiveerib tamperi, kui seadet üritatakse pinnalt lahti ühendada. Ärge seda ära rebige.
- Auk välise toitekaabli läbiviimiseks.
- Toitenupp.
- Sabotaažinupp.
- Klemmid välise toite ühendamiseks.
- QR-kood seadme ID-ga – kasutatakse seadme ruumi lisamiseks.
- Kõlar kahesuunalise häälsuhtluse jaoks.
- Kinnituskruvi – seadme kinnitamiseks SmartBracket-i paigaldusplaadile.
- Kiilukujulised kinnitusklambrid.

Kiilukujulised
- kinnitusklambrid. Kiilukujuline kinnitusklamber DoorBell-i pööramiseks 10° allapoole või ülespoole.
- Kiilukujuline kinnitusklamber DoorBell-i pööramiseks 25° paremale või vasakule.
- Augud kiilukujuliste kinnituste pinnale kinnitamiseks.
- Kinnituspunktid SmartBracketi kinnitamiseks kiilukujulistele kinnitustele kruvidega.
- Augud välise toitekaabli läbiviimiseks.
Tööpõhimõte DoorBell on varustatud suure mehaanilise nupuga, infrapunavalgustusega kaameraga, LED-indikaatoriga ning mikrofoniga ja kõlariga kahesuunalise suhtlemise jaoks. Seade võimaldab näha ja rääkida külastajaga, kes on helistamisnuppu vajutanud, ning jälgida olukorda sissepääsu juures.
DoorBell kasutab tehisintellekti (AI) toega kaamerat objektide tuvastamiseks. Algoritmid suudavad tuvastada liikuvad objektid ja eristada inimesi, loomi või sõidukeid.
Seade on varustatud nutika infrapunavalgustusega, mis tagab kõrgekvaliteedilised pildid isegi hämaras valguses. DoorBell reguleerib valgustuse intensiivsust automaatselt reaalajas, vältides ülevalgustust ja võimaldades selgelt näha nii lähedal kui ka kaugel asuvaid objekte.
Salvestatud videote säilitamiseks tuleb DoorBell ühendada Ajax NVR-iga või aktiveerida pilvearhiiv.
DoorBelli
- võimalused: suhelda külastajatega, kes on vajutanud DoorBelli nuppu;
- vaadata otseülekannet koos võimalusega pilti suurendada.
- Juurdepääs arhiividele salvestuste kronoloogia ja kalendri abil (saadaval, kui on ühendatud Ajax NVR või aktiveeritud pilvearhiiv).
- Liikumisandurite tsoonide konfigureerimine ja tundlikkuse taseme reguleerimine.
- Vaadake videoseina, mis ühendab kõigi ühendatud kaamerate pildid.
- Juurdepääs automaatikaseadmete juhtimisele otse videomängija menüüst.
- Luua videostsenaariume, mis saadavad Ajax-rakendusse lühikese videoklipi valitud kaamerast, kui turvaandur aktiveerub.
- Laadige vajalikud videolõigud alla nutitelefoni või arvutisse (saadaval, kui on ühendatud Ajax NVR või aktiveeritud pilvearhiiv).
Videolõikudel, mis on alla laaditud DoorBellist tarkvaraversiooniga 2.228 või uuemaga, on Ajax digitaalne allkiri, mis kinnitab video terviklikkust. Autentsust saab kontrollida Ajax Media Player tarkvara abil.
ONVIF-integratsioon: DoorBell tarkvaraversiooniga 2.377 või uuem toetab ONVIF-autentimist ja integratsiooni VMS-süsteemidega (nt Milestone, Genetec, Axxon, Digifort).
ONVIF-i saab konfigureerida:
- Ajax Security Systemi rakenduses (versioonist 3.25 või uuem).
- Ajax PRO: Tool for Engineers (versioonist 2.25 või uuem).
- Ajax PRO Desktop (versioonist 4.20 või uuem).
- Ajax Desktop (alates versioonist 4.21 või uuem).
Videostsenaariumid Ajax-süsteemis saab kasutada IP-kaameraid häirete kontrollimiseks. Videostsenaariumid võimaldavad seostada häireid vastavate videopiltidega objektil asuvatest kaameratest.
Kaameraid saab seadistada nii, et need reageeriksid ühe, mitme või kõigi ühendatud seadmete häiretele. Kui tuvastatakse liikuv objekt või kindlaksmääratud AI-klassifitseeritud objekt, võib süsteem automaatselt sireene aktiveerida.
Videosein Videoseina vahekaardil saab kasutaja:
- Vahetada kaamerate vahel.
- Otsida kaameraid nime järgi.
- Juhtida PTZ-kaameraid.
- Salvestada kohandatud paigutusi videovaatamiseks.
- Muuta videopiltide kuvamisjärjekorda.
- Luua slaidiesitlusi.
Privaatsusvööndid Süsteem võimaldab varjata kaadri osi (näiteks seifi või isiklikke esemeid). Privaatsusvööndis ei registreerita ega salvestata liikumist ega objekte.
Konfigureerimine Ajax-rakenduses:
- Avage vahekaart „Seadmed ”.
- Valige seade või NVR → „Kaamerad”.
- Avage „Seaded” → „Privaatsusvööndid
- ”. Määrake soovitud ala.

Privaatsusvööndid
- Puudutage ikooni ja naaske kaamera seadetesse.
- Kasutaja saab luua kuni neli privaatsusvööndit.
Tarkvara
uuendamine Kui DoorBellile on saadaval uus tarkvaraversioon, kuvatakse Ajax-rakenduste vahekaardil „Seadmed”
vastav
ikoon.
Administraator või PRO-kasutaja, kellel on juurdepääs süsteemi seadistustele, saab käivitada uuenduse seadme staatuse või seadistuste kaudu. Ekraanil kuvatavad juhised aitavad uuenduse edukalt lõpule viia.
Töö Ajax hubiga
Süsteem võimaldab konfigureerida varukommunikatsioonikanali, et seade jätkaks sündmuste ja häirete edastamist ka siis, kui Wi-Fi-võrk ei tööta või on katkenud.
Varukommunikatsioonikanal tagatakse, ühendades seadme hubiga, mis tagab ühenduse Jewelleri ja Wingsi raadio protokollide kaudu. Selles režiimis saab seade edastada häireid, sündmusi ja fotokinnitusi, kuid otseülekande voog ja arhiveeritud salvestised ei ole Wi-Fi-ühenduse katkemise ajal kättesaadavad.
DoorBell-i hubiga ühendamisel hõivab see ühe seadme pesa.
Ühilduvad hubid ja
võimendid Seadme tööks on vaja Ajax-hubi, millel on OS Malevich versioon 2.27 või uuem.
Jeweller ja Wings
andmeedastusprotokollid Jeweller ja Wings on traadita andmeedastusprotokollid, mis tagavad kiire ja usaldusväärse kahesuunalise side hubi ja seadmete vahel. DoorBell kasutab neid protokolle varukanalina sündmuste ja fotode edastamiseks.

Paigalduskoha valik

DoorBell on kõige parem paigaldada hoone sissepääsu juurde või valvata territooriumile. See võimaldab külastajatel helistada, kasutajatel aga külastajaid näha ja nendega suhelda, samuti jälgida olukorda sissepääsu juures.

Seade on mõeldud paigaldamiseks 1,2–1,5 m kõrgusele põrandast. See tuleb paigaldada tasasele, vertikaalsele pinnale. See tagab kindla kinnituse ja aitab vältida valehäireid.

Sõltuvalt paigalduskohast ja kõrgusest on võimalik kasutada kiilukujulisi kinnitusi, et seadme kaldenurka reguleerida. See on vajalik, et liikumisandur ja kaamera tagaksid õige katvuse.

DoorBelli paigalduskoha valimisel võtke arvesse järgmisi parameetreid:

Wi-Fi signaali tugevus.
Jeweller ja Wingsi signaali tugevus (kui seade on ühendatud jaoturiga).
Objektide või konstruktsioonide olemasolu, mis võivad takistada seadme nähtavust.

Süsteemi projekteerimist ja paigaldamist tohib teostada ainult sertifitseeritud spetsialistid.

Signaali tugevus

Signaali tugevus määratakse kindlaks saata jäänud või rikutud andmepakettide arvu põhjal kindla ajavahemiku jooksul.

Ajax-rakendustes, vahekaardil „Seadmed”:

Wi-Fi signaali tugevust näitab ikoon .
Ühenduse signaali tugevust hubiga näitab ikoon .

Signaali tasemed:

3 riba — suurepärane signaal.
2 riba — hea signaal.
1 riba — nõrk signaal, stabiilset tööd ei ole tagatud.
Hall ikoon — signaali pole.

Seadet ei tohi paigaldada:

Kohtades, kus temperatuur või niiskus ületab lubatud piire (võib seadet kahjustada).
Kohtades, kus objektid või ehitised takistavad kaamera vaatevälja.
Kohtades, kus Wi-Fi-signaal on nõrk või ebastabiilne.
Kohtades, kus Jewelleri või Wingsi signaal on nõrk või ebastabiilne (kui seade on ühendatud jaoturiga).
Otsese päikesevalguse käes (see võib põhjustada ülekuumenemist ja elektroonika rikkeid).

Paigaldamine

Enne DoorBelli paigaldamist veenduge, et olete valinud optimaalse asukoha, mis vastab käesoleva kasutusjuhendi nõuetele.

Välise toiteallika ühendamisel ja DoorBelli kasutamisel järgige elektriseadmete üldisi ohutusnõudeid ning elektritoite ohutust käsitlevaid õigusakte.

DoorBell on varustatud klemmidega välise toiteallika ühendamiseks:

12–24 V⎓
16–24 V~, 50/60 Hz

Toitmise parameetrid

Parameeter	12 V⎓	24 V⎓	16 V~	24 V~
Juhtmeta kõneühendus
Minimaalne vool, A	1	0,5	0,6	0,4
Minimaalne võimsus, W või VA	12	12	10	10
Kaabli maksimaalne takistus, Ω	3	5	3	5
Kaabli maksimaalne pikkus (2 juhet, 22 AWG), m	57	94	57	94
Kaabli maksimaalne pikkus (2 juhet, 20 AWG), m	90	150	90	150
Kaabli maksimaalne pikkus (2 juhet, 18 AWG), m	143	239	143	239
Juhtmega ühendus
Minimaalne vool, A	3	3	0,6	0,4
Minimaalne võimsus, W või VA	36	72	10	10
Kaabli maksimaalne takistus, Ω	1	3	1	3
Kaabli maksimaalne pikkus (2 juhet, 22 AWG), m	19	57	19	57
Kaabli maksimaalne pikkus (2 juhet, 20 AWG), m	30	90	30	90
Kaabli maksimaalne pikkus (2 juhet, 18 AWG), m	48	143	48	143

Komplektis on kaasas BellKit, mis võimaldab DoorBelli ühendada ruumides asuvate mehaaniliste või digitaalsete juhtmehelistitega.

Soovitame kasutada sobivat kiilukujulist kinnitust, et reguleerida kaamera vaatenurka. Komplektis on kaks kinnitust:

esimene võimaldab pöörata DoorBelli 10° üles või alla,
teine — 25° paremale või vasakule.

Paigaldamise juhised:

Ühendage välise toiteallika kaabel vooluvõrgust lahti.
Eemaldage seadmelt SmartBracket-kinnituspaneel: keerake kõigepealt kinnituskruvi lahti ja lükake paneel allapoole.
Vajaduse korral kinnitage sobiv kiilukujuline kinnitusklamber SmartBracketile ja kinnitage see komplektis olevate kruvidega. Kasutage kõiki kinnituspunkte.
Juhige toitekaabel läbi SmartBracket-paneeli.
Ajutiseks kinnitamiseks kasutage kahepoolset kleeplinti või muid ajutisi kinnitusvahendeid.

Tähtis! Kahepoolne kleeplint on mõeldud ainult ajutiseks paigaldamiseks. Seade võib pinnalt igal hetkel lahti tulla. Sellisel juhul ei aktiveeru tamper, kui seade eemaldatakse.

Ühendage juhtmed klemmidesse ja kinnitage need kindlalt. Usaldusväärse ühenduse tagamiseks kasutage komplektis olevaid juhtmeid koos U-kujuliste klemmidega.

Paigaldamise lõpetamine

Lülitage sisse väline toiteallikas.
Ühendage DoorBell süsteemiga.
Paigaldage seade SmartBracket-kinnitusplaadile.
Kontrollige seadme tööd ja kaamera vaatenurki.
Kui kaamera nurk on õige ja seade töötab ettenähtud viisil, eemaldage seade SmartBracketist.
Kinnitage SmartBracket-paneel või kiilukujuline kinnituspaneel pinnale komplektis olevate kruvidega. Kasutage kõiki kinnituspunkte.

Tähtis! Kui kasutate muid kinnitusvahendeid, veenduge, et need ei kahjustaks ega moonutaks paneeli ega kiilukujulist kinnitust.

Paigaldage seade SmartBracket-kinnitusplaadile.
Pingutage seadme korpuse allosas asuv kinnituskruvi. See tagab kindlama kinnituse ja kaitseb seadet juhusliku lahtimonteerimise eest.

Ühendamine juhtme abil

DoorBelli ühendamiseks juhtmega helisignaaliga tuleb BellKit paigaldada vastavalt allpool esitatud elektripaigaldusskeemile.

Juhtmega kõne ühendamine BellKiti abil

Kui ühendada DoorBell BellKiti abil juhtmevaba uksekellaga, on vaja võimsamat toiteallikat, et tagada seadme stabiilne töö.

Soovitatavad toiteplokid:

DC: 12–24 V, 3 A või rohkem.
Vahelduvvool: 16–24 V, 10 VA või rohkem.

Allpool on toodud elektripaigaldusskeemid DoorBelli ühendamiseks konkreetsete mudelite või tüüpide helisignaalidega.

Juhtmega ühendus Ajax-rakenduses

Kui DoorBell ja BellKit on ühendatud juhtmevaba uksekellaga, tuleb uksekella ühendus Ajax-rakenduses seadistada.

Enne seadistamist veenduge, et DoorBell on süsteemiga ühendatud.

Seadistamiseks:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “. Kui see on ühendatud võrguvideoregistraatoriga (NVR), avage jaotis „Kaamerad“.
Puuduta hammasratta ikooni kaks korda, et avada seaded.
Avage jaotis „Chime settings“.
Parameetris „Chime type“ valige „Mechanical chime“ või „Digital chime“, vastavalt ühendatud helisignaali tüübile.
Vajaduse korral kohandage hoiatuse kestust.
Puuduta nuppu „Salvesta“, et seaded jõustuksid.

Süsteemiga ühendamine

Enne lisamist:

Paigaldage Ajax-rakendus.
Logige oma kontole sisse või looge uus konto.
Valige ruum (Space) või looge uus.
Lisage vähemalt üks virtuaalne ruum.
Veenduge, et süsteem on deaktiveeritud.

Seadet saab ruumi lisada ainult PRO-kasutaja või administraator, kellel on konfigureerimisõigused.

DoorBelli ruumi lisamine

Enne ühendamist veenduge, et:

DoorBelli paigalduskohas on Wi-Fi-signaal.
Välisvõimsusallikas on ühendatud.
Te asute DoorBelli lähedal ja teil on kaasas nutitelefon, millele on installitud Ajax-rakendus.
Teil on Wi-Fi-võrgu parool.

DoorBell töötab ainult 2,4 GHz Wi-Fi-võrkudes.

Ühendamise juhised:

Avage Ajax-rakendus ja valige ruum.
Minge vahekaardile „Seadmed ” ja puudutage valikut „Seadme lisamine”.
Skannige QR-kood või sisestage seadme ID käsitsi (see asub seadme korpusel ja pakendil).
Andke seadmele nimi.
Valige virtuaalne ruum ja turvarühm (kui rühmarežiim on aktiveeritud). Puudutage nuppu „Seade lisamine”.
Vajutage toitenuppu, et DoorBell sisse lülitada. Kui märgutuli vilgub siniselt, puudutage nuppu „Järgmine”.
- Kui seade pole varem kunagi Wi-Fi-ga ühendatud olnud, aktiveerib see juurdepääsupunkti (AP) režiimi ja nutitelefon palub teil AP-ga ühenduda. Puudutage nuppu „Ühenda”.
- Kui seade on varem olnud ühendatud Wi-Fi-võrguga, ühendub see automaatselt võrguga ja te näete reaalajas pilti.
Valige sobiv Wi-Fi-võrk ja sisestage parool. Oodake, kuni DoorBell ühendub.
Puuduta nuppu „Lõpeta”, et seade lisada.

DoorBell ilmub Ajax-rakenduse seadmete nimekirja.

Seadet saab lisada ainult ühte ruumi. Uude ruumi lisamiseks tuleb see esmalt vanast ruumist käsitsi eemaldada.

Ajax NVR-iga ühendamine

Kui DoorBell on ruumiga juba ühendatud, saab selle ühendada Ajax NVR-iga.

Sammud:

Avage vahekaart „Seadmed”.
Valige NVR ja puudutage valikut „Kaamerad”.
Puudutage val ikut „Lisa kaamera” ja oodake, kuni võrk on skannitud.
Valige nimekirjast DoorBell.
Määrake nimi, valige ruum ja rühm.
Puudutage nuppu „Lõpeta “ ja pärast lisamist — „Sulge“.

Ajax-keskusega ühendamine

DoorBell'i saab kasutada ka varukanalina suhtlemiseks jaoturiga, kasutades Jeweller- ja Wings-protokolle.

Sammud:

Avage vahekaart „Seadmed”.
Valige „DoorBell“. Kui NVR on ühendatud, avage jaotis „Kaamerad“.
Puuduta kaks korda hammasratta ikooni, et avada seaded.
Avage jaotis „Ühendus”.
Valige varuraadio kanal.
Puudutage nuppu „Seadistamine“ ja valige lisatud jaotur.
Puudutage nuppu „Ühenda”.

Pärast ühendamist on soovitatav käivitada Jewelleri ja Wingsi signaalitugevuse testid.

Ikoonid Ajax-rakenduses

Ajax-rakenduses näitavad ikoonid DoorBelli erinevaid töörežiime. Neid saab vaadata vahekaardil „Seadmed”.

Lisateenused on aktiveeritud vastavalt abonemendile.
Wi-Fi signaali tugevus. Näitab signaali tugevust Wi-Fi-kanali kaudu. Soovitatav väärtus – 2–3 tulba.
Wi-Fi-signaali pole.
Varukanali signaali tugevus. Näitab signaali tugevust jaoturi ja seadme vahel. Soovitatav väärtus – 2–3 tulba.
Ühendus Jewelleriga on katkenud.
Seadme aku laetuse tase.
Aku laetuse tase on madal.
Seadme aku viga.
Seadme aku temperatuur on normist kõrvalekalduv.
Öörežiim.
Seadme videopildile ei ole juurdepääsu.
Seade töötab raadiosignaali võimendaja kaudu.
Saadaval on tarkvarauuendus. Avage seadme olekud või seaded, et vaadata kirjeldust ja käivitada uuendus.
Tarkvara paigaldamine ebaõnnestus.
ONVIF-ühendus on aktiveeritud.

DoorBell’i seisundid (States)

DoorBell’i olekud sisaldavad teavet seadme ja selle tööpõhimõtete kohta. Neid saab vaadata Ajax’i rakenduses:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “.

Parameeter	Tähendus
Lisateenused	Saadaval ainult Ajax PRO rakendustes. Näitab tellimuses aktiveeritud teenuseid ja ettevõtte kontaktandmeid.
Viga	Ava seadme vigade nimekiri (näidatakse ainult juhul, kui on tuvastatud viga).
Tarkvara uuendus	Uus versioon on saadaval / Allalaadimine / Paigaldamine / Uuendamine ebaõnnestus.
Wi-Fi signaali tugevus	Wi-Fi-kanali signaal. Soovitatav väärtus – 2–3 tulba.
Ühendus (Wi-Fi)	Online – seade on võrguga ühendatud; Offline – ühendust pole.
Ühendus NVR-iga	Online – seade on ühendatud NVR-iga; Offline – ühendust pole.
Jewelleri signaali tugevus	Signaal seadme ja jaoturi või võimendi vahel (soovituslik tase 2–3 tulba).
Ühendus Jewelleri kaudu	Online – seade on ühendatud; Offline – ühendust pole.
Wingsi signaali tugevus	Signaal seadme ja jaoturi või võimendi vahel (soovituslik tase 2–3 tulba).
Ühendus Wingsi kaudu	Online – seade on ühendatud; Offline – ühendust pole.
Ühendus raadiosignaali võimendiga	Online – seade on ühendatud; Offline – ühendust pole.
Hoidmiskoht	Näitab lisatud andmesalvestusressursse: pilv või NVR-i kõvaketas.
Pilve arhiiv	Not activated — pole aktiveeritud; Activated — aktiveeritud.
Välisvõimsusallikas	Connected — ühendatud; Disconnected — pole ühendatud.
Aku laetuse tase	OK / Madal / Viga / Temperatuur väljaspool normi.
Kaan (tamper)	Avatud — seade on eemaldatud või rikkis; Suletud — normaalne seisund.
Eraldusvõime	Kaamera praegune eraldusvõime seade.
Kaadrisagedus	Praegune video FPS.
Bitide edastuskiirus	Praegune andmeedastuskiirus.
Videokoodek	Praegune koodek (H.264).
Liikumise tuvastamine (pildi analüüs)	Sisse / Välja / Kaameraanduri rike.
Objektide tuvastamine	Inimene / Lemmikloom / Sõiduk / Väljas.
Liikumise tuvastamine PIR-anduriga	Sisse / Välja.
ONVIF-i integreerimine	Näitab ONVIF-ühenduse staatust (nähtav, kui see on aktiveeritud).
Vaatamisload	Näitab videole juurdepääsu omavate kasutajate arvu.
Lahtiolekuajad	Aeg viimasest taaskäivitamisest.
Tarkvara	Seadme tarkvara versioon.
Seadme ID	Seadme identifikaator (leitud ka QR-koodilt ja pakendilt).
Seadme nr.	Seadme number (edastatakse CMS-ile õnnetuse või sündmuse korral).

DoorBell’i seaded (Settings)

DoorBell’i seadete muutmiseks Ajax-rakenduses:

Avage vahekaart „Seadmed”.
Valige nimekirjast „DoorBell “.
Avage „Seaded”.
Määrake vajalikud parameetrid.
Vajutage nuppu „Tagasi”, et uued seaded salvestada.

Seade	Tähendus
Nimetus	Seadme nimi (näidatakse nimekirjas, SMS-ides ja teavitustes). Kuni 24 ladina tähte või 12 kirillitsa tähte.
Tuba	DoorBelliga seotud virtuaalruumi valik.
Lülita öörežiim sisse	Kui süsteem lülitub öörežiimile, pannakse seade automaatselt kaitse alla.
Salvestamise eelistused	Salvestusrežiim iga salvestusseadme jaoks: Sündmuse/stsenaariumi järgi, Pidevalt, Mitte kunagi. Salvestamine aktiveerimisrežiimis: Aktiveeritud / Alati.
Teated kaameraanduritelt	Ava menüü, kus on teavituste seaded.
Avastamine	Ava menüü, kus on tuvastamise seaded.
Videovoog	Ava menüü, kus on videovoo seaded.
Pilt	Ava menüü, kus on pildi kvaliteedi seaded.
Heli	Heli seaded: salvestamine/taasesitus heliga, koodek, bitikiirus, diskreetimissagedus, mikrofoni tundlikkus, kõlar kahepoolseks suhtluseks.
Privaatsusvööndid	Võimaldab määrata alasid, kus videot ei kuvata (need on varjatud musta alaga).
Tarkvara uuendus	Võimaldab seadme tarkvara uuendamist, kui uus versioon on saadaval.
Ühendus	Ava ühenduse seaded: Wi-Fi või varuraadiokanal (Jeweller, Wings).
Kella seaded	Valik: mehaaniline / digitaalne helisignaal või kasutamine sireeni kaudu.
Arhiiv	Maksimaalne säilitamisaeg (1–360 päeva või piiramatu). Võimaldab pilvearhiivi vormindada.
Teenindus	Ava teenuse seaded.
Jewelleri signaali tugevuse test	Testrežiim signaali tugevuse määramiseks jaoturiga/võimendiga (saadaval ainult juhul, kui jaotur on ühendatud).
Wingsi signaalitugevuse test	Testrežiim, et määrata kindlaks fotoseadme signaali tugevus jaoturiga/võimendiga.
Teata probleemist	Võimaldab probleemi kirjeldada ja saata teate tugiteenistusele.
Järelevalve	Saadaval ainult PRO-rakendustes: CMS-tsooni number; või sündmuse edastamine CMS-ile.
Kasutusjuhend	Ava rakenduses DoorBell’i kasutusjuhend.
NVR-ist lahti ühendada	Ühendage seade NVR-ist lahti (kui see on ühendatud).
Seadme kustutamine	Kustutab kõik seadistused ja lahtiühendab seadme süsteemist, NVR-ist ja jaoturist.

Teated kaameraanduritelt

Seade	Tähendus
Teatada, kui on kindlaks määratud	Valik, mille puhul saata teateid ja aktiveerida sireene: inimene, loom, sõiduk, mis tahes liikumine (pildianalüüs või PIR).
Kinnitada PIR-anduriga	Teade saadetakse ainult siis, kui objekti tuvastavad nii kaamera kui ka PIR-andur.
Millal teatada	Ainult turvarežiimis või alati.
Sarnaste sündmuste vahemik	30 s – 8 h (vaikimisi väärtus 3 min).
Objekti tuvastamise aeg	Aeg, mille jooksul objekt peab olema vaateväljas, et saata teade: kohe või 2–5 s (vaikimisi — 2 s).

Avastamise seaded

Seade	Tähendus
Liikumise tuvastamine PIR-anduriga	Kasutab sisseehitatud PIR-andurit liikumise tuvastamiseks.
PIR-anduri tundlikkus	Madal — võimalikud häired; Normaalne — vaikimisi; Kõrge — takistusi pole, tundlik igasuguse liikumise suhtes.
Liikumise kindlaksmääramine kaadrianalüüsi abil	Aktiveerib kaamera sisseehitatud tarkvara liikumisanduri.
Liikumise tuvastamise seaded	Tsoonid, tundlikkus, objekti hõivatud pindala suurus.
Objektide tuvastamine	Aktiveerib inimeste, loomade ja sõidukite tuvastamise.
Objektide tuvastamise seaded	Tsoonid, tundlikkus, iga objekti jaoks eraldi täpsus.

Videovoogu seaded

Peavool (Mainstream)

Koodek: H.264
Eraldusvõime: 1024 × 576, 1920 × 1080, 2304 × 1296, 2560 × 1440, 2688 × 1520
Kaadrisagedus: 3–25 FPS
Bitikiiruse tüüp: VBR või CBR
Bitikiirus: seadistatav kb/s
GOP pikkus: 1–250
Kvaliteet: 0–100

Alavool (Substream)

Koodek: H.264
Eraldusvõime: 720 × 480, 720 × 576, 1024 × 576
Kaadrisagedus: 3–25 FPS
Bitikiiruse tüüp: VBR või CBR
GOP pikkus: 1–250
Kvaliteet: 0–100

Pildi seaded

Heledus, kontrast, teravus, värvi küllastus
WDR (laia dünaamikaga): sisse/välja lülitada
Päevane/öine režiim (IR-filter): Päevane / Öine / Automaatne
Üleminekukünnis: varahommik/hilisõhtu, keskmine, hiline hommik/varane öö
IR-valgustus: Automaatne / Käsitsi / Väljas
IR-kiirguse intensiivsus: reguleeritav käsitsi režiimis

Teenuse seaded

Seade	Tähendus
Ajavöönd	Kasutaja määratud ajavöönd.
Liikumisel süttiv LED-indikaator	LED vilgub, kui PIR-andur tuvastab liikumise.
Heli, kui nuppu vajutada	Seade annab helisignaali, kui nuppu vajutatakse.
ONVIF-ühendus	Seadistamine integreerimiseks kolmandate osapoolte VMS-iga.
Serveri ühendus (viivitus)	30–600 s viivitus, et vältida ekslikke sündmusi seoses serveri väljalülitumisega.
Pilve küsitluse intervall	30–300 s. Lühem intervall — ühenduse katkemise kiirem tuvastamine.
Teatada ilma sireenita	Hoiatus serveriga ühenduse katkemise kohta tavalise helisignaaliga, mitte sireeniga.

Näidustus

Sündmus	Näidustus	Märkus
Seadme sisselülitamine.	LED süttib roheliseks umbes 2,5 sekundiks.	—
Seade käivitub.	LED süttib oranžina kaarekujulises režiimis.	Indikaator jääb põlema, kuni seade on täielikult käivitatud.
Seade töötab juurdepääsupunkti (AP) režiimis.	LED süttib valge kaarekujulise režiimis, kuni AP on aktiveeritud, seejärel vilgub pidevalt siniselt.	Indikaator põleb seni, kuni seade ühendub Wi-Fi-ga.
Ühendus Ajax Cloudiga õnnestus.	LED süttib roheliseks umbes 3,5 sekundiks.	—
Ühendus Ajax Cloudiga ebaõnnestus.	LED süttib punaseks umbes 1 sekundi ajaks.	Näidik on kättesaadav ainult seadme paigaldamise ajal.
Seadme väljalülitamine.	LED süttib punaseks umbes 3 sekundiks, seejärel vilgub punaselt kaarjas režiimis, kuni seade lülitub välja, ja seejärel vilgub punaselt kolm korda kiiresti.	—
Uksekella nupu vajutamine.	LED süttib valge kaarekujulise režiimis 30 sekundiks või kuni kasutaja rakenduses vastab.	—
Kaksuunaline häälside toimub.	LED põleb pidevalt valge valgusega 50% heledusega.	—
PIR-andur tuvastab liikumise.	LED süttib valge valgusega umbes 2,5 sekundiks 50% heledusega.	—
Sabotaaži häire/taastamine, kui süsteem on deaktiveeritud.	LED süttib roheliseks umbes 1,5 sekundiks.	—
Sabotaaži häire, kui süsteem on aktiveeritud.	LED vilgub pidevalt punaselt.	Indikaator jääb põlema, kuni süsteem lülitatakse välja.
Seadme uue tarkvara allalaadimine.	LED süttib kaks korda roheliselt ja kustub iga 3 sekundi järel.	—
Seadme tarkvara uuendatakse.	LED põleb pidevalt roheliselt.	Indikaator jääb põlema, kuni värskendamine on lõppenud.
Seade taastatakse tehase algseadistustele.	LED vilgub lillana iga 1,5 sekundi järel.	—

Häired

Kui seade tuvastab tööhäire, ilmub Ajax-rakenduses seadme ikooni ülemisse vasakusse nurka loendur.
Kõiki häireid saab vaadata jaotises „Seadme seisundid“ (Device states).
Väljad, milles on tuvastatud vigu, on märgitud punasega.

Häired

Häirete teated kuvatakse järgmistel juhtudel:

Seade on kaotanud ühenduse serveriga.
Seadme temperatuur on lubatud piiridest väljaspool.
Seadme kaas on avatud (tamper on aktiveeritud).
Puudub ühendus keskseadmega või raadiosignaali korduva kaudu Jewelleri kaudu (võimalik, kui seade on keskseadmega paaris).
Puudub ühendus keskseadmega või raadiosignaali korduva kaudu Wingsi kaudu (võimalik, kui seade on keskseadmega paaris).
Seadme aku on tühi.

Hooldus

Kontrollige seadme töötamist regulaarselt.
Kui märkate pildi kvaliteedi halvenemist (udusus, tumenemine), kontrollige, kas kaamera pole määrdunud.
Puhastage korpus tolmust, ämblikuvõrkudest ja muudest mustusest, kasutades pehmet, kuiva lappi.
Keelatud on kasutada vahendeid, mis sisaldavad alkoholi, atsetooni, bensiini või muid aktiivseid lahusteid.
Puhastage objektiivi eriti hoolikalt, sest kriimustused võivad põhjustada halba pildikvaliteeti ja kaamera rikkeid.

Garantii

Tootja: SIA „Ajax Systems Manufacturing“
Garantiiaeg: 2 aastat alates ostukuupäevast.
Kui seade ei tööta korralikult, tuleb esmalt võtta ühendust tugiteenistusega – enamik tehnilisi probleeme lahendatakse kaugjuhtimise teel.

Reolink E321 3MP WiFi PT siseruumikaamera, 355°, 12 m IR, valge

SKU: 484472

€27,49 €34,62

Kirjeldus

Reolink E-seeria E321 on kompaktne 3 MP WiFi-videovalvekaamera siseruumidesse, millel on pööratav PT-mehhanism, nutikas objektide tuvastamine ja automaatne jälgimine.

Kaamera salvestab videot eraldusvõimega 2304 × 1296, võimaldades selgelt jälgida eluruume, laste tuba, kontorit või muid siseruume.

Horisontaalne pööramine kuni 355° ja vertikaalne kallutamine kuni 50° võimaldab hõlmata vaateväljaga peaaegu kogu ruumi ja vähendab pimedate alade arvu.

Tark tuvastamissüsteem suudab ära tunda inimesi, lemmikloomi, liikumist ja lapse nutmist. Automaatne jälgimisfunktsioon võimaldab kaameral liikuvat objekti jälgida.

8 sisseehitatud infrapuna-LED-i tagavad öise nähtavuse kuni 12 m kaugusele, võimaldades kaamerat kasutada ka täielikus pimeduses.

Sisseehitatud mikrofon ja kõlar tagavad kahesuunalise heliside, mistõttu on Reolink-rakenduse abil võimalik mitte ainult näha ja kuulda, mis ruumis toimub, vaid ka seal viibivate inimestega vestelda.

Salvestusi on võimalik talletada kuni 512 GB mahutavusega microSD-mälukaardile. Kaamera toetab ka Reolink NVR-i ja Reolink Home Hub-i süsteeme.

E321-i saab asetada lauale või riiulile, samuti paigaldada lakke. Kaamera toetab Reolink-rakendust, Windows-i ja macOS-i tarkvara, samuti Google Assistantit ja Amazon Alexat.

Toote omadused

3 MP Super HD eraldusvõime

Video eraldusvõime: 2304 × 1296

355° horisontaalne pööre

50° vertikaalne kaldenurk

Objektide automaatne jälgimine

Inimeste tuvastamine

Lemmikloomade tuvastamine

Liikumise kindlaksmääramine

Lapse nutmise tuvastamine

Infrapuna-öövaatlusulatus kuni 12 m

8 IR-LED-i

Kahepoolne heli

Sisseehitatud mikrofon ja kõlar

microSD-mälukaartide tugi kuni 512 GB

Võimalus salvestada ööpäevaringselt

Salvestamine liikumise tuvastamise järel

Kavandatud salvestamine

Privaatsusrežiim

Aeg-luup-funktsioon

2,4 GHz WiFi

Bluetooth-tugi

Google Assistant'i tugi

Amazon Alexa tugi

Paigaldamine lauale, seinale või lakke

Spetsifikatsioon

Tootja: Reolink

Seeria: E-seeria

Mudel: E321

ACC Distributioni kood: 484472

Tootja kood: WCE1PT2K04

EAN: 6976930229894

Näide: WiFi-põhine IP-videovalvekaamera

Kasutamiseks mõeldud: siseruumides

Pildisensor: 1/3″ CMOS

Eraldusvõime: 3 MP

Video maksimaalne eraldusvõime: 2304 × 1296 pikselit

Objektiiv: 4 mm, F2.0

IR Cut-filter: jah, automaatne

Horisontaalne vaatenurk: 77°

Vertikaalne vaatenurk: 41°

Horisontaalne pöördeulatus: 355°

Vertikaalne kaldenurk: 50°

Öine nähtavus: infrapuna

Öine nähtavuskaugus: kuni 12 m

IR-LED-ide arv: 8

Videokompressioon: H.264

Kaadrisagedus: kuni 20 kaadrit sekundis

Heli: kahesuunaline

Mikrofon: sisseehitatud

Kõlar: sisseehitatud

Tark tuvastamine: inimesed, lemmikloomad, liikumine, lapse nutt

Automaatne jälgimine: jah

Mälukaardi pesa: microSD

MicroSD-kaardi maksimaalne mahutavus: 512 GB

Salvestusrežiimid: liikumise järgi, ajakava järgi, pidev salvestamine 24/7

WiFi-standardid: IEEE 802.11ax/b/g/n

WiFi sagedus: 2,4 GHz

WiFi-turvalisus: WPA/WPA2/WPA3

Bluetooth: jah

Võrguprotokollid: SSL, TCP/IP, UDP, IPv4, UPnP, SMTP, NTP, DHCP, DNS, DDNS, P2P

Kasutajate maksimaalne arv: 20

Samaaegsed videovoogud: kuni 12

Google Assistant: jah

Amazon Alexa: jah

Privaatsusrežiim: jah

Aeg-luup: jah

Toitepesa: USB Type-C

Töötemperatuur: -10 °C kuni +55 °C

Töökeskkond: 20–85 %

Läbimõõt: 73 mm

Kõrgus: 114 mm

Kaal: 167 g

Värv: valge

Garantii: 24 kuud

4K IK10 vandaalikindel; Wi-Fi 6 turvakaamera 5-kordse optilise zoomiga; 4K 8MP Ultra HD; 2,4/5 GHz Dual-Band WiF; IP67

SKU: 427363

€150,49 €187,99

IK10 vandaalikindlus

See kaamera on ehitatud vandaalikindla IK10 korpusega ja on piisavalt vastupidav, et vastu pidada tugevatele löökidele ja tahtlikele kahjustustele igas olukorras.

Hüpe uude ajastusse Wi-Fi 6 tehnoloogia abil

Nautige sujuvat ja viivituseta 4K otseülekannet, mida toetab järgmise põlvkonna Wi-Fi 6 tehnoloogia. Kiirete kiiruste ja katkematu ühenduvuse abil viige oma kodu turvalisus uuele tasemele ilma igasuguste piiranguteta.

4K-värvifilmid pärast pimedat,

Pimestuseta

Võimsate projektoritega varustatud W437 pakub realistlikku täisvärvilist filmimaterjali ilma pimestuseta, isegi öösel. Saadaval on ka mustvalge öövaatlus, mida toetavad infrapuna valgusdioodid.

Päevanägemine Mustvalge nägemine Värviline öönägemine

Kaugete objektide lähedale jõudmine

5-kordse optilise suumiga jäädvustab raskesti nähtavaid detaile isegi eemalt, ilma et pildikvaliteet kannataks, nii et teie tähelepanelikule silmale ei jää midagi kahe silma vahele.

Nutikad hoiatused ilma tellimuseta

Inimese/auto/looma tuvastamine

Topelthoiatus

Kui kaamera tuvastab kahtlase sündmuse, käivitab see ka võimsad kohtvalgustuslambid ja valju pardasireeni, et sissetungijad eemale peletada. Saate neid ka käsitsi juhtida Reolinki rakenduse/kliendi kaudu.

Kahesuunaline heli

Veel üks samm kogu maja katvuse nautimiseks

Integreerige see kaamera Reolink Wi-Fi 6 NVR&nbspvõi turvasüsteemiga ja avage kodu turvalisuse ühenduvuse uus mõõde kuni 12 kanaliga 4K UHD-kaameratega. Tänu suuremale tõhususele ja väiksematele häiretele pakub see Wi-Fi 6 tehnoloogia rohkem ribalaiust rohkematele seadmetele, tagades, et iga sentimeeter teie ruumist on hõlpsasti kaetud.

12-kanaliline

Wi-Fi NVR

Kogu maja

Katvus

Kuni 16TB

Salvestusruumi mahutavus

Jääb kindlalt püsima kõikides vandaalirikastes piirkondades

IK10 vandaalikindla korpusega kaamera säilitab oma vastupidavuse ja pakub vankumatut kaitset igas keerulises keskkonnas.

Garaaž

Koridor

1

Vastupidav mis tahes karmide ilmastikuolude korral

See IP67 ilmastikukindlusega kaamera on ehitatud nii, et see peab vastu ilmastikule, pakkudes usaldusväärset tööd nii vihma kui ka päikese käes.

IP67 ilmastikukindel

Metallist alumiiniumist korpus

Paindlikud salvestusvõimalused

Nautige isikupärastatud salvestusvõimaluste mugavust 24/7, liikumisaktiivse ja plaanipärase salvestusega. Saate valida, kuhu oma väärtuslikku materjali salvestada - valige microSD-kaart, integreerige see sujuvalt oma Reolink NVRiga või salvestage see turvaliselt FTP-serverisse.

microSD-kaart

Reolink NVR

microSD-kaart

W437 võimaldab teil muretult salvestada, kasutades microSD-kaardi pesa, mis toetab kuni 256 GB mälu. Seega saate salvestusi turvaliselt lokaalselt salvestada ja öelda hüvasti murega, et ruum on otsas.

36,4 tundi64 GB

72,8 tundi128 GB

145,6 tundi256 GB

Kaugjuurdepääs, igal ajal ja igal pool

Reaalajas hoiatused

Lihtne otseülekanne

Nutikas taasesitus ja aeglustus

Vaevata vaatate taasesitusvideod sündmuse tüübi ja ajajoonte kaupa ning jäädvustate minutite jooksul tundide, päevade või isegi nädalate pikkust materjali time-lapse'i abil.

Kohandatavad liikumisvööndid

Töö Alexaga

Juhtige oma kaameraid, ilma käedeta

Nii lihtsalt kui öelda "Hei Google, näita mulle tagahoovi", saate kontrollida, mis toimub teie Google Nest Hubis või Chromecast telerites.

IP-kaamera Ajax TurretCam HL 5 MP, 2,8 mm objektiiv, must

SKU: 367314029

€179,99 €199,99

Hikvision DS-2SE7C432MW-AEB(14F1)(P3) | TandemVu PTZ 4 MP | Hi-PoE / 24 V | 32× suum, ColorVu + IR 200 m, IP67

SKU: 327000607

€1.299,00

Ezviz DB2C komplekt koos uksekellaga Video uksekella komplekt Juhtmevaba FHD WiFi Valge

SKU: 303101736

€97,49 €134,00

AJAX IP-kaamera Ajax IndoorCam 4MP f4mm IR 8m IP20 Cube Black

SKU: 367313892

€196,00 €219,00

IndoorCam on Wi-Fi turvakaamera, millel on sisseehitatud tehisintellekt, PIR-sensor ja juhtimine Ajaxi rakenduste kaudu. Sellel on nutikas infrapuna (IR) taustavalgus, liikumise tuvastamine ja objektituvastus. Kaamera võimaldab kasutajatel vaadata arhiveeritud videoid ja vaadata otseülekandeid. See on mõeldud ainult siseruumides kasutamiseks.

IndoorCam on süsteemiga ühendatud Wi-Fi kaudu ja seda saab sidekanali varukanalina sidekeskusega siduda. Salvestatud videoid saab salvestada samasse võrku lisatud AjaxNVR või AjaxCloud Storage arhiivi vastavalt tellimusele.

Osta IndoorCam

Saadaval on ka teiste korpustega kaameraversioonid. Kõik Ajaxi kaamerad on saadaval siin.

Funktsionaalsed elemendid

LED-indikaator.
Kaamera objektiiv.
Mikrofon.
Liikumisanduri objektiiv.
Keskkonnavalgusandur.
Kõlar.
Toiteallika pesa.
Paaritamisnupp.
Hing.
Auk seadme kinnitamiseks kinnituspaneelile kinnituskruviga.
Pööratav kinnitus.
Pööratava kinnituspaneeli paigalduspaneel.
Aukud pöörleva kinnituse paigalduspaneeli kinnitamiseks pinnale.
QR-kood seadme ID-ga. Kasutatakse kaamera lisamiseks ruumi.

Tööpõhimõte

IndoorCamil on IR-valgustusega kaamera, LED-indikaator, samuti mikrofon ja kõlar. Seadet kasutatakse ruumides valitseva olukorra jälgimiseks ja videote salvestamiseks.

IndoorCam on IP-kaamera, mis kasutab objektide tuvastamiseks tehisintellekti (AI). Selle algoritmid suudavad tuvastada liikuvaid objekte ja eristada inimesi, loomi või sõidukeid.

Seadmel on nutikas infrapunavalgustus, mis tagab kvaliteetsete piltide jäädvustamise ka vähese valguse tingimustes. IndoorCam kohandab valgustuse intensiivsust automaatselt reaalajas, et vältida ülevalgustamist, võimaldades hämaras oludes kaamerast kas kaugel või liiga lähedal asuvate objektide selget nähtavust.

Salvestatud videote salvestamiseks tuleb IndoorCam lisada Ajax NVR-i või aktiveerida pilvearhiiv.

IndoorCam võimaldab teil:

Vaadata videot reaalajas koos võimalusega suurendada seda lähemalt.
Juurdepääs arhiveeritud videotele, navigeerides neis salvestuse kronoloogia ja kalendri alusel (see funktsioon on saadaval, kui seade on ühendatud Ajax NVRiga või kui pilvearhiiv on aktiveeritud).
Konfigureerige liikumise tuvastamise tsoonid ja reguleerige tundlikkuse taset.
Vaadake videoseina, mis ühendab kõigi ühendatud kaamerate pildid.
Kiire juurdepääs automaatikaseadmete juhtimisele kaamerate videomängija menüüst.
Looge videostsenaariume , mis saadavad turvadetektori käivitumisel valitud kaamerast lühivideo Ajax-rakendusse.
Laadige arhiivi vajalikud videosalvestuste segmendid nutitelefonidesse või arvutitesse (see funktsioon on saadaval, kui seade on ühendatud Ajax NVRiga või kui pilvearhiiv on aktiveeritud).

IndoorCam'ist allalaaditud videosalvestussegmendid, millel onpüsivara 2.279 ja uuemad, on varustatud Ajaxidigitaalallkirjaga , mis kontrollib eksporditud video terviklikkust. Allalaaditud videosalvestiste autentsuse kontrollimiseks kasutage Ajaxmeediamängija tarkvara.

Lisateave Ajaxi meediamängija kohta

Kuidas laadida Ajaxi rakenduste arhiivist videoid alla?

Kuidas konfigureerida ajutine kaamera videote juurdepääs
Kuidas konfigureerida ühendus ONVIFi kaudu, et integreerida seade videohaldussüsteemidega (VMS), näiteks Milestone, Genetec, Axxon ja Digifort.
ONVIF-autoriseerimist toetab IndoorCam püsivara versiooniga 2.377 või uuem.

Administraator või PRO, kellel on süsteemi konfigureerimise õigused, saab luua ühenduse ONVIFi kaudu sisse:
- Ajax Security System koos rakenduse versiooniga 3.25 või uuemaga.
- Ajax PRO: Tool for Engineers koos rakenduse versiooniga 2.25 või uuemaga.
- Ajax PRO Desktop koos rakenduse versiooniga 4.20 või uuem.
- Ajax Desktop koos rakenduse versiooniga 4.21 või uuem.
Kuidas konfigureerida ONVIF-i autoriseerimist

Videostsenaariumid

Ajaxi süsteem võimaldab kasutada IP-kaameraid häire kontrollimiseks. Videostsenaariumid võimaldavad häiresignaalide vallandamise põhjendamist rajatisse paigaldatud kaamerate vastava videoga.

Kaameraid saab konfigureerida reageerima ühe seadme, mitme seadme või kõigi ühendatud seadmete häireid. Kombineeritud detektorid võivad registreerida eri tüüpi häireid, võimaldades konfigureerida reageerimist paljudele häireviisidele, olgu see siis ainult üks, mitu või kõik häireviisid.

Lisateave

Samuti saate konfigureerida sireenid nii, et need aktiveeruvad, kui tuvastatakse liikumine või konkreetne AI-tunnustatud objekt. Kui videoseadmed tuvastavad liikumise või konkreetse AI-tunnustatud objekti, aktiveerib süsteem automaatselt keskusele lisatud sireenid, et anda häire.

Lisateave

Videosein

Kasutaja saab videoid hallata videoseinal vahekaardil, millele pääseb ligi, kui on lisatud vähemalt üks kaamera. See funktsioon tagab kiire juurdepääsu kõikidele ühendatud kaameratele, mis kuvatakse vastavalt privaatsusseadetele.

Mobiilsetes Ajaxi rakendustes saab:

Kaamerate vahel vahetada.
Otsida soovitud kaamerat nime järgi.
Haldada PTZ-kaamerat.

Ajax PRO Desktopis saate:

Vahetada kaamerate vahel.
Otsida soovitud kaamerat nime järgi.
Korraldada kaameraid ruumi, NVR-i või rühma järgi.
Haldada PTZ-kaamerat.
Salvestada kohandatud paigutusi kaamerate video kuvamiseks.
Muutke kaameravideo kuvamise järjekorda.
Looge malle videote kuvamiseks slaidiesituses.

Kuidas kasutada videoseina vidinat Ajax PRO Desktopis

Millised klaviatuurikombinatsioonid on Ajax PRO Desktopis saadaval

Privaatsustsoonid

Süsteem võimaldab kaadri osade varjamist. Näiteks kui nähtav on tundlik ala või objekt, saab selle ümber toimuvat tegevust salvestada ilma selle sisu paljastamata, määrates selleks õige tsooni. Privaatsustsoonis ei tuvastata ega salvestata mingit liikumist ega objekti.

Selleks on Ajax-rakendustes:

Minge vahekaardile Seadmed .
Valige seade loendist. Kui see on ühendatud võrguvideoregistraatoriga, leidke NVR ja puudutage valikut Kaamerad.
Avage Seaded , koputades kaks korda hammasratta ikooni .
Valige Privaatsustsoonid menüü.
Avage Konfigureeri privaatsustsoonid menüü. Valige soovitud ala.
Koputage ikooni . Pöörduge tagasi kaamera seadistuste juurde.

Kasutaja saab luua kuni neli privaatset ala.

Püsivara uuendamine

Kui IndoorCam'ile on saadaval uus püsivara versioon, ilmub ikoon Ajaxapps vahekaardil Devices . Administraator või PRO, kellel on juurdepääs süsteemi seadetele, saab käivitada uuenduse seadme olekute või seadete kaudu. Ekraanil kuvatavad juhised aitavad püsivara edukalt uuendada.

Töötamine Ajax-keskusega

Süsteem võimaldab seadme jaoks konfigureerida varusidekanali, nii et seade jätkab sündmuste ja häiresignaalide edastamist, kui Wi-Fi-võrk ei tööta või on kadunud.

Varuside kanal hõlmab seadme lisamist keskusele, mis võimaldab seadmel suhelda Jewelleri ja Wings raadioprotokollide kaudu. Seade saab nende protokollide abil edastada häireid, sündmusi ja fotokontrolle, et hoida teid kursis. Siiski ei ole otseülekanded ja arhiveeritud salvestused selle aja kohta, mil Wi-Fi ühendus oli kadunud, kättesaadavad.

Kui IndoorCam lisatakse keskusele, võtab see keskuse seadmete seas ühe pesa.

Kuidas seadet keskusega siduda

Ühilduvad keskused ja leviala laiendajad

Seadme tööks on vaja Ajax-keskust, millel on OS Malevich 2.28 ja uuemad versioonid.

Kontrollige seadme ühilduvust

Jeweller ja Wings andmeedastusprotokoll

Jeweller ja Wings on traadita andmeedastusprotokollid, mis tagavad kiire ja usaldusväärse kahepoolse side keskuse ja seadmete vahel. Seade kasutab Jeweller ja Wings varuside kanalina sündmuste ja fotode edastamiseks.

Lisateave

Paigalduskoha valimine

IndoorCam'i paigalduskoha valimisel arvestage selle toimimist mõjutavaid parameetreid:

Wi-Fi signaali tugevus.
Jewelleri ja Wingsi signaalitugevus. See kehtib juhul, kui seade on ühendatud keskusega.
Esemete või struktuuride olemasolu, mis võivad seadme vaatevälja takistada.

Kuidas paigaldada Ajaxi kaamera parema AI-tuvastuse saavutamiseks

Arvestage paigaldamissoovitusi rajatise süsteemi projekti arendamisel. Ajax-süsteemi peavad projekteerima ja paigaldama ainult spetsialistid. Soovitatavate partnerite nimekiri onsaadaval siin .

Signaali tugevus

Signaali tugevus määratakse kindlaks teatud aja jooksul tarnimata või rikutud andmepakettide arvu järgi. Ajaxi rakendustes vahekaardil Seadmed näitab ikoon Wi-Fi signaali tugevust ja ikoon näitab signaali tugevust keskusega:

kolm tulpa - suurepärane signaalitugevus;
kaks tulpa - hea signaalitugevus;
üks tulp - madal signaalitugevus; stabiilne töö ei ole tagatud;
hallis ikoon - signaal puudub.

Ärge paigaldage seadet

Kohtadesse, kus temperatuur ja niiskus on väljaspool lubatud piire. See võib seadet kahjustada.
Kohtadesse, kus esemed või konstruktsioonid võivad takistada seadme nähtavust.
Kohtadesse, kus Wi-Fi signaali tugevus on madal või ebastabiilne.
Kohtades, kus Jewelleri või Wingsi signaali tugevus on madal või ebastabiilne. See kehtib juhul, kui seade on ühendatud keskusega.

Seadet ei ole soovitatav paigaldada otsese päikesevalguse kätte. See võib põhjustada seadme elektriliste komponentide ülekuumenemist ja kahjustamist.

Paigaldamine

Enne IndoorCami paigaldamist veenduge, et olete valinud optimaalse asukoha, mis vastab käesoleva kasutusjuhendi nõuetele.

Välise toiteallika ühendamisel ja IndoorCam'i kasutamisel järgige elektriseadmete kasutamise üldisi elektriohutusnõudeid ning elektriohutust reguleerivate õigusaktide nõudeid.

IndoorCami korpusel on toiteallika pesa 12 V⎓ toiteallika (kuulub kaamera komplekti) ühendamiseks.

Seadme paigaldamiseks:

Eemaldage seadme pöördkinnituse kinnitusplaat. Selleks libistage paneel sellele märgitud suunas.
Kinnitage kinnituspaneel ajutiste kinnitusvahendite (nt kahepoolne kleeplint) abil.

Kahepoolset kleeplappi võib kasutada ainult ajutiseks paigaldamiseks. Teibiga kinnitatud seade võib igal ajal pinnalt lahti tulla.
Ühendage toiteplokk (kuulub kaamera komplekti) vastavasse pistikupessa.
Lülitage väline toide sisse.
Lisage IndoorCam süsteemi.
Asetage seade paigaldusplaadile.
Testige seadme tööd ja kontrollige kaamera vaatenurki. Reguleerige kaamera kallutus- ja panipaigutust.
Kui kaamera vaatenurgad on õiged ja seade töötab ootuspäraselt, eemaldage seade paigalduspaneelilt.
Kinnitage kinnituspaneel pinnale komplekteeritud kruvidega. Kasutage kõiki kinnituskohti.

Muude kinnitusvahendite kasutamisel veenduge, et need ei kahjustaks ega deformeeriks paigalduspaneeli.
Asetage seade paigalduspaneelile.
Kinnitage kinnituskruvi seadme korpuse küljel. Kruvi on vajalik usaldusväärsemaks kinnitamiseks ja seadme kaitsmiseks kiire demonteerimise eest.

Süsteemi lisamine

Enne seadme lisamist

Paigaldage Ajaxrakendus.
Logige sisse oma kontole või looge uus konto.
Valige ruum või looge uus.
Lisage vähemalt üks virtuaalne ruum.
Veenduge, et ruum on desarmeeritud.

Seadme saab ruumi lisada ainult PRO või ruumi administraator, kellel on süsteemi konfigureerimise õigused.

Kontotüübid ja nende õigused

Ruumi lisamine

Enne süsteemi lisamist veenduge, et olete kontrollinud järgmist:

Wi-Fi-signaal katab IndoorCami paigalduskoha.
IndoorCami väline toiteallikas on sisse lülitatud.
Te olete IndoorCami lähedal oma nutitelefoniga, millele on paigaldatud Ajaxi rakendus.
Teil on Wi-Fi võrgu parool käepärast.

Pange tähele, et IndoorCam töötab ainult 2,4 GHz Wi-Fi võrkudega.

Avagerakendus Ajax. Valige ruum , kuhu soovite seadme lisada.
Avage vahekaart Seadmed ja koputage valikut Lisa seade.
Skaneerige QR-kood või sisestage seadme ID käsitsi. QR-kood koos ID-ga paigutatakse seadme korpusele. Samuti on see dubleeritud seadme pakendil.
Määrake seadmele nimi.
Valige virtuaalne ruum ja turvarühm (kui on lubatud Grupirežiim ). Jätkamiseks puudutage valikut Lisa seade .
Vajutage seadme lisamiseks nuppu paardumine. Oodake, kuni IndoorCam siseneb seadistusrežiimi. Kui LED vilgub siniselt, koputage jätkamiseks Järgmine :
1. Kui IndoorCam ei ole varem teie Wi-Fi-võrguga ühendatud, aktiveerib seade Access Point (AP) režiimi. Seejärel palub teie nutitelefon AP-ga ühendust luua. Ühenduse lubamiseks koputage Connect .
2. Kui IndoorCam oli eelnevalt teie Wi-Fi-võrguga ühendatud, ühendub seade Wi-Fi-ga ja te näete seadme otsepilti. Jätkake 9. sammu allpool.
Valige nimekirjast soovitud Wi-Fi võrk.
Sisestage valitud võrgu parool, et ühendada seade Wi-Fi-ühendusega. Oodake, kuni IndoorCam loob ühenduse. Kui ühendus on loodud, näete seadme otsepilti.
Seadme lisamiseks koputage Finish .

Ühendatud seade ilmub nüüd Ajax-rakenduse seadmete loendisse.

Pange tähele, et IndoorCam ühildub ainult ühe ruumiga. Seadme ühendamiseks uue ruumiga eemaldage see vana ruumi seadmete nimekirjast. See eemaldamisprotsess tuleb teha käsitsi Ajax-rakenduses.

Paaritamine Ajax NVRiga

Kui IndoorCam on juba lisatud ruumi eraldiseisva seadmena, saate selle hõlpsasti siduda Ajax NVRiga. Kui mitte, vaadake jaotist Ruumi lisamine , et teada saada, kuidas IndoorCam NVR-i või eraldiseisva seadmena lisada.

IndoorCam'i sidumine NVRiga Ajax rakenduses:

Minge vahekaardile Seadmed .
Valige nimekirjast NVR ja koputage valikut Kaamerad.
Koputage valikut Lisa kaamera ja oodake, kuni võrgu skaneerimine on lõpetatud ja kuvatakse kohalikku võrku ühendatud olemasolevad seadmed.

Pange tähele, et IndoorCam peab olema ühendatud samasse kohalikku võrku kui NVR.
Valige seade.
Määrake seadmele nimi, valige virtuaalne ruum ja grupp ning seejärel koputage Finish.
Oodake, kuni süsteem lisab seadme, seejärel koputage Sulge.

Seade ilmub nüüd Ajax-rakenduse NVR-kaamerate loendisse.

Paaritamine Ajax-keskusega

Kui jaotur on teie süsteemi lisatud, saate luua IndoorCam'i ja jaoturi vahelise varusidekanali. Enne lisamistkontrollige , kas teie keskuse ühildub IndoorCamiga.

Kui IndoorCam lisatakse keskusele, võtab see keskuse seadmete hulgas ühe pesa.

IndoorCam'i ja keskuse sidumiseks rakenduses Ajax:

Minge vahekaardile Seadmed .
Valige IndoorCam seadmete loendist. Kui see on ühendatud võrguvideoregistraatoriga, valige NVR ja puudutage valikut Kaamerad.
Avage Seaded , koputades kaks korda hammasratta ikooni .
Minge Ühendus.
Valige valik Varukoopia raadiokanal .
Puudutage valikut Seadistamine. Kuvatakse ruumile lisatud kesklüliti.
Puudutage valikut Connect , et siduda IndoorCam keskusega.

Kui IndoorCam on hubiga ühendatud, on soovitatav käivitada Jeweller ja Wings signaalitugevuse testid.

Mis on Jewelleri signaalitugevuse test

Mis on Wingsi signaali tugevuse test

Wi-Fi võrgu konfigureerimine

Ajaxi rakenduses saate konfigureerida IndoorCam'i Wi-Fi võrguühenduse. Saate muuta praeguseid Wi-Fi-võrgu seadeid või ühendada seadme mõne teise saadaval oleva Wi-Fi-võrguga.

Pange tähele, et IndoorCam töötab ainult 2,4 GHz Wi-Fi võrkudega.

Wi-Fi ühenduse konfigureerimiseks Ajaxi rakenduses:

Minge veebilehele Devices vahekaardile.
Valige IndoorCam seadmete loendist. Kui see on ühendatud võrguvideoregistraatoriga, valige NVR ja koputage valikut Kaamerad.
Avage Seaded , koputades kaks korda hammasratta ikooni .
Minge Ühendus.
Valige Wi-Fi valik.
Järgmises menüüs saate:
1. Muuta praeguse Wi-Fi võrgu seadeid: valige praegune võrk ja konfigureerige vajalikud seaded.
2. Ühenduda teise Wi-Fi-võrguga: valida soovitud Wi-Fi-võrk saadaval olevate võrkude loetelust ja sisestada ühendamiseks parool.
3. Nullida Wi-Fi-ühendus, kui seade on võrguühenduseta: koputage valikut Reset Wi-Fi network ja jätkake rakenduses kirjeldatud toiminguid.

Vaikimisi seadete lähtestamine

Kaamera lähtestamine vaikimisi seadetele:

Vajutage ja hoidke all sidumisnuppu.
Lülitage kaamerasse voolu, kui paaritusnuppu vajutatakse, ja oodake, kuni LED-indikaator süttib lillakalt. See võtab umbes 50 sekundit.

Nupu LED-indikaator süttib siniselt 20 sekundit pärast kaamera sisselülitamist koos vajutatud sidumisnupuga. Seejärel lülitub see 30 sekundiks välja ja süttib lillaks. See tähendab, et kaamera on taastanud vaikimisi seaded.
Vabastage nupp.

Ikoonid

Ajax-rakenduse ikoonid näitavad mõningaid IndoorCami olekuid. Ikoonid saate kontrollida vahekaardil Devices .

Ikoonid	Tähendus
	Lisateenused on aktiveeritud vastavalt tellimusele. Lisateave
	Wi-Fi signaali tugevus. Näitab signaali tugevust Wi-Fi sidekanali kaudu. Soovituslikud väärtused on 2-3 baari.
	Varukanali signaalitugevus. Näitab signaali tugevust keskuse ja seadme vahel. Soovituslikud väärtused on 2-3 baari. Lisateave
	Seade töötab Öörežiimis. Lisateave
	Seadme video vaatamiseks puudub juurdepääs.
	Teistel kasutajatel on juurdepääs seadme video vaatamiseks. Lisateave
	Seade töötab läbi raadiosignaali leviala laiendaja.
	Saadaval on püsivara värskendus. Leidke seadme olekutest või seadetest kirjeldus ja käivitage värskendus.
	Uue püsivara paigaldamine on ebaõnnestunud.
	Seade on kaotanud ühenduse Ajax Cloudi serveriga.
	Seadme ühendus ONVIFi kaudu on lubatud. Lisateave

Seisundid

Seisundid sisaldavad teavet seadme ja selle tööparameetrite kohta. IndoorCami olekud leiate Ajaxi rakendustest:

Avage vahekaart Seadmed .
Valige nimekirjast IndoorCam .

Parameeter	Tähendus
Lisateenused	Väli on saadaval AjaxPRO rakendustes ja kuvatakse, kui lisateenused on vastavalt tellimusele seadme jaoks saadaval või aktiveeritud. Väljale koputades kuvatakse teave määratud teenuste ja neid teenuseid pakkuva ettevõtte kontaktide kohta. Lisateave
Häire	Koputades avaneb seadme talitlushäirete loetelu. Välja kuvatakse ainult siis, kui on tuvastatud rike.
Firmware update (püsivara uuendamine)	Väli kuvatakse, kui püsivara uuendamine on saadaval: Uus püsivara versioon on saadaval - uus püsivara on allalaadimiseks ja paigaldamiseks saadaval. Downloading... - püsivara allalaadimine on käimas. Kuvatakse protsentides. Installing... - püsivara on paigaldamisel. Failed to update firmware - uut püsivara ei õnnestunud paigaldada. Puudutades avaneb lisateave seadme püsivara uuendamise kohta.
Wi-Fi signaali tugevus	Wi-Fi signaali tugevus Wi-Fi sidekanali kaudu. Soovitatav väärtus on 2-3 baari.
Ühendus	Seadme ühenduse staatus Wi-Fi-ühenduse kaudu internetti: Online - seade on võrguga ühendatud. Normaalne seisund. Offline - seade ei ole võrguga ühendatud. Palun kontrollige oma traadita internetiühendust. Puudutades kuvatakse võrguparameetrid.
Ühendus NVRiga	Kuvatakse, kui seade on ühendatud NVRiga. Seadme ja NVRi vahelise ühenduse olek: Online - seade on NVR-i kaudu võrku ühendatud. Normaalne seisund. Offline - seade ei ole NVR-i kaudu võrku ühendatud. Palun kontrollige oma traadita internetiühendust. Puudutades kuvatakse võrguparameetrid.
Jeweller signaali tugevus	Jewelleri signaali tugevus seadme ja keskuse (või raadiosignaali leviala laiendaja) vahel. Soovitatav väärtus on 2-3 baari. Jeweller on sündmuste edastamise protokoll. Välja kuvatakse, kui seade lisatakse keskusele.
Ühendus Jewelleri kaudu	Seadme ja keskuse (või raadiosignaali laiendaja) vahelise Jeweller-kanali ühenduse olek: Online - seade on ühendatud keskusega (või vahemiku laiendajaga). Normaalne seisund. Offline - seade ei ole keskusega (või vahemiku laiendajaga) ühendatud. Kontrollige seadme ühendust. Välja kuvatakse, kui seade on hubiga lisatud.
Tiibade signaali tugevus	Tiibade signaali tugevus seadme ja keskuse (või vahemiku laiendaja) vahel. Soovitatav väärtus on 2-3 baari. Wings on protokoll fotokontrollide edastamiseks. Välja kuvatakse, kui seade lisatakse keskusele.
Ühendus Wings'i kaudu	Seadme ja keskuse (või vahemiku laiendaja) vahelise Wings-kanali ühenduse olek: Online - seade on ühendatud keskusega (või vahemiku laiendajaga). Normaalne seisund. Offline - seade ei ole keskusega (või laiendajaga) ühendatud. Kontrollige seadme ühendust. Välja kuvatakse, kui seade on hubiga lisatud.
<Range extender name>	Seadme ühenduse olek raadiosignaali leviala laiendajaga: Online - seade on ühendatud raadiosagedusala laiendajaga. Offline - seade ei ole raadiosagedusala laiendajaga ühendatud. Välja kuvatakse, kui seade töötab raadiosignaali laiendaja kaudu.
Salvestusruumi asukoht	Kuvab IndoorCamiga ühendatud salvestusseadmete loetelu: Cloud; NVR kõvaketas - andmed on salvestatud NVR kõvakettale. Koputades kuvatakse salvestusrežiim ja salvestussätted.
Pilvearhiiv	Kuvab Ajax Cloud Storage'i staatuse: Ei ole aktiveeritud Aktiveeritud
Resolutsioon	Kaamera praegune resolutsioon.
Kaadrisagedus	Kaamera praegune kaadrisagedus.
Bitikiirus	Kaamera praegune bitikiirus.
Videokoodek	Praegune videokoodek: H.264
Liikumise tuvastamine kaadrianalüüsi abil	Liikumise tuvastamine funktsiooni olek: On Väljas Häire kaamera detektoris
Objekti tuvastamine	Objekti tuvastamine funktsiooni seaded: Inimene Lemmikloomad Sõiduk Off
Liikumise tuvastamine PIR-iga	Liikumise tuvastamine koos PIR-iga funktsiooni olek: On Väljas
Vaatamisõigused	Kuvab kasutajate arvu, kellel on juurdepääs seadme video vaatamiseks. Koputage valikut kuvab nimekirja kasutajatest, paigaldajatest ja ettevõtetest, kellel on teatud tingimustel juurdepääs.
Kasutusaeg	Seadme tööaeg alates viimasest taaskäivitamisest.
Firmware	Seadme püsivara versioon.
Seadme ID	Seadme ID. See on saadaval ka seadme korpusel ja selle pakendikarbil oleval QR-koodil.
Seadme nr.	Seadme number. See number edastatakse CMSile häire või sündmuse korral.

Seaded

Kaamera seadete muutmiseks, Ajaxi rakenduses:

Minge vahekaardile Seadmed .
Valige loetelust IndoorCam . Kui IndoorCam on ühendatud videoregistraatoriga, valige NVR ja klõpsake Kaamerad.
Avage Settings , klõpsates hammasratta ikoonil .
Seadistage vajalikud parameetrid.
Uute seadete salvestamiseks koputage Back .

Seaded	Väärtus
Nimi	Seadme nimi. Seda kuvatakse jaotusseadmete loendis, SMS-i tekstis ja sündmuste voogesituse teadetes. Seadme nime muutmiseks koputage tekstiväljale. Nimi võib sisaldada kuni 24 ladina tähemärki või kuni 12 kirillitsat.
Ruum	Virtuaalse ruumi valimine, millele IndoorCam on määratud. Ruumi nimi kuvatakse SMS-i tekstis ja sündmuste voogesituse teadetes.
Arm öises režiimis	Kui see on lubatud, lülitub seade relvastatud režiimi, kui süsteem on seatud Öörežiimi. Lisateave
Salvestamise eelistused	Valik Salvestusrežiimi iga salvestusruumi jaoks: Avastamise või stsenaariumi korral Pidev Mitte kunagi Valik relvastatud režiimi jaoks, kui kaamera salvestab videot: Relvastatud olekus Alati
Kaamera detektorite teated	Avaneb menüü Teated kaameraanduritelt seaded. Lisateave
Avastamine	Avab menüü Avastamine seadetega. Lisateave
Videostriim	Avab menüü Videovoo seadetega. Lisateave
Pilt	Avab menüü Pildi seadetega. Lisateave
Audio	Seadistused heli salvestamiseks ja taasesitamiseks. Helisalvestus ja -taasesitus - lülitage sisse, et vaadata ja salvestada videoid koos heliga. Audiokoodek. Bitikiirus. Sample rate (proovisagedus). Mikrofoni võimendus - seadistage mikrofoni tundlikkuse tase vastavalt paigalduskohale. Kõlari helitugevus - reguleerige kõlarite helitugevust kahesuunalise kõneside jaoks.
Privaatsustsoonid	Võimaldab kasutajal valida tsoonid, mida kaamera videol ei kuvata. Selle asemel näeb kasutaja musta ristkülikut. Lisateave
Firmware uuendamine	Lülitab seadme püsivara uuendamise režiimi, kui uus versioon on saadaval. Lisateave
Ühendus	Avab menüü Ühendus seadetega: Wi-Fi - seadme ja võrgu vahelise W-Fi sidekanali seadistamine. Varuradiokanal - seadme ja keskuse vahelise varusidekanali konfigureerimine. Side luuakse Jeweller ja Wings raadioprotokollide kaudu. Wi-Fi võrgu konfigureerimine Paaritamine Ajax-keskusega
Arhiiv	Maksimaalse arhiivisügavuse valik. Seda saab määrata vahemikus 1 kuni 360 päeva või piiramatus ulatuses. Võimaldab kasutajal vormindada pilvearhiivi.
Teenus	Avab menüü Service seadetega. Lisateave
Jewelleri signaali tugevuse test	Lülitab seadme Jewelleri signaalitugevuse testimise režiimi. Test võimaldab teil kontrollida signaali tugevust keskuse (või raadiosignaali ulatuse laiendaja) ja seadme vahel traadita Jeweller andmeedastusprotokolli kaudu, et valida optimaalne paigalduskoht. Lisateave Kättesaadav, kui seade on keskusega ühendatud.
Tiibade signaalitugevuse test	Lülitab seadme Wings signaalitugevuse testimise režiimi. Test võimaldab teil kontrollida signaali tugevust keskuse (või raadiosignaali ulatuse laiendaja) ja seadme vahel traadita Wings andmeedastusprotokolli kaudu, et valida optimaalne paigalduskoht. Lisateave Kättesaadav, kui seade on ühendatud keskusega.
Teatage probleemist	Võimaldab kasutajal kirjeldada probleemi ja saata aruande.
Seire	See seade on saadaval ainult AjaxPro rakendustes. Võimaldab PRO-le, kellel on õigused süsteemi seadistamiseks: Tsooni number CMS-i sündmuste jaoks - seadme unikaalne identifikaator sündmustes, millest ta CMS-i teatab; Send events on detections to CMS - kas seade saadab teateid liikumise või objekti tuvastamise korral CMSile.
Kasutusjuhend	Avaneb IndoorCami kasutusjuhend Ajaxi rakenduses.
Unpair from NVR	Lahutab seadme NVRist, millega see oli ühendatud. See valik on saadaval, kui seade on NVRiga paaritatud.
Delete device (Kustuta seade)	Kustutab kõik seadme seaded ja kustutab seadme ruumist. Samuti lahutab see seadme NVRist ja keskusest, kui sellised ühendused on loodud.

Kaameraandurite teated

Seaded	Tähendus
Teavitab, kui tuvastatakse	Kasutaja saab valida objekti või liikumise tüübi, mille äratundmisel saadakse teade ja aktiveeritakse sireenid: Inimene Lemmikloom Sõiduk Mis tahes liikumine (kaadrianalüüsi abil) Mis tahes liikumine (PIR-iga) Pange tähele, et vastavad objekti- või liikumistüübid peaksid olema lubatud seadetes Detection . Selleks, et määrata, kas liikumise tuvastamine peaks sireenid aktiveerima, koputage vajalikku objekti- või liikumistüüpi ja aktiveerige Aktiveeri sireenid tuvastamisel . See funktsioon on saadaval, kui kaamera ja vähemalt üks sireen on lisatud Ajax-keskusele, mille OS Malevich 2.31 ja hilisemad versioonid. Lisateave
Kinnitage PIR-anduriga tuvastused	Kui see valik on valitud, saab kasutaja teateid ainult siis, kui objekti/liikumistuvastuse ja PIR-anduriga on tuvastatud avastused. Kui liikumist tuvastab ainult üks andur, ei saada süsteem teateid. Saadaval valikute Inimene, Lemmikloomad ja Iga liikumine (kaadrianalüüsi järgi) puhul.
Millal teavitada	Režiimi valik, millal kaamera teateid saadab: Kui kaamera on relvastatud Alati
Intervall sarnastest sündmustest teatamisel	Ajavahemiku valimine sarnastest sündmustest teatamisel: 30 sekundit kuni 8tundi. Vaikimisi intervall on 3minutit. Valitud aeg kehtib iga tuvastamise tüübi kohta eraldi ja aitab vältida korduvat teavitamist samast vallandumise põhjusest.
Objekti tuvastamise kestus teavitamiseks	Selle valimine, kui kaua objekt peaks jääma kaamera vaatevälja, et süsteem saadaks teate tuvastatud objekti kohta. Saadaval on järgmised väärtused: Teavita koheselt või 2, 3, 4 või 5sekundit. Vaikimisi on 2sekundit.

Avastamise seaded

Seaded	Tähendus
Liikumise tuvastamine PIR-iga	Kui see valik on lubatud, kasutab seade liikumise tuvastamiseks sisseehitatud PIR-andurit.
PIR-anduri tundlikkus	PIR-liikumisanduri tundlikkuse tase. See võimaldab kohandada seadet vastavalt kohapealsetele tingimustele, et filtreerida välja valede vallanduste esinemine: Madal - seadme vaateväljas on tõenäolised valede vallanduste allikad. Normal (vaikimisi) - soovitatav väärtus, sobib enamikule rajatistele. Ärge muutke seda, kui seade töötab korrektselt. High - seadme vaateväljas ei ole takistusi; seade tuvastab igasuguse liikumise. Valik on saadaval, kui Liikumistuvastus koos PIRiga on lubatud.
Liikumise tuvastamine kaadrianalüüsi abil	Kui see valik on lubatud, tuvastab kaamera liikumise oma sisseehitatud tarkvara abil.
Analüüsi pilt	Pildi analüüsi tarkvara algoritm, mida kasutatakse liikumise tuvastamiseks. Valik on saadaval, kui on lubatud Liikumise tuvastamine kaadrianalüüsi abil .
Liikumise tuvastamise seaded	Avab menüü liikumistuvastuse seadetega: Adjust activity zone - määrab konkreetse ala vaateväljas, kus kaamera peaks tuvastama liikumist. Sensitivity threshold - määrab seadme tundlikkuse liikumise suhtes aktiivsusvööndis. Area occupied by detectable objects - määrab selle ala suuruse kaamera vaateväljas, mille liikuv objekt peaks hõivama, et seade käivituks. See valik on saadaval, kui on lubatud Liikumise tuvastamine kaadrianalüüsi abil .
Objektide tuvastamine	Kui valik on lubatud, tuvastab kaamera liikuvate objektide tüübi sisseehitatud algoritmi abil. Videol on inimesed, lemmikloomad ja sõidukid värviliste ristkülikutega esile tõstetud.
Objektide tuvastamise seaded	Avab menüü objektituvastuse seadetega: Objekti tuvastamise tsooni reguleerimine - määrab konkreetse ala vaateväljas, kus kaamera peaks tuvastama liikuvate objektide tüübi. Inimeste tuvastamine - võimaldab inimeste tuvastamist videos. Lemmikloomade tuvastamine - võimaldab lemmikloomade tuvastamist videos. Vehicle detection - võimaldab sõidukite tuvastamist videos. Tundlikkuse lävi - määrab objektide tuvastamise täpsuse. Seadistus on saadaval iga objektitüübi jaoks. Valik on saadaval, kui Objekti tuvastamine on lubatud.

Videovoo seaded

Peavoolu ja alamvoogude parameetrite seaded.

Seaded	Tähendus
Mainstream
Video koodek	Videokompressioonistandardi valimine: H.264
Resolutsioon	Peavoolu resolutsiooni valimine: 1024 × 576 1920 × 1080 2304 × 1296 2560 × 1440 2688 × 1520
Kaadrisagedus	Kaadrisageduse valimine: vahemikus 3 kuni 25, sammuga 1 kaader/s.
Bitikiiruse tüüp	Bitikiiruse tüübi valimine: Muutuv (VBR) Konstant (CBR)
Bitikiirus	Bitikiiruse määramine kbit/s.
GOP pikkus	GOP-pikkuse valimine: 1 kuni 250, sammuga 1 kaader.
VBR-kvaliteet / CBR-kvaliteet	Kompressioonikvaliteedi valimine: 0 kuni 100, sammuga 1.
Substream
Videokoodek	Videokompressioonistandardi valimine: H.264
Resolutsioon	Alamvoolu resolutsiooni valimine: 720 × 480 720 × 576 1024 × 576
Kaadrisagedus	Kaadrisageduse valimine: 3 kuni 25, sammuga 1 kaader/s.
Bitikiiruse tüüp	Bitikiiruse tüübi valimine: Muutuv (VBR) Konstant (CBR)
Bitikiirus	Bitikiiruse määramine kbit/s.
GOP pikkus	GOP-pikkuse valimine: 1 kuni 250, sammuga 1 kaader.
VBR-kvaliteet / CBR-kvaliteet	Kompressioonikvaliteedi valimine: 0 kuni 100, sammuga 1.

Pildi seaded

Kaamera pildikvaliteedi seaded.

Seaded	Tähendus
Heledus	Pildi heleduse reguleerimine.
Värviküllastus	Pildi värviküllastuse reguleerimine.
Teravus	Pildi teravuse reguleerimine.
Kontrast	Pildi kontrastsuse reguleerimine.
Lai dünaamiline ulatus (WDR)	WDR-i sisse- või väljalülitamine. Kui WDR on sisse lülitatud, aitab see parandada kaamera pilte, millel on liiga tumedad või heledad alad.
Päev/öörežiim (IR-filter)	Kaamera nägemisrežiimi valimine sõltuvalt valgustingimustest: Päev - IR-taustvalgus on alati välja lülitatud. Öö - IR-taustvalgus on alati sisse lülitatud. Auto - IR-taustvalgus lülitub automaatselt vastavalt režiimi lülitamise valgustuslävele seadetele.
Valgustuslävi režiimi vahetamiseks	Valige valgustuse künnis päevase ja öise režiimi vahetamiseks: Varahommik, hilisõhtu. Keskmine. Hilishommik, varajane öö. See seade on saadaval, kui Päev/öörežiim (IR-filter) on seadistatud Auto.
Infrapunavalgustus (IR)	IR-taustvalgustuse intensiivsuse reguleerimine: Auto Kohandatud Off Seda seadistust kasutatakse selgete piltide jäädvustamiseks öösel või vähese valguse korral ning see tagab nähtavuse, kasutades infrapuna valgusdioodi, kui tavaline valgustus ei ole tõhus.
IR intensiivsus	IR-taustvalgustuse intensiivsuse reguleerimine. See seade on saadaval, kui Infrapunavalgustus (IR) on seadistatud Custom.

Teenuse seaded

Seaded	Tähendus
Ajavöönd	Ajavööndi valik. Selle määrab kasutaja ja see kuvatakse, kui kasutaja vaatab videot kaamerast.
LED-märguanne liikumise tuvastamisel	Kui valik on lubatud, vilgub seadme LED, kui PIR-andur tuvastab liikumise. Valik Liikumistuvastus koos PIR-anduriga peab olema lubatud seadetes Detection .
Ühendus ONVIFi kaudu	Seadme ONVIFi kaudu ühenduse seadistamine kolmanda osapoole VMS-idega. Lisateave
Serveriühendus
Pilvühenduse kadumise häire viivitus, sek.	Viivitus aitab vähendada serveriühenduse kadumise valesündmuse riski. Viivitust saab määrata vahemikus 30 kuni 600 sekundit.
Pilvede küsitlusintervall, sek	Ajax Cloudi serveri küsitluse sagedus on seadistatav vahemikus 30 kuni 300 sekundit. Mida lühem on intervall, seda kiiremini tuvastatakse pilveühenduse kaotus.
Saate teateid serveriühenduse kadumisest ilma häiresignaalita	Kui lülitus on sisse lülitatud, teavitab süsteem kasutajaid serveriühenduse kadumisest sireenihäire asemel tavalise teavitusheli abil.

Teade

Sõltuvalt seadme olekust võib IndoorCam LED-indikaator põleda mitut värvi ja erineva mustriga.

Sündmus	Märge	Märkus
Seadme sisselülitamine.	LED süttib roheliselt umbes 2,5 s jooksul.
Seade käivitub.	LED vilgub oranžina.	Näidustus kestab kuni seadme käivitumiseni.
Seade on juurdepääsupunkti (AP) režiimis.	LED vilgub pidevalt siniselt.	Märge kestab seni, kuni seade on Wi-Fi-ühendusega ühendatud.
Ühendus Ajax Cloudiga on edukas.	LED süttib roheliselt umbes 3,5 s jooksul.	Indikaator on saadaval ainult seadme seadistamise ajal.
Ühendus Ajax Cloudiga on ebaõnnestunud.	LED süttib umbes 1 s jooksul punaselt.	Märge on saadaval ainult siis, kui seadet seadistatakse.
Seadme uue püsivara versiooni allalaadimine.	LED süttib kaks korda roheliselt ja kustub iga 3 s järel.
Seadme püsivara uuendatakse.	LED süttib pidevalt roheliselt.	Indikaator kestab, kuni püsivara uuendamine on lõpetatud.
Seade taastab tehaseseadistusi.	LED vilgub violetselt iga 1,5 s järel.
Liikumist tuvastab PIR-sensor.	LED süttib umbes 2,5 s jooksul valgeks 50% heledusega.
Käimas on kahesuunaline kõneside.	LED süttib pidevalt valgeks 50% heledusega.

Häired

Kui seade tuvastab häire, kuvatakse Ajaxi rakenduses seadme ikooni vasakus ülanurgas häireloendur. Kõiki talitlushäireid saab näha seadme olekus. Rikkega väljad on punase värviga esile tõstetud.

Rikkestus kuvatakse, kui:

Seade on kaotanud ühenduse serveriga.
Seadme temperatuur on väljaspool lubatud piire.
Jewelleri kaudu puudub ühendus keskuse või raadiosignaali leviala laiendajaga. See talitlushäire on võimalik, kui seade on ühendatud keskusega.
Wingsi kaudu ei ole ühendust keskuse või raadiosignaali ulatuse laiendajaga. See häire on võimalik, kui seade on ühendatud keskusega.

Hooldus

Kontrollige regulaarselt seadme toimimist. Kui märkate pildi halvenemist, selguse kadumist või tumenemist, kontrollige kaamerat mustuse suhtes. Puhastage seadme korpus tolmust, ämblikuvõrkudest ja muudest tekkivatest saasteainetest. Kasutage seadme hooldamiseks sobivaid pehmeid, kuivi salvrätikuid.

Ärge kasutage seadme puhastamiseks alkoholi, atsetooni, bensiini ja muid aktiivseid lahusteid sisaldavaid aineid. Pühkige objektiivi hoolikalt, sest kriimustused võivad põhjustada halva kvaliteediga pilte ja kaamera rikkeid.

Tehnilised andmed

Kõik tehnilised näitajad

Vastavus standarditele

Garantii

Piiratud vastutusega ettevõtte "Ajax Systems Manufacturing" toodete garantii kehtib 2 aastat pärast ostu sooritamist.

Kui seade ei tööta korralikult, soovitame kõigepealt pöörduda tugiteenuse poole, sest enamikku tehnilisi probleeme on võimalik lahendada eemalt.

Garantiikohustused

Kasutajakokkulepe

AJAX BulletCam (5 Mp/4 mm) (8EU) ASP must

SKU: 367311706

€162,30 €207,00

Hikvision DS-2SF8C442MXG1-ELWY/14(F1) | TandemVu PTZ 4 MP + 4 MP | 42× suum | IR 300 m, IP67

SKU: 327001900

€2.354,19 €3.013,36

Kirjeldus

Hikvision DS-2SF8C442MXG1-ELWY/14(F1) TandemVu võrgukaamera ühendab endas fikseeritud 4 MP kaamera laia ala pidevaks jälgimiseks ja 4 MP PTZ-kaamera objektide üksikasjalikuks jälgimiseks. Mõlemad kanalid töötavad samaaegselt, võimaldades säilitada üldise ülevaate ka PTZ-kaamera pööramise või suumimise ajal.

Kaks 4 MP videokanalit

Fikseeritud ja PTZ-kanal tagavad eraldusvõime kuni 2688 × 1520. Fikseeritud kanali 4 mm objektiiv hõlmab laia ala, samas kui PTZ-kanali mootoriga 6–252 mm objektiiv võimaldab kaugele asuvaid objekte üksikasjalikult jälgida.

42× optiline suum

PTZ-kanal võimaldab 42-kordset optilist ja 16-kordset digitaalset suumimist. Suur suumivahemik sobib suuremate alade, tööstusobjektide, transpordisõlmede, perimeetri kaitse ja kriitilise infrastruktuuri järelevalveks.

DarkFighter 2.0 tehnoloogia

DarkFighter 2.0 tehnoloogia tagab kvaliteetse värvilise pildi väga nõrgas valguses. Fikseeritud kanali minimaalne valgustatus värvirežiimis on 0,0005 lx, PTZ-kanali oma aga 0,0003 lx.

Öine nähtavus kuni 300 m

Fikseeritud kanal on varustatud valge lisavalgustusega, mille tegevusulatus ulatub 30 meetrini. PTZ-kanali infrapunavalgustuse tegevusulatus on kuni 300 m, mis tagab suure ala jälgimise täielikus pimeduses.

Objektide nutikas tuvastamine ja jälgimine

Sügava masinõppe funktsioonid tagavad inimeste, nägude ja sõidukite samaaegse tuvastamise ja jäädvustamise. Kaamera toetab käsitsi jälgimist, automaatset jälgimist 3.0, jälgimise üleandmist ja seotud objektide jäädvustamist.

Perimeetri kaitse

Kaamera toetab joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamist. Samuti on saadaval mahajäetud ja liigutatud esemete, pikaajalise viibimise, inimeste kogunemise, kiire liikumise ja lubamatu paigutamise tuvastamine.

Näo- ja sõidukite analüüs

Kaamera suudab korraga tuvastada kuni 30 nägu ja toetab nägude võrdlemist salvestatud nägude andmebaasidega. Saadaval on sõidukite ja mootorrataste numbrimärkide tuvastamine, sõiduki tüübi, värvi, marki ja liikumissuuna kindlaksmääramine.

Aktiivne visuaalne ja heliline hoiatus

Teatavate turvalisusjuhtumite korral võib kaamera aktiveerida vilkuva valge tule ja sisseehitatud kõlari helisignaali. Häirejuhtumeid on võimalik seostada salvestamise, teavituste ja PTZ-funktsioonidega.

Parem pildikvaliteet

Fikseeritud kanal tagab 120 dB ja PTZ-kanal 150 dB laia dünaamilise ulatuse. Kaamera toetab 3D-müra vähendamist, optilist udukompensatsiooni ja elektroonilist pildistabiliseerimist sisseehitatud güroskoobiga.

Vastupidav väliskonstruktsioon

IP67 kaitseklass tagab kaitse tolmu ja vee eest, samas kui IK10 klass kaitseb mehaaniliste löökide eest, välja arvatud klaasakna puhul. NEMA 4X korrosioonikaitse, puhasti ja optiline udutõrje võimaldavad kaamerat kasutada keerulistes välistingimustes.

Spetsifikatsioon
Tootja: Hikvision
Mudel: DS-2SF8C442MXG1-ELWY/14(F1)
ADI tootekood: 327001900
EAN-kood: 6936422109899
Kaamera tüüp: TandemVu võrgu-PTZ-kaamera fikseeritud kanaliga
Tootesari: Ultra Series TandemVu 8C
Fikseeritud kanali eraldusvõime: 4 MP
PTZ-kanali eraldusvõime: 4 MP
Maksimaalne eraldusvõime: 2688 × 1520
Fikseeritud kanali pildisensor: 1/1,8-tüüpi progressiivse skaneerimisega CMOS
PTZ-kanali pildisensor: 1/1,8-tüüpi progressiivse skaneerimisega CMOS
Fikseeritud kanali objektiiv: 4 mm
PTZ-kanali objektiiv: 6–252 mm
Fikseeritud kanali ava: F1,0
PTZ-kanali ava: F1,36
Optiline suum: 42×
Digitaalne suum: 16×
Suumimiskiirus: umbes 5,5 s
Fikseeritud kanali horisontaalne vaateväli: 89° ± 5°
Fikseeritud kanali vertikaalne vaateväli: 45° ± 5°
Fikseeritud kanali diagonaalne vaateväli: 107° ± 5°
PTZ-kanali horisontaalne vaateväli: 59°–2°
PTZ-kanali vertikaalne vaateväli: 34,2°–1,1°
PTZ-kanali diagonaalne vaateväli: 67,1°–2,3°
Fokuseerimine: automaatne, poolautomaatne ja käsitsi
Minimaalne valgustatus fikseeritud kanalil värvirežiimis: 0,0005 lx
Minimaalne valgustatus fikseeritud kanalil mustvalge režiimis: 0,0001 lx
Minimaalne valgustatus PTZ-kanalil värvirežiimis: 0,0003 lx
Minimaalne valgustatus PTZ-kanalil mustvalge režiimis: 0,0001 lx
Minimaalne valgustatus lisavalgustuse korral: 0 lx
Katiku kiirus: 1 kuni 1/30 000 s
Valge valguse tegevuskaugus: kuni 30 m
IR-valgustuse tegevuskaugus: kuni 300 m
Nutikas lisavalgustus: jah
PTZ pöördeulatus: 360°
PTZ kaldenurk: −20° kuni 90°
PTZ pöörlemiskiirus: 0,1–160°/s
Eelseadistatud pöörlemiskiirus: 240°/s
PTZ kaldenurga kiirus: 0,1–120°/s
Eelseadistatud kaldenurga kiirus: 200°/s
Eelseadistatud positsioonide arv: 300
Patrullimarsruudid: 8
Positsioonid ühel patrullimarsruudil: kuni 32
Programmeeritavad liikumismarsruudid: 4
Videokompressioon: H.265+, H.265, H.264+, H.264 ja MJPEG
Videodata edastamise kiirus: 32 Kbit/s–16 Mbit/s
Fikseeritud kanali lai dünaamiline ulatus: 120 dB
PTZ-kanali lai dünaamiline ulatus: 150 dB
Müra vähendamine: 3D DNR
Udu kompenseerimine: optiline
Pildi stabiliseerimine: elektrooniline sisseehitatud güroskoobiga
Signaali-müra suhe: vähemalt 52 dB
PTZ-kanali privaatsusvööndid: kuni 24
Nutikad funktsioonid: inimeste, nägude ja sõidukite tuvastamine ja jäädvustamine
Perimeetri kaitse: joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamine
Jälgimine: käsitsi jälgimine ja automaatne jälgimine 3.0
Näotuvastus: kuni 30 nägu korraga
Näoteekid: kuni 10
Näode arv ühes andmebaasis: kuni 30 000
Näo koguarv: kuni 150 000
Numbrimärkide tuvastamine: sõidukitele ja mootorratastele
Toetatud numbrimärkide piirkonnad: üle 124 riigi ja piirkonna
Sõiduki maksimaalne kiirus eesmise paigalduse korral: 120 km/h
Sõiduki maksimaalne kiirus külgpaigalduse korral: 80 km/h
Mälukaart: microSD, microSDHC või microSDXC kuni 1 TB
Võrguühendus: 1 × RJ45, 100 Mbit/s
Samaaegne otseülekande vaatamine: kuni 20 kanalit
Sisseehitatud kõlar: jah
Audio sisendid: 1
Audio väljundid: 1
Häire sisendid: 7
Häireväljundid: 2
Juhtimisliides: RS-485
Võrgukompatibiliteet: ONVIF-profiilid S, G, T ja M
Toide: 36 V alalisvool ± 25 %
PoE toide: IEEE 802.3bt, tüüp 4, klass 8
Maksimaalne toitevõimsus: 90 W
Maksimaalne energiatarbimine: 62 W
Korpuse materjal: ADC12 alumiiniumsulam
Puhasti: jah
Udu eemaldamine: jah
Töötemperatuur: −40 °C kuni 70 °C
Lubatud suhteline niiskus: kuni 95 %
Kaitseklass: IP67
Löögikindlusklass: IK10, välja arvatud klaasaken
Korrosioonikaitse: NEMA 4X
Piksekaitse: kuni 6000 V
Mõõtmed: Ø 290 × 453,2 mm
Kaal: umbes 11,5 kg
Garantii: 5 aastat

Hikvision DS-2SF8C425MXG1-ELWY/26 | TandemVu panoraam-PTZ 6 MP + 4 MP | 25× suum | IR 300 m, IP67

SKU: 327001903

€1.836,69 €2.399,00

Kirjeldus

Hikvision DS-2SF8C425MXG1-ELWY/26 TandemVu kaamera võimaldab üheaegselt nii laia ala panoraamvaadet kui ka valitud objekti detailset jälgimist. Panoramakanal töötab 6 MP eraldusvõimega, samas kui PTZ-kanal pakub 4 MP pilti ja 25-kordset optilist suumimist.

Laiaulatuslik ülevaade

Panorama-kanali 2,8 mm objektiiv tagab 190° ± 5° horisontaalse ja 80° ± 5° vertikaalse vaatevälja. Panoramamooduli kaldenurka on võimalik reguleerida vahemikus 12° kuni 24°, kohandades jälgitavat ala vastavalt konkreetsele paigalduskohale.

25× optiline suum

PTZ-kanali mootoriga 6–150 mm objektiiv tagab 25-kordse optilise ja 16-kordse digitaalse suumimise. See võimaldab kaugemal asuvaid objekte lähemale tuua ja neid üksikasjalikult jälgida, kaotamata seejuures pidevat ülevaadet kogu vaateväljast.

DarkFighter 2.0 tehnoloogia

DarkFighter 2.0 tehnoloogia tagab kvaliteetse värvilise pildi ööpäevaringse režiimis ja parandab kaamera tööd väga nõrgas valguses. Panoramakanali minimaalne valgustatus värvirežiimis on 0,0005 lx, mustvalge režiimis aga 0,0001 lx.

Öine nähtavus kuni 300 m

PTZ-kanali infrapunavalgustuse tegevusulatus ulatub 300 m-ni. Panoramakanal on varustatud valge lisavalgustusega, mille tegevusulatus on kuni 30 m. Tark täiendava valgustuse juhtimine aitab vältida objektide liigset valgustamist.

Objektide nutikas tuvastamine ja jälgimine

Sügava masinõppe funktsioonid võimaldavad inimeste, nägude ja sõidukite tuvastamist, klassifitseerimist ja jäädvustamist. Kaamera toetab automaatset jälgimist 3.0, käsitsi jälgimist, joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamist.

Sõidukite ja numbrimärkide tuvastamine

Kaamera toetab sõidukite ja mootorrataste numbrimärkide tuvastamist kontrollpunktirežiimis, samuti sõiduki tüübi, värvi, marki ja liikumissuuna kindlaksmääramist. Toetatakse enam kui 124 riigi ja piirkonna numbrimärkide formaate.

Aktiivne visuaalne ja heliline hoiatus

Teatavate turvalisusega seotud sündmuste korral on võimalik aktiveerida vilkuv valge hoiatustuli ja sisseehitatud kõlari helisignaal, et äratada tähelepanu või hoida ära rikkumist.

Vastupidav väliskonstruktsioon

IP67-kaitseklass kaitseb kaamerat tolmu ja vee eest, samas kui IK10-klass tagab kaitse mehaaniliste löökide eest, välja arvatud klaasakna puhul. NEMA 4X korrosioonikaitse muudab kaamera sobivaks rasketes välistingimustes kasutamiseks. Kaamera on varustatud puhastus- ja udutõrjefunktsiooniga.

Spetsifikatsioon
Tootja: Hikvision
Mudel: DS-2SF8C425MXG1-ELWY/26
Tootekood: 327001903
Kaamera tüüp: panoraamne PTZ-võrgukaamera
Tootesari: TandemVu 8C
Panoraamkanali eraldusvõime: 6 MP
Panoraamkanali maksimaalne eraldusvõime: 3680 × 1656
PTZ-kanali eraldusvõime: 4 MP
PTZ-kanali maksimaalne eraldusvõime: 2688 × 1520
Panoramakanali pildisensor: 1/2,5-tüüpi progressiivse skaneerimisega CMOS
PTZ-kanali pildisensor: 1/1,8-tüüpi progressiivse skaneerimisega CMOS
Panoramakanali objektiiv: 2,8 mm
PTZ-kanali objektiiv: 6–150 mm
Panoramakanali ava: F1.0
PTZ-kanali ava: F1,6
Optiline suum: 25×
Digitaalne suum: 16×
Suumikiirus: umbes 5,6 s
Panorama horisontaalne vaateväli: 190° ± 5°
Panoraamvaate vertikaalne vaateväli: 80° ± 5°
PTZ horisontaalne vaateväli: 58,5°–3,1°
PTZ vertikaalne vaateväli: 34°–1,7°
Fokuseerimine: automaatne, poolautomaatne ja käsitsi
Minimaalne valgustatus värvirežiimis: 0,0005 lx
Minimaalne valgustatus mustvalge režiimis: 0,0001 lx
Minimaalne valgustatus lisavalgustuse korral: 0 lx
Säriaeg: 1 kuni 1/30 000 s
IR-valgustuse tegevuskaugus: kuni 300 m
Valge valguse tegevusulatus: kuni 30 m
Pööramisvahemik: 360° piiranguteta
PTZ kaldenurk: −20° kuni 90°
Panoraamkanali kaldenurk: 12° kuni 24°
Pöörlemiskiirus: 0,1–160°/s
Eelseadistatud pöörlemiskiirus: 240°/s
Kaldenurga kiirus: 0,1–120°/s
Eelseadistatud kaldenurga kiirus: 200°/s
Eelseadistatud positsioonide arv: 300
Patrullimarsruudid: 8
Positsioone ühel patrullimarsruudil: kuni 32
Programmeeritavad liikumismarsruudid: 4
Videokompressioon: H.265+, H.265, H.264+, H.264 ja MJPEG
Videodata edastuskiirus: 32 Kbit/s–16 Mbit/s
Panoramakanali lai dünaamiline ulatus: 120 dB
PTZ-kanali lai dünaamiline ulatus: 150 dB
Müra vähendamine: 3D DNR
Pildi stabiliseerimine: elektrooniline, sisseehitatud güroskoobiga
Privaatsusvööndid: 8 panoraamkanalile ja 24 PTZ-kanalile
Nutikad funktsioonid: inimeste, nägude ja sõidukite tuvastamine ja jäädvustamine
Perimeetri kaitse: joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamine
Jälgimine: käsitsi jälgimine ja automaatne jälgimine 3.0
Numbrimärkide tuvastamine: sõidukite ja mootorrataste puhul
Toetatud numbrimärkide piirkonnad: üle 124 riigi ja piirkonna
Sõiduki maksimaalne kiirus esipaigalduse korral: 120 km/h
Sõiduki maksimaalne kiirus külgpaigalduse korral: 80 km/h
Mälukaart: microSD, microSDHC või microSDXC kuni 1 TB
Võrguühendus: 1 × RJ45, 100 Mbit/s
Samaaegne otseülekande vaatamine: kuni 20 kanalit
Audio sisendid: 1
Audio väljundid: 1
Sisseehitatud kõlar: 1
Häire sisendid: 7
Häire väljundid: 2
Juhtimisliides: RS-485
Toide: 36 V alalisvool, 2,5 A
PoE toide: IEEE 802.3bt, 42,5–57 V, 1,76 A
Korpuse materjal: ADC12 alumiiniumsulam
Puhasti: jah
Kondensatsioonivastane funktsioon: jah
Töötemperatuur: −40 °C kuni 70 °C
Lubatud suhteline niiskus: kuni 95 %
Kaitseklass: IP67
Löögikindlusklass: IK10, välja arvatud klaasaken
Korrosioonikaitse: NEMA 4X
Piksekaitse: kuni 6000 V
Mõõtmed: Ø 290 × 453,2 mm
Kaal: umbes 10,5 kg
Värv: hall

Hikvision DS-2DT5432MWG-T/4G(PA) | TandemVu PTZ 4 MP | 4G, 32-kordne suum | IR 100 m, IP67

SKU: 327001520

€1.087,30 €1.391,75

Kirjeldus

Hikvision DS-2DT5432MWG-T/4G(PA) on 4 MP võrgu-PTZ-kaamera, millel on 32× optiline suum, integreeritud 4G-ühendus ja korrosioonikindel polümeerkorpus. Kaamera tagab detailse pildi suurtel aladel ja sobib teede, raudteede, lennujaamade, sadamate, parkide, jaamade, tööstusobjektide ja muude suurte alade videovalveks.

Kõrge kvaliteediga pilt

4 MP eraldusvõime ja maksimaalne pildisuurus 2560 × 1440 tagavad selge ja detailse videomaterjali. DarkFighter-tehnoloogia parandab pildikvaliteeti hämaras valguses, samas kui 120 dB lai dünaamiline ulatus aitab säilitada detaile stseenides, kus on selgelt eristuvad heledad ja tumedad alad.

32× optiline suum

Motoriseeritud 4,8–153,6 mm objektiiv tagab 32-kordse optilise ja 16-kordse digitaalse suumimise. Automaatne, poolautomaatne ja käsitsi teravustamine võimaldavad pilti täpselt kohandada erinevate vaatluskauguste jaoks.

Hübriidne öine valgustus

Kaamera on varustatud nutika hübriidvalgustusega. Infrapunavalgustuse tegevusulatus ulatub 100 meetrini, valge valguse tegevusulatus aga 30 meetrini. Kaamera suudab infrapunavalgustust kasutades töötada täielikus pimeduses.

PTZ juhtimine

Kaamera võimaldab pidevat 360° pööramist ja kaldenurga reguleerimist vahemikus −15° kuni 90°. Saadaval on 300 eelseadistatavat positsiooni, 8 patrullimarsruuti, millest igaühes on kuni 32 positsiooni, ning 4 programmeeritavat liikumismarsruuti.

Tark sündmuste tuvastamine

Kaamera toetab joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamist. Sügavõppe tehnoloogia võimaldab klassifitseerida inimesi ja sõidukeid, vähendades seeläbi tarbetute häirete arvu. Saadaval on ka nägude, maha jäetud esemete, liigutatud esemete ja ebatavaliste helide tuvastamine.

4G-võrguühendus

Integreeritud 4G-moodul võimaldab kaamerat paigaldada kohtadesse, kus puudub püsiv Ethernet-võrguühendus. Kaamera toetab mobiilsidestandardeid TDD-LTE, FDD-LTE ja WCDMA/HSPA+. SIM-kaart ei kuulu komplekti.

Tõhustatud korrosioonikaitse

Polümeerkorpus, millel on C5 ja NEMA 4X korrosioonikaitse, on mõeldud kasutamiseks agressiivses keskkonnas, sealhulgas rannikualadel, sadamates ja keemiatööstuse objektidel. IP67 kaitseklass tagab tolmu- ja veekindluse, elektriline kaitse hõlmab aga kaitset ülepinge ja kuni 6000 V tugevusega välgulöökide eest.

Spetsifikatsioon
Tootja: Hikvision
Mudel: DS-2DT5432MWG-T/4G(PA)
ADI tootekood: 327001520
EAN-kood: 6942160472003
Kaamera tüüp: võrgu-PTZ-kuppelkaamera
Tootesari: TandemVu korrosioonikindel seeria
Pildisensor: 1/2,8-tüüpi progressiivse skaneerimisega CMOS
Eraldusvõime: 4 MP
Maksimaalne eraldusvõime: 2560 × 1440
Minimaalne valgustatus värvirežiimis: 0,005 lx
Minimaalne valgustatus mustvalge režiimis: 0,001 lx
Minimaalne valgustatus infrapunarežiimis: 0 lx
Säriaeg: 1 kuni 1/30 000 s
Päeva- ja öörežiim: mehaaniline IR-filter
Objektiiv: 4,8–153,6 mm
Maksimaalne ava: F1,6
Optiline suum: 32×
Digitaalne suum: 16×
Suumikiirus: umbes 4,3 s
Horisontaalne vaatenurk: 55°–2,5°
Vertikaalne vaatenurk: 30,86°–1,48°
Diagonaalne vaatenurk: 60,38°–3°
Fokuseerimine: automaatne, poolautomaatne ja käsitsi
Lisavalgustus: nutikas hübriidvalgustus
IR-valgustuse tegevuskaugus: kuni 100 m
Valge valguse tegevuskaugus: kuni 30 m
IR-lainepikkus: 850 nm
Pöördenurk: 360°
Kaldenurk: −15° kuni 90°
Pöördenurk: 0,1–100°/s
Kaldenurga kiirus: 0,1–100°/s
Eelseadistatavate positsioonide arv: 300
Patrullimarsruudid: 8
Positsioone ühes patrullimarsruudis: kuni 32
Programmeeritavad liikumismarsruudid: 4
Peamise videovoogu kiirus: kuni 25 kaadrit/s
Videokompressioon: H.265+, H.265, H.264+, H.264
Helipakkimine: PCM, G.726, MP3, G.711, G.722.1, MP2L2, AAC-LC
Lai dünaamiline ulatus: 120 dB
Müra vähendamine: 3D DNR
Pildi parandamine: BLC, HLC, digitaalne udukompensatsioon
Privaatsusvööndid: kuni 24
Mobiilsidevõrgu tüüp: 4G
Mobiilsidevõrgu standardid: TDD-LTE, FDD-LTE, WCDMA ja HSPA+
Etherneti-liides: 1 × RJ45, 10/100 Mbit/s
Sisseehitatud mälu: eMMC kuni 64 GB
Audio sisendid: 1
Audio väljundid: 1
Häire sisendid: 2
Häire väljundid: 1
Juhtimisliides: RS-485
Nutikad funktsioonid: inimeste ja sõidukite klassifitseerimine, joone ületamise, sissetungimise, tsooni sisenemise ja tsoonist väljumise tuvastamine
Toide: 12 V alalisvool
Maksimaalne energiatarbimine: 22 W
Korpuse materjal: polüamiid, milles on 50 % klaaskiudu
Töötemperatuur: −30 °C kuni 65 °C
Lubatud niiskus: kuni 95 %
Kaitseklass: IP67
Korrosioonikaitse: C5 ja NEMA 4X
Piksekaitse: kuni 6000 V
Mõõtmed: Ø 213,5 × 326,4 mm
Kaal: umbes 4,3 kg
Paigaldus: seinakinnitus
SIM-kaart komplektis: puudub

TandemVu 4+4 MP | PTZ-kuplikaamera 32× suumiga | ColorVu + IR kuni 200 m | stroboskoop, helisignaal

SKU: 4655148

€1.299,00

Hõlmab laia ala ja pakub samal ajal detailset pilti
Kõrgekvaliteediline pildistamine 4 MP eraldusvõimega
Suurepärane jõudlus hämaras valguses tänu DarkFighter-tehnoloogiale
Tagab laia ala jälgimise 32× optilise ja 16× digitaalse suumiga
Toetab WDR, HLC, BLC, 3D DNR, pildi udustamist, piirkondlikku ekspositsiooni ja fookustamist
Laiendatud öönägemisulatus kuni 200 m infrapunavalgustusega
Toetab 24 VAC ja Hi-PoE toiteallikat
Aktiivne stroboskoop ja helisignaal soovimatute isikute eemalhoidmiseks

Toote spetsifikatsioon

Kaamera
Pildisensor: [Bullet-kanal]: 1/1,8" progressiivse skaneerimisega CMOS; [PTZ-kanal]: 1/1,8" progressiivse skaneerimisega CMOS
Maksimaalne eraldusvõime: [Bullet-kanal]: 2560 × 1440; [PTZ-kanal]: 2560 × 1440
Minimaalne valgustatus: [Bullet-kanal]: 0,0005 lx (F1,0, AGC sisse lülitatud), 0 lx valgustuse korral; [PTZ-kanal]: värviline: 0,005 lx (F1.5, AGC sisse lülitatud), mustvalge: 0,001 lx (F1.5, AGC sisse lülitatud), 0 lx IR-iga
Säriaeg: 1 s kuni 1/30 000 s
Päev/öö režiim: ICR
Suum: [PTZ-kanal]: 32× optiline, 16× digitaalne
Aeglane katik: Jah
HLC: Jah
3D DNR: Jah

Objektiiv
. Fookuskaugus: [Bullet-kanal]: 4 mm; [PTZ-kanal]: 5,9–188,8 mm, 32× optiline
Vaatenurk: [Bullet-kanal]: horisontaalne 88,7°, vertikaalne 44,7°; [PTZ-kanal]: horisontaalne 60,2°–2,3°, vertikaalne 35,2°–1,3°
Fookus: poolautomaatne / käsitsi / automaatne
Avaus: [Bullet-kanal]: F1,0; [PTZ-kanal]: F1,5
Suumimiskiirus: [PTZ-kanal]: u. 5,6 s

Valgustus
Lisavalgustuse tüüp: [Bullet-kanal]: valge valgus; [PTZ-kanal]: IR
Lisavalgustuse ulatus: [Bullet-kanal]: kuni 30 m; [PTZ-kanal]: kuni 200 m
Nutikas valgustus: Jah

PTZ
Horisontaalne liikumine: 360°
Vertikaalne liikumine: -15° kuni 90° (automaatne pööramine)
Horisontaalse liikumise kiirus: 0,1°–160°/s; eelseadistus: 240°/s
Vertikaalse liikumise kiirus: 0,1°–120°/s; eelseadistus: 200°/s
Proportsionaalne liikumine: Jah
Eelseadistused: 300
Eelseadistuse külmutamine: Jah
Patrullimine: 8 marsruuti, kuni 32 eelseadistust igas
Mustri skaneerimine: 4 režiimi
Parkimisfunktsioon: eelseadistused / mustri skaneerimine / patrullimine / automaatskaneerimine / kallutusskaneerimine / juhuslik skaneerimine / kaadri skaneerimine / panoraamskaneerimine
3D-positsioneerimine: Jah
PTZ-staatuse kuvamine: Jah
Planeeritud ülesanded: eelseadistused / mustri skaneerimine / patrullimine / automaatne skaneerimine / silla skannimine / juhuslik skannimine / kaadri skannimine / panoraamskannimine / taaskäivitamine / reguleerimine / täiendav väljund
Mälu pärast väljalülitamist: Jah

Video
Peavool: kuni 2560 × 1440 @ 25/30 kaadrit sekundis
Lisavool: kuni 704 × 576 @ 25/30 kaadrit sekundis
Kolmas voog: kuni 1920 × 1080 @ 25/30 kaadrit sekundis
Videokompressioon: H.265 / H.264 / MJPEG
Bitikiirus: 32 kbps–16384 kbps
SVC: Jah
ROI: kuni 8 tsooni iga voo kohta

Heli
. Helikompressioon: G.711, G.722.1, G.726, MP2L2, PCM
. Bitikiirus: 32–192 Kbps
. Diskreetimissagedus: 8–48 kHz
. Mürafiltreerimine: Jah

Võrk
Protokollid: IPv4/IPv6, HTTP, HTTPS, FTP, SMTP, RTSP, TCP/IP, UDP jm.
Samaaegne otseülekanne: kuni 20 kasutajat
API: ONVIF (S, G), ISAPI, SDK
Kasutajad: kuni 32
Turvalisus: HTTPS, 802.1X, IP-filtreerimine
Salvestamine: NAS (NFS, SMB/CIFS), ANR
Kliendid: iVMS-4200, Hik-Connect
Veebibrauserid: IE 10+, Chrome 57+, Firefox 52+, Safari 12+

Pilt
WDR: 120 dB
SNR: >52 dB
Pildi seaded: küllastus, heledus, kontrast, teravus
Udu eemaldamine: Jah
Stabiliseerimine: EIS
Privaatsusmaskid: kuni 8 (Bullet) / 24 (PTZ)
Piirkondlik teravustamine ja säritus: Jah

Liidesed
Ethernet: RJ45, 10/100 Mbps
Mälu: Micro SD kuni 256 GB
Heli: 1 sisend / 1 väljund
Häired: 2 sisendit / 1 väljund
Taastamine: Jah

Sündmused
Liikumise tuvastamine, videokatkestus, sissetungimise sisse-/väljapääs
Nutikad sündmused: joone ületamine, sissetungimine, tsooni sisse-/väljapääs
Jälgimine: automaatne / käsitsi

Üldine
Toide: 24 VAC, Hi-PoE
Mõõtmed: Ø 220 × 382,1 mm
Kaal: u. 6 kg
Materjal: ADC12
Töötemperatuur: -30 °C kuni 65 °C
Kaitseklass: IP66, IK10, piksekaitse 6000 V
Energiatarbimine: maks. 42 W
